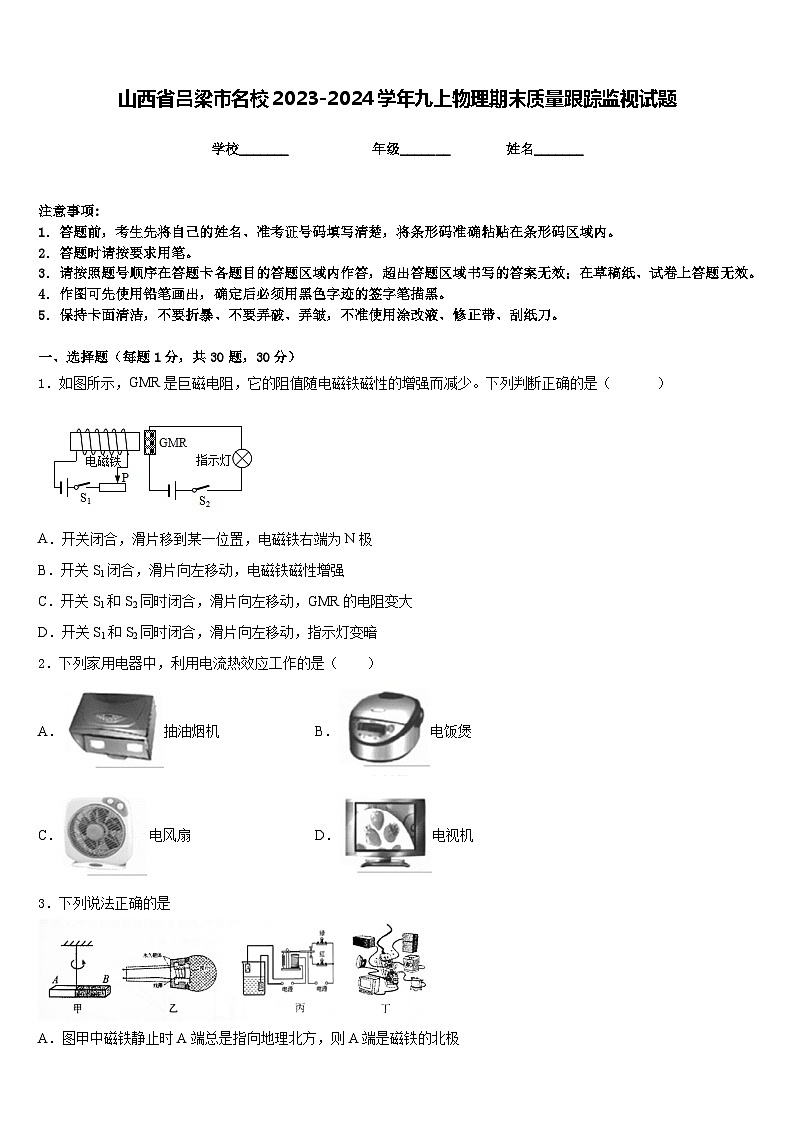

山西省吕梁市名校2023-2024学年九上物理期末质量跟踪监视试题含答案

这是一份山西省吕梁市名校2023-2024学年九上物理期末质量跟踪监视试题含答案，共9页。试卷主要包含了答题时请按要求用笔，将一根电阻丝剪去一半后，其电阻等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项:
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1分，共30题，30分）
1．如图所示，GMR是巨磁电阻，它的阻值随电磁铁磁性的增强而减少。下列判断正确的是（ ）
A．开关闭合，滑片移到某一位置，电磁铁右端为N极
B．开关S1闭合，滑片向左移动，电磁铁磁性增强
C．开关S1和S2同时闭合，滑片向左移动，GMR的电阻变大
D．开关S1和S2同时闭合，滑片向左移动，指示灯变暗
2．下列家用电器中，利用电流热效应工作的是（ ）
A．抽油烟机B．电饭煲
C．电风扇D．电视机
3．下列说法正确的是

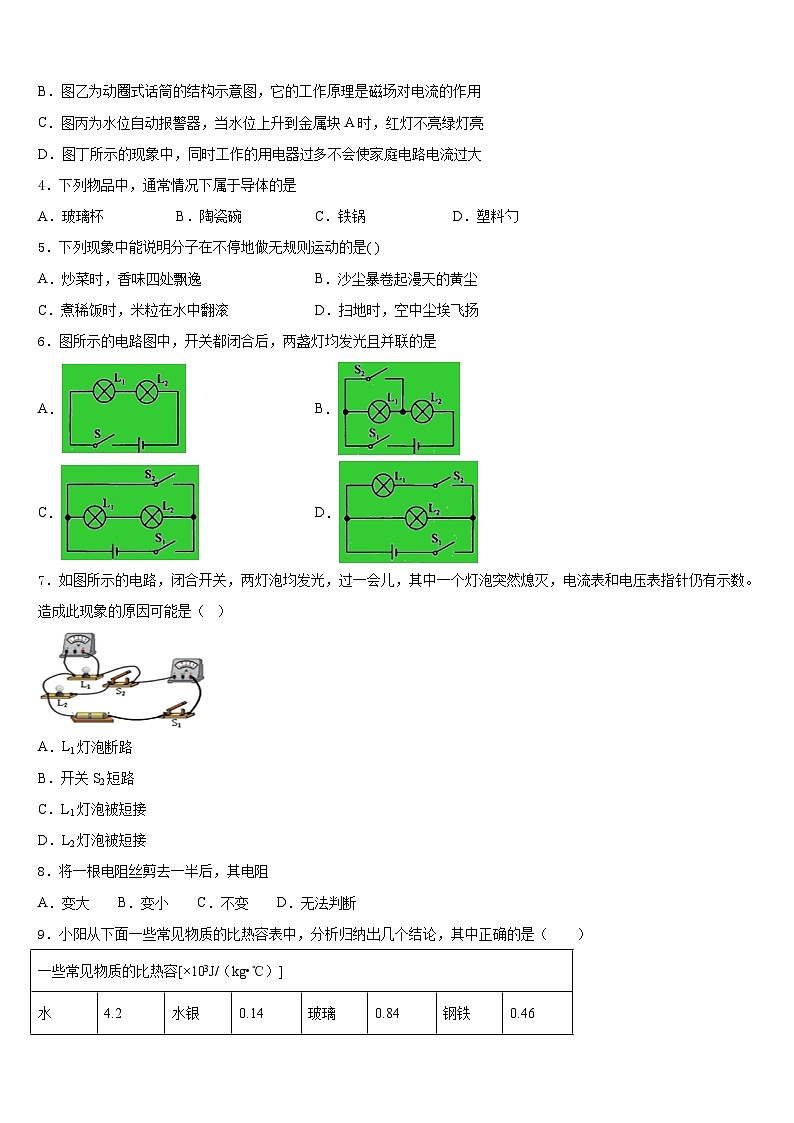

A．图甲中磁铁静止时A端总是指向地理北方，则A端是磁铁的北极
B．图乙为动圈式话筒的结构示意图，它的工作原理是磁场对电流的作用
C．图丙为水位自动报警器，当水位上升到金属块A时，红灯不亮绿灯亮
D．图丁所示的现象中，同时工作的用电器过多不会使家庭电路电流过大
4．下列物品中，通常情况下属于导体的是
A．玻璃杯B．陶瓷碗C．铁锅D．塑料勺
5．下列现象中能说明分子在不停地做无规则运动的是( )
A．炒菜时，香味四处飘逸B．沙尘暴卷起漫天的黄尘
C．煮稀饭时，米粒在水中翻滚D．扫地时，空中尘埃飞扬
6．图所示的电路图中，开关都闭合后，两盏灯均发光且并联的是
A．B．
C．D．
7．如图所示的电路，闭合开关，两灯泡均发光，过一会儿，其中一个灯泡突然熄灭，电流表和电压表指针仍有示数。造成此现象的原因可能是（ ）
A．L1灯泡断路
B．开关S2短路
C．L1灯泡被短接
D．L2灯泡被短接
8．将一根电阻丝剪去一半后，其电阻
A．变大 B．变小 C．不变 D．无法判断
9．小阳从下面一些常见物质的比热容表中，分析归纳出几个结论，其中正确的是（ ）

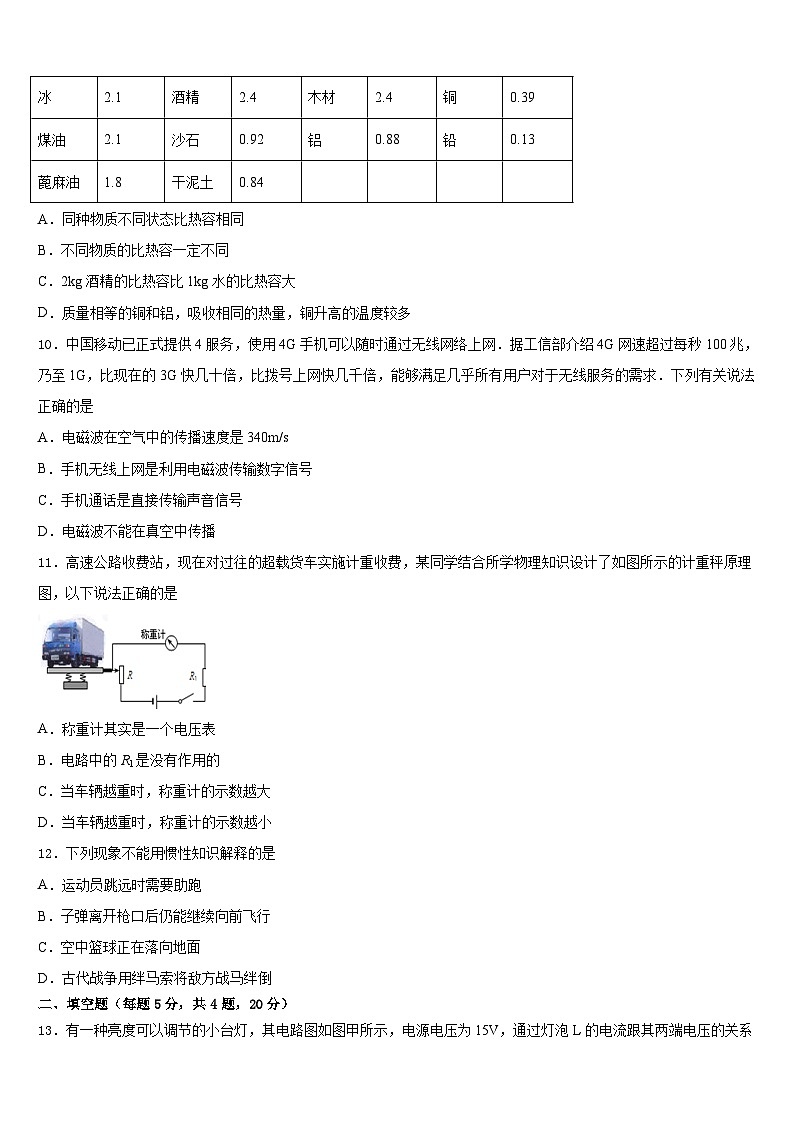

A．同种物质不同状态比热容相同
B．不同物质的比热容一定不同
C．2kg酒精的比热容比1kg水的比热容大
D．质量相等的铜和铝，吸收相同的热量，铜升高的温度较多
10．中国移动已正式提供4服务，使用4G手机可以随时通过无线网络上网．据工信部介绍4G网速超过每秒100兆，乃至1G，比现在的3G快几十倍，比拨号上网快几千倍，能够满足几乎所有用户对于无线服务的需求．下列有关说法正确的是
A．电磁波在空气中的传播速度是340m/s
B．手机无线上网是利用电磁波传输数字信号
C．手机通话是直接传输声音信号
D．电磁波不能在真空中传播
11．高速公路收费站，现在对过往的超载货车实施计重收费，某同学结合所学物理知识设计了如图所示的计重秤原理图，以下说法正确的是
A．称重计其实是一个电压表
B．电路中的R1是没有作用的
C．当车辆越重时，称重计的示数越大
D．当车辆越重时，称重计的示数越小
12．下列现象不能用惯性知识解释的是
A．运动员跳远时需要助跑
B．子弹离开枪口后仍能继续向前飞行
C．空中篮球正在落向地面
D．古代战争用绊马索将敌方战马绊倒
二、填空题（每题5分，共4题，20分）
13．有一种亮度可以调节的小台灯，其电路图如图甲所示，电源电压为15V，通过灯泡L的电流跟其两端电压的关系如图乙所示，灯泡L的额定电压为12V。则灯泡L的额定功率为_________W。调节滑动变阻器R，使灯泡L的功率为3.6W，此时滑动变阻器R接入电路的阻值为________Ω。
14．小明学习了电能表的知识后，回到家里观察电能表的示数是，过一段时间后，小明家电能表的示数如图所示，则小明家这段时间消耗的电能是_____kW•h；若小明只让家中一个用电器工作，观察到1min电能表的转盘转了30转，则该用电器的功率是_____W．
15．屠呦呦是我国迄今为止唯一获得诺贝尔医学奖的女科学家，她的团队曾用水煎的方法从青蒿中提取青蒿素，实验曾失败了l90次，于是屠呦呦提出采用低沸点的溶剂并用热水对其进行加热，假设该溶剂的比热容是2200J/（kg·℃），3 kg这种溶剂升温10℃需要吸收______J的热量，用热水对溶剂加热是因为水的比热容比一般液体的要______（选填“大”或者“小”）。
16．电路元件A和B中的电流与两端电压的关系如图所示，由图可知，A的电阻是_________Ω．若将A、B并联后接在电压为2V的电源两端，干路中的电流是_________A．
三、实验题（共12分）
17．（4分）在图甲中，闭合开关后，通过灯泡L1的电流为0.5A，通过灯泡L2的电流为0.4A，试根据图甲将图乙中的实物用笔画线表示导线连接起来．
（_____）
18．（4分）探究电流与电压的关系
器材：两节新干电池、电流表、电压表、开关、滑动变阻器、一个10Ω的定值电阻，导线．
（1）请在图甲中以笔画线代替导线完成电路连接（要求：仪表选择合适的测量量程；滑动变阻器滑片P向A点移动时，电流表、电压表示数均变大）。
（__________）
（2）为保证电路安全，连接电路时，开关应_________，闭合开关前应将滑动变阻器的滑片P调至_________（A/B）处．
（3）同学们用测得的数据绘制了如图乙所示的图象，根据该图象得出的结论：_____不变，______.
19．（4分）小明用两节干电池测小灯泡的功率，电路如图甲所示，小灯泡额定电压为2.5V，滑动变阻器规格为“20Ω 2A”。
（1）在图甲中，用笔画线代替导线将电路连接完整。
（______）
（2）连接电路时，开关必须______，滑动变阻器的滑片应移到最______（左/右）端。
（3）当电压表的示数达到2V时，电流表的示数如图乙所示，其读数为______A，此时，灯泡的功率为______W，为使灯泡正常发光，应将滑片向______（左/右）移动。
（4）当电压表示数达到2.5V时，无论怎么调节变阻器滑片都无法使电压表示数变大。为了用该灯泡继续完成实验，你的做法是______。
（5）解决了（4）中问题后，测出电压略大于2.5V时的灯泡功率。为比较灯泡在不同电压下的功率关系，______（需要／不需要）重新测量前两次实验数据。
（6）实验结束后小明想用此电路图来探究电流与电压的关系，能否完成该探究，并说出理由______。
四、作图题（共16分）
20．（8分）根据平面镜成像特点，在图中画出AB在平面镜中成的像A′B′；
（_____）
21．（8分）（1）如图所示，根据实物图，在虚框内画出相应的电路图。
（______________）
（2）如图所示，根据小磁针稳定时的指向，画出通电螺线管的绕线方法。
（____________）
（3）如图所示，请用笔画线代替导线将电灯和开关正确连入电路。
（____________）
五、计算题（共22分）
22．（10分）太阳能热水器、电热水器、燃气热水器是常见的三种热水器，现用燃气热水器将体积为10L、初温为20℃的水加热使其温度升高到50℃，求：
(1)水吸收的热量是多少？
(2)若用燃气热水器的加热效率为60%，则需要完全燃烧多少m3的燃气。
（水的比热容为4.2×103J/（kg•℃），燃气的热值为4.2×107J/m3）
23．（12分）为研究物质的吸热性能，小川同学分别对质量都为500g，对初温都为20℃的水和煤油加热，结果水温升高到70℃，则：（不考虑热量损失，已知c水＝4.2×103J/（kg•℃），c煤油＝2.1×103J/（kg•℃），煤油的沸点为150℃）
（1）水吸收的热量是多少J？
（2）若水吸收的热量全部被煤油吸收，煤油的温度能升高多少℃？
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、B
3、A
4、C
5、A
6、D
7、A
8、B
9、D
10、B
11、C
12、C
二、填空题（每题5分，共4题，20分）
13、9.6 15
14、18.2 1200
15、6.6×104J 大
16、5 0.6
三、实验题（共12分）
17、见解析所示
18、 断开 B 电阻 正比
19、见解析所示 断开 左 0.24 0.48 右 增大电源电压（增加一节电池） 不需要 不能， 因为灯泡的电阻随温度的改变而改变（或没有保持电阻不变）
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)1.26×106J；(2)0.05m3
23、（1）1.05×105J；（2）100℃
一些常见物质的比热容[×103J/（kg•℃）]
水
4.2
水银
0.14
玻璃
0.84
钢铁
0.46
冰
2.1
酒精
2.4
木材
2.4
铜
0.39
煤油
2.1
沙石
0.92
铝
0.88
铅
0.13
蓖麻油
1.8
干泥土
0.84
