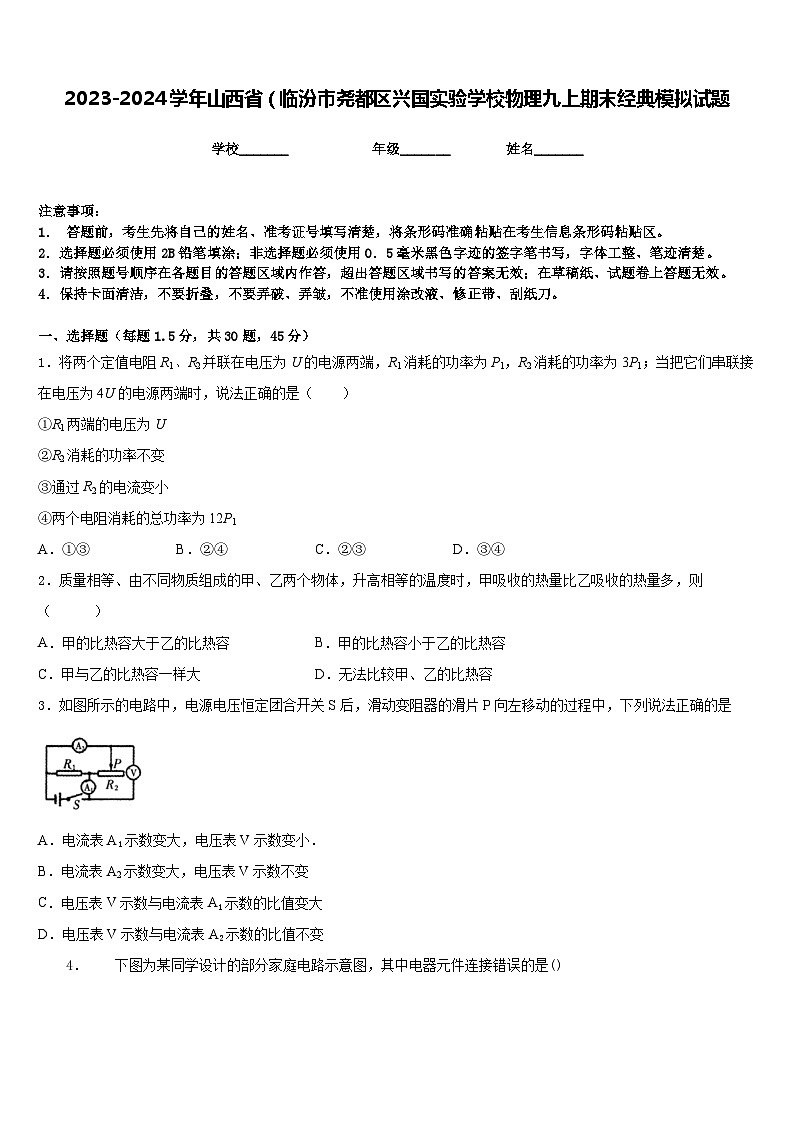

2023-2024学年山西省（临汾市尧都区兴国实验学校物理九上期末经典模拟试题含答案

这是一份2023-2024学年山西省（临汾市尧都区兴国实验学校物理九上期末经典模拟试题含答案，共14页。试卷主要包含了电功的国际单位是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项：
1． 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1.5分，共30题，45分）
1．将两个定值电阻R1、R2并联在电压为U的电源两端，R1消耗的功率为P1，R2消耗的功率为3P1；当把它们串联接在电压为4U的电源两端时，说法正确的是（ ）
①R1两端的电压为U
②R2消耗的功率不变
③通过R2的电流变小
④两个电阻消耗的总功率为12P1
A．①③B．②④C．②③D．③④
2．质量相等、由不同物质组成的甲、乙两个物体，升高相等的温度时，甲吸收的热量比乙吸收的热量多，则（ ）
A．甲的比热容大于乙的比热容B．甲的比热容小于乙的比热容
C．甲与乙的比热容一样大D．无法比较甲、乙的比热容
3．如图所示的电路中，电源电压恒定团合开关S后，滑动变阻器的滑片P向左移动的过程中，下列说法正确的是
A．电流表A1示数变大，电压表V示数变小．
B．电流表A2示数变大，电压表V示数不变
C．电压表V示数与电流表A1示数的比值变大
D．电压表V示数与电流表A2示数的比值不变

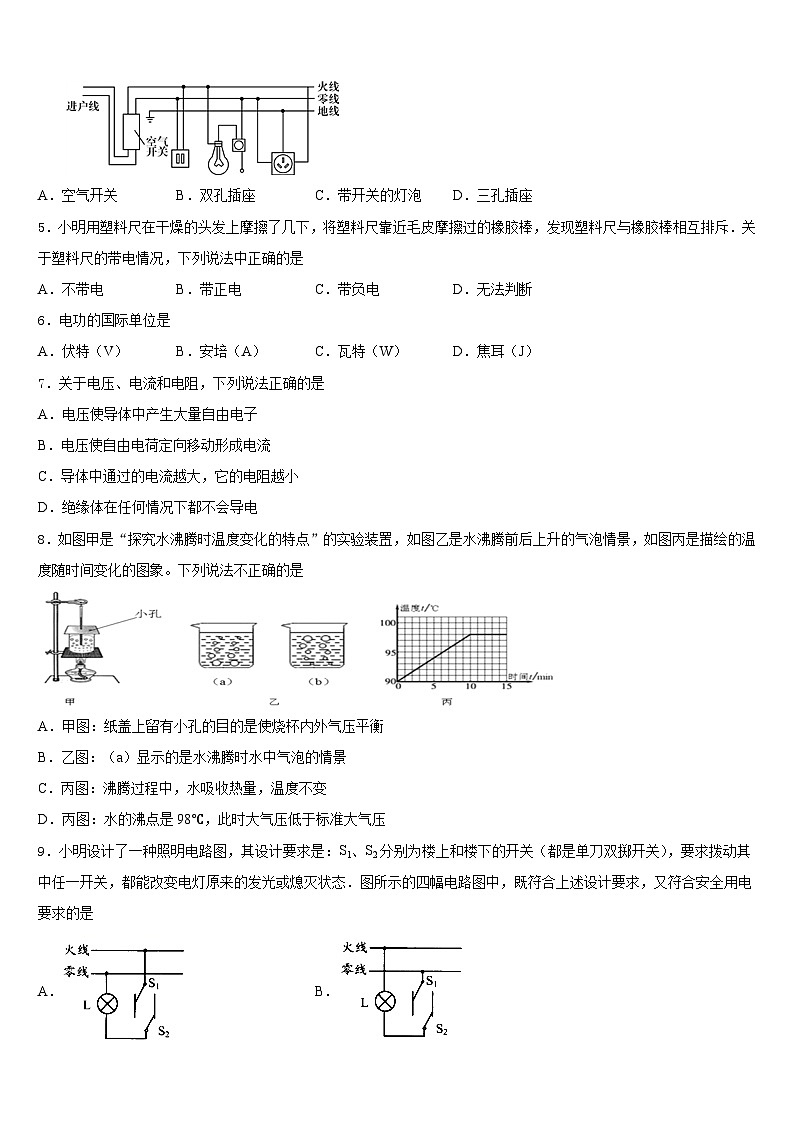

4． 下图为某同学设计的部分家庭电路示意图，其中电器元件连接错误的是()
A．空气开关B．双孔插座C．带开关的灯泡D．三孔插座
5．小明用塑料尺在干燥的头发上摩擦了几下，将塑料尺靠近毛皮摩擦过的橡胶棒，发现塑料尺与橡胶棒相互排斥．关于塑料尺的带电情况，下列说法中正确的是
A．不带电B．带正电C．带负电D．无法判断
6．电功的国际单位是
A．伏特（V）B．安培（A）C．瓦特（W）D．焦耳（J）
7．关于电压、电流和电阻，下列说法正确的是
A．电压使导体中产生大量自由电子
B．电压使自由电荷定向移动形成电流
C．导体中通过的电流越大，它的电阻越小
D．绝缘体在任何情况下都不会导电
8．如图甲是“探究水沸腾时温度变化的特点”的实验装置，如图乙是水沸腾前后上升的气泡情景，如图丙是描绘的温度随时间变化的图象。下列说法不正确的是
A．甲图：纸盖上留有小孔的目的是使烧杯内外气压平衡
B．乙图：（a）显示的是水沸腾时水中气泡的情景
C．丙图：沸腾过程中，水吸收热量，温度不变
D．丙图：水的沸点是98℃，此时大气压低于标准大气压
9．小明设计了一种照明电路图，其设计要求是：S1、S2分别为楼上和楼下的开关（都是单刀双掷开关），要求拨动其中任一开关，都能改变电灯原来的发光或熄灭状态．图所示的四幅电路图中，既符合上述设计要求，又符合安全用电要求的是
A．B．
C．D．

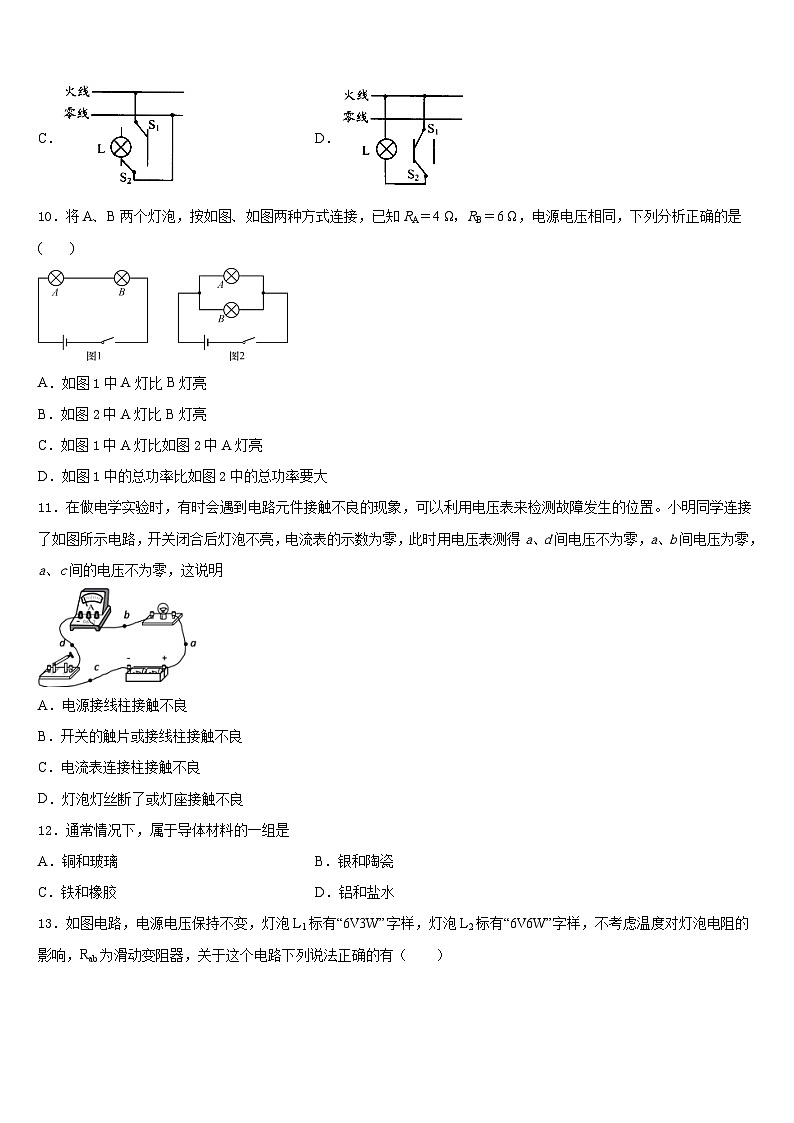

10．将A、B两个灯泡，按如图、如图两种方式连接，已知RA＝4 Ω，RB＝6 Ω，电源电压相同，下列分析正确的是( )
A．如图1中A灯比B灯亮
B．如图2中A灯比B灯亮
C．如图1中A灯比如图2中A灯亮
D．如图1中的总功率比如图2中的总功率要大
11．在做电学实验时，有时会遇到电路元件接触不良的现象，可以利用电压表来检测故障发生的位置。小明同学连接了如图所示电路，开关闭合后灯泡不亮，电流表的示数为零，此时用电压表测得a、d间电压不为零，a、b间电压为零，a、c间的电压不为零，这说明
A．电源接线柱接触不良
B．开关的触片或接线柱接触不良
C．电流表连接柱接触不良
D．灯泡灯丝断了或灯座接触不良
12．通常情况下，属于导体材料的一组是
A．铜和玻璃B．银和陶瓷
C．铁和橡胶D．铝和盐水
13．如图电路，电源电压保持不变，灯泡L1标有“6V3W”字样，灯泡L2标有“6V6W”字样，不考虑温度对灯泡电阻的影响，Rab为滑动变阻器，关于这个电路下列说法正确的有（ ）
A．该电路不可能让两盏灯同时正常发光
B．开关S，S1闭合，S2断开，变阻器滑片P由a向b端滑动时，电压表示数变大，电流表示数变小
C．开关S，S1，S2均闭合，把变阻器滑片P放在a端不动，如果断开S1，此时电压表和电流表的示数的比值变大
D．如果让变阻器滑片P滑到中点不动，只闭合S，S1时，电压表的示数与电流表的示数的乘积一定比只闭合S，S2时的示数大
14．汽车已经成为现代生活中不可缺少的一部分，现代汽车多数采用汽油机作为发动机，如下图是四冲程汽油机的工作循环示意图，其中压缩冲程是（ ）
A．B．C．D．
15．关于温度、内能和热量，下列说法正确的是（ ）
A．温度相同的物体内能一定相等
B．物体的温度越高，所含的热量越多
C．汽油机做功冲程燃气的内能增加
D．温度相同的物体接触时不发生热传递
16．如图所示的四幅图中，不属于静电现象的是
A．夏天雷雨天气，天空中出现闪电
B．手机、电脑屏幕上很容易吸附灰尘
C．塑料梳子梳头，头发形成射线状
D．向两张纸中间吹气，两张纸会靠拢
17．如图，将规格相同的小灯泡按照甲、乙两种连接方式先后接入电压恒定为U的电路中，调节滑动变阻器R1和R2使所有灯泡均正常发光，则（ ）
A．甲､乙两电路中的总电流之比I甲∶I乙 = 4∶1
B．滑动变阻器连入电路中的阻值之比R1∶R2 = 1∶2
C．两电路的总功率之比P甲∶P乙 = 2∶1
D．灯L1在甲､乙两电路中的电压之比U1∶U1′ = 2∶1
18．下列实例中，通过做功的方式改变内能的是（ ）
A．炭火烤肉B．把菜炒熟C．饮料加冰D．搓手取暖
19．有一块手机用的锂电池，上面标明电压是3.7V，容量为1130mA·h，它充满电后大约储存的电能为：（ ）
A．4.181×103 JB．4.181 kW·hC．1.50516×104 JD．1.50516kW·h
20．初温和质量都相同的铜块和水吸收了相同的热量后，将铜块投入水中，则（ ）
A．热量由铜块传给水B．温度由铜块传给水
C．热量由水传给钢块D．它们之间不会发生热传递
21．如图所示，电源电压保持不变，闭合开关后，当滑动变阻器的滑片错误！不能通过编辑域代码创建对象．由左向右移动时，下列判断正确的是

A．电路消耗的总功率不变
B．电压表示数变大
C．小灯泡变暗
D．以上说法都不对
22．给手机电池充电，在充电过程中，该手机电池相当于电路中的（ ）
A．电源B．开关C．导线D．用电器
23．蹦极是许多年青人喜欢的一种极限运动，如图所示，运动员从高台A点跳下，到达B点时绳子刚好达到自由长度，C点是下落的最低点。下列关于运动员下落过程的描述中，不正确的是
A．下落过程中，运动员的动能先增大，后减小
B．运动员在B点处动能最大
C．运动员在C点处绳子的弹性势能最大
D．从B点下落到C点的过程中，绳子的弹性势能一直增大
24． “臭豆腐”是湖南有名的小吃，我们在很远就能闻到臭豆腐的气味说明：
A．分子间有间隙B．分子在运动
C．分子间有引力D．分子间有斥力
25．如图所示电路，电源电压不变，闭合开关S，当滑片P置于变阻器的B端时，电压表的示数为6V，在10s内定值电阻R1产生的热量为36J；当滑片P置于变阻器的中点时，电压表的示数变化了2V．下列结果正确的是
A．R1先后两次消耗的电功率之比为3：4
B．滑动变阻器R2的最大阻值为10Ω
C．电源电压为10V
D．R1的阻值为20Ω
26．关于家庭电路及安全用电，下列说法正确的是（ ）
A．家庭电路中，控制各个灯具的开关都应安装在火线上
B．使用试电笔时，手指不能碰到笔尾金属体，以免发生触电事故
C．只有当人体接触带电体时，才可能发生触电事故
D．输电线进户后，先后接总开关、电能表、保险装置
27．如图所示，把长短相同、粗细不同的两根镍铬合金线并联接入电路，则（ ）
A．粗导体的电阻大于细导体的电阻
B．粗导体中的电流小于细导体中的电流
C．粗导体的电压小于细导体中的电压
D．粗导体的电功率大于细导体的电功率
28．如图所示，对四幅图的分析正确的是
A．图甲所示的实验说明通电导线周围的磁感线是真实存在的
B．图乙所示的实验现象是电动机的工作原理
C．图丙所示的动圈式话筒是利用电磁感应原理工作的
D．图丁所示的动圈式扬声器的能量转化是将动能转化为电能
29．下列数据最接近实际的是（ ）
A．手机充电器的工作电流约为20A
B．若不计摩擦，动滑轮机械效率可以是100%
C．一名普通中学生正常爬楼梯时，克服自重做功的功率大约为100W
D．初中物理实验中使用的一段铜导线电阻约为100Ω
30．图中所示的电路图中，能用电压表正确测出灯Ll两端电压的是（ ）
A．B．
C．D．
二、填空题（每空1分，共10题，20分）
31．如图甲所示，电源电压保持不变，闭合开关S，滑动变阻器的滑片P从b点滑到a点的过程中，两电压表示数随电流表示数变化的图线如图乙所示，图乙中____（选填“dc”或“ec”）表示电压表V2的示数随电流表示数变化图像。滑片从b点滑到a点的过程中，电路消耗的总功率最大值为_______W。
32．某品牌太阳能热水器的光热转换效率为50%，该太阳能热水器内装有100kg、温度为20℃的水，阳光照射一天后，水温升高到70℃，则热水器内的水吸收了_____J的热量，热水器接收_____J太阳能．这些太阳能相当于完全燃烧了_____m1的天然气．（已知水的比热容为4.2×101J/（kg•℃），天然气的热值约为8.4×107J/m1．）
33．小明学习了电能表的知识后，回到家里观察电能表的示数是，过一段时间后，小明家电能表的示数如图所示，则小明家这段时间消耗的电能是_____kW•h；若小明只让家中一个用电器工作，观察到1min电能表的转盘转了30转，则该用电器的功率是_____W．
34．小明发现空调和台灯的电源线虽然都是铜线，但规格明显不同，这主要是因为_______（选填“长度”或“横截面积”）对导线电阻的影响；小明家的空调电辅热系统的电阻丝阻值为 40 Ω，工作时的电流为5 A，则通电10 s电阻丝产生的热量为________J．
35．图甲中，灯泡L的额定电流为0.25A，其电流与电压关系如图乙所示，滑动变阻器R的规格为“50Ω 1A”，电流表量程为0~0.6A，电压表量程为0~3V．闭合开关S，调节R，当电压表的示数为1.5V时，L恰好正常发光，则L正常发光时的阻值为_____Ω，电源电压为_____V；为保证电路安全，R的调节范围为_____，灯泡L的最小电功率为______W．
36．如图所示，给电磁铁通电，条形磁铁及弹簧在图中位置静止。当滑动变阻器的滑片向b端滑动时，弹簧长度变短，则螺线管上端为______（选填“N极”或“S极”）。若换用外形相同但匝数更多的电磁铁，通入电流大小和方向都不变，待弹簧稳定时，弹簧长度与更换前比较将______（选填“变长”或“变短”）。
37．给汽车加油时，会闻到汽油味，这是_______现象．当汽油在发动机内燃烧不充分时会冒“黑烟”，这时发动机的效率_______（选填“升高”、“不变”或“降低”）．
38．在水平地面上，用5N水平拉力将重20N的物体匀速拉动2m，则拉力对物体做功为_____J，重力对物体做功为___J，运动过程中物体的动能_____（选填“增大”、“减小”或“不变”）。
39．如图所示各器材，电阻箱的示数为_____________Ω，电能表此时的读数是____________kW·h，秒表的读数为_____________ s，电流表示数为___________A，电压表示数为_______V。 要测量一盏家里客厅中电流约0.5A的白炽灯电功率，可选图中的器材____________和_____________。
40．小明在家看电视，突然断电，发现空气开关跳闸。原来是楼上邻居家水管漏水，水流入小明家的插座中，因为流入插座的水是__________（选填“导体”或“绝缘体”），使电路发生__________路，导致空气开关跳闸。
三、实验题（每空1分，共2题，15分）
41．探究电流与电压的关系
（实验器材）电压表、电流表、三种不同规格的滑动变阻器（A：“10Ω1.5A”、 B：“20Ω1A”、 C：“50Ω1A”）、开关、新干电池三节、定值电阻R=10Ω、导线若干
（制定计划与设计实验）
(1)用笔画线代替导线，将图中电路连接完整，要求滑动变阻器的滑片P向左滑时，电流表示数变大，导线不能交叉______；
(2)连接电路时开关要______，此实验中滑动变阻器的其中一个作用是“改变定值电阻两端的电压”，请你写出一种不用变阻器， 也可以改变定值电阻两端电压”的方法有：______。
（进行实验与收集证据）
(3)闭合开关，无论怎样移动滑片P，发现电流表始终无示数，电压表有示数，其原因可能是______；
(4)小莲按要求重新正确连接电路，且电路元件完好、实验过程中，发现电压表指针偏转到满刻度外的位置，其原因可能是______；（任意写出一个）
(5)小莲在实验中通过调节滑动变阻器滑片，测出通过电阻R的不同电流和对应的电压值，如下表所示：
要测出表格中的实验数据，实验时所用的滑动变阻器规格为______（选填规格的编号即可）
（实验结论）
通过上表中的数据，我们可以得出：______。
42．如图所示是小松探究“通过导体的电流与导体两端的电压的关系”实验电路。他的主要实验步骤如下：
①将电流表和电压表调零，根据电路图连接电路；
②闭合开关，调节滑动变阻器滑片P的位置，读出电流表、电压表的示数U、I，并记录U、I；
③改变滑动变阻器滑片P的位置，读出电流表、电压表的示数U、I，并记录U、I；
④仿照步骤③，重复4次并记录电流表、电压表的示数U、I。
请完成下列问题：
（1）画出本次实验的电路图；________
（2）画出本次实验的记录表格；________
（3）正确连接电路后，闭合开关S，发现无论怎样调节滑动变阻器，电流表指针几乎不动，电压表指针有明显偏转，请你判断电路中出现的故障原因是什么。________
四、计算题（每题10分，共2题，20分）
43．微波炉是一种清洁卫生无污染，效率较高的家用电器。某微波炉的铭牌如下表所示。将质量为0.3kg、初温是20℃的水放入该微波炉中用最大功率加热1min，取出后测得水温是40℃。若水的比热容为4.2×103J/（kg·℃）。求：
（1）加热过程中，水吸收的热量是多少？
（2）微波炉加热时，电路中的电流是多少？
（3）微波炉加热过程中的效率是多少？
44．如图所示的电路，灯泡L上标有“6V 2.4W”的字样，电流表的量程为0～0.6A，电压表量程为0～15V。滑动变阻器的最大电阻为160Ω。只闭合S1，滑片置于某点a时，滑动变阻器接入电路的电阻Ra=40Ω，电压表的示数Ua=12V，电流表的示数为Ia；只闭合S2，滑片置于某点b时，滑动变阻器接入电路的电阻为Rb，电流表示数为Ib。已知Ia︰Ib=3︰4，Rb︰R0=3︰2（灯丝电阻不随温度变化），滑片在移动过程中，灯泡电压不超过额定值，电表示数不超过量程。（画出等效电路图）求：
（1）小灯泡正常发光时的电流大小和电阻值；
（2）定值电阻R0和电源电压；
（3）只闭合S1时，电路消耗的最小功率P小和最大功率P大之比。
参考答案
一、选择题（每题1.5分，共30题，45分）
1、B
2、A
3、B
4、C
5、C
6、D
7、B
8、B
9、A
10、B
11、C
12、D
13、C
14、B
15、D
16、D
17、C
18、D
19、C
20、A
21、A
22、D
23、B
24、B
25、B
26、A
27、D
28、C
29、C
30、B
二、填空题（每空1分，共10题，20分）
31、dc 36W
32、2.1×107 4.2×107 0.5
33、18.2 1200
34、横截面积 1×104
35、10 4 6Ω~20Ω 0.15
36、N极 变短
37、扩散 降低
38、10 0 不变
39、1258 231.0 337.0 0.3 2.4 电能表 秒表
40、导体 短
三、实验题（每空1分，共2题，15分）
41、 断开 改变电源中电池的节数 电阻断路 滑动变阻器阻值过小 C 电阻不变，导体中的电流与它两端的电压成正比
42、
定值电阻断路
四、计算题（每题10分，共2题，20分）
43、 (1)2.52×104J；(2)5A；(3)38.2%。
44、 (1) 0.4A，15Ω；(2) 20Ω，18V；(3) 1：4
U/V
1.0
2.0
3.0
I/A
0.1
0.2
0.3
防触电保护类型I类
额定容积20L
型号NN-S313WF
电源频率50Hz
额定电压220V
最大功率1100W
次数
1
2
3
4
U/V
I/A
