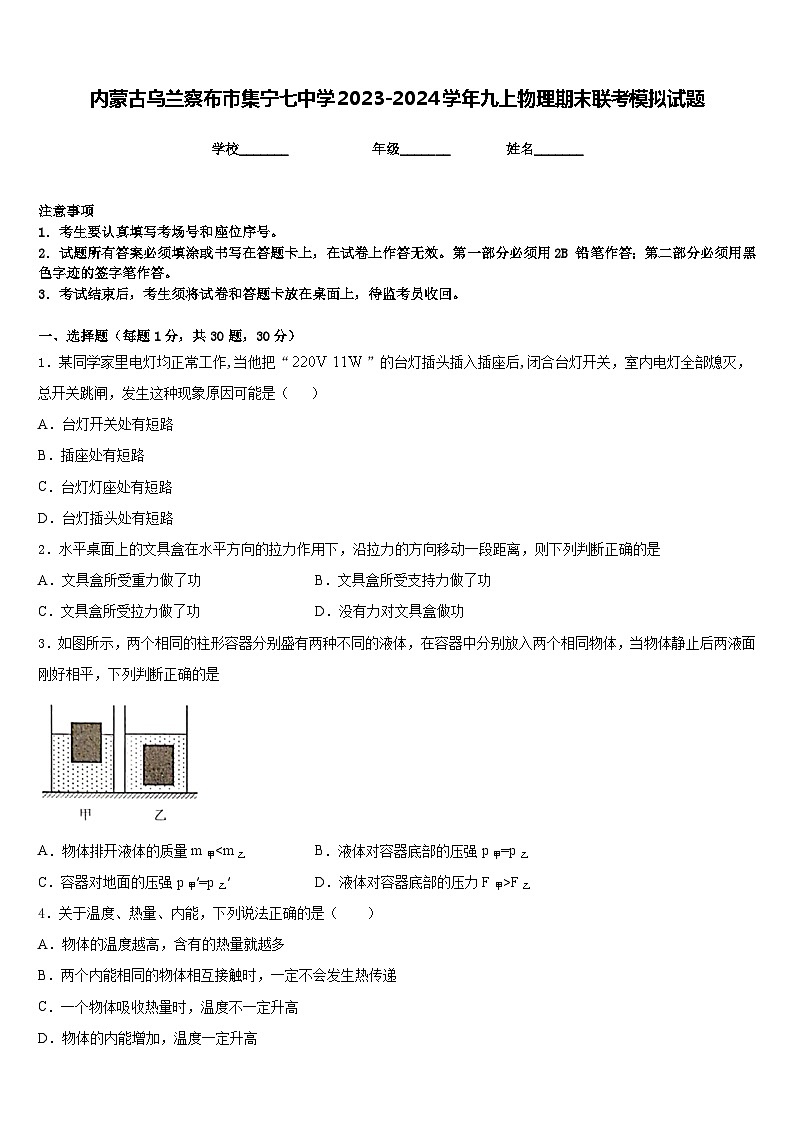

内蒙古乌兰察布市集宁七中学2023-2024学年九上物理期末联考模拟试题含答案

这是一份内蒙古乌兰察布市集宁七中学2023-2024学年九上物理期末联考模拟试题含答案，共8页。试卷主要包含了考生要认真填写考场号和座位序号，下列说法正确的是，在国际单位制中，电流的单位是，关于安全用电下列说法正确的是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、选择题（每题1分，共30题，30分）
1．某同学家里电灯均正常工作,当他把“”的台灯插头插入插座后,闭合台灯开关，室内电灯全部熄灭，总开关跳闸，发生这种现象原因可能是（ ）
A．台灯开关处有短路
B．插座处有短路
C．台灯灯座处有短路
D．台灯插头处有短路
2．水平桌面上的文具盒在水平方向的拉力作用下，沿拉力的方向移动一段距离，则下列判断正确的是
A．文具盒所受重力做了功B．文具盒所受支持力做了功
C．文具盒所受拉力做了功D．没有力对文具盒做功
3．如图所示，两个相同的柱形容器分别盛有两种不同的液体，在容器中分别放入两个相同物体，当物体静止后两液面刚好相平，下列判断正确的是
A．物体排开液体的质量m甲C．容器对地面的压强p甲′=p乙′D．液体对容器底部的压力F甲>F乙
4．关于温度、热量、内能，下列说法正确的是（ ）
A．物体的温度越高，含有的热量就越多
B．两个内能相同的物体相互接触时，一定不会发生热传递
C．一个物体吸收热量时，温度不一定升高
D．物体的内能增加，温度一定升高

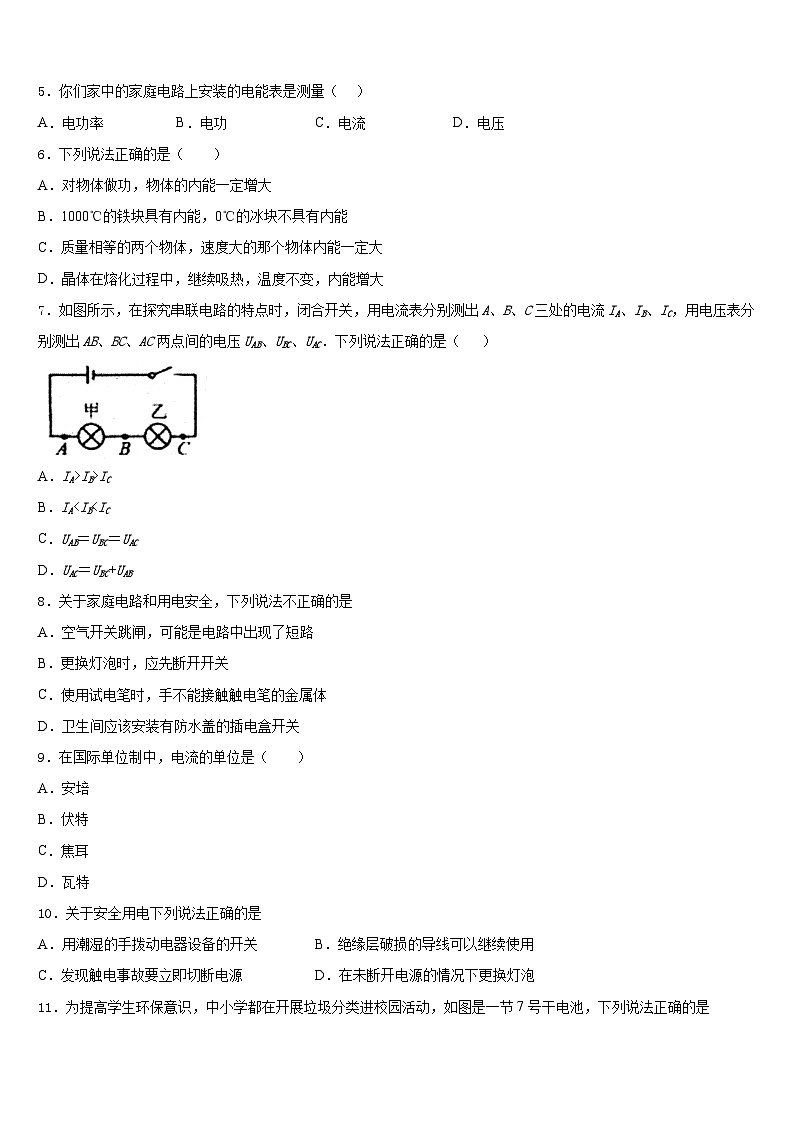

5．你们家中的家庭电路上安装的电能表是测量（ ）
A．电功率B．电功C．电流D．电压
6．下列说法正确的是（ ）
A．对物体做功，物体的内能一定增大
B．1000℃的铁块具有内能，0℃的冰块不具有内能
C．质量相等的两个物体，速度大的那个物体内能一定大
D．晶体在熔化过程中，继续吸热，温度不变，内能增大
7．如图所示，在探究串联电路的特点时，闭合开关，用电流表分别测出A、B、C三处的电流IA、IB、IC，用电压表分别测出AB、BC、AC两点间的电压UAB、UBC、UAC．下列说法正确的是（ ）
A．IA>IB>IC
B．IAC．UAB＝UBC＝UAC
D．UAC＝UBC+UAB
8．关于家庭电路和用电安全，下列说法不正确的是
A．空气开关跳闸，可能是电路中出现了短路
B．更换灯泡时，应先断开开关
C．使用试电笔时，手不能接触触电笔的金属体
D．卫生间应该安装有防水盖的插电盒开关
9．在国际单位制中，电流的单位是（ ）
A．安培
B．伏特
C．焦耳
D．瓦特
10．关于安全用电下列说法正确的是
A．用潮湿的手拨动电器设备的开关B．绝缘层破损的导线可以继续使用
C．发现触电事故要立即切断电源D．在未断开电源的情况下更换灯泡

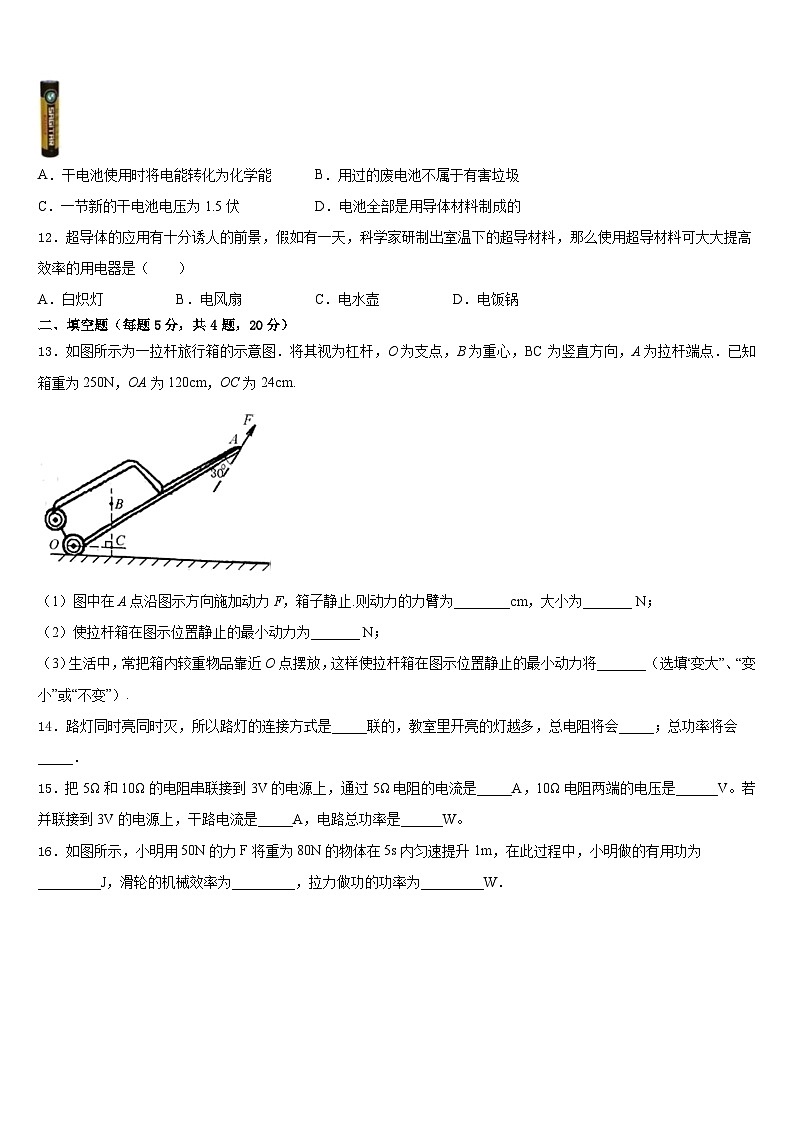

11．为提高学生环保意识，中小学都在开展垃圾分类进校园活动，如图是一节7号干电池，下列说法正确的是
A．干电池使用时将电能转化为化学能B．用过的废电池不属于有害垃圾
C．一节新的干电池电压为1.5伏D．电池全部是用导体材料制成的
12．超导体的应用有十分诱人的前景，假如有一天，科学家研制出室温下的超导材料，那么使用超导材料可大大提高效率的用电器是（ ）
A．白炽灯B．电风扇C．电水壶D．电饭锅
二、填空题（每题5分，共4题，20分）
13．如图所示为一拉杆旅行箱的示意图．将其视为杠杆，O为支点，B为重心，BC为竖直方向，A为拉杆端点．已知箱重为250N，OA为120cm，OC为24cm.
（1）图中在A点沿图示方向施加动力F，箱子静止.则动力的力臂为________cm，大小为_______ N；
（2）使拉杆箱在图示位置静止的最小动力为_______ N；
（3）生活中，常把箱内较重物品靠近O点摆放，这样使拉杆箱在图示位置静止的最小动力将_______（选填“变大”、“变小”或“不变”）.
14．路灯同时亮同时灭，所以路灯的连接方式是_____联的，教室里开亮的灯越多，总电阻将会_____；总功率将会_____．
15．把5Ω和10Ω的电阻串联接到3V的电源上，通过5Ω电阻的电流是_____A，10Ω电阻两端的电压是______V。若并联接到3V的电源上，干路电流是_____A，电路总功率是______W。
16．如图所示，小明用50N的力F将重为80N的物体在5s内匀速提升1m，在此过程中，小明做的有用功为_________J，滑轮的机械效率为_________，拉力做功的功率为_________W．
三、实验题（共12分）
17．（4分）在探究“电流通过导体产生的热量与哪些因素有关”时，把两段电热丝 A、 B 分别放在如图所示的甲、乙两个完全相同的烧瓶中并接入电路，在烧瓶中加入质量_____ （选填“相等”或“不相等”）、初温相同的煤油，再分别插入相同的温度计。闭合开关通电一定时间，可以通过_________了解电热丝产生热量的多少。已知 A、 B 两电热丝的电阻分别为 RA、 RB，且 RA ＞ RB。这个方案是用来探究电流和________相同时，电流通过电热丝产生的热量与_______大小的关系。请你应用所学知识推断，实验过程中_________（选填“甲”或“乙”）烧瓶内煤油的温度升高得更快。
18．（4分）（1）如图a是研究“短路引起熔丝熔断”的实验，增加一根导线，并将此导线接在 ______ 两点间闭合开关，造成短路，可引起熔丝熔断；在实际生活中，除短路外，_______ 也会引起电路中的电流过大而将熔丝熔断；
（2）利用如图b的电路可以验证“电功与电流的关系”，图中两只灯泡工作时的电阻要 __________ （选择“相同”或“不同”），小华正确操作，验证了此实验的结论．支持该结论的实验现象是________．
（3）如图c在“探究电流的热效应跟电阻大小关系”的实验中，A、B两个烧瓶中应该盛有等质量的 ______液体，两个烧瓶内的电阻丝的阻值应该_________ （以上两空均选填：“相同”或“不同”），采用如图所示的连接方式是为了控制_________相同．
19．（4分）中考复习时，一学习小组利用阻值不同的四个电阻、电压为6V的电源、滑动变阻器R（标有“50Ω 1A”）及其它器材做电学实验．
（1）如图甲是小明“探究电流与电阻关系”时连接的部分实验电路．
①将5Ω电阻接入电路，请用笔画线代替导线，将实验电路连接完整，要求滑动变阻器的滑片P向右滑电流表示数变大；
（____）
②闭合开关，移动滑片P，使电压表的示数为2.5V时读出对应的电流值并记录；
③断开开关，用10Ω的电阻替换5Ω的电阻，此时如果他马上闭合开关，会造成__表损坏，正确的操作应该是先__________________________，再闭合开关，移动滑片P使电压表的示数仍为2.5V；
④按正确操作完成余下实验后，得到电流与电阻关系图象如图乙所示，由此可得到的结论是：电压一定，___________________________________________________________；
（2）玉琦同学把图甲中的定值电阻换成额定电压为2.5V的灯泡，测量它的额定功率．
①闭合开关后，发现灯泡不亮，电流表和电压表都没有示数，原因可能是滑动变阻器___；
②排除故障后，将滑动变阻器R的滑片移到某一位置时电压表示数为2.2V，要测小灯泡的额定功率，应将滑动变阻器连入电路的阻值变__（选填“大”或“小”），当小灯泡正常发光时，电流表的示数如图丙所示，则小灯泡的额定功率为__W．
（3）张阳同学实验时发现桌上没有电流表，却多了一个滑动变阻器R0（最大阻值用R0表示），他设计如图丁所示电路，测出了额定电压为U0=2.5V的灯泡的额定功率，请补全下列步骤．
①闭合开关，先调节滑动变阻器__（选填“R0”或“R”）的滑片到最__端（选填“左”或“右”），再调节另一滑动变阻器的滑片，直到__时为止．
②接着_________________________，读出这时电压表的示数为U；
③小灯光的额定功率表达式P=____________（用字母表示）．
四、作图题（共16分）
20．（8分）用笔画线代替导线，电灯和控制它的开关正确地接入图示中的家庭电路中．
21．（8分）根据螺线管外部小磁针静止时的指向，请在下图中标出磁感线方向，并在括号内标出螺线管内部的小磁针的N、S极。
（________）
五、计算题（共22分）
22．（10分）如图甲所示的电路图，电源电压为9V且保持不变，小灯泡L标有“6V 6W”的字样，闭合开关S后，将滑动变阻器划片P从某点A移到另一点B的过程中（图中未标出），电流表与电压表表示数的变化曲线如图乙所示．求：
（1）小灯泡正常发光时的电阻；
（2）小灯泡正常发光60s消耗的电能；
（3）小灯泡电功率为2.1W的电阻；
（4）滑片P在A、B位置时，滑动变阻器消耗的电功率之差．
23．（12分）小宁在家里观察了豆浆机的构造、铭牌和制作豆浆的过程，发现其中用到了许多物理知识。

（1）豆浆机铭牌上的部分技术参数如图所示。豆浆机制作一次豆浆需要先加热4min，再打浆3min，再加热6min。问制作一次豆浆，豆浆机消耗的电能是多少？
（2）现在市场上有一些电器的电源线芯线比合格产品细，请你根据焦耳定律简要说明使用这种电源线存在什么隐患？
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、C
3、D
4、C
5、B
6、D
7、D
8、C
9、A
10、C
11、C
12、B
二、填空题（每题5分，共4题，20分）
13、60 100 50 变小
14、并减小增大
15、0.2 2 0.9 2.7
16、80 80% 20
三、实验题（共12分）
17、相等 温度计示数变化 通电时间 电阻 甲
18、BD 总功率过大（超负荷运行） 不同 电流表示数较大的支路灯泡亮 相同 不同 电流和通电时间
19、 电压 调节滑动变阻器的滑片P处于最大阻值处 电流与电阻成反比 断路 小 0.75 R0 左 2.5V 调节变阻器R0的滑片到最右端 2.5V×
四、作图题（共16分）
20、见下图：
21、
五、计算题（共22分）
22、（1）小灯泡正常发光时的电阻为6Ω；
（2）小灯泡正常发光60s消耗的电能为360J；
（3）小灯泡电功率为2.1W的电阻为4.3Ω；
（4）滑片P在A、B位置时，滑动变阻器消耗的电功率之差为0.5W．
23、（1）5.124×105J。（2）容易发生火灾，存在安全隐患
