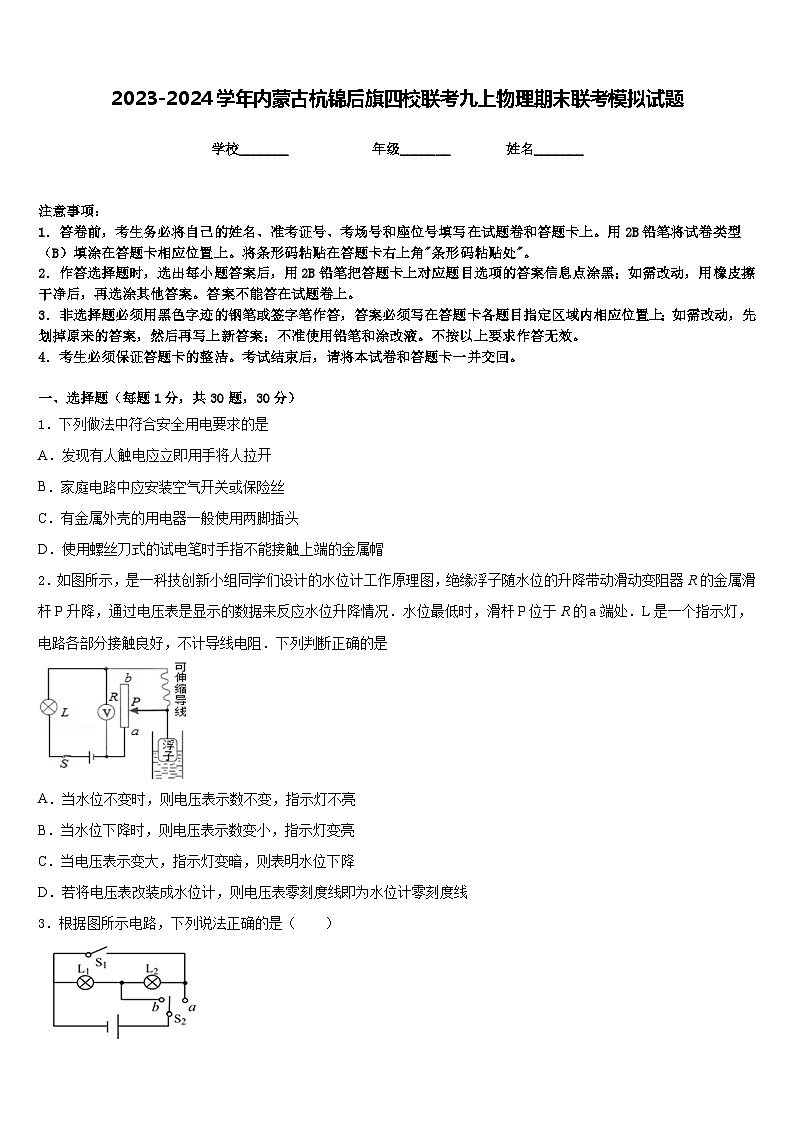

2023-2024学年内蒙古杭锦后旗四校联考九上物理期末联考模拟试题含答案

这是一份2023-2024学年内蒙古杭锦后旗四校联考九上物理期末联考模拟试题含答案，共9页。试卷主要包含了考生必须保证答题卡的整洁，关于热现象，下列说法正确的是，下列说法中正确的是，在使用图所示的插线板时发现等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．下列做法中符合安全用电要求的是
A．发现有人触电应立即用手将人拉开
B．家庭电路中应安装空气开关或保险丝
C．有金属外壳的用电器一般使用两脚插头
D．使用螺丝刀式的试电笔时手指不能接触上端的金属帽
2．如图所示，是一科技创新小组同学们设计的水位计工作原理图，绝缘浮子随水位的升降带动滑动变阻器R的金属滑杆P升降，通过电压表是显示的数据来反应水位升降情况．水位最低时，滑杆P位于R的a端处．L是一个指示灯，电路各部分接触良好，不计导线电阻．下列判断正确的是
A．当水位不变时，则电压表示数不变，指示灯不亮
B．当水位下降时，则电压表示数变小，指示灯变亮
C．当电压表示变大，指示灯变暗，则表明水位下降
D．若将电压表改装成水位计，则电压表零刻度线即为水位计零刻度线

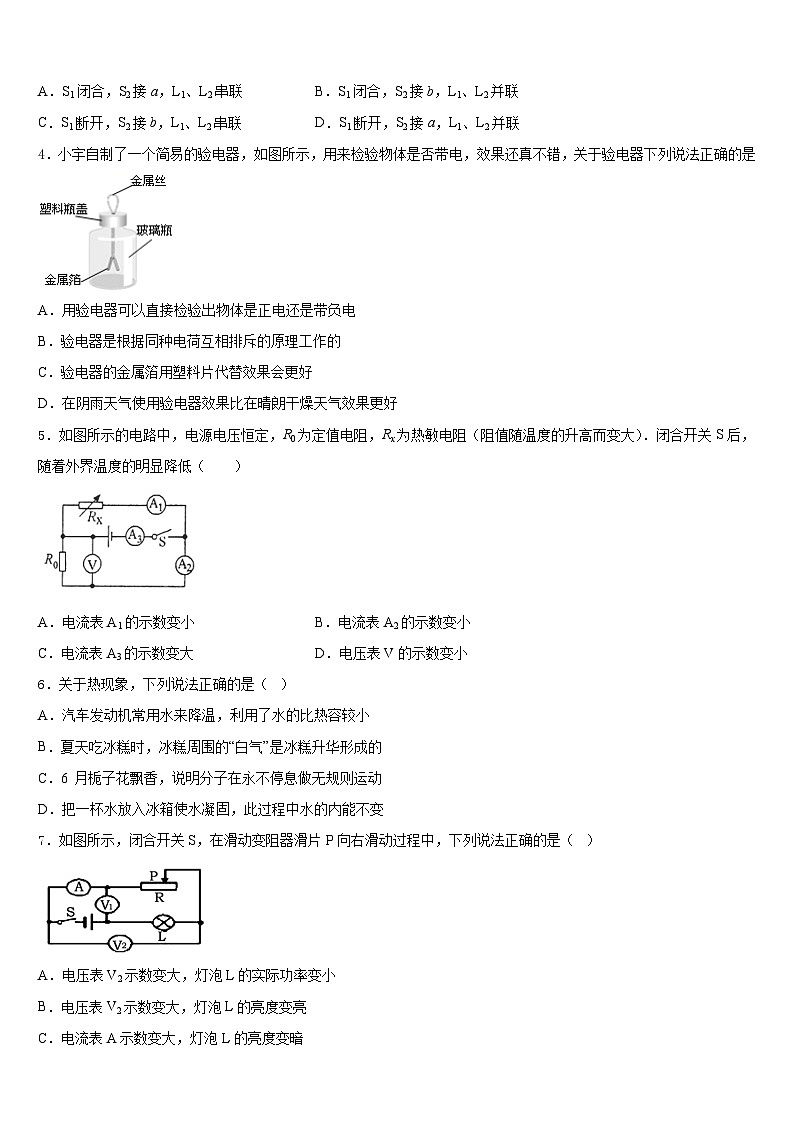

3．根据图所示电路，下列说法正确的是（ ）
A．S1闭合，S2接a，L1、L2串联B．S1闭合，S2接b，L1、L2并联
C．S1断开，S2接b，L1、L2串联D．S1断开，S2接a，L1、L2并联
4．小宇自制了一个简易的验电器，如图所示，用来检验物体是否带电，效果还真不错，关于验电器下列说法正确的是
A．用验电器可以直接检验出物体是正电还是带负电
B．验电器是根据同种电荷互相排斥的原理工作的
C．验电器的金属箔用塑料片代替效果会更好
D．在阴雨天气使用验电器效果比在晴朗干燥天气效果更好
5．如图所示的电路中，电源电压恒定，R0为定值电阻，Rx为热敏电阻（阻值随温度的升高而变大）．闭合开关S后，随着外界温度的明显降低（ ）
A．电流表A1的示数变小B．电流表A2的示数变小
C．电流表A3的示数变大D．电压表V的示数变小
6．关于热现象，下列说法正确的是（ ）
A．汽车发动机常用水来降温，利用了水的比热容较小
B．夏天吃冰糕时，冰糕周围的“白气”是冰糕升华形成的
C．6 月栀子花飘香，说明分子在永不停息做无规则运动
D．把一杯水放入冰箱使水凝固，此过程中水的内能不变
7．如图所示，闭合开关S，在滑动变阻器滑片P向右滑动过程中，下列说法正确的是（ ）
A．电压表V2示数变大，灯泡L的实际功率变小
B．电压表V2示数变大，灯泡L的亮度变亮
C．电流表A示数变大，灯泡L的亮度变暗
D．电压表V1与电流表A示数比值变大，灯泡L的亮度变亮

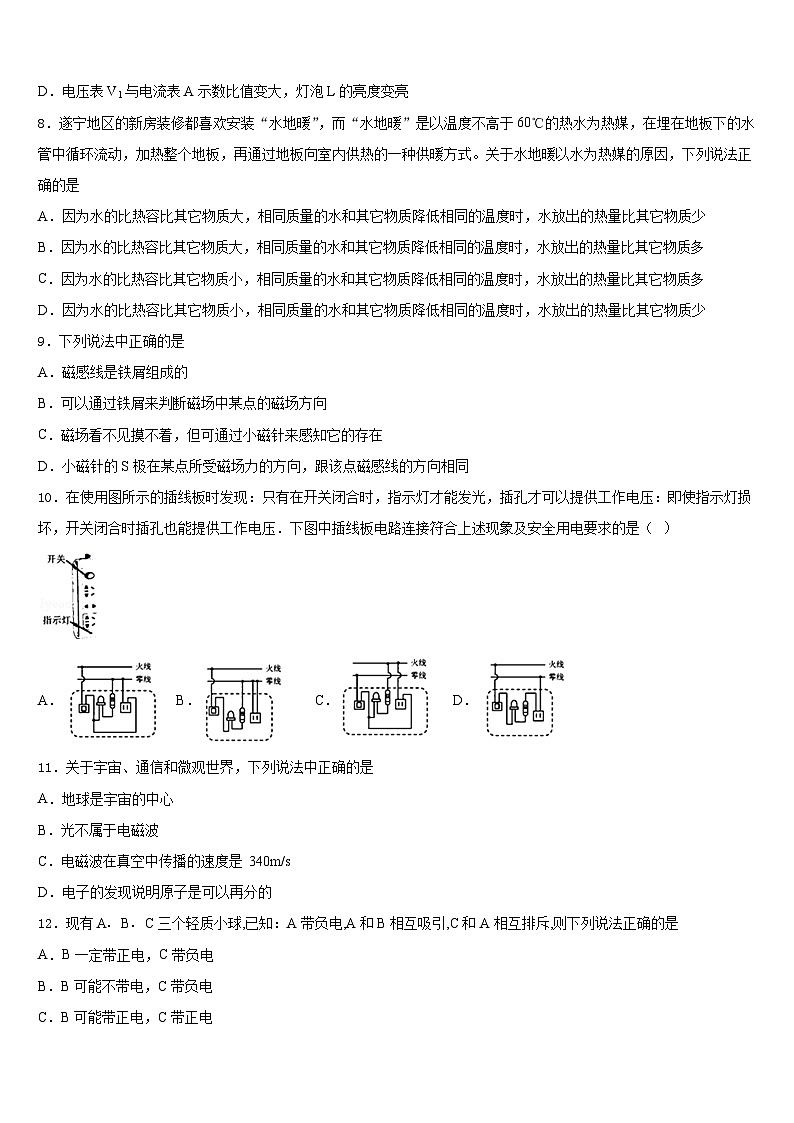

8．遂宁地区的新房装修都喜欢安装“水地暖”，而“水地暖”是以温度不高于60℃的热水为热媒，在埋在地板下的水管中循环流动，加热整个地板，再通过地板向室内供热的一种供暖方式。关于水地暖以水为热媒的原因，下列说法正确的是
A．因为水的比热容比其它物质大，相同质量的水和其它物质降低相同的温度时，水放出的热量比其它物质少
B．因为水的比热容比其它物质大，相同质量的水和其它物质降低相同的温度时，水放出的热量比其它物质多
C．因为水的比热容比其它物质小，相同质量的水和其它物质降低相同的温度时，水放出的热量比其它物质多
D．因为水的比热容比其它物质小，相同质量的水和其它物质降低相同的温度时，水放出的热量比其它物质少
9．下列说法中正确的是
A．磁感线是铁屑组成的
B．可以通过铁屑来判断磁场中某点的磁场方向
C．磁场看不见摸不着，但可通过小磁针来感知它的存在
D．小磁针的S极在某点所受磁场力的方向，跟该点磁感线的方向相同
10．在使用图所示的插线板时发现：只有在开关闭合时，指示灯才能发光，插孔才可以提供工作电压：即使指示灯损坏，开关闭合时插孔也能提供工作电压．下图中插线板电路连接符合上述现象及安全用电要求的是（ ）
A．B．C．D．
11．关于宇宙、通信和微观世界，下列说法中正确的是
A．地球是宇宙的中心
B．光不属于电磁波
C．电磁波在真空中传播的速度是 340m/s
D．电子的发现说明原子是可以再分的
12．现有A．B．C三个轻质小球,已知：A带负电,A和B相互吸引,C和A相互排斥,则下列说法正确的是
A．B一定带正电，C带负电
B．B可能不带电，C带负电
C．B可能带正电，C带正电
D．B可能不带电，C带正电
二、填空题（每题5分，共4题，20分）
13．如图所示，是电路元件甲、乙的电流与电压变化规律图象。甲元件电阻为________Ω，当甲、乙两元件串联后接在某电路中时，测得通过它们的电流为0.3A，那么电源电压是______V；当甲、乙两元件并联后接在某电路中，若测得甲、乙两元件的干路电流为0.5A，则乙元件两端电压为______V。
14．小明家照明用的白炽灯泡的灯丝烧断了，他将断了的灯丝搭在一起后继续使用，发现灯泡比往常更亮，原因是灯丝的电阻____________，灯泡消耗的电功率____________（选填：“变大”、“不变”或“变小”）。
15．总书记说：“绿水青山就是金山银山”，倡导保护环境．光伏发电站的推广实现了将_____转化为电能．
16．用毛皮摩擦过的橡胶棒带________电，若将其靠近用细线挂住的轻细吸管A端时相互吸引，说明吸管A端________（选填“一定”或“不一定”）带电．
三、实验题（共12分）
17．（4分）在测量小灯泡电功率的实验中，电源电压为4.5V，小灯泡的额定电压为2.5V，小灯泡正常发光时的电阻约为10Ω。
(1)请你用笔画线代替导线，将图甲中的实物电路连接完整．要求：当滑动变阻器的滑片向左移动时，连入电路的电阻变大；连线不得交叉______；
(2)小宇同学按同一电路连接好最后一根导线，灯泡立即发出明亮耀眼的光，并很快熄灭，检查后发现连线正确，请你找出她在实验中两个操作不当之处是：①______；②______；
(3)小宇找出问题并纠正后，闭合开关，移动滑片P到某一位置时，电压表示数（如图乙所示）为______V，若他想测量小灯泡的额定功率，应将图甲中滑动变阻器的滑片P向______（选填“A”或“B”）端移动，使电压表的示数为______V；
(4)小宇同学继续移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成如图丙所示的I—U关系图象，根据图象信息，可计算出小灯泡的额定功率是______W，还可以得出：小灯泡的实际功率随实际电压的增大而______（选填“增大”、“减小”或“不变”）。
18．（4分）图为探究物体（钢球）动能大小跟哪些因素有关的实验装置．
（1）实验原理：
①钢球从平滑斜面上由静止开始向下运动，到达斜面底端时的速度只与钢球起点位置的高度有关．起点位置越高，该速度越_____．
②钢球从平滑斜面上由静止开始向下运动，在水平木板上撞击木块，而钢球所具有的动能大小可以根据__来判断．
（2）实验现象：
①实验中，让不同的钢球从斜面上相同高度处由静止向下运动．是为了探究动能大小与_____关系．
②我们知道物理学中功和能量单位是相同的，下列不是能量单位的是（___）
A． V.A B．W.s C．N.m D．V.A．s
19．（4分）小明在“测量小灯泡的电功率”实验中，小灯泡标有“2.5V”字样，电源电压恒为6V。
（1）请用笔画线代替导线，将如图甲所示的电路连接完整；
（____________）
（2）小明进行了4次测量，并将有关数据及现象记录在表格中。在第1次实验中小灯泡不亮的原因是____________；分析表中信息，小灯泡的额定功率为________W，此实验中滑动变阻器的最大阻值至少是________Ω；
（3）完成上述实验后，小明发现另一只标有额定电流为I额的小灯泡，不用电压表，他设计了如图丙所示的电路测量小灯泡的额定功率，实验方案如下，请你将实验方案补充完整，（已知电源电压不变，滑动变阻器R1的最大阻值为R0）
①按电路图连接电路；
②只闭合开关S1，移动R1的滑片，使电流表的示数为I额，灯泡正常发光；
③只闭合开关S2，保持R1的滑片位置不动，移动R2的滑片，使电流表的示数为I额；
④只闭合开关S2，_____________________________，将R1的滑片移到最左端，电流表的示数为I1，将R1的滑片移到最右端，电流表的示数为I2。小灯泡额定功率的表达式：_____________。
四、作图题（共16分）
20．（8分）如图所示，请按照电源的正负极在图中标注出磁感线的方向、小磁针的N、S极。
21．（8分）爱学好问的小梦发现家里的电吹风可以吹热风和冷风，用电热丝、电动机、和两个开关设计出电吹风的部分电路图，请你帮他将电路图设计完成（如图所示），要求：只闭合S1只有电动机工作，吹冷风；S1和S2同时闭合，电动机和电热丝同时工作，吹热风。
（______）
五、计算题（共22分）
22．（10分）如图所示，有一块边长为10cm的正方体木块漂浮在水面上，其下表面距水面6cm，求：（）
（1）水对木块下表面的压强；
（2）木块受到的浮力；
（3）木块的密度。
23．（12分）小明家新安装了一台装有200kg水的太阳能热水器，加满水后，经过一段时间阳光的照射，水温由原来的20℃升高到了40℃ 。（水的比热容、焦炭的热值q=3.0 × 107 J/kg）求：
（1）在这一段时间内水吸收了多少热量?
（2）若这些热量由效率为20%的火炉燃烧焦炭来提供，则需要燃烧多少kg的焦炭?
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、B
3、B
4、B
5、C
6、C
7、A
8、B
9、C
10、A
11、D
12、B
二、填空题（每题5分，共4题，20分）
13、10 5 2
14、变小 变大
15、太阳能（光）
16、负 不一定
三、实验题（共12分）
17、 连接电路时开关未断开 滑动变阻器的滑片未处于最大阻值处 2.2 B 2.5 0.5 增大
18、大 小球推动木块移动的距离 质量 A
19、 灯泡的实际功率太小 0.7 55 保持R2的滑片位置不动
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）600Pa；（2）6N；（3）
23、 (1) 1.68×107J；(2)2.8kg。
实验次数
电压U/V
电流I/A
小灯泡亮度
1
0.5
0.10
不亮
2
1.5
偏亮
3
2.5
0.28
正常
4
2.8
0.30
更亮
