2023-2024学年内蒙古九上物理期末联考试题含答案
展开
这是一份2023-2024学年内蒙古九上物理期末联考试题含答案，共13页。试卷主要包含了答题时请按要求用笔，通常情况下，属于导体材料的是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项:
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1.5分，共30题，45分）
1．如图所示事例中，属于热传递改变内能的是
A．钻木取火B．下滑时臀部发热
C．暖手宝取暖D．汽油机做功冲程
2．关于导体的电阻，下列说法正确的是
A．导体的电阻与导体两端的电压成正比
B．导体的电阻与通过导体的电流成反比
C．导体两端电压为零时，导体的电阻也为零
D．导体的电阻与电流、电压大小无关
3．在晴朗干燥的冬日里，如果用塑料梳子梳干燥的头发，会发现头发越梳越蓬松，其主要原因是（ ）
A．梳头时，空气进入头发
B．头发和梳子摩擦后，头发带同种电荷相互排斥
C．梳子对头发有力的作用
D．梳头时，头发的毛囊会收缩

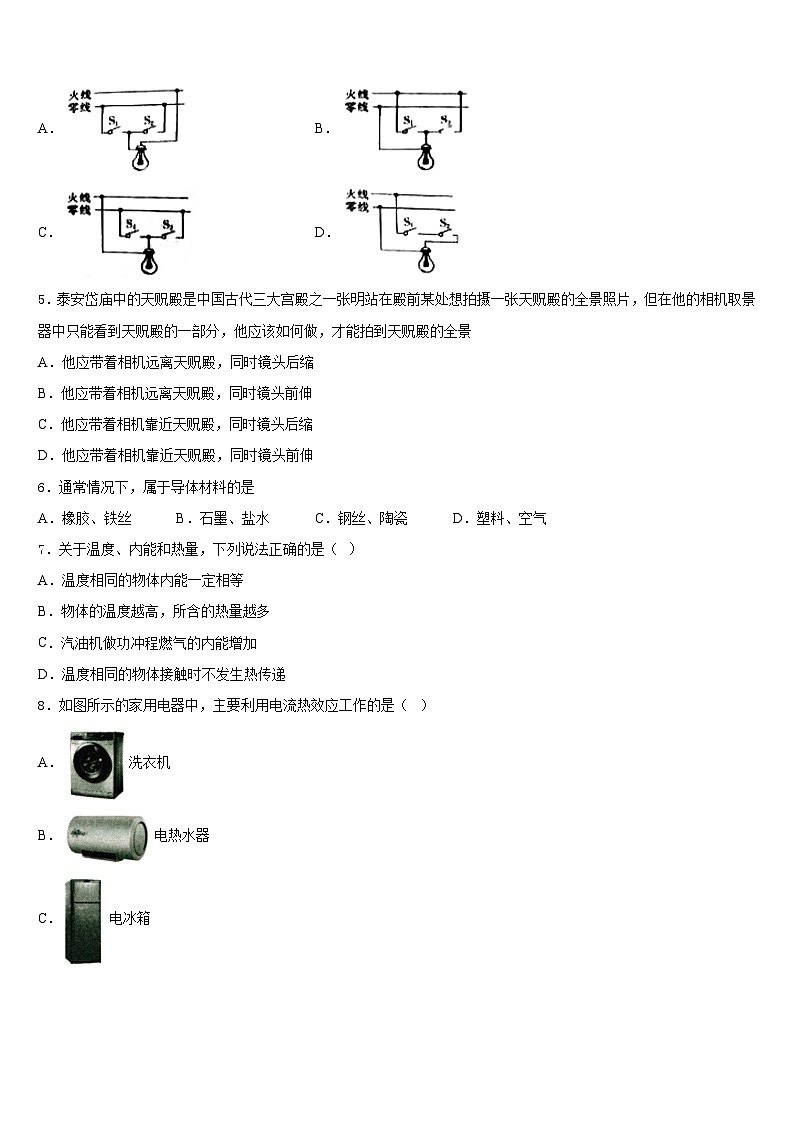

4．声控开关在静音时处于断开状态，在接收到一定响度的声音时会自动闭合 一段时间．某市地下通道两端的入口处，分别装个声控开关S1、S2来控制同一盏电灯，以确保行人不管从哪端进入，电灯都能接通电源发光．下列符合设计要求和安全要求的电路是
A．B．
C．D．
5．泰安岱庙中的天贶殿是中国古代三大宫殿之一张明站在殿前某处想拍摄一张天贶殿的全景照片，但在他的相机取景器中只能看到天贶殿的一部分，他应该如何做，才能拍到天贶殿的全景
A．他应带着相机远离天贶殿，同时镜头后缩
B．他应带着相机远离天贶殿，同时镜头前伸
C．他应带着相机靠近天贶殿，同时镜头后缩
D．他应带着相机靠近天贶殿，同时镜头前伸
6．通常情况下，属于导体材料的是
A．橡胶、铁丝B．石墨、盐水C．钢丝、陶瓷D．塑料、空气
7．关于温度、内能和热量，下列说法正确的是（ ）
A．温度相同的物体内能一定相等
B．物体的温度越高，所含的热量越多
C．汽油机做功冲程燃气的内能增加
D．温度相同的物体接触时不发生热传递
8．如图所示的家用电器中，主要利用电流热效应工作的是（ ）
A．洗衣机
B．电热水器
C．电冰箱
D．笔记本电脑

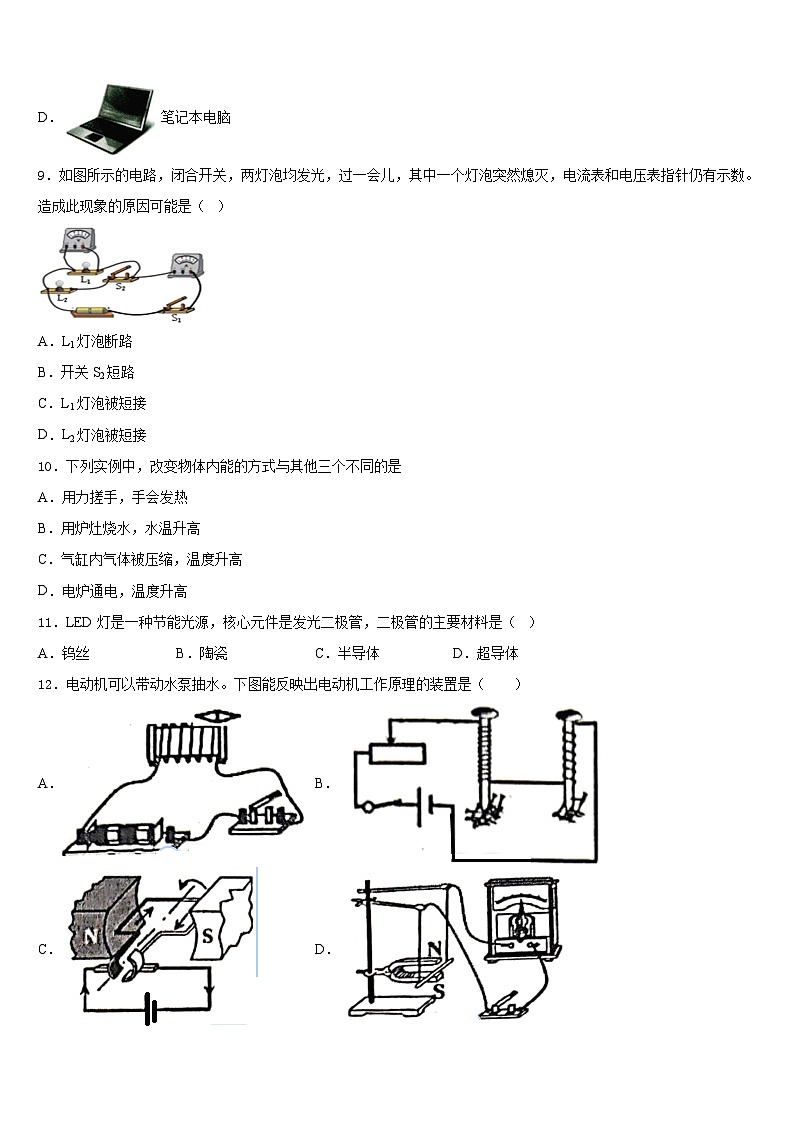

9．如图所示的电路，闭合开关，两灯泡均发光，过一会儿，其中一个灯泡突然熄灭，电流表和电压表指针仍有示数。造成此现象的原因可能是（ ）
A．L1灯泡断路
B．开关S2短路
C．L1灯泡被短接
D．L2灯泡被短接
10．下列实例中，改变物体内能的方式与其他三个不同的是
A．用力搓手，手会发热
B．用炉灶烧水，水温升高
C．气缸内气体被压缩，温度升高
D．电炉通电，温度升高
11．LED灯是一种节能光源，核心元件是发光二极管，二极管的主要材料是（ ）
A．钨丝B．陶瓷C．半导体D．超导体
12．电动机可以带动水泵抽水。下图能反映出电动机工作原理的装置是（ ）
A．B．
C．D．
13．有两个灯泡L1和L2，分别标有“PZ110 V—40 W”和“PZ110 V一60 W”字样，若不考虑温度对灯丝电阻的影响，下列说法不正确的是
A．都正常发光时，通过L2的电流大
B．并联后，接在110 V的电源上，L2消耗的功率大
C．串联后，接在220 V的电源上，它们都能正常工作
D．串联后.接在110 V的电源上，L1消耗的功率大
14．如图所示在“探究串联电路中的电压关系”时，小华用电压表测出ab、bc、ac两端电压分别为Uab＝1.5V，Ubc＝1.5V，Uac＝3V，在表格中记录数据后，下一步应该做的是( )
A．改变电源电压，至少再测两组电压值
B．换用规格不同的小灯泡，至少再测出两组电压值
C．分析数据，得出结论
D．整理器材，结束实验
15．符合安全要求的家用电能表及其配套装置如图所示，家中已有部分用电器正在工作，把一个800W的电吹风插头插进插座。闭合电吹风的开关时，空气开关跳闸，以下判断正确的是（ ）
A．电能表工作时的电流不应超过10A
B．电能表转盘每转一圈，用电器耗电1200kW·h
C．家中同时工作的用电器，总功率不应超过4400W
D．一定是电吹风或其使用的插头发生了短路
16．电路两端电压增为原来的3倍，电路的电阻降为原来的0.5倍，在相同时间内，电流产生的热量是原来的（ ）
A．6倍B．9倍C．18倍D．1.5倍
17．关于温度、内能、热量，下列说法正确的是（ ）
A．物体温度越高，含有的热量越多
B．物体运动越快，内能越大
C．热传递能改变物体的内能
D．0℃的冰块，其内能为零
18．如图所示，在探究“串联电路电压的关系”时，闭合开关S后，电压表V1的示数是2.5V，V2的示数是3.8V，则电压表V3的示数是
A．1.3VB．2.5VC．3.8VD．6.3V
19．关于家庭电路和安全用电常识，下列说法中正确的是
A．对人体安全的电压不高于220V
B．家庭电路中各用电器都是串联的
C．家庭电路中空气开关跳闸，一定是电路中某处发生短路
D．使用测电笔时手必须接触笔尾金属体
20．下列关于能量转化现象的说法中，错误的是（ ）
A．蓄电池充电时，化学能转化为电能B．电流做功将电能转化为其它形式的能
C．燃料燃烧时将化学能转化为内能D．电饭锅工作时将电能转化为内能
21．下列实例中，属于机械能转化为内能的是
A．流星穿过大气层时发热发光
B．冬天，嘴对着双手哈气
C．汽油机的做功冲程
D．不锈钢汤勺放在热汤中
22．生活中我们常看到“白气”，下列有关“白气”形成的说法中正确的是( )
A．文艺演出时舞台上经常释放“白气”，这是干冰在常温下的升华现象
B．夏天从冰箱里取出的冰棍周围冒“白气”，这是空气中水蒸气凝华的现象
C．深秋清晨的河面上经常出现“白气”，这是河面上水蒸气汽化的现象
D．冬天水烧开后壶嘴处喷出“白气”，这是壶嘴喷出水蒸气液化的现象
23．下列有关热现象说法正确的是（ ）
A．物体放出热量，内能一定减少，温度一定降低
B．燃料的热值越大，放出的热量越多
C．物体温度越高，所含的热量越多
D．比热容是物质的一种特性，只与物质的种类和状态有关
24．如图是电吹风的电路图，以下说法正确的是（ ）
A．当选择开关位于时，电吹风吹冷风
B．当选择开关位于时，电吹风吹热风
C．吹热风时，电动机与电热丝是串联的
D．当选择开关位于时，电吹风总功率最大
25．首先发现电流周围存在磁场的物理学家是（ ）
A．奥斯特B．焦耳C．沈括D．安培
26．关于家庭电路，下列说法正确的是（ ）
A．电能表是用来测量电路消耗电能的仪表，应安装在总开关之前
B．电热毯内的电阻丝断了，只需将断头接上后仍可安全使用
C．当电路因故障导致保险装置断开时，只需更换保险丝或使空气开关复位
D．家用电器或电线着火时，应立即浇水灭火
27．下列有关电现象的说法中正确的是
A．验电器的工作原理是同种电荷互相排斥
B．摩擦起电是利用摩擦的方式创造电荷
C．电荷的移动形成电流
D．与丝绸摩擦过的玻璃棒带负电荷
28．天气由阴雨转为晴朗时室内的瓷砖地板和墙壁上有时会出现小水珠，即“回潮”现象。“回潮”时发生的物态变化是
A．汽化B．液化C．凝固D．升华
29．关于电流、电压、电阻的关系，下列说法中错误的是( )
A．导体两端的电压一定时，导体的电阻跟通过导体的电流成反比
B．导体电阻一定时，导体中的电流跟这段导体两端的电压成正比
C．导体的电阻与导体两端的电压、导体中的电流大小无关
D．导体中的电流跟其两端的电压成正比，跟导体的电阻成反比
30．.下列事实不能作为相应观点的证据的是
A．尘土飞扬，说明分子是运动的
B．电解水得到氢气和氧气，说明分子是可分的
C．气体被压缩后体积发生了较大变化，说明气体分子间的距离大
D．将两个干净平整的铅柱紧压在一起会结合起来，说明分子间存在引力
二、填空题（每空1分，共10题，20分）
31．用图的装置演示气体扩散现象，其中一瓶装有密度比空气大的红棕色二氧化氮气体，另一瓶装有空气．为了有力地证明气体发生扩散，装二氧化氮气体的应是___(填“A”或“B”)瓶．根据____________________现象可知气体发生了扩散．
32．如图甲所示的电路中，电源电压不变，R1为定值电阻。闭合开关S，将滑动变阻器R2的滑片P在a、b两端之间移动的过程中，电压表和电流表的示数变化情况如图乙所示，则电源电压为______V， R1的阻值为______Ω，R2的最大阻值为_____Ω。当滑动变阻器的滑片P在中点时，两电表的示数对应图乙中的_____点（选填“A”、“B”、“C”、“D”或“E”）
33．如图所示，在直流电动机的工作过程中，“换向器”起了关键的作用，它能使线圈刚刚转过平衡位置时就自动改变线圈中电流的_______，从而实现通电线圈在磁场中连续转动．电动机工作时是把电能转化为________．
34．远距离输电要采用高压输电。如果保证输送的电功率不变，将输电电压升高到原来的100倍，则输电线上的电流就变为原来的_____，输电线上的能量损失就减小到原来的_____。
35．某同学观察到他家里的电能表如图所示。他家同时工作的用电器的总功率不能超过_____W；该同学观察到当他家里只有一台电热水器工作时，这个电能表上的转盘在4min内转过了300转，则这台热水器的实际功率是_____kW。
36．在热机的四个冲程中，把机械能转化为内能的是_____冲程．汽油机工作时要产生大量的热，通常采用水循环将热带走，这是利用水_____的特性．
37．相同质量的干木柴和焦炭完全燃烧所放出的热量不同，这是由于不同种燃料_____不同．
38．如图所示是内燃机某一冲程的示意图，其中喷油嘴正在喷油，由图可知：
(1)这种内燃机是______（填“汽”或“柴”）油机；
(2)它在吸气冲程吸入的物质是______（填“空气”、“汽油”、“柴油”或“空气和汽油的混合物”）；
(3)如图所示冲程中其能量转化是把______能转化为______能。
39．二节普通5号干电池的电压是______V，对人体的安全电压是________V，家用电器都是_______在电路中的，教室里的风扇和它对应的开关应该是________的（后两空填“串联”或“并联”）。
40．小鹏同学家的电能表如图所示，则电能表显示小鹏家的电能表从零示数开始至今已经转过____转。小鹏同学把电暖器单独接入家庭电路并使其工作，发现电能表的转盘在0.5h内转过1800圈，电暖器此过程的实际电功率是____W，小鹏同学家此时的电能表示数为____。
三、实验题（每空1分，共2题，15分）
41．在做“探究凸透镜成像规律”的实验中：
（1）小莉将凸透镜正对太阳光，在透镜的另一侧移动光屏，在距透镜10cm处，屏上呈现出最小最亮的光斑，则此凸透镜的焦距约是____cm．
（2）小莉同学做实验时，发现烛焰在光屏上的像如图所示，若要使烛焰在光屏中心成像，只调节光屏，应将光屏向_____（选填“上”或“下”）移动．
（3）若将烛焰移至距凸透镜15cm处，移动光屏，使烛焰在屏上得道倒立、_____清晰的实像，______（选填“照相机”、“投影仪”或“放大镜）就是应用这一原理制成的．
（4）小莉同学将自己的近视眼镜镜片放在了蜡烛与凸透镜（靠近凸透镜）之间，移动透镜和光屏，直到在光屏上得到了一个倒立缩小的清晰的像．将近视眼镜镜片取下，发现光屏上的像变模糊了．
①为了使屏上的像重新变得清晰，在不移动蜡烛和凸透镜位置的前提下，应将光屏向__（左/右）移动．
②下列四个选项中，能正确表示小莉同学近视眼成像和矫正情况的是_________
A．乙甲； B．丙甲； C．乙丁； D．丙丁
（5）当烛焰通过凸透镜在光屏上成一实像时，如果透镜上落上一只小虫，则光屏上所成的像_____（选填“完整”或“不完整”），像的明暗将____（选填“变亮”或“变暗”或“不变”）．
42．小刚同学要测量额定电压为3.8V小灯泡的额定功率。
（1）连接不完整的实物电路如图所示，请用笔画线代替导线，完成实物电路连接。
（______）
（2）闭合开关前应把滑动变阻器的滑片调到_____（选填“左”或“右”）端。
（3）小刚合理地连接好电路，闭合开关，无论怎样调节滑动变阻器灯泡都不亮。于是小刚提出以下猜想：A．可能是灯丝断了B．可能是小灯泡短路C．可能是变阻器开路。究竟哪个猜想正确，可根据电流表和电压表的示数进行判断（电流表、电压表均无故障）。下表给出了电流表、电压表可能出现的几种情况，请判断每种情况下哪个猜想是正确的，并把其序号填写在对应的空格里。
（4）小刚排除故障后，调节滑动变阻器使小灯泡正常发光，此时电流表示数如图所示，则通过小灯泡的电流为______A，小灯泡的额定功率为_______W。
四、计算题（每题10分，共2题，20分）
43．某家庭利用天然气热水器加热40kg初温为15℃的水，消耗了0.1m3的天然气使水温升高了20℃，已知c水＝4.2×103J/（kg•℃），q天然气＝4×107J/m3，求：
（1）水吸收的热量；
（2）完全燃烧0.1m3的天然气放出的热量；
（3）天然气热水器的热效率。
44．如图所示，是某种电热器的部分简化电路图，电源电压220V，R1 = 220Ω、R2 = 110Ω，通过开关断开与闭合可实现高温和低温两档位的转换。
求：（1）闭合开关S时电热器处于哪个档位；
（2）电热器在低温工作时的电功率；
（3）在高温档工作1min产生的热量。
参考答案
一、选择题（每题1.5分，共30题，45分）
1、C
2、D。
3、B
4、B
5、A
6、B
7、D
8、B
9、A
10、B
11、C
12、C
13、C
14、B
15、C
16、C
17、C
18、D
19、D
20、A
21、A
22、D
23、D
24、D
25、A
26、A
27、A
28、B
29、A
30、A
二、填空题（每空1分，共10题，20分）
31、B A瓶内出现红棕色气体
32、6 10 20 B
33、方向 机械能
34、
35、8800 1.5
36、压缩 比热容大
37、热值
38、柴 空气 内 机械
39、3 不高于36 并联 串联
40、1.686×105 1200 56.8
三、实验题（每空1分，共2题，15分）
41、10 上 放大 投影仪 左 B 完整 变暗
42、见解析所示 右 B A C 0.34 1.292
四、计算题（每题10分，共2题，20分）
43、（1）3.36×106J；（2）4×106J；（3）84%。
44、（1）高温档（1）220W（1）39600J
