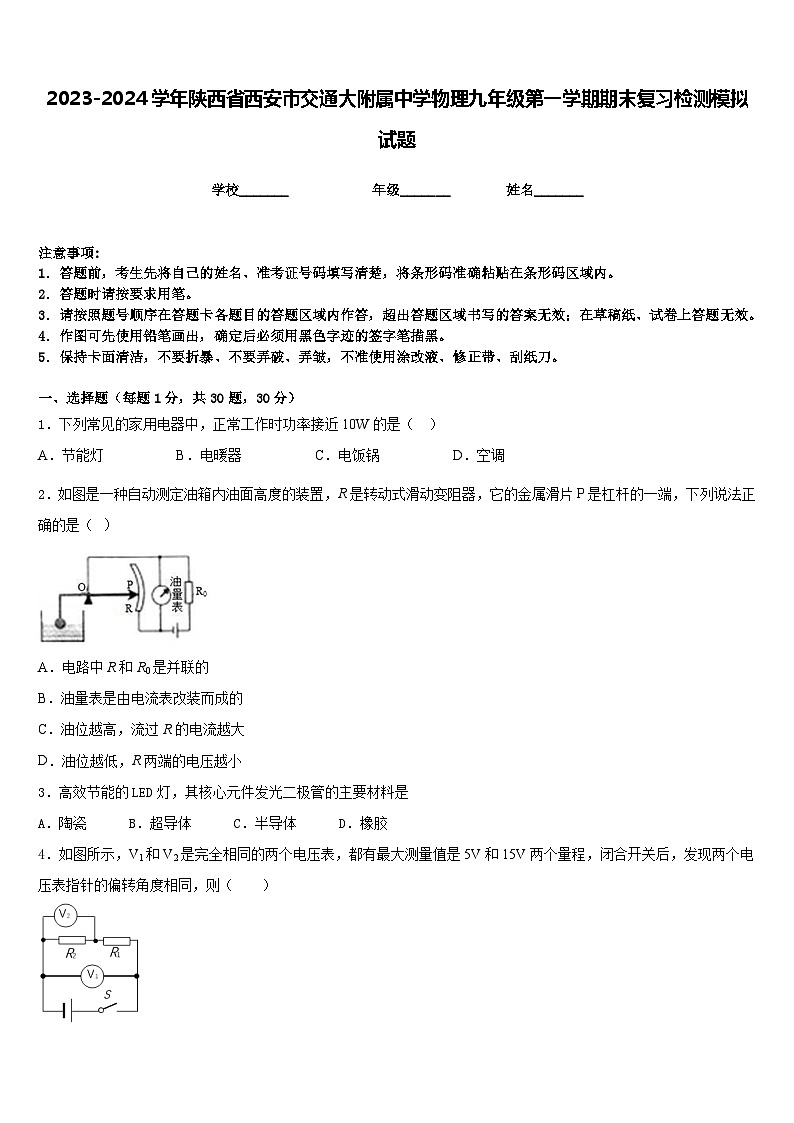

2023-2024学年陕西省西安市交通大附属中学物理九年级第一学期期末复习检测模拟试题含答案
展开
这是一份2023-2024学年陕西省西安市交通大附属中学物理九年级第一学期期末复习检测模拟试题含答案，共10页。试卷主要包含了答题时请按要求用笔，下列作图错误的是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项:
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1分，共30题，30分）
1．下列常见的家用电器中，正常工作时功率接近10W的是（ ）
A．节能灯B．电暖器C．电饭锅D．空调
2．如图是一种自动测定油箱内油面高度的装置，R是转动式滑动变阻器，它的金属滑片P是杠杆的一端，下列说法正确的是（ ）
A．电路中R和R0是并联的
B．油量表是由电流表改装而成的
C．油位越高，流过R的电流越大
D．油位越低，R两端的电压越小
3．高效节能的LED灯，其核心元件发光二极管的主要材料是
A．陶瓷 B．超导体 C．半导体 D．橡胶

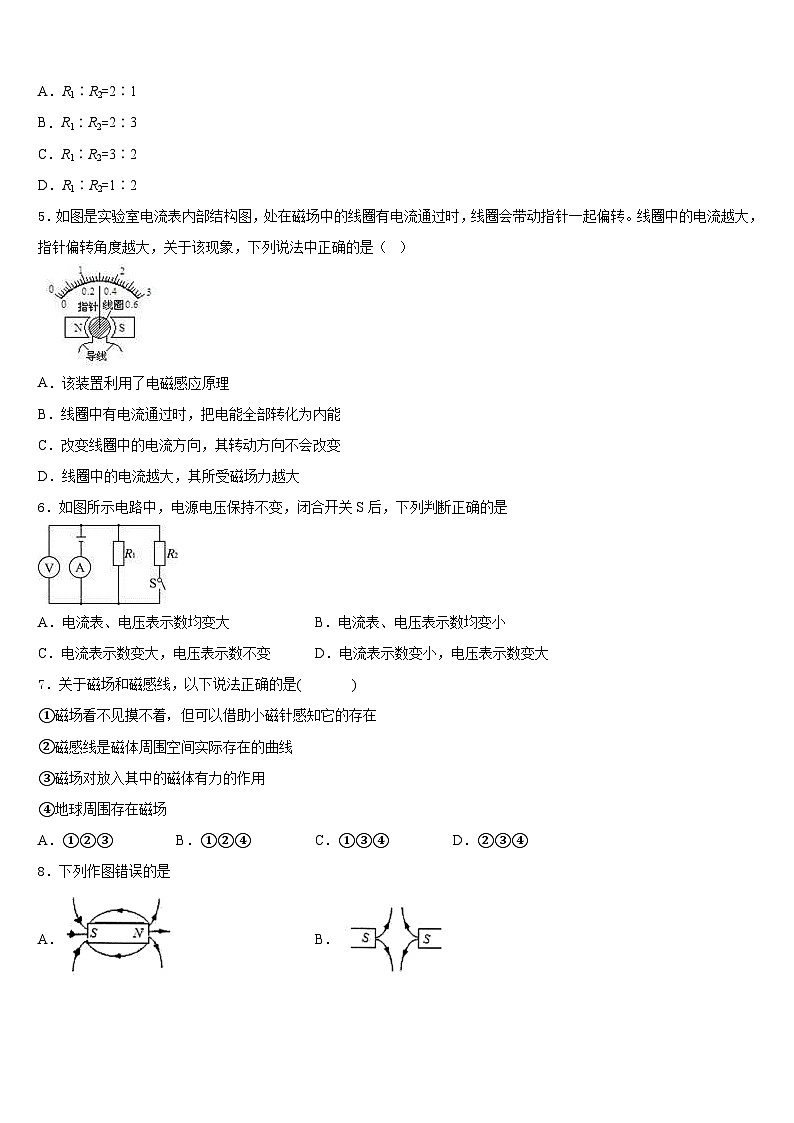

4．如图所示，V1和V2是完全相同的两个电压表，都有最大测量值是5V和15V两个量程，闭合开关后，发现两个电压表指针的偏转角度相同，则（ ）
A．R1∶R2=2∶1
B．R1∶R2=2∶3
C．R1∶R2=3∶2
D．R1∶R2=1∶2
5．如图是实验室电流表内部结构图，处在磁场中的线圈有电流通过时，线圈会带动指针一起偏转。线圈中的电流越大，指针偏转角度越大，关于该现象，下列说法中正确的是（ ）
A．该装置利用了电磁感应原理
B．线圈中有电流通过时，把电能全部转化为内能
C．改变线圈中的电流方向，其转动方向不会改变
D．线圈中的电流越大，其所受磁场力越大
6．如图所示电路中，电源电压保持不变，闭合开关S后，下列判断正确的是
A．电流表、电压表示数均变大B．电流表、电压表示数均变小
C．电流表示数变大，电压表示数不变D．电流表示数变小，电压表示数变大
7．关于磁场和磁感线，以下说法正确的是( )
①磁场看不见摸不着，但可以借助小磁针感知它的存在
②磁感线是磁体周围空间实际存在的曲线
③磁场对放入其中的磁体有力的作用
④地球周围存在磁场
A．①②③B．①②④C．①③④D．②③④

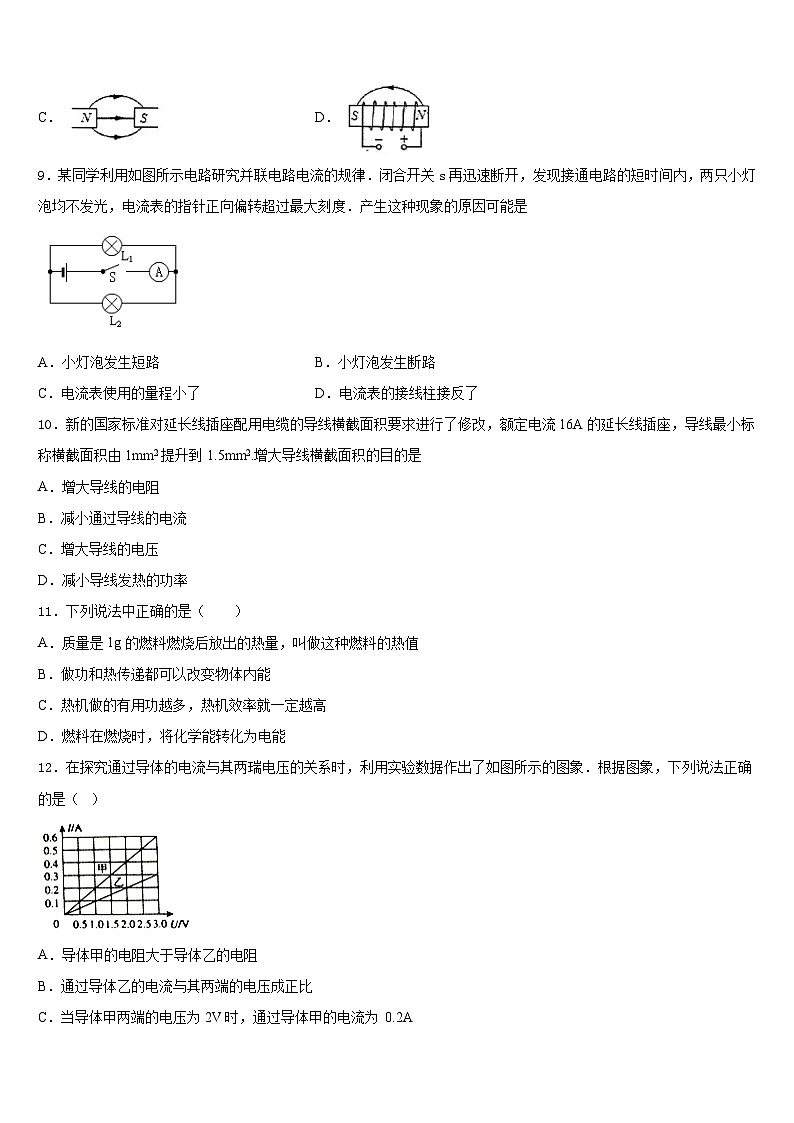

8．下列作图错误的是
A．B．
C．D．
9．某同学利用如图所示电路研究并联电路电流的规律．闭合开关s再迅速断开，发现接通电路的短时间内，两只小灯泡均不发光，电流表的指针正向偏转超过最大刻度．产生这种现象的原因可能是
A．小灯泡发生短路B．小灯泡发生断路
C．电流表使用的量程小了D．电流表的接线柱接反了
10．新的国家标准对延长线插座配用电缆的导线横截面积要求进行了修改，额定电流16A的延长线插座，导线最小标称横截面积由1mm2提升到1.5mm2.增大导线横截面积的目的是
A．增大导线的电阻
B．减小通过导线的电流
C．增大导线的电压
D．减小导线发热的功率
11．下列说法中正确的是（ ）
A．质量是1g的燃料燃烧后放出的热量，叫做这种燃料的热值
B．做功和热传递都可以改变物体内能
C．热机做的有用功越多，热机效率就一定越高
D．燃料在燃烧时，将化学能转化为电能
12．在探究通过导体的电流与其两瑞电压的关系时，利用实验数据作出了如图所示的图象．根据图象，下列说法正确的是（ ）
A．导体甲的电阻大于导体乙的电阻
B．通过导体乙的电流与其两端的电压成正比
C．当导体甲两端的电压为2V时，通过导体甲的电流为 0.2A
D．将两导体并联后接在 3V的电源上时，干路中的电流为 0.6A
二、填空题（每题5分，共4题，20分）
13．标有“6V 1.5W”的小灯泡接在电源电压为9V的电路上，要让灯泡正常发光，需要_____（选填“串联“或“并联”一个阻值为_____的定值电阻．
14．电能表是测量_____的工具．如图所示是探究电流热效应跟什么因素有关的实验装置，电阻丝R1的阻值是电阻丝R2的阻值的两倍，接通电源后，R1、R2产生热量之比为_____；若将两瓶的电阻丝并联后接入同一电路中，R1、R2产生热量之比为_____．
15．如图所示，电源电压保持不变，开关S闭合后，灯L1、L2都能正常工作，甲、乙两个电表的示数之比是2：5，此时灯L1、L2的电阻之比是_____，电流之比是_____．
16．如图所示，是某物质的凝固图像，第20min的内能_____（选填“大于”“小于”或“等于”）第10min的内能；若该物质是均匀放热，且质量不变，那么500g该液体从A点降温到B点，要放出______J的热量；从图像可以看出，该物质液态与固态的比热容之比为______。（常见物质比热容：水，酒精，水银）
三、实验题（共12分）
17．（4分）在图所示的电路中，电源电压保持不变，R1为定值电阻，R2为滑动变阻器，闭合开关S，调节滑动变阻器，将滑动变阻器的滑动触头P从最左端移动到最右端。两电压表的示数随电路中电流变化的完整过程图线如图所示。则：
（1）判断图线________（甲“或“乙”）是电压表V2示数随电流变化的图线。
（2）滑动变阻器的最大阻值为多少_______？
（3）如果将定值电阻R1阻值换为20Ω，同样将滑动变阻器的滑动触头P从最左端滑到最右端。请在图中画出两电压表的示数随电路中电流变化的完整过程图线。
（__________）
18．（4分）如图甲所示是小刚“测小灯泡电功率”的实验电路。其中电源电压为6V，小灯泡额定电压为2.5V、电阻约为10Ω。滑动变阻器有A规格“10Ω、2A”、B规格“50Ω、1A”可选。
（1）本实验应该选择_______规格的滑动变阻器。（选填“A”或“B”）
（2）正确连接电路后闭合开关，小刚发现电流表和电压表有示数但都很小，且看不到小灯泡发光，其原因可能是_______。
（3）当变阻器滑片P移到某一位置时，电压表示数2V。要测小灯泡的额定功率，应将滑片P向_______（选填“左”或“右”）端移动，使电压表示数为2.5V，此时电流表示数如图乙，则此小灯泡的额定功率是________W。
（4）完成上述实验后，小明设计了如图丙所示的电路，测出了额定电流为I额的小灯泡L2的额定功率．实验方案如下：（电源电压不变，滑动变阻器R1的最大阻值为R0）
①按电路图连接电路；
②只闭合开关S、S2，移动R1滑片，使电流表的示数为I额，灯泡L2正常发光；
③断开S2，闭合开关S、S1，保持R1滑片位置不动，移动R2滑片，使电流表的示数为I额；
④保持R2 滑片位置不动，将另一个滑动变阻器滑片移到最左端，电流表的示数为I1，再将此滑动变阻器的滑片移到最右端，电流表的示数为I2；
⑤小灯泡L2的额定功率的表达式为P额=_______．（用I额、I1、I2、R0表示）
19．（4分）小强做测定“小灯泡的电功率”实验时，所用器材有电压为6V的电源，额定电压为2.5V的小灯泡，以及符合实验要求的滑动变阻器、电表、开关和导线．图A是小强没有连接完的实物电路．
（1）请你用笔画线代替导线，帮小强将实物电路连接完整．
（_____）
（2）小强连接好电路闭合开关，移动滑动变阻器滑片P，发现小灯泡始终不亮，但电压表有示数，电流表无示数，则故障的原因可能是_____（写出一种即可）．
（3）小强排除故障后闭合开关，移动滑动变阻器滑片P到某处，电压表的示数为2.2V，要测量小灯泡的额定功率，应将滑片P向_____端滑动（选填“左”或“右”）．
（4）小强通过移动滑片P，分别记下了多组对应电压表和电流表的读数，并绘制成了图B所示的U﹣I图象．根据U﹣I图象提供的信息，可计算出小灯泡的额定功率是_____W，当加在小灯泡两端的电压为1.5V时，小灯泡的电阻是_____Ω．
四、作图题（共16分）
20．（8分）在图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上.要求：
①电压表测小灯两端的电压；
②闭合电键S，向左端移动滑片P，小灯变亮.
（_______）
21．（8分）如图所示，一根木棒以O点为支点撬动石块，画出作用在A点最小动力F1，并画出阻力F1的力臂L1．
（______）
五、计算题（共22分）
22．（10分）养生壶是一种用于养生保健的烹饮容器，采用新型电加热材料，通电后产生热量把壶内水加热，图是某款养生壶及其铭牌，求：
（1）将一壶水从20℃加热到100℃，水吸收的热量：
（2）若正常工作时，养生壶加热效率为91%.需加热的时间。（计算结果保留至整数）已知水的比热容为4.2×103J/（kg℃）
23．（12分）用如图所示的滑轮组在10s内把重为450N的重物竖直匀速提高2m，己知动滑轮重50N.不计绳重及摩擦，求:
(1)人拉绳做的有用功；
(2)人拉绳做功的功率；
(3)滑轮组的机械效率。
参考答案
一、选择题（每题1分，共30题，30分）
1、A
2、C
3、C
4、A
5、D
6、C
7、C
8、B
9、A
10、D
11、B
12、B
二、填空题（每题5分，共4题，20分）
13、串联 12Ω
14、消耗电能的多少 1:1 1:1
15、3：2 1：1
16、小于
三、实验题（共12分）
17、乙 20
18、B 滑动变阻器接入电路的阻值较大或灯泡的实际功率太小 左 0.6
19、（1）电路图如图所示．（2）小灯泡断路．（3）右．（4）0.5；1．
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)4.03×105J (2)443s
23、 (1) 900J；(2) 100W；(3) 90
