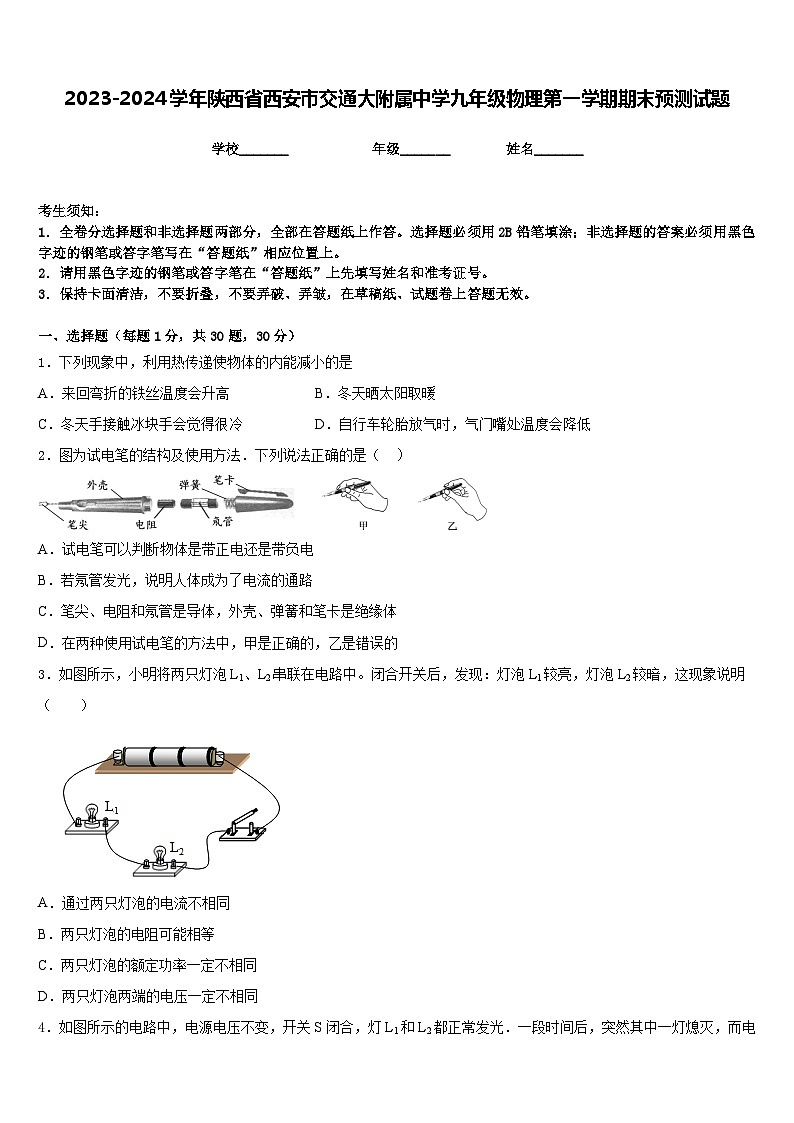

2023-2024学年陕西省西安市交通大附属中学九年级物理第一学期期末预测试题含答案
展开
这是一份2023-2024学年陕西省西安市交通大附属中学九年级物理第一学期期末预测试题含答案，共9页。
学校_______ 年级_______ 姓名_______
考生须知：
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、选择题（每题1分，共30题，30分）
1．下列现象中，利用热传递使物体的内能减小的是
A．来回弯折的铁丝温度会升高B．冬天晒太阳取暖
C．冬天手接触冰块手会觉得很冷D．自行车轮胎放气时，气门嘴处温度会降低
2．图为试电笔的结构及使用方法．下列说法正确的是（ ）
A．试电笔可以判断物体是带正电还是带负电
B．若氖管发光，说明人体成为了电流的通路
C．笔尖、电阻和氖管是导体，外壳、弹簧和笔卡是绝缘体
D．在两种使用试电笔的方法中，甲是正确的，乙是错误的
3．如图所示，小明将两只灯泡L1、L2串联在电路中。闭合开关后，发现：灯泡L1较亮，灯泡L2较暗，这现象说明（ ）
A．通过两只灯泡的电流不相同
B．两只灯泡的电阻可能相等
C．两只灯泡的额定功率一定不相同
D．两只灯泡两端的电压一定不相同
4．如图所示的电路中，电源电压不变，开关S闭合，灯L1和L2都正常发光．一段时间后，突然其中一灯熄灭，而电压表和电流表的示数都不变，出现这一现象的原因可能是
A．灯L1短路B．灯L2短路
C．灯L1断路D．灯L2断路
5．通过实验，最先确定电流产生的热量与哪些因素有关的物理学家是（ ）
A．奥斯特B．帕斯卡C．焦耳D．伽利略
6．如图所示，金属棒ab向右运动时，灵敏电流计的指针会向右摆动，如图所示四种情况而产生的电流方向与如图相同的是( )
A．B．C．D．
7．一般汽油机的一个工作循环分为四个冲程，每个冲程都伴随着能量的转移或转化，其中主要将机械能转化为内能的冲程是（ ）
A．吸气冲程B．压缩冲程C．做功冲程D．排气冲程
8．下列关于能量转化现象的说法中，错误的是（ ）
A．蓄电池充电时，化学能转化为电能B．电流做功将电能转化为其它形式的能
C．燃料燃烧时将化学能转化为内能D．电饭锅工作时将电能转化为内能
9．以下所列家用电器中，正常工作时，电能主要转化为机械能的是( )
A．电风扇B．电水壶C．电饭煲D．电视机
10．为打响蓝天保卫战，能源问题已成焦点，全球能源将发生巨大变革。下列关于能源问题的说法中不正确的是（ ）
A．天然气燃烧产生的二氧化碳，会加剧地球温室效应
B．太阳是人类的“能源之母”，煤、石油、风能、水能等能源都是间接来自太阳能
C．我国最大的核电站--大亚湾核电站的核反应堆应用了核聚变的原理

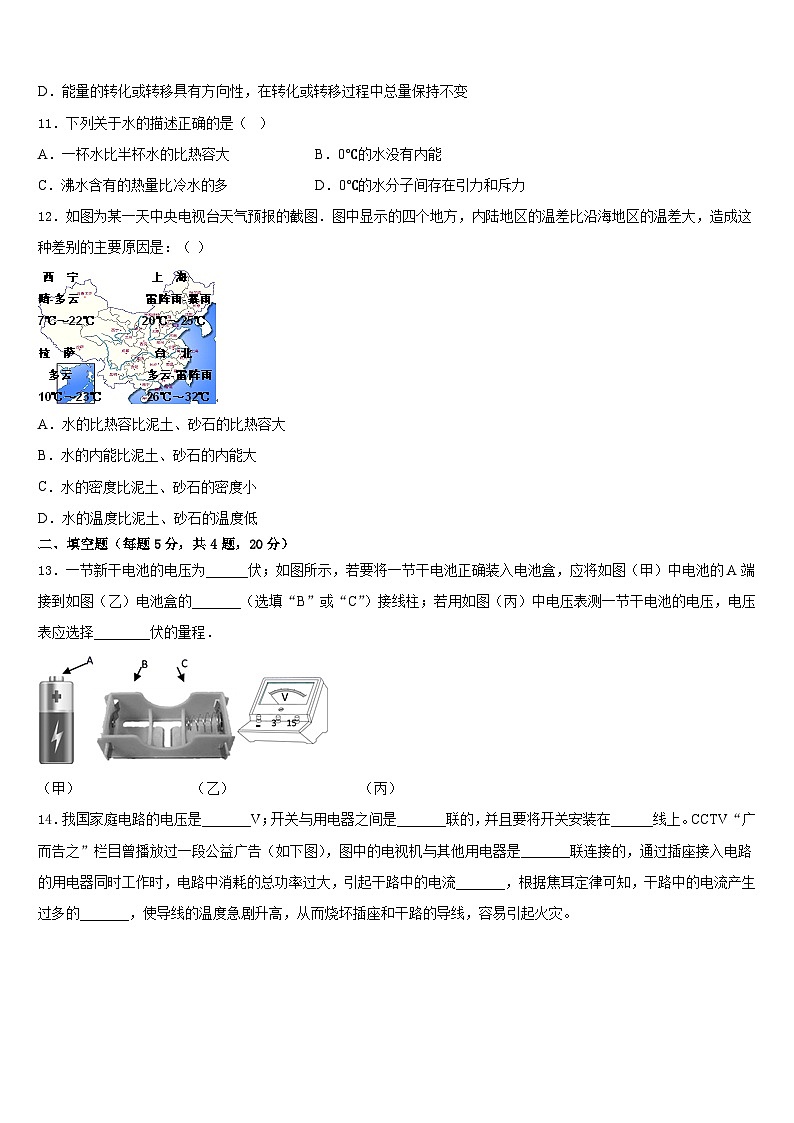

D．能量的转化或转移具有方向性，在转化或转移过程中总量保持不变
11．下列关于水的描述正确的是（ ）
A．一杯水比半杯水的比热容大B．0℃的水没有内能
C．沸水含有的热量比冷水的多D．0℃的水分子间存在引力和斥力
12．如图为某一天中央电视台天气预报的截图．图中显示的四个地方，内陆地区的温差比沿海地区的温差大，造成这种差别的主要原因是：（ ）
A．水的比热容比泥土、砂石的比热容大
B．水的内能比泥土、砂石的内能大
C．水的密度比泥土、砂石的密度小
D．水的温度比泥土、砂石的温度低
二、填空题（每题5分，共4题，20分）
13．一节新干电池的电压为______伏；如图所示，若要将一节干电池正确装入电池盒，应将如图（甲）中电池的A端接到如图（乙）电池盒的_______（选填“B”或“C”）接线柱；若用如图（丙）中电压表测一节干电池的电压，电压表应选择________伏的量程．
（甲） （乙） （丙）
14．我国家庭电路的电压是_______V；开关与用电器之间是_______联的，并且要将开关安装在______线上。CCTV“广而告之”栏目曾播放过一段公益广告（如下图），图中的电视机与其他用电器是_______联连接的，通过插座接入电路的用电器同时工作时，电路中消耗的总功率过大，引起干路中的电流_______，根据焦耳定律可知，干路中的电流产生过多的_______，使导线的温度急剧升高，从而烧坏插座和干路的导线，容易引起火灾。
15．某同学利用一个电池组、两只电压表、一个阻值为3Ω的定值电阻和几根导线来测量一未知电阻Rx的阻值，该同学设计好电路并正确操作后，电压表V1、V2的指针指示情况如图所示。在你不知道电压表如何接入电路的情况下，请判断R的阻值可能为_____Ω、________Ω、________Ω或________Ω。
16．如图所示是一种自动测定油箱内油面高度的装置。 R是滑动变阻器，它的金属片是杠杆的一端。从油量表（由电流表改装而成）指针所指的刻度，就可以知道油箱内油面的高度。若图中电源电压为24V，电流表的量程为0- 0.6A，滑动变阻器的最大值为60Ω，为了保证电流表不超量程，保护电阻R'的最小阻值应是_______Ω，如果油量表由电压表改装，在油量减少时，电压表示数也减少，电压表应该接在________两端。
三、实验题（共12分）
17．（4分）如图所示，小明在探究“电流与电阻关系”的实验中，提供的器材有：电源（电压9V、电流表、电压表、滑动变阻器R（“30Ω0.5A"）、电阻箱R0、开关及导线若干。
（1）小明连接的图甲电路中有一根导线连接错误，请在接错的导线上打“×”。
（__________）
（2）改正错误后闭合开关，小明调节电阻箱接入50Ω的电阻，移动变阻器的滑片，使电压表示数达到某值时，电流表示数如图乙所示，则此时电路中的电流为_____A。
（3）换成30Ω电阻，缓慢向_____（选填“A”或“B”）移动滑动变阻器的滑片P，同时观察_____（选填“电压表”或“电流表”）示数的变化，当电压表的示为._____V时，停止移动划片，读出电流表示应为_____A．
（4）将30Ω定值电阻换成25Ω定值电阻，重复步骤（3）。实验记录的多组数据如下表所示，分析数据可得出结论：当电压一定时，_____.
（5）实验结束后，小明问老师在此实验中能否换用80Ω的定值电阻进行实验?老师指导小明分析了不能更换的原因.你认为其原因是._____。
18．（4分）在做“探究电流通过导体时产生的热量与什么因素有关”的实验时，小于采用了如图甲所示的实验装置．两个相同且透明的容器中密闭了等量的空气，U形管中液面变化反映了密闭空气温度的变化．
（1）实验中通过观察两个U形管中____的变化来比较电流通过电阻丝产生的热量的多少．
（2）如图甲中，若通电时间相同，发现B玻璃管内液面上升较高，这表明：在电流和通电时间相同的情况下，导体的____越大，产生的热量越多．
（3）小刚采用了如图乙所示的实验装置，这时连通A玻璃管的容器中电热丝的电流是连通B玻璃管容器中电热丝电流的____倍，通电相同时间，发现A玻璃管液面上升较高，这表明：在电阻和通电时间相同的情况下，通过导体的____越大，产生的热量越多．
（4）若通电一段时间后，发现其中一个U形管中液面的高度几乎不变，出现该现象的原因可能是___.
（5）该实验用到的研究物理问题的方法有_____________．
19．（4分）同学们在探究“电功率跟电流和电压的关系”实验时，提供的器材有：两个小灯泡规格分别是L1：“2.5V 0.3A”，L2：“3.8V 0.3A”，学生用电压表、电流表各一块，电源为三节新的干电池，开关一个，（小灯泡两端的电压不能超过其额定电压的1.2倍）
(1)在探究电功率与电压关系时，他们设计的电路如图所示。
①他们接好电路后闭合开关，发现灯L1比L2暗，根据这个现象小冬同学认为：是电流从电源的正极流出，电流逐渐变小的缘故。请你利用提供器材设计一个实验验证小冬说法是否正确。简要说明实验思路：_____。
②请画出探究电功率与电压关系实验时，记录实验数据的表格_____。
(2)在探究电功率与电流关系实验时，
①请你利用提供的器材，设计实验电路，画出电路图。
（______）
②连接好实验电路后，闭合开关，你会发现小灯泡L1比L2_____（选填“亮”或“暗”）。根据这两次实验现象分析，可以说明了小灯泡的亮暗是由灯泡_____决定的。
③为了使第二次实验正常进行，电路是否需要改进，如何改进？_____（可增加实验器材）
四、作图题（共16分）
20．（8分）某额定电压为220V的电动扶梯（已接地），只需在白天且有人时开启，利用红外线开关S1（有人时闭合、无人时断开）及可见光开关S2（白天闭合、夜间断开）即可实现自动控制．请在图中按要求正确完成电路连接．
（________）
21．（8分）图中A、B两个螺线管通电后小磁针在如图位置静止，电流表的连接正确。请在图中画出螺线管B的绕法，并标出小磁针的“N”端。
（_______________）
五、计算题（共22分）
22．（10分）如图所示的电路，电源电压保持不变，的阻值为20Ω，只闭合开关S电流表的示数为；再闭合开关电流表的示数变为，则
（1）此时电路的总功率为多少？
（2）的阻值是多少？
（3）如果把两个电阻串联连到电源两端，闭合开关电路中电流为多少，电阻消耗的功率为多少？
23．（12分）在烧杯中装入0.5kg水，水温为20℃.用酒精灯加热，使水温升高到70℃.求：
（1）水吸收的热量；
（2）最少消耗多少酒精。（c水=4.2×103J/（kg.℃），q酒精=3×107J/kg）
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、B
3、D
4、D
5、C
6、C
7、B
8、A
9、A
10、C
11、D
12、A
二、填空题（每题5分，共4题，20分）
13、1.5 B 0-3
14、220 串 火 并 过大 热量
15、1 1.5 6 9
16、40 R′
三、实验题（共12分）
17、 0.12 B 电压表 6 0.2 通过导体电流与导体电阻成反比 滑动变阻器最大阻值太小，无法达到分压要求
18、液面高度 电阻 两倍 电流 空气盒气密性不好 控制变量法和转换法
19、交换一下这两个灯的位置，让电流先经过灯L1，后经过灯L2，观察两个灯泡的亮度情况
亮 实际功率 在干路上串联一个滑动阻器
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）3W；（2）；（3）；。
23、（1）1.05×105J；（2）0.0035kg
实验次数
定值电阻（Ω）
电流表示数（A）
1
50
2
30
3
25
0.24
灯泡规格
U/V
发光情况
L1（）灯泡
L2（）灯泡
