学校_______ 年级_______ 姓名_______
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．如图所示，把图钉按在铅笔的一端，手握铅笔使图钉钉帽在粗糙的硬纸板上来回摩擦，然后用手轻触钉帽，感觉钉帽的温度明显升高了，甚至发烫。关于该实验，下列说法正确的是( )
A．图钉的温度升高，内能减小
B．图钉的内能增加，纸板的内能也增加
C．改变图钉内能的方式是热传递
D．图钉内能的大小等于图钉克服摩擦力做功的多少
2．南极是世界上最冷的地方，常年平均气温是﹣25℃，如图所示，一天，企鹅妈妈和小企鹅之间发生了一次有趣的对话，它们的部分说法如下，其中正确的是
A．小企鹅：妈妈，这么冷，我都没热量了
B．企鹅妈妈：不对，是没有内能
C．小企鹅：冰天雪地的，可能连水蒸气都没有吧
D．企鹅妈妈：呵呵，水蒸气倒肯定有，因为冰是可以升华的呀

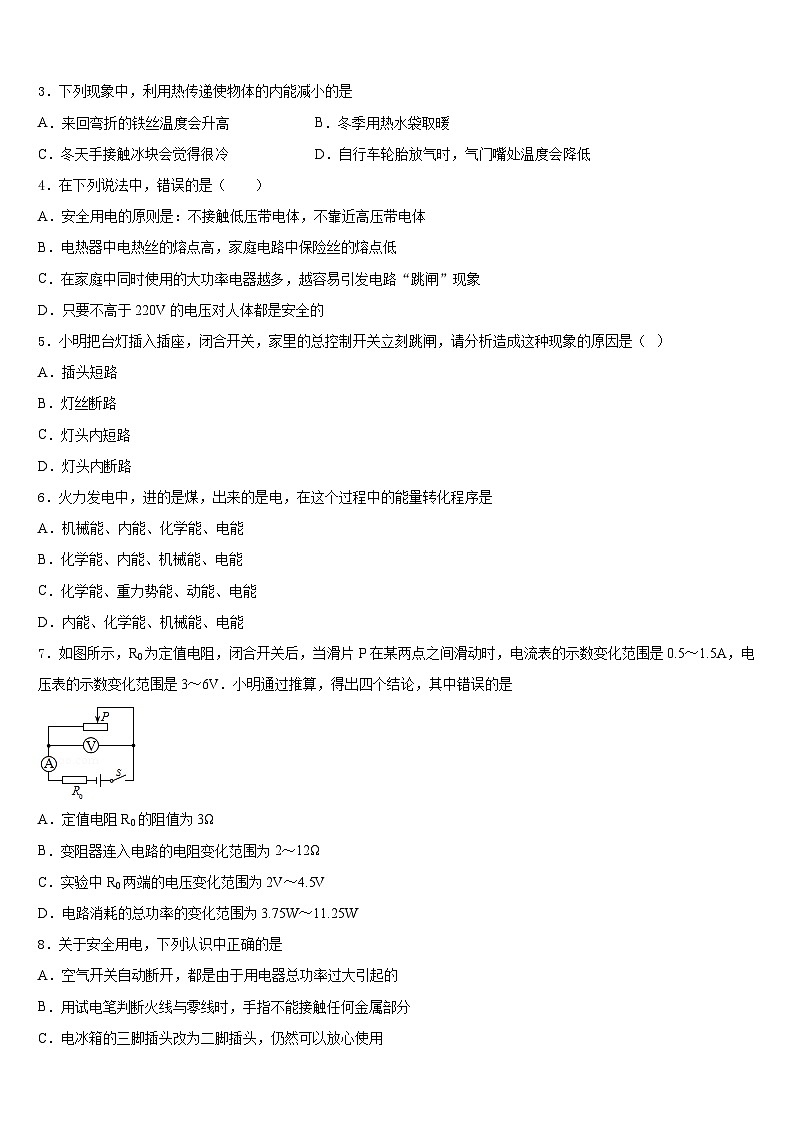

3．下列现象中，利用热传递使物体的内能减小的是
A．来回弯折的铁丝温度会升高B．冬季用热水袋取暖
C．冬天手接触冰块会觉得很冷D．自行车轮胎放气时，气门嘴处温度会降低
4．在下列说法中，错误的是（ ）
A．安全用电的原则是：不接触低压带电体，不靠近高压带电体
B．电热器中电热丝的熔点高，家庭电路中保险丝的熔点低
C．在家庭中同时使用的大功率电器越多，越容易引发电路“跳闸”现象
D．只要不高于220V的电压对人体都是安全的
5．小明把台灯插入插座，闭合开关，家里的总控制开关立刻跳闸，请分析造成这种现象的原因是（ ）
A．插头短路
B．灯丝断路
C．灯头内短路
D．灯头内断路
6．火力发电中，进的是煤，出来的是电，在这个过程中的能量转化程序是
A．机械能、内能、化学能、电能
B．化学能、内能、机械能、电能
C．化学能、重力势能、动能、电能
D．内能、化学能、机械能、电能
7．如图所示，R0为定值电阻，闭合开关后，当滑片P在某两点之间滑动时，电流表的示数变化范围是0.5～1.5A，电压表的示数变化范围是3～6V．小明通过推算，得出四个结论，其中错误的是
A．定值电阻R0的阻值为3Ω
B．变阻器连入电路的电阻变化范围为2～12Ω
C．实验中R0两端的电压变化范围为2V～4.5V
D．电路消耗的总功率的变化范围为3.75W～11.25W
8．关于安全用电，下列认识中正确的是
A．空气开关自动断开，都是由于用电器总功率过大引起的
B．用试电笔判断火线与零线时，手指不能接触任何金属部分
C．电冰箱的三脚插头改为二脚插头，仍然可以放心使用

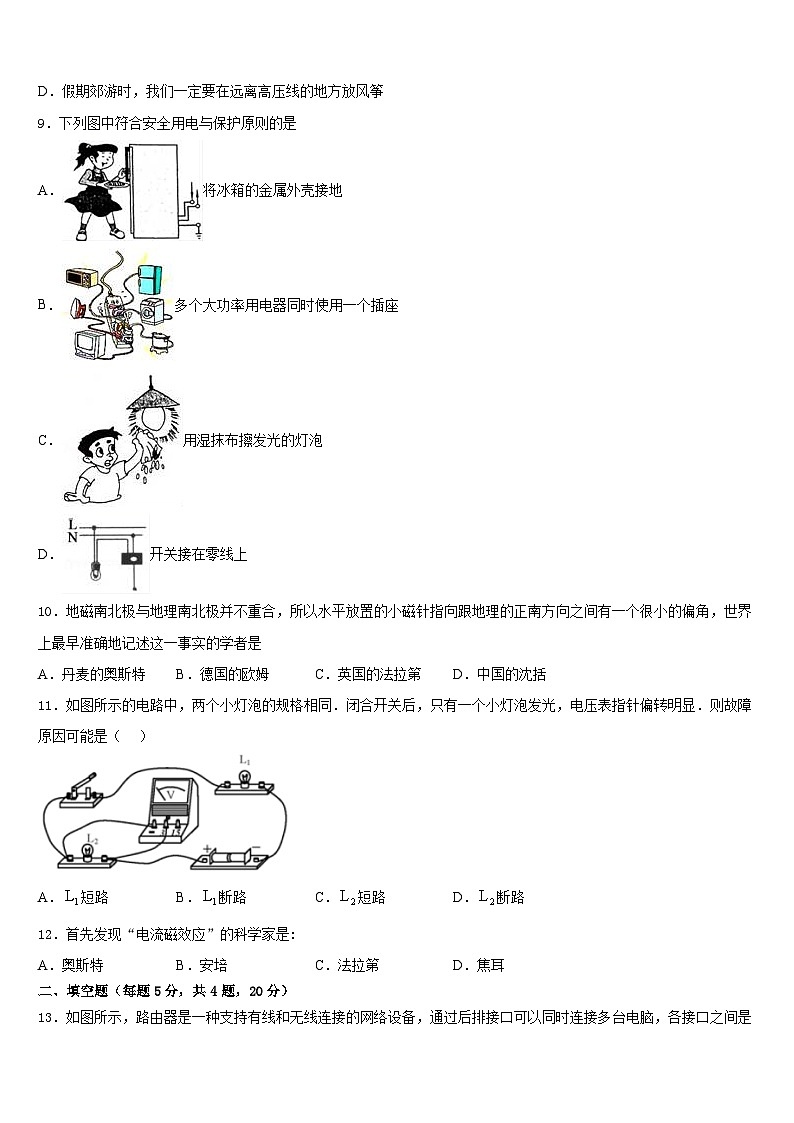

D．假期郊游时，我们一定要在远离高压线的地方放风筝
9．下列图中符合安全用电与保护原则的是
A．将冰箱的金属外壳接地
B．多个大功率用电器同时使用一个插座
C．用湿抹布擦发光的灯泡
D．开关接在零线上
10．地磁南北极与地理南北极并不重合，所以水平放置的小磁针指向跟地理的正南方向之间有一个很小的偏角，世界上最早准确地记述这一事实的学者是
A．丹麦的奥斯特B．德国的欧姆C．英国的法拉第D．中国的沈括
11．如图所示的电路中，两个小灯泡的规格相同．闭合开关后，只有一个小灯泡发光，电压表指针偏转明显．则故障原因可能是（ ）
A．短路B．断路C．短路D．断路
12．首先发现“电流磁效应”的科学家是:
A．奥斯特B．安培C．法拉第D．焦耳
二、填空题（每题5分，共4题，20分）
13．如图所示，路由器是一种支持有线和无线连接的网络设备，通过后排接口可以同时连接多台电脑，各接口之间是______（选填“串联”或“并联”）的．工作时间长了，外壳发烫，是由于电能转化成了_____能．
14．我国家庭电路的电压是______V；“珍爱生命，安全用电”是同学们日常生活中必须具备的安全意识。在家庭电路中，为了防止触电，必须把用电器的开关装在______线上。
15．在“探究通电螺线管周围的磁场方向”的实验中，在螺线管附近放置了一枚小磁针，通电后小磁针静止时的指向如图所示，小磁针的A端为_____极，小磁针和螺线管间的相互作用是通过_____发生的。
16．在家庭电路中，洗衣机和电视机之间是__________联的；而洗衣机在使用过程中，洗衣机的金属外壳要_____。
三、实验题（共12分）
17．（4分）小明利用如图所示装置探究电流通过导体时产生热量的多少与电阻大小的关系.已知甲、乙烧瓶装有质量相同的煤油,烧瓶中都浸泡着一段镍铬合金丝 ,且R1 （1）闭合开关后,通过两段金属丝的电流I1 ____ I2. （选填">"“="或"<"） .
（2）通电一段时间后,小明发现乙烧瓶中温度计的示数较大,表明其它条件相同时,电流通过金属丝时产生的热量跟电阻的关系是_____________________。
（3）小明将该装置改成比较不同物质吸热情况的实验装置.两个相同的烧瓶中装有质量相等的物质A和物质B , A和B在相同时间内吸收的热量相同.每隔1 min记录一次它们的温度，测得数据如下表,请回答下列问题:
①实验中装在烧瓶中的两段镍铬合金丝的阻值应______ （ 选填“相同”或“不同”） .
②若物质A和B升高相同的温度,则____ （ 选填"A"或“B' ）吸热多,你判断的依据是________。
③依据表格中的数据,利用公式_______________，可推出cA___ cB （选填“<”、“="或">"） .
④若物质B的比热容cB = 4.2×103J/（kg·℃） ,根据表中数据,可求出cA =__________ J/（kg·℃） .
18．（4分）在“探究电流与电压的关系”实验中，电源电压恒为6V：
（1）请用笔画线代替导线，将图甲中电路连接完整，要求滑片P向B端滑动时，滑动变阻器接入电路的电阻变大（连接时导线不允许交叉）。
（______）
（2）正确连接好电路后，闭合开关发现电压表为6V，电流表无示数，滑动滑片P两表示数均无变化，则故障原因是__________________。
（3）小明排除故障后，移动滑片P到某一位置时电流表示数如图乙所示，此时通过电阻的电流为_____A。若要增大电阻两端的电压，应将滑片P向_____（选填“A”或“B”）端移动。
（4）实验中测得多组数据，绘制出电阻R的I-U图像如图丁所示：由图像可得电流与电压的关系是___________；本实验所用电阻的阻值为_____Ω。
（5）实验结束后，小明用此电路来探究“电流与电阻的关系”，小明想要完成四组实验，准备好的定值电阻有5Ω、10Ω、15Ω、20Ω.将电路连接正确后，闭合开关，移动变阻器的滑片P，使定值电阻两端的电压为2V，断开开关,将定值电阻换成阻值为10Ω的电阻,其余不动,闭合开关,电压表示数将________(选填“变大”或“变小”)；为完成此四组实验，滑动变阻器的最大电阻应不小于__________Ω.
19．（4分）某同学在做“测量小灯泡的电功率”实验时，选取两节干电池作为电源，使用的小灯泡额定电压为。
（1）请用笔画线代替导线，将图甲所示的电路连接完整；
（_____）
（2）电路连接完成后，闭合开关，他发现灯泡不发光，电流表示数不为零，电压表示数为零，则该故障可能是由于灯泡_____（选填“断路”或“短路”）引起的；
（3）故障排除后重新闭合开关，移动滑动变阻器滑片到某一位置时，电压表的示数如图乙所示，此时灯泡两端电压为_____；若要使灯泡正常发光，他应将图甲中滑片向_____（选填“A”或“B”）端移动；
（4）移动滑片，使电压表示数为_____，此时电流表的示数如图丙所示，则灯泡的额定功率是_____。
四、作图题（共16分）
20．（8分）如图所示，一个凸透镜的主光轴与平静水面重合，F为凸透镜的焦点．请画出图中光线在凸透镜左侧的入射光线以及图中光线进入水中的折射光线．
21．（8分）根据实物图，在右边虚线框内画出相应的电路图。
五、计算题（共22分）
22．（10分）某种荧光台灯铭牌上标有“额定功率 11W 额定电流0.05A ”的字样。当台灯正常发光时，求：
（1）台灯两端的电压；
（2）2min内台灯消耗的电能。
23．（12分）我国自行生产的高性能汽油和电力混合动力车，车辆的部分参数如下表所示，
（1）汽车在平直的公路上以汽油机为动力匀速行驶时，若受到的阻力恒为2000N，则汽车的最高速度为多少m/s?
（2）若某次行驶过程中，电动机消耗电能2kW · h，则其输出的机械能为多少J？若这些机械能由汽油机输出，至少需要燃烧多少kg的汽油？（保留一位小数，汽油的热值为4.6 × 107J/kg）
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、D
3、C
4、D
5、C
6、B
7、C
8、D
9、A
10、D
11、A
12、A
二、填空题（每题5分，共4题，20分）
13、并联 内
14、220 火
15、S 磁场
16、并 接地
三、实验题（共12分）
17、= 电阻越大,产生热量越多 相同 B 在A和B升高相同温度时, B的加热时间更长 < 2.1×103
18、 电阻断路 0.12 A 成正比 5 变大 20
19、 短路 1.8V A 2.5V 0.75W
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）220V；（2）1320J
23、（1）27m/s；（2）0.4kg；
时间/min
0
1
2
3
4
5
A温度/℃
20
24
28
32
36
40
B温度/℃
20
22
24
26
28
30
发动机类型
内能或电能转化为机械能的效率
发动机最大输出功率/
汽油机
30％
54
电动机
80%
30
