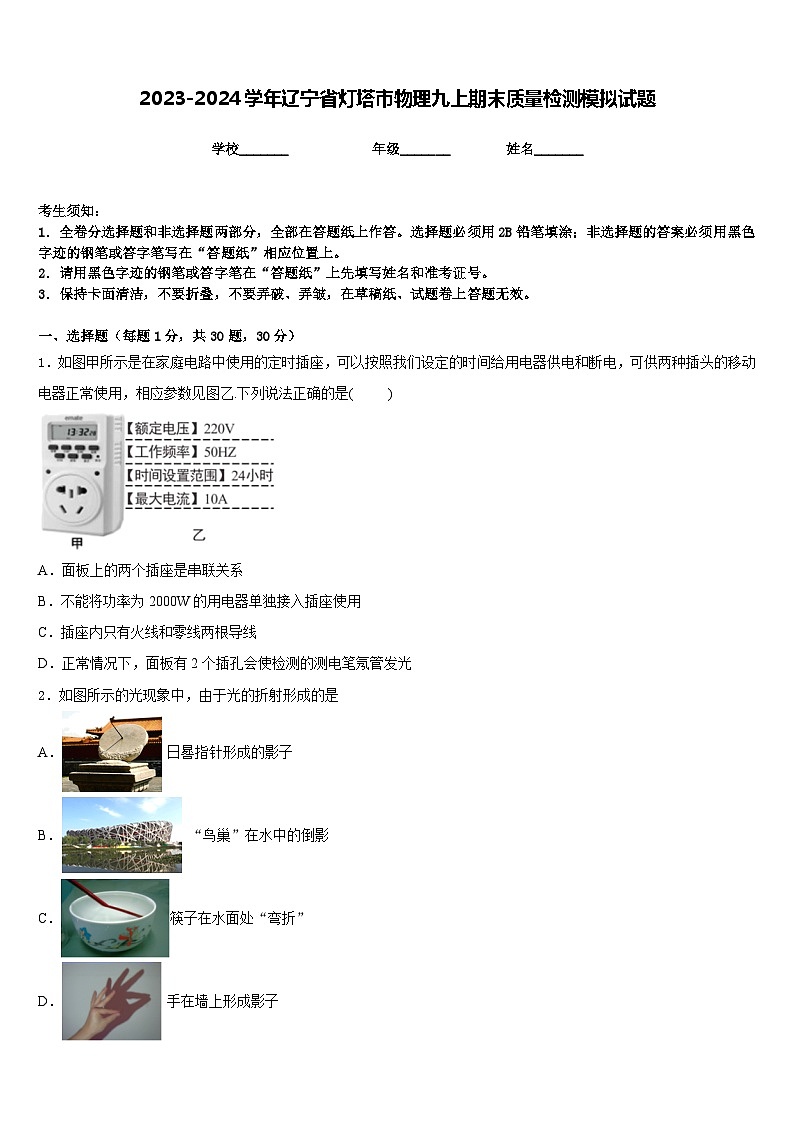

2023-2024学年辽宁省灯塔市物理九上期末质量检测模拟试题含答案

这是一份2023-2024学年辽宁省灯塔市物理九上期末质量检测模拟试题含答案，共9页。

学校_______ 年级_______ 姓名_______
考生须知：
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、选择题（每题1分，共30题，30分）
1．如图甲所示是在家庭电路中使用的定时插座，可以按照我们设定的时间给用电器供电和断电，可供两种插头的移动电器正常使用，相应参数见图乙.下列说法正确的是( )
A．面板上的两个插座是串联关系
B．不能将功率为2000W的用电器单独接入插座使用
C．插座内只有火线和零线两根导线
D．正常情况下，面板有2个插孔会使检测的测电笔氖管发光
2．如图所示的光现象中，由于光的折射形成的是
A． 日晷指针形成的影子
B． “鸟巢”在水中的倒影
C．筷子在水面处“弯折”
D． 手在墙上形成影子

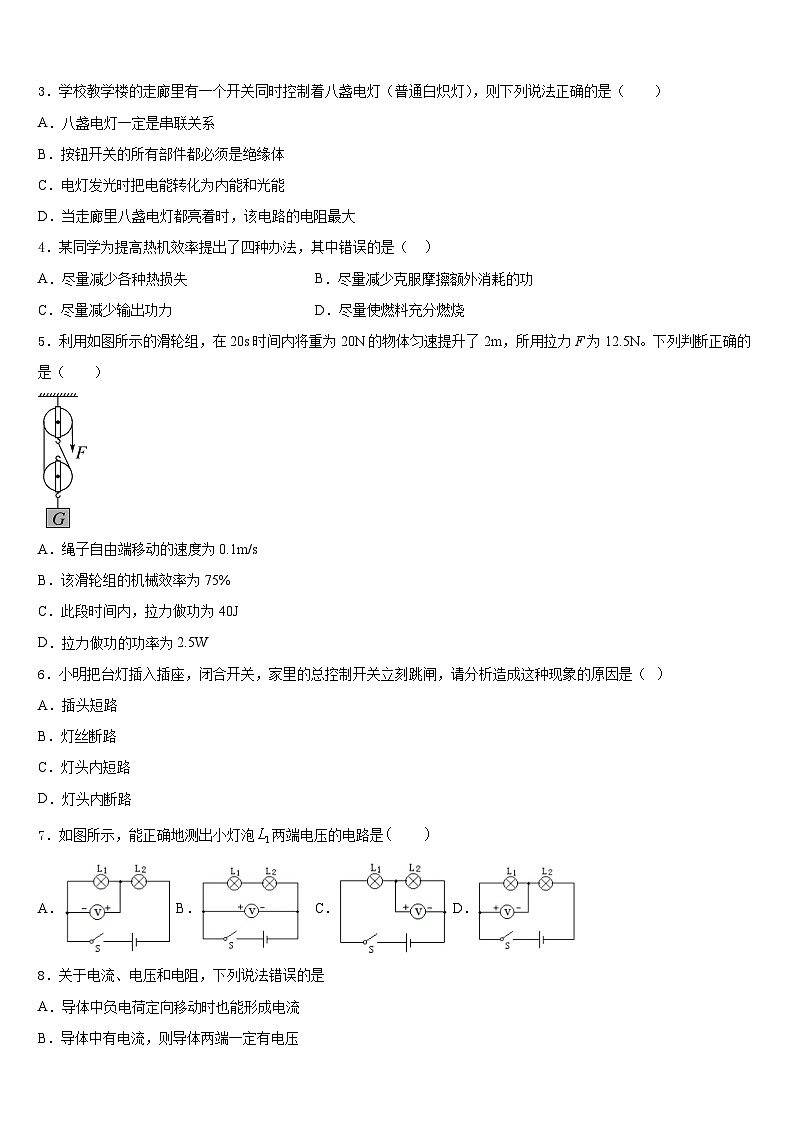

3．学校教学楼的走廊里有一个开关同时控制着八盏电灯（普通白炽灯），则下列说法正确的是（ ）
A．八盏电灯一定是串联关系
B．按钮开关的所有部件都必须是绝缘体
C．电灯发光时把电能转化为内能和光能
D．当走廊里八盏电灯都亮着时，该电路的电阻最大
4．某同学为提高热机效率提出了四种办法，其中错误的是（ ）
A．尽量减少各种热损失B．尽量减少克服摩擦额外消耗的功
C．尽量减少输出功力D．尽量使燃料充分燃烧
5．利用如图所示的滑轮组，在20s时间内将重为20N的物体匀速提升了2m，所用拉力F为12.5N。下列判断正确的是（ ）
A．绳子自由端移动的速度为0.1m/s
B．该滑轮组的机械效率为75%
C．此段时间内，拉力做功为40J
D．拉力做功的功率为2.5W
6．小明把台灯插入插座，闭合开关，家里的总控制开关立刻跳闸，请分析造成这种现象的原因是（ ）
A．插头短路
B．灯丝断路
C．灯头内短路
D．灯头内断路
7．如图所示，能正确地测出小灯泡两端电压的电路是
A．B．C．D．
8．关于电流、电压和电阻，下列说法错误的是
A．导体中负电荷定向移动时也能形成电流
B．导体中有电流，则导体两端一定有电压
C．电路两端有电压，则电路中一定有电流
D．当电压一定时，通过导体的电流与电阻成反比

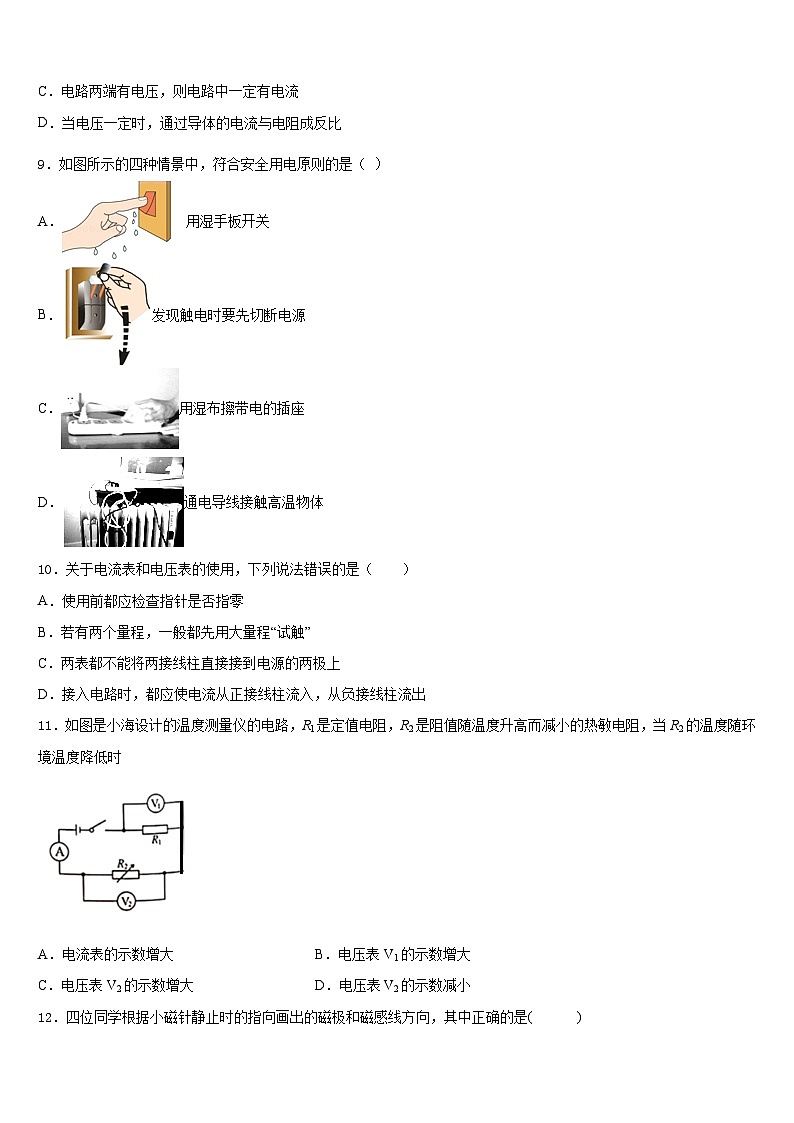

9．如图所示的四种情景中，符合安全用电原则的是（ ）
A．用湿手板开关
B．发现触电时要先切断电源
C．用湿布擦带电的插座
D．通电导线接触高温物体
10．关于电流表和电压表的使用，下列说法错误的是（ ）
A．使用前都应检查指针是否指零
B．若有两个量程，一般都先用大量程“试触”
C．两表都不能将两接线柱直接接到电源的两极上
D．接入电路时，都应使电流从正接线柱流入，从负接线柱流出
11．如图是小海设计的温度测量仪的电路，R1是定值电阻，R2是阻值随温度升高而减小的热敏电阻，当R2的温度随环境温度降低时
A．电流表的示数增大B．电压表V1的示数增大
C．电压表V2的示数增大D．电压表V2的示数减小
12．四位同学根据小磁针静止时的指向画出的磁极和磁感线方向，其中正确的是( )
A．B．
C．D．
二、填空题（每题5分，共4题，20分）
13．如图所示，已知R＝10Ω，电流表A1的示数为0.8A，电流表A2的示数为0.4A，通过L2的电流是0.3A，由此可以判断通过L1的电流是_____A，电流表A的示数是_____A，电源电压是_____V。
14．将甲、乙两个定值电阻串联接入电路中，则甲、乙两电阻两端的电压之比为2:3，若将它们并联接入电路中，甲、乙两电阻的电功率之比为______
15．我市交通道路上使用了风光互补LED路灯，其外形和电路原理如图所示。白天，风力发电机或太阳能电板给蓄电池充电，此时“蓄电池”是电路的_______(电源、用电器、开关)。一套风光互补路灯中两只LED灯并联连接，灯上标有“24V 60W”字样，两个LED灯正常发光时，通过光控开关S的电流为_______A。这套LED路灯与一只420W的传统路灯发光亮度相同，那么用500套风光互补路灯替换传统路灯，每天正常工作10小时可节约电能应_______kW·h。
16．如图装置是某同学在科技创新大赛时发明的可直接测量液体密度的“密度天平”。其制作过程和原理如下：选择一根长100cm的杠杆，调节两边的平衡螺母使杠杆在水平位置平衡。在A位置用细线固定一个质量为150g、容积为80mL的容器，OA=10cm。右侧用细线悬挂一质量为50g的钩码（细线的质量忽略不计）。测量时往容器中加满待测液体，移动钩码使杠杆在水平位置平衡，在钩码悬挂位置直接读出液体的密度。
(1)该“密度天平”的“零刻度”应标在右端离支点O___________cm处；
(2)该“密度天平”的量程为____________g/cm3；
(3)若将钩码的质量适当增大，该“密度天平”的量程将___________（选填“增大”“减小”或“不变”）
三、实验题（共12分）
17．（4分）如图是“探究串联电路电压的特点”的实验：
(1)如图甲所示，实验中应选择规格_________（填“相同”或“不同”）的小灯泡。李玉根据电路图连接电路，闭合开关前，发现电压表的指针指在零刻度的左侧，造成这种现象的原因是_________；
(2)实验过程中在测L1两端电压时，闭合开关，发现电压表示数为零，经过分析原因可能是_________（填出一种即可）；
(3)在连接电路的过程中，开关应该_________。李玉同学在进行实验时，电压表示数如图乙所示，为了使实验结果更准确，接下来她应该将电压表量程__________________；
(4)李玉保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，测量L2两端电压。她_________（选填“能”或“不能”）测出L2两端电压，分析其中理由是__________________。
18．（4分）为了探究并联电路的电流特点，同学们设计了如图1甲所示的电路进行实验。
(1)在实验操作中，A组同学试触时电流表的指针向着没有刻度的左侧偏转（如图1乙所示），出现这种情况的原因是电流表的_____；
(2)B组同学试触时电流表的指针扫过有刻度的地方，直到右侧没有刻度的地方（如图1丙所示），出现这种情况的原因是电流表的_____；
(3)A组同学经过努力，排除故障后，测出了L1、L2支路和干路上的电流分别为IB、IC、IA，电流表示数如图2中甲、乙、丙所示，可读出：IB＝0.56A，IC＝_____A，IA＝_____A；根据测量结果，在误差允许范围内你认为并联电路中干路电流和支路电流的关系是：_____；
(4)为了验证结论的普遍性，有些同学采用了更换不同电源继续实验的方法进行验证，你还可以采用的方法是：_____；
(5)结合你用一个电流表做这个实验时的体会，提出一条对本实验的改进意见：_____。
19．（4分）物理兴趣小组做探究“导体电阻大小与导体长度的关系”的实验.他们在如图所示电路中的A、B两点间接入待研究的电阻丝，电源电压恒定，忽略电阻丝电阻随温度变化的影响，待用电阻丝的规格如下表。
（1）他们应选择序号为_____的两根电阻丝来研究；
（2）实验中，两次电流表指针均有偏转，但第二次的示数小于第一次的示数，说明第二次接入电路的电阻丝的阻值较_____（选填“大”或“小”）；
（3）从表中所给电阻丝的规格看.还可以用这些电阻丝来做另一个探究实验，即探究导体电阻大小与导体_____的关系；
（4）本实验主要用到的物理方法有控制变量法和_____；
四、作图题（共16分）
20．（8分）如图，A、B、C、D是四个接线柱，请将它们按要求连接起来，使L1、L2并联。
（_______）
21．（8分）如图所示，根据闭合开关后小磁针静止时N极的指向，在图中括号内标出电源的“+”“-”极和螺线管磁感线的方向。
（________）
五、计算题（共22分）
22．（10分）如图是我国新型气垫登陆船，该船满载后的总质量为150t。（g取10N/kg）
（1）该船满载后受到的总重力为多少？
（2）该气垫船入水后，启动柴油发动机，通过向下喷气将船身匀速抬高1.72m，那么抬高一次需要克服气垫船重力做功多少焦？若整个过程中没有能量损失，则抬高一次需要消耗柴油多少千克？（柴油的热值q柴油＝4.3×107J/kg）
（3）气垫船以30m/s的速度匀速直线运动时，若受到的阻力始终为7×104N，那么推力的功率为多少？
23．（12分）如图甲、乙所示，某科技小组自制了一个测量水的深度的装置，它由测量头和控制盒构成，测量头的测量面是一个涂有绝缘漆的面积为2cm2的压敏电阻R1， R1的阻值随水对它的压力F的变化关系如图丙所示．控制盒内有一个定值电阻R0和一个最大阻值90Ω的滑动变阻器R2，电源电压保持不变，不计导线的电阻，电压表的量程为0～3V，科技小组在确保电路安全的情况下，进行如下的操作：（水的密度为1×103kg/m3，g=9.8N/kg）
（1）R1未放入水中时，闭合S断开S1，将R2的滑片移至最上端，此时电压表示数达到最大值，R0的电功率为P0；求：R1未放入水中时的电阻为多少；
（2）测量头放到水下深度h1=10m时，闭合S断开S1，将R2的滑片移至某一位置时，R0的电功率为P0′，电路的总功率为P总，R1的电功率为P1．已知P0：P0′=9：4， P总：P1=6：1，求此时R0两端的电压为多少和R0的阻值
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、C
3、C
4、C
5、D
6、C
7、D
8、C
9、B
10、C
11、C
12、B
二、填空题（每题5分，共4题，20分）
13、0.1 0.9 5
14、3：2
15、用电器 5 1500
16、30 0~1.25 增大
三、实验题（共12分）
17、不同 电压表的指针没有调零 L1短路或L2断路等 断开 换成小量程 不能 电压表的正负接线柱接反了
18、正负接线柱接反了 量程太小 0.44 1 IA＝IB+IC 换用不同规格灯泡进行多次实验 使用三个电流表同时接在电路中的A、B、C处，测出它们的电流
19、3和4 大 横截面积 转换法
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）1.5×106N；（2）0.06千克；（3）2.1×106W。
23、（1）30Ω；（2）2V， 10Ω
序号
材料
长度
横截面积
1
碳钢合金丝
L
S
2
镍铬合金丝
2L
S
3
镍铬合金丝
L
2S
4
镍铬合金丝
2L
2S
