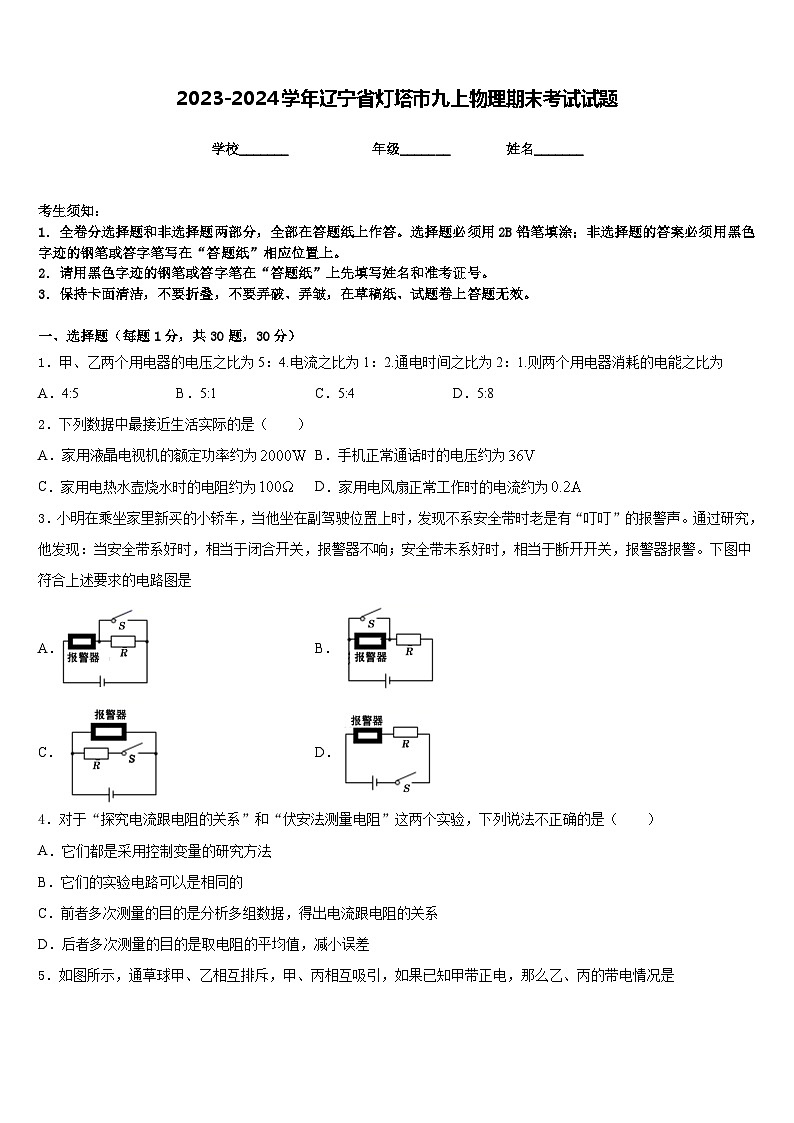

2023-2024学年辽宁省灯塔市九上物理期末考试试题含答案

这是一份2023-2024学年辽宁省灯塔市九上物理期末考试试题含答案，共9页。试卷主要包含了甲醛对人体的危害非常严重等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
考生须知：
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、选择题（每题1分，共30题，30分）
1．甲、乙两个用电器的电压之比为5：4.电流之比为1：2.通电时间之比为2：1.则两个用电器消耗的电能之比为
A．4:5B．5:1C．5:4D．5:8
2．下列数据中最接近生活实际的是（ ）
A．家用液晶电视机的额定功率约为B．手机正常通话时的电压约为
C．家用电热水壶烧水时的电阻约为D．家用电风扇正常工作时的电流约为
3．小明在乘坐家里新买的小轿车，当他坐在副驾驶位置上时，发现不系安全带时老是有“叮叮”的报警声。通过研究，他发现：当安全带系好时，相当于闭合开关，报警器不响；安全带未系好时，相当于断开开关，报警器报警。下图中符合上述要求的电路图是
A．B．
C．D．
4．对于“探究电流跟电阻的关系”和“伏安法测量电阻”这两个实验，下列说法不正确的是（ ）
A．它们都是采用控制变量的研究方法
B．它们的实验电路可以是相同的
C．前者多次测量的目的是分析多组数据，得出电流跟电阻的关系
D．后者多次测量的目的是取电阻的平均值，减小误差
5．如图所示，通草球甲、乙相互排斥，甲、丙相互吸引，如果已知甲带正电，那么乙、丙的带电情况是
A．乙带负电、丙带正电B．乙带正电、丙带正电
C．乙带负电、丙带负电或不带电D．乙带正电、丙带负电或不带电
6．如图所示的四个装置可以用来演示物理现象或原理，下列表述正确的是
A．图a可用来演示电磁感应现象
B．图b可用来演示电动机原理
C．图c可用来演示发电机原理
D．图d可用来演示电磁铁磁性强弱与线圈匝数的关系
7．小阳在家中看电视，感觉室内较冷，他打开了电暖气取暖，下列说法正确的是（ ）
A．家庭电路的总电阻变大了B．家庭电路的总功率变大了
C．电视机中的电流变大了D．电视机两端的电压变大了
8．如图所示,电源电压为6V,定值电阻R=18Ω,在S闭合的情况下,下列说法正确的是
①.在a、b两点间接入一个合适的电压表时，电压表有明显示数
②不能在a、b两点间接入一个电流表
③在a、b两点间接入一个“1.5V 0.25A”的小灯泡，小灯泡能正常发光
④在a、b两点间接入一个12Ω的电阻，电路消耗的总功率为0.5W
⑤在a、b两点间接入导线，2s内电流做的功是2J
A．只有①③正确
B．只有③④正确
C．只有①③④正确
D．只有①③⑤正确

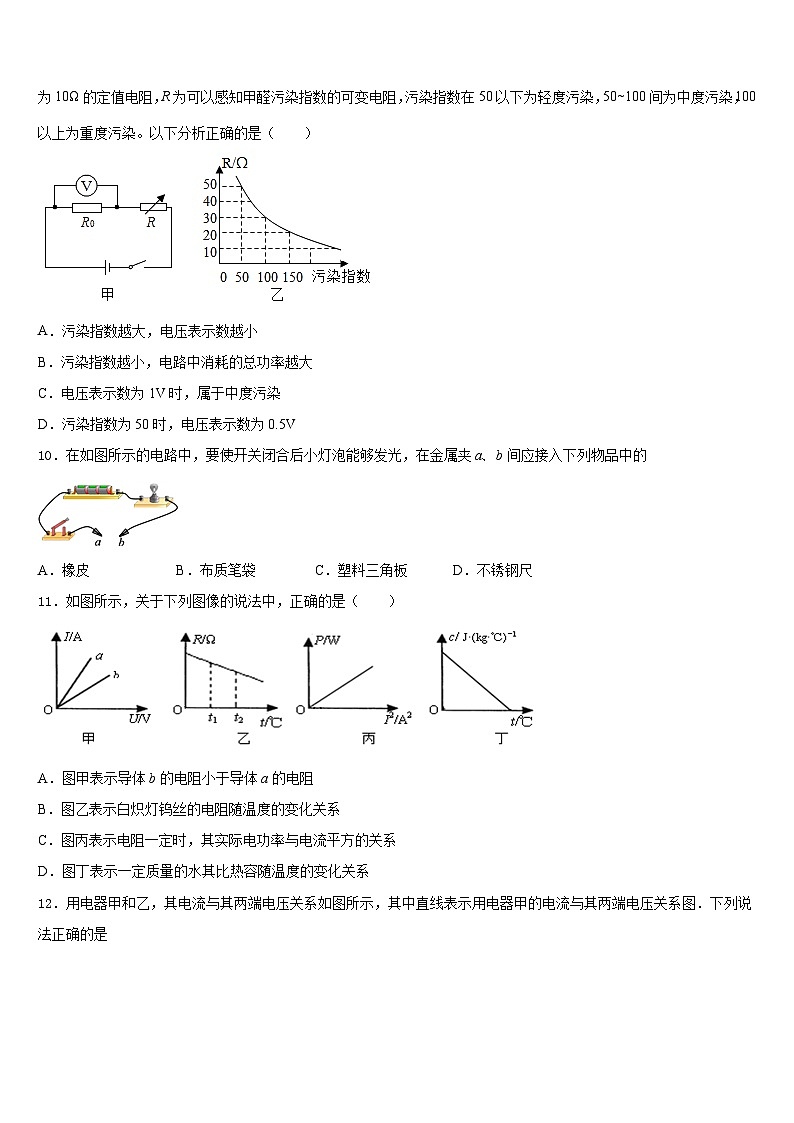

9．甲醛对人体的危害非常严重。“追梦”小组的同学们设计了甲醛监测设备，原理如图所示。电源电压恒为3V，R0为10Ω的定值电阻，R为可以感知甲醛污染指数的可变电阻，污染指数在50以下为轻度污染，50~100间为中度污染，100以上为重度污染。以下分析正确的是（ ）
A．污染指数越大，电压表示数越小
B．污染指数越小，电路中消耗的总功率越大
C．电压表示数为1V时，属于中度污染
D．污染指数为50时，电压表示数为0.5V
10．在如图所示的电路中，要使开关闭合后小灯泡能够发光，在金属夹a、b间应接入下列物品中的
A．橡皮B．布质笔袋C．塑料三角板D．不锈钢尺
11．如图所示，关于下列图像的说法中，正确的是（ ）
A．图甲表示导体b的电阻小于导体a的电阻
B．图乙表示白炽灯钨丝的电阻随温度的变化关系
C．图丙表示电阻一定时，其实际电功率与电流平方的关系
D．图丁表示一定质量的水其比热容随温度的变化关系
12．用电器甲和乙，其电流与其两端电压关系如图所示，其中直线表示用电器甲的电流与其两端电压关系图．下列说法正确的是
A．用电器甲电阻不变，大小为0.1Ω
B．用电器乙电阻随着电流增大而变大，最大值10Ω
C．如果把这两个用电器串联接在6V的电源上，干路中的电流是0.43A
D．如果把这两个用电器并联接在4V的电源上，干路中的电流是0.65A
二、填空题（每题5分，共4题，20分）
13．如图是一个能吹冷、热风的电吹风的简化电路，图中A是吹风机（电动机），B是电热丝．若只闭合开关S1吹出的是 风；若S1、S2都闭合，吹出的是 风．
14．在“设计和制作一个模拟调光灯”的综合实践活动中，小明设计的电路图如图所示，已知电源电压为9V，小灯泡上标有“6V 0.6A”字样（小灯泡灯丝电阻固定不变），滑动变阻器的规格是是“20Ω 1A”.他正确连接电路且操作规范后闭合开关，此时电路中的电流是_____A，移动滑动变阻器的滑动片，当灯泡正常发光时，滑动变阻器接入电路的阻值为_____Ω，该电路不足是当滑动变阻器接入电阻过小时，会烧坏灯泡，对此你改进的措施是___________.
15．安全警示：有许多重大火灾是因输电线路连接处接触不良造成的，教训十分深刻。这是因为当线路连接处接触不良时，该处的电阻将增大，根据_________（填“欧姆定律”或“焦耳定律”）可知，电流通过该接触处产生的热量_________（填“减少”或“增多”），从而使局部温度升高，以致引发火灾。
16．用两个相同的“热得快”,分别给质量、初温都相同的甲、乙两种液体同时加热,两液体的温度随时间变化关系的图象如图．根据图象可知，甲液体的比热容____乙液体的比热容（选填“大于”、“小于”或“等于”）．如果乙液体是水，那么质量为500g，初温为20℃的乙液体吸收1．89×105J的热量，乙液体的温度升高了_________℃（气压为一标准大气压）．
三、实验题（共12分）
17．（4分）小江同学利用一个弹珠、三根材料和厚度相同、长宽不同的橡皮条，探究“橡皮条的弹性势能与长度、宽度的关系．”他依次将橡皮条固定在弹弓上，如图所示，在弹性范围内，拉伸相同的伸长量，将弹珠在同一位置沿水平方向弹射出去，测得弹射的水平距离，数据如下表：
请回答以下问题：
（1）实验中，是通过比较___________________来间接反映橡皮条的弹性势能大小；
（2）比较第1次和第2次实验可知，拉伸相同的伸长量，橡皮条的弹性势能与橡皮条的______有关；
（3）比较低1次和第3次实验可知，拉伸相同的伸长量，橡皮条的弹性势能还与橡皮条的_____有关；
（4）用同种材料同厚度的橡皮条，拉伸相同的伸长量，弹性势能最大的橡皮条是______
A、窄面长的 B、宽面长的 C、窄面短的 D、宽面短的．
18．（4分）小明和小红利用如图所示的装置探究“电流通过导体产生的热量与电阻大小的关系”。甲乙两烧瓶中装有质量相等的煤油，甲烧瓶中的金属丝是铜丝，电阻比较小；乙烧瓶中的金属丝是镍铬合金丝，电阻比较大。温度计显示煤油的温度。
（1）实验中，小明和小红发现_____烧瓶中温度计的示数升高快。这表明：在电流和通电时间相同的情况下，导体的电阻越_____，产生的热量越多。
（2）小明提议利用该装置改成“比较水和煤油比热容大小”的实验，则他们应将其中一烧瓶中的煤油换成_____相等的水；将甲烧瓶中的铜丝换成镍铬合金丝，并且与乙烧瓶中的镍铬合金丝的_____相等。通过实验观察，发现装有_____（选填“水”或“煤油”）烧瓶中温度计的示数变化_____，说明水比热容_____。
（3）如果不增加其它器材，此套装置_____（选填“能”或“不能”）探究“电流通过导体产生的热量与电流大小的关系”。
19．（4分）小明利用他的玩具电动机进行物理知识的新探究，他先按图把器材连接好后，保持电源电压不变，闭合开关，改变滑动变阻器滑片的位置，进行了两次实验，并把实验中得到的有关数据记录在下面表格中。（g=10N/kg）
请你根据小明的研究，解答下列问题：
（1）在实验过程中，钩码在匀速上升过程中，动能_____，机械能_____；（选填“变大”、“变小”或“不变”）
（2）第一次实验中电动机提升重物做的有用功_____J；
（3）第二次实验电动机消耗的电能是_____J。
四、作图题（共16分）
20．（8分）如图，是家庭室内电路图，请用笔画线把该电路连接完整。
（________）
21．（8分）如图所示，固定的轻弹簧下端用细线竖直悬挂一条形磁体，当下方电路闭合通电后，发现弹资长度缩短了，请在括号屮标出螺线管下端的极性（N或S）和电源上端的正、 负极（＋或－）。
（_____）
五、计算题（共22分）
22．（10分）如图所示，电源电压为6V，小灯泡标有“4V，1.6W”的字样，定值电阻R=20Ω，不考虑温度对灯丝电阻的影响，滑动变阻器上标有“0～20Ω，1A”字样。求：
(1)小灯泡的电阻为多大？
(2)若只闭合S，S1时，要使电路消耗的功率最小，此时滑动变阻器的滑片应向哪端移动？此时消耗最小功率是多少？
(3)若只闭合S，S2，调节滑动变阻器的滑片使小灯泡正常发光，此时滑动变阻器消耗的功率是多少？
23．（12分）小刚同学家一有台电热水器，铭牌如下表所示。
根据铭牌所提供的信息，求：
（1）该电热水器电热丝正常工作时的电阻是多大？
（2）电热水器正常工作持续45min产生的电热是多少焦？
（3）若夏天用电高峰时家庭电路的实际电压只有198V，不考虑电热丝电阻随温度的变化，则电热水器在用电高峰时的实际功率为多少？
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、D
3、B
4、A
5、D
6、D
7、B
8、A
9、D
10、D
11、C
12、D
二、填空题（每题5分，共4题，20分）
13、冷 热
14、0.3 5 串联一个5Ω的电阻
15、焦耳定律 增多
16、小于 80
三、实验题（共12分）
17、弹珠被弹射的水平距离 长度 宽度 D
18、乙 大 质量 电阻 水 小 大 不能
19、不变 变大 1 1.8
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)10Ω；(2)b端；0.9W；(3)0.8W
23、 (1)24.2 (2)5.4J (3)1620W
次数
橡皮条
橡皮条宽/cm
橡皮条长/cm
弹射的水平距离/m
1
a
0.50
20.00
10.10
2
b
0.50
30.00
8.20
3
c
1.00
20.00
14.00
实验
次数
钩码质量
m（g）
钩码升高高度
h（m）
钩码上升
时间
t（s）
电流表
示数 I
（A）
电压表
示数 U
（V）
滑动变阻器滑片位置
1
100
1.0
3.6
0.20
3.0
中点
2
100
1.0
8.0
0.15
1.5
最右端
