辽宁省2023-2024学年物理九年级上期末质量检测模拟试题

这是一份辽宁省2023-2024学年物理九年级上期末质量检测模拟试题，共23页。试卷主要包含了考生必须保证答题卡的整洁，以下说法正确的是等内容，欢迎下载使用。

1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1.5分，共30题，45分）
1．如图所示的电路，电源电压不变，闭合开关，当滑动变阻器的滑片向右移动时（ ）
A．电压表示数变大，电流表示数变小，灯泡变暗
B．电压表示数变小，电流表示数变大，灯泡变亮
C．电压表示数变小，电流表示数变小，灯泡变暗
D．电压表示数变大，电流表示数不变，灯泡亮度不变
2．高铁每节车厢都有两间洗手间，只有当两间洗手间的门都关上时（每扇门的插销都相当于一个开关，洗手间1的开关用S1表示，洗手间2的开关用S2表示）车厢中指示灯才会发光提示旅客“洗手间有人”。图所示的电路图能实现上述要求的
A．B．
C．D．
3．一通电螺线管中的电流方向和其周围磁感线的分布如图所示，其中正确的是
A．B．
C．D．

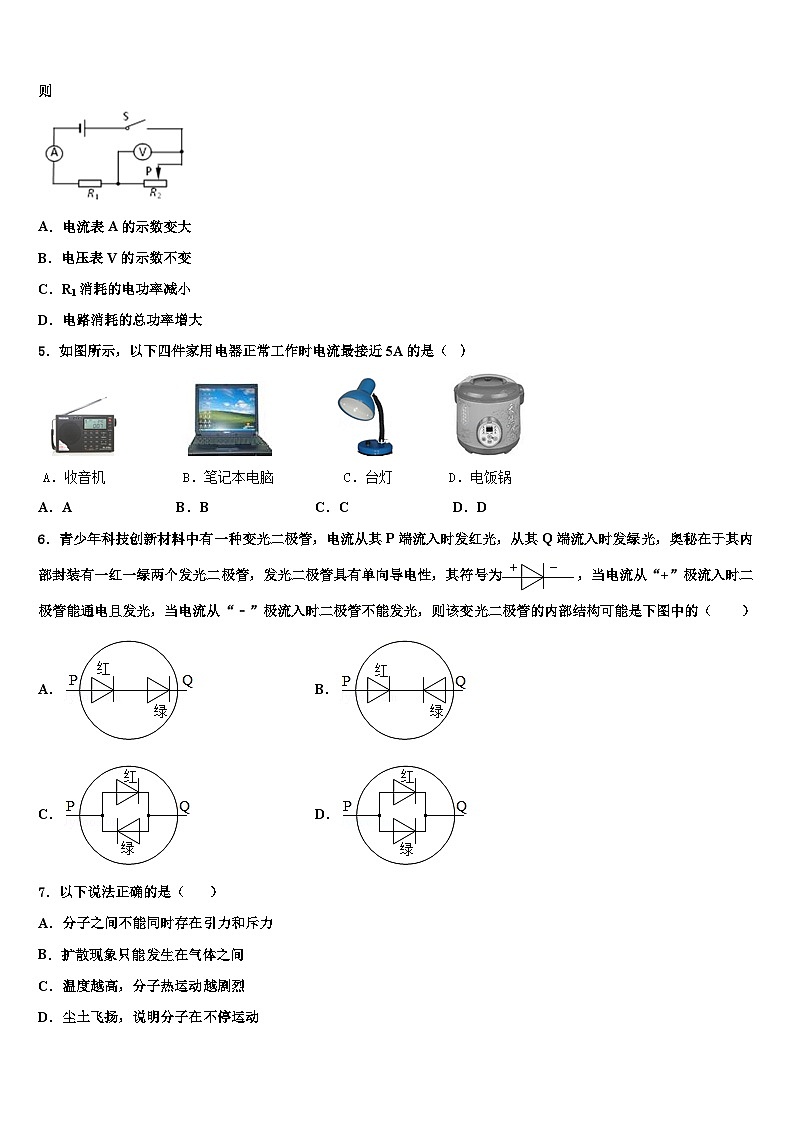

4．如图所示的电路中，电源的电压保持不变，R1为定值电阻，R2为滑动变阻器，闭合开关S，滑片P向右移动时，则
A．电流表A的示数变大
B．电压表V的示数不变
C．R1消耗的电功率减小
D．电路消耗的总功率增大
5．如图所示，以下四件家用电器正常工作时电流最接近5A的是（ ）
A．AB．BC．CD．D
6．青少年科技创新材料中有一种变光二极管，电流从其P端流入时发红光，从其Q端流入时发绿光，奥秘在于其内部封装有一红一绿两个发光二极管，发光二极管具有单向导电性，其符号为，当电流从“+”极流入时二极管能通电且发光，当电流从“﹣”极流入时二极管不能发光，则该变光二极管的内部结构可能是下图中的（ ）
A．B．
C．D．
7．以下说法正确的是（ ）
A．分子之间不能同时存在引力和斥力
B．扩散现象只能发生在气体之间
C．温度越高，分子热运动越剧烈
D．尘土飞扬，说明分子在不停运动

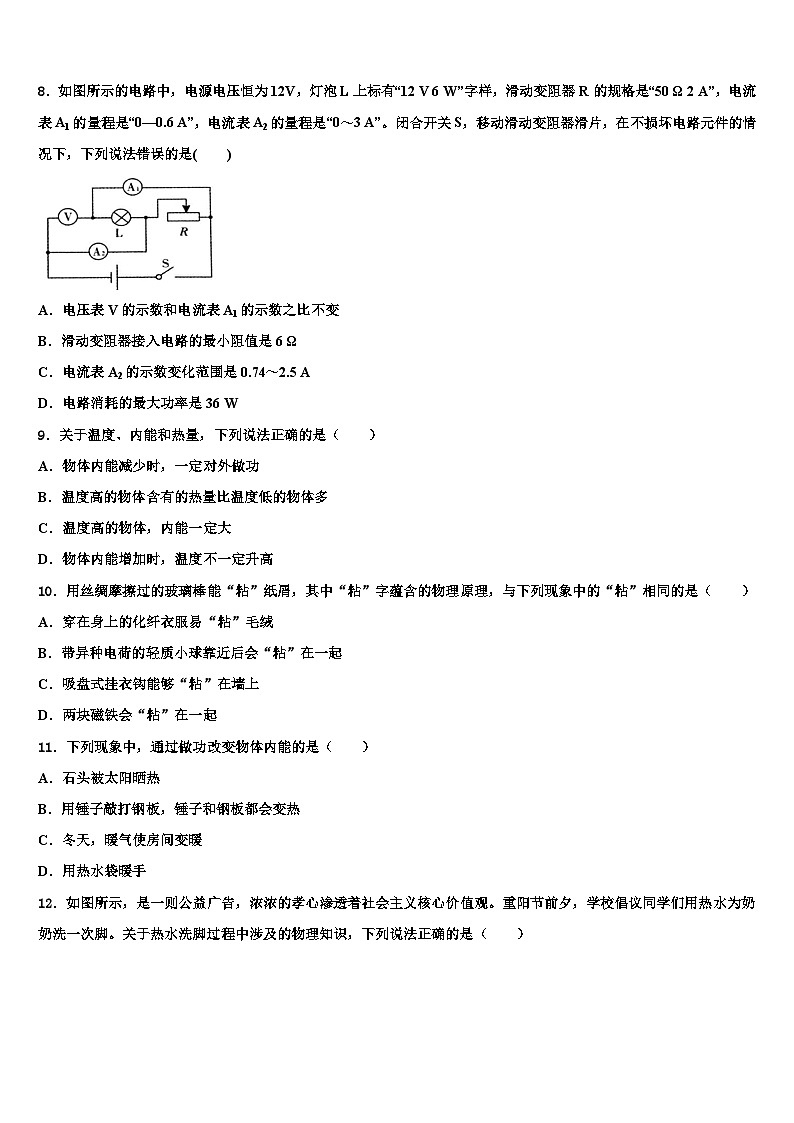

8．如图所示的电路中，电源电压恒为12V，灯泡L上标有“12 V 6 W”字样，滑动变阻器R的规格是“50 Ω 2 A”，电流表A1的量程是“0—0.6 A”，电流表A2的量程是“0～3 A”。闭合开关S，移动滑动变阻器滑片，在不损坏电路元件的情况下，下列说法错误的是( )
A．电压表V的示数和电流表A1的示数之比不变
B．滑动变阻器接入电路的最小阻值是6 Ω
C．电流表A2的示数变化范围是0.74～2.5 A
D．电路消耗的最大功率是36 W
9．关于温度、内能和热量，下列说法正确的是（ ）
A．物体内能减少时，一定对外做功
B．温度高的物体含有的热量比温度低的物体多
C．温度高的物体，内能一定大
D．物体内能增加时，温度不一定升高
10．用丝绸摩擦过的玻璃棒能“粘”纸屑，其中“粘”字蕴含的物理原理，与下列现象中的“粘”相同的是（ ）
A．穿在身上的化纤衣服易“粘”毛绒
B．带异种电荷的轻质小球靠近后会“粘”在一起
C．吸盘式挂衣钩能够“粘”在墙上
D．两块磁铁会“粘”在一起
11．下列现象中，通过做功改变物体内能的是（ ）
A．石头被太阳晒热
B．用锤子敲打钢板，锤子和钢板都会变热
C．冬天，暖气使房间变暖
D．用热水袋暖手
12．如图所示，是一则公益广告，浓浓的孝心渗透着社会主义核心价值观。重阳节前夕，学校倡议同学们用热水为奶奶洗一次脚。关于热水洗脚过程中涉及的物理知识，下列说法正确的是（ ）
A．热水泡脚是通过热传递改变了脚的内能
B．泡在热水中的脚温度升高，内能不变
C．洗脚水的温度越高，所含的热量越多
D．洗脚过程中水的温度降低，比热容变小
13．中国自主研发无人潜水器“海龙 III”成功完成下潜任务，潜水器从刚好浸没时开始计时，到返回水面合计 10 min，全过程深度—时间图像和速度—时间图像如图所示，下列对潜水器分析正确的是（ ）
A．在 0～1 min，受到水的压强逐渐减小
B．在 1～3 min，受到水的浮力逐渐变大
C．在 4～6 min，处于匀速直线运动状态
D．在 6～8 min，所受合力不为零
14．下列四种用电器，各自在额定电压下正常工作，则在相同时间内，电流做功最多的是（ ）
A．“220V 40W”B．“220V 25W”C．“36V 40W”D．“110V 60W”
15．用电器甲和乙，其电流与其两端电压关系如图所示，其中直线表示用电器甲的电流与其两端电压关系图．下列说法正确的是
A．用电器甲电阻不变，大小为0.1Ω
B．用电器乙电阻随着电流增大而变大，最大值10Ω
C．如果把这两个用电器串联接在6V的电源上，干路中的电流是0.43A
D．如果把这两个用电器并联接在4V的电源上，干路中的电流是0.65A
16．如图所示电路中，闭合开关S，灯泡发光，电路正常．若将电压表与电流表交换位置，电路可能出现的情况是
A．电流表不会损坏、电压表被烧毁
B．电压表有示数，电流表无示数
C．灯泡正常发光
D．电流表有示数，电压表无示数
17．如图所示,电源电压为6V,定值电阻R=18Ω,在S闭合的情况下,下列说法正确的是
①.在a、b两点间接入一个合适的电压表时，电压表有明显示数
②不能在a、b两点间接入一个电流表
③在a、b两点间接入一个“1.5V 0.25A”的小灯泡，小灯泡能正常发光
④在a、b两点间接入一个12Ω的电阻，电路消耗的总功率为0.5W
⑤在a、b两点间接入导线，2s内电流做的功是2J
A．只有①③正确
B．只有③④正确
C．只有①③④正确
D．只有①③⑤正确
18．如图是壁挂式拿起即亮手电筒的结构示意图，手电筒插入基座不亮，拔离即亮，塑料片起到了开关的作用．该手电筒的工作电路图是
A．B．
C．D．
19．如图所示， L1、L2是两相同规格灯泡，当开关S闭合后，则（ ）
A．只有灯泡L2亮B．只有灯泡L1亮
C．灯泡L1 、L2都亮D．电源短路烧毁
20．一个用电器两端的电压增大到原来的2倍，则通过该用电器的电流（ ）
A．增大到原来的4倍B．增大到原来的2倍
C．减小到原来的1/4D．减小到原来的1/2
21．在春晚舞台上使用了大量的LED．LED就是发光二极管， 从物理角度来看，它属于
A．导体B．绝缘体C．超导体D．半导体
22．在如图所示的电路中，电源电压保持不变，忽略温度对小灯泡电阻的影响。当滑动变阻器的滑片P由中点向右移动时，下列判断中正确的是（ ）
A．电流表示数变小、电压表示数增大
B．小灯泡亮度不变，电流表示数不变
C．电流表示数变小，电路消耗的总功率不变
D．电压表示数不变，变阻器消耗的功率变小
23．图是内燃机的某冲程工作示意图，以下改变内能方式与此相同的是( )
A．烤火取暖B．搓手取暖C．向手“呵气”取暖D．用热水袋取暖
24．如果一桶酒精用掉了一半，则剩下的酒精：
A．密度、比热容和热值都不变B．密度不变，比热容为原来的一半
C．比热容不变，热值为原来的一半D．比热容和密度减为原来的一半
25．下列电路设计中，电源电压不变，能够满足开关同时控制两盏电灯，且两灯的发光情况互不影响的是（ ）
A．B．C．D．
26．从欧姆定律可以导出公式R= U/I ， 下列说法正确的是
A．当电压U增大为原来的2倍时，电阻R也增大为原来的2倍
B．当电流I增大为原来的2倍时，电阻R减小为原来的二分之一
C．通过导体的电流若为零，电阻也为零
D．即使导体两端的电压为零，电阻也不为零
27．下列事例中，不能说明分子在不停地做无规则运动的是
A．水中放糖后变甜B．起风后灰尘漫天飞舞
C．鸭蛋腌制后变咸D．食品垃圾腐烂后臭气熏天
28．如图，小华用裸铜导线的一端将两只“3V 1W”小灯泡的螺旋捆绑在一起，并让两个灯泡的尾部金属点与电池正极接触，再将裸铜导线的另一端与电池负极接触（电池组电压为3V，导线与各处接触良好），那么，下列判断正确的是( )
A．两灯都发出昏暗的光，两灯串联
B．两灯都不亮，这样连接造成了短路
C．两灯都正常发光，且两灯并联
D．上面的灯正常发光，下面的灯没有电流通过
29．如图所示，是小红在“练习使用滑动变阻器”的实验中连接的部分电路，当她将滑动变阻器连入电路后发现，灯泡的亮度很暗，移动滑动变阻器的滑片灯泡的亮度不变。她接入滑动变阻器的方法应该是下列选项中的（ ）
A．M接A，N接D
B．M接A，N接B
C．M接B，N接C
D．M接C，N接D
30．下列说法中，符合安全用电要求的是（ ）
A．可以在高压电线附近放风筝
B．使用试电笔辨别火线或零线时，手接触笔尖金属体
C．家中尽量不同时使用多个大功率用电器
D．一旦发生家用电器失火，立即用水扑灭
二、填空题（每空1分，共10题，20分）
31．如图所示，灯L1上标有“3V 3W”字样，若把塑料三角板接到电路A、B之间时，闭合开关后灯L1____（选填“会”或“不会”）发光，若将另一只标有“3V 6W”的灯泡L2接到电路A、B之间时，闭合开关后发光较亮的是灯________．（灯丝电阻不变）
32．保险丝是用电阻较大、熔点较低的合金线制成的。当电路中有过大的_____时，能产生足够的热量，而迅速_____，从而起到保护电路的作用。
33．电阻R1=60Ω，R2=40Ω，它们并联后的总电阻为______Ω，流过它们的电流之比I1∶I2=_____。
34．学校在进行英语听力考试时，考场内各教室的有线扬声器的连接方式是___________(选填“串”或“并”)联的，原因是它们__________(选填“能”或“不能”)独立工作。每个扬声器和控制它的开关的连接方式为____________(选填“串”或“并”)联。
35．把额定功率为9W的护眼灯接入家庭电路中，它与电视机的连接方式是______联的；护眼灯正常工作时每分钟消耗的电能是____________ J．
36．如图所示变阻器是靠改变接入电路中电阻线的______________来改变电路中的电阻，滑动变阻器上标有“50Ω 1.5A”的字样，其中1.5A 表示的意思是__________。
37．如图所示，分别在热水和冷水中滴入相同的红墨水，可以看到热水中的红墨水扩散得_____（选填“快”“慢”或者“一样快慢”），这说明_____。
38．电工师傅常用一只额定电压为220V的灯泡L0(检验灯泡)取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示．当S闭合后，再分别闭合S1、S2、S3(每次只能闭合其中之一)时，可能出现以下三种情况，试判断(选填：“短路”、“断路”或“正常”)
(1)L0不亮，说明该支路_______．
(2) L0正常发光，说明该支路_______．
(3) L0发光呈暗红色，说明该支路________．
39．请在图中用笔画线代替导线，正确连接家庭电路中的电灯、开关和插座。
（_______）
40．小华家的插座A与插座B（如图所示），它们是______联连接的；在用电时要注意安全，图中的冰箱上剩下的一根接线应与______线相连。
三、实验题（每空1分，共2题，15分）
41．在探究“电阻上的电流跟两端电压关系”的实验过程中。
小刚同学做出了以下猜想：
A．电流跟电压成正比电流跟电压成反比电流跟电压无关
你认为合理的猜想是______填字母。你的依据是______。
为了检验猜想是否正确，小刚设计了如图甲所示的电路图。其中电源为两节干电池，电阻R为，变阻器标有“，1A”字样。
请你帮他选量程，电压表应选______量程。
按电路图将乙图中未连接处补画上。
（______）
下表是小刚记录的数据，从数据中可以看出小刚是将变阻器的滑片向______填电路图上的a或移动的。请你替小刚写出结论，填在下表中。
小刚还想用这个电路测一下小灯泡的电阻和电功率，于是他将电阻R换成一只额定电压是的小灯泡阻值约为。闭台开关s后，当电压表的示数为时，电流表示数如图丙所示，则小灯泡的电阻是______，额定电功率为______W。
42．小明利用如图实验装置探究“电流跟电压的关系”，电源电压恒为3V，电阻R阻值为5Ω，滑动变阻器标有“20Ω 1A”字样．
（1）请用笔画线代替导线将图中实物电路连接完整_____________；
（2）刚连完最后一根导线，发现两电表指针立即发生偏转，其原因可能是______ （只填序号）
A．开关未断开 B．滑动变阻器短路 C．电阻R断路
（3）解决问题后，闭合开关，调节滑动变阻器，小明得到五组数据（如上表）：
①获得第3组实验数据后，要想得到第4组数据，应将滑片P向______ （选填“A”或“B”）端移动；
②分析论证时，同组小丽通过计算，认为表中有一组可能是错误的，请指出她认为错误的数据组次及原因_____ ．
③排出错误数据后，分析可得：电阻一定时，导体中的电流跟导体两端电压成______ 比．
四、计算题（每题10分，共2题，20分）
43．如图所示，把15Ω的电阻R1和10Ω的电阻R2并联起来．闭合开关S后，电流表的示数为0.3A．求：

（1）. 电源电压；
（2）. 通过电阻R1的电流．
44．如图所示的电路中，电阻R1的阻值为30Ω，闭合开关S，A1的示数为0.4A，A的示数为0.6A，求：
(1)R1两端的电压；
(2)R2的电阻；
(3)R2的电功率。
参考答案
一、选择题（每题1.5分，共30题，45分）
1、D
【详解】由电路图可知，灯泡与滑动变阻器串联，电压表测滑片左侧部分电阻丝两端的电压，电流表测电路中的电流，因电压表的内阻很大、在电路中相当于断路，
所以，滑片移动时，变阻器接入电路中的电阻不变，电路中的总电阻不变，
由I＝可知，电路中的电流不变，即电流表的示数不变，故ABC错误；
因灯泡的亮暗取决于实际功率的大小，所以，由P＝I2R可知，滑片移动时，灯泡的实际功率不变，亮暗不变，
当滑动变阻器的滑片向右移动时，滑片左侧部分电阻丝的阻值变大，
由U＝IR可知，滑片左侧部分电阻丝两端的电压变大，即电压表的示数变大，故D正确．
2、A
【详解】A．由电路图可知，两开关都闭合时灯泡发光，故A符合题意；
B．由电路图可知，闭合任意一个开关，灯泡都发光，故B不符合题意；
CD．由电路图可知，闭合S2时指示灯亮，再闭合S1时指示灯不亮，且会发生电源短路，故CD不符合题意。
3、B
【详解】A．据安培定则判断，该螺线管的右端是N极，左端是S极，故磁感线的方向错误，故A错误；
B．据安培定则判断，该螺线管的左端是N极，右端是S极，且磁感线的方向正确，故B正确；
C．据安培定则判断，该螺线管的右端是N极，左端是S极，故磁感线的方向错误，故C错误；
D．据安培定则判断，该螺线管的左端是N极，右端是S极，故磁感线的方向错误，故D错误；
4、C
【详解】A、从图可知，定值电阻R1和滑动变阻器串联R2串联，当滑片P向右移动时，其连入电路中电阻的变大，则根据串联电路电阻的特点可知，此时电路中的总电阻的变大，而电源电压不变，由公式可知电路中的电流变小，即电流表的示数变小．故A错误；
B、因为定值电阻R1的阻值不变，而电路中的电流变小，所以由公式可知定值电阻两端的电压变小，根据串联电路电压的特点可知，滑动变阻器两端的电压变大，即电压表的示数变大．故B错误；
C、因为电路中的电流变小，而定值电阻R1的阻值不变，所以由公式可知电阻R1消耗的电功率变小．故C正确；
D、因为电源电压不变，而电路中的电流变小，所以由公式可知电路中的总功率变小．故D错误．
故选C．
【点睛】
考查欧姆定律的应用和电功率的变化情况，并可以利用公式，判断出的功率的变化，明白滑动变阻器移动过程中电阻的变化情况，牢记串联电路电流和电压的规律．
5、D
【详解】A、收音机工作时的功率约为1．5W，电流大约是1．1A，故A错误；
B、笔记本电脑工作时的功率约为111W，电流大约是1．5A，故B错误；
C、台灯工作时的功率约为41W，电流大约是1．2A，故C错误；
D、电饭锅的电功率约为1111W，工作电流约为5A，故D正确．
故选D．
6、C
【分析】当电流从二极管的正接线柱流入，负接线柱流出时，二极管将电路接通；当电流从二极管的负接线柱流入时，二极管在电路中处于断开状态．
【详解】因为二极管具有单向导电性，当电流从二极管的正接线柱流入，负接线柱流出时，二极管将电路接通；当电流从二极管的负接线柱流入时，二极管在电路中处于断开状态；根据题意可知，电流从其P端流入时发红光，从其Q端流入时发绿光，所以两二极管并联，且红发光二极管的正接线柱在P端，负接线柱在Q端，绿发光二极管的正接线柱在Q端，负接线柱在P端，所以C图正确．
【点睛】
当电流从二极管的正接线柱流入，负接线柱流出时，二极管将电路接通；当电流从二极管的负接线柱流入时，二极管在电路中处于断开状态．
7、C
【详解】A．分子间同时存在相互作用的斥力和引力，故A项错误；
B．所有的物体都能发生扩散现象，故B项错误；
C．温度越高，分子热运动越剧烈，故C项正确；
D．尘土飞扬属于宏观物体的运动，是机械运动，不属于分子运动，故D项错误。
【点睛】
本题考查的知识点比较多，难度不大，需要学生掌握分子动理论的基本观点、分子热运动、扩散现象等，特别注意由于固体之间的分子间距比较小，所以固体间的扩散现象不像气体和液体那么明显，或者说能达到肉眼可见的程度需要的时间比较长，所以在生活中并不很常见。
8、D
【解析】A．电压表V的示数和电流表A1的示数之比等于灯泡的电阻，在不考虑灯泡的电阻受温度的影响时，电压表V的示数和电流表A1的示数之比不变，故A正确，不符合题意；
B．电流表A2是测干路的电流，电流表A1测灯泡的电流，当灯泡正常发光的电流为

当流经滑动变阻器的电流为最大2A时，干路中的电流为

电流表A2安全，此时滑动变阻器接入电路的最小阻值为

故B正确，不符合题意；
C．当滑动变阻器接入电路中的电阻为50Ω时，电流表A2的示数最小，此时滑动变阻器的电流为

干路中的电流为

由以上的B详解知干路中的最大电流为2.5A，故C正确，不符合题意；
D．电路消耗的最大功率为

故D错误，符合题意。
9、D
【详解】A．物体内能减少时，可能放出了热量，也可能对外做了功，故A错误；
B．由于热量是个过程量，所以不能说物体含有多少热量，故B错误；
C．内能大小与质量、温度、状态和种类等都有关，温度高但质量很小，内能可能就很少，故C错误；
D．物体内能增加时，温度可能不变，如冰熔化，吸热内能增加，但温度不变，故D正确。
故选D。
10、A
【详解】A．用丝绸摩擦过的玻璃棒能“粘”纸屑，是因为摩擦后的玻璃棒带电，带电体可以吸引轻小物体，穿在身上的化纤衣服易“粘”毛绒，也是因为摩擦后的化纤衣服带电可以吸引轻小物体，故A符合题意；
B．带异种电荷的轻质小球靠近后会“粘”在一起，是因为异种电荷相互吸引，故B不符合题意；
C．吸盘式挂衣钩能够“粘”在墙上，是由于大气压的作用，将吸盘式挂钩“压”在墙上，故C不符合题意；
D．两块磁铁会“粘”在一起，是因为异名磁极相互吸引，故D不符合题意。
故选A。
11、B
【详解】A．石头被晒热，是石头吸收了太阳的热量，是通过热传递改变物体的内能，故A不符合题意；
B．用锤子捶打钢板是通过做功使钢板的内能增大，故B符合题意；
C．冬天，暖气使房间变暖是通过热传递的方式改变物体的内能，故C不符合题意；
D．用热水袋暖手，属于通过热传递的方式改变物体的内能，故D不符合题意。
故选B。
12、A
【解析】A．热水泡脚时，脚的内能增加，温度升高，是通过热传递来改变脚的内能的，故A正确；
B．泡在热水中的脚内能增加，温度升高，故B错误；
C．热量指的是热传递过程中所传递能量的多少，是一个过程量，与温度的高低无关，不能说物体具有或含有多少热量，故C错误；
D．比热容是物质的固有属性，与物质的种类和物质的状态有关，故D错误。
故先A。
13、D
【解析】A．由h-t图像可知，在0～1min内潜水器所处的深度逐渐增大，由可知，受到水的压强逐渐增大，故A错误；
B．在1～3min内，潜水器浸没水中，排开水的体积不变，由可知，受到水的浮力不变，故B错误；
C．由v-t图像可知，在4～6min内，潜水器的速度为0，处于静止状态，故C错误；
D．由v-t图像可知，在6～8min内，潜水器加速上升，处于非平衡状态，合力不为0，故D正确；
故选D。
14、D
【详解】由题意可知，各自在额定电压下正常工作，其实际功率等于额定功率，根据可知，“110V 60W”用电器的功率最大，在相同时间内，这个“110V 60W”用电器做功最多，故选D。
15、D
【详解】A．由图像可知，用电器甲电阻的I-U图像为过原点的倾斜直线，则用电器甲的电阻不变，由图像可知，当U甲=5V时通过的电流I甲=0.5A，由可得，用电器甲的电阻，故A错误；
B．由图像可知，当用电器乙可得的电压分别为1.5V、2.5V、4V、4.5V、5V时，对应的电流分别为0.05A、0.1A、0.25A、0.35A、0.5A，由可得，对应的电阻分别为30Ω、25Ω、16Ω、12.9Ω、10Ω，所以，用电器乙的电阻随着电流增大而变小，故B错误；
C．如果把这两个用电器串联且电路中的电流为0.43A时，用电器甲电阻两端的电压=0.43A×10Ω=4.3V，由图像可知，用电器乙两端的电压大于4.5V，则电源的电压大于4.3V+4.5V=8.8V，所以，如果把这两个用电器串联接在6V的电源上，电路中的电流不可能是0.43A，故C错误；
D．因并联电路中各支路两端的电压相等，所以，如果把这两个用电器并联接在4V的电源上时，它们两端的电压均为4V，由图像可知，通过两电阻的电流分别为I甲′=0.4A、I乙′=0.25A，因并联电路中干路电流等于各支路电流之和，所以，干路电流I′=I甲′+I乙′=0.4A+0.25A=0.65A，故D正确．
16、B
【详解】由图可知，电压表并联灯泡的两端，测量的是电源的电压，电流表测电路中电流；
当两表互换后，则电压表串接在电路中，因其内阻过大，则由欧姆定律可得，电路中有很小电流的，故电流表示数接近为零，灯泡不亮；而此时相当于电压表并联在电源两端，故测量的仍为电源电压，故电压表示数接近电源电压．ACD错误，B正确．故选B．
17、A
【解析】①在a、b两点间接入一个合适的电压表时，电压表串联在电路中，此时电压表的示数约等于电源电压，故①正确；
②电路中已经接入一个定值电阻，电流表串联在电路中测电流，所以可以在ab两点间接入一个电流表，故②错误；
③灯泡的额定电流I=0.25A，灯泡的电阻，灯泡和电阻R串联时电路中的电流，此时的电流等于灯泡的额定电流，所以灯泡能正常发光，故③正确；
④在a、b两点间接入一个12Ω的电阻，电路消耗的总功率为：，故④错误；
⑤在a、b两点间接入导线，电路只有R工作，电流2s做的功为：，故⑤错误。
综合分析可知，只有①③正确。
故选A。
18、D
【详解】由实物图可知，手电筒是利用两节干电池串联为一个小灯泡提供电能，其中外壳相当于导线，塑料片起到开关的作用，位于两节干电池之间．所以电路图是干电池与灯泡组成的串联电路，并且开关位于两节干电池之间．
19、A
【详解】从图中可以看到，当开关S闭合后，电流从正极流出，往左边流，流过开关S，再流过L2，最后回负极，没有电流流过L1，那么只有灯泡L2亮，灯泡L1不亮，故选A。
20、B
【详解】设某电路原来的电压为U、电阻为R，则原来电路中的电流：；当用电器两端的电压增大到原来的2倍时，电阻并不变，所以∴通过灯泡的电流=,B正确．
21、D
【详解】半导体是导电性能介于导体和绝缘体之间的材料，通常用于二极管、三极管、集成电路等。故选D。
22、D
【详解】由电路图知，灯与滑动变阻器并联，电流表测的是通过滑动变阻器的电流，电压表测的电源电压，当滑片P由中点向右移动，接入电路的电阻变大，电路中的总电阻变大，因电源电压保持不变，电压表的示数不变，小灯泡的亮度不变，根据知，电流表的示数将变小，整个电路的电流变小；根据知，变阻器消耗的功率变小，根据知，电路消耗的总功率变小。
故选D。
23、B
【详解】这是内燃机的压缩冲程，机械能转化成内能，是通过做功改变内能的，搓手取暖跟它的道理是一样的，其余三个事例是通过热传递改变内能的．
24、A
【详解】物质的密度、比热容和热值是物质（或燃料）的特性，它们不随物体的质量改变而改变，故选A。
25、C
【详解】A．A选项中电路是串联电路，两灯相互影响。故A项不符合题意；
B．B选项中电路是串联电路，两灯相互影响。故B项不符合题意；
C．C选项中两灯并联相互不影响，且开关在干路中可以同时控制两盏灯。故C项符合题意；
D．D项中两灯并联互不影响，但开关在支路中只能控制L2，故D项不符合题意；
26、D
【详解】电阻是导体的属性，由材料、长度、粗细决定，有时还要考虑温度的变化，但电阻与电压和电流无关．故ABC错误，D正确．
【点睛】
重点是电阻的决定因素，电阻是导体本身的属性；还要牢记：由欧姆定律推导出的，作为公式计算可以，但千万不能说电阻与电压成正比，与电流成反比，这样的说法是没有意义的．
27、B
【详解】A．水中放糖后变甜，是糖分子扩散到水中．是分子不停地做无规则运动的结果．不符合题意．
B．起风后灰尘漫天飞舞，灰尘属于宏观的物体，不属于分子的运动，符合题意．
C．鸭蛋腌制后变咸是，属于扩散现象，是分子不停地做无规则运动的结果．不符合题意．
D．食品垃圾腐烂后臭气熏天，属于扩散现象，是分子不停地做无规则运动的结果．不符合题意．
28、C
【详解】电流从电源正极流出，然后分成两部分电流，一部分电流流过上面灯丝，另一部分电流流过下面灯丝，最后两部分电流汇总，经过裸铜导线，回负极，两灯并联，并且两灯的电压都是3V，因为两灯的规格都是“3V 1W”，所以两灯都正常发光，故选C。
29、B
【详解】小灯泡的亮度很暗，移动滑动变阻器，灯泡的亮度不变，说明电路中的阻值太大，电流较小，因此故障为：滑动变阻器接入的下面电阻线两端的接线柱。
故选B。
30、C
【解析】A．在高压电线附近放风筝，风筝极易挂在电线上，一遇到下雨就会受潮，有可能引发线路短路漏电，产生安全隐患，不符合安全用电要求，故A不符合题意；
B．使用测电笔辨别火线或零线时，是用手接触笔尾金属体，而不是接触笔尖金属体，不符合安全用电要求，故B不符合题意；
C．家中尽量不同时使用多个大功率用电， 防止电路电流过大，符合安全用电要求，故C符合题意；
D．生活用水是导体，发现家用电器或导线失火时，用水灭火会造成短路，一定先切断电源再救火，不符合安全用电要求，故D不符合题意。
二、填空题（每空1分，共10题，20分）
31、不会 L1
【解析】塑料三角板是绝缘体,如果把塑料三角板接到电路A、B之间时，电流不能通过，因此闭合开关后灯L1不会发光；由公式P＝得，灯L1的电阻：
R1＝＝3Ω；
灯L2的电阻：
R2＝＝1.5Ω；
两灯串联,电流相等，R1>R2，根据P＝I2R可知，L1的实际功率大，因此闭合开关后发光较亮的是灯L1。
【点睛】
判断塑料三角板是导体还是绝缘体，即可判断灯是否可以发光；求出两只灯泡的电阻，根据串联电路的特点和欧姆定律，判断两灯的实际功率，即可判断谁的亮度更大。
32、电流 熔断
【详解】[1][2]保险丝用电阻较大、熔点较低的合金线制成，这样做是为了当电路中的电流过大时，保险丝能产生足够的热，便于保险丝迅速熔断，从而起到保护电路的作用。
33、24 2∶3
【详解】[1]由题意可知，R1、R2并联，因并联电路中总电阻的倒数等于各分电阻倒数之和，所以，电路的总电阻
=24Ω
[2]因并联电路中各支路两端的电压相等，所以，流过它们的电流之比
34、并 能 串
【解析】[1][2]考场内各教室的有线扬声器关了一个其他能仍然能独立正常工作，互不影响，是并联的；
[3]控制用电器的开关与该用电器是串联的。
35、并 540
【详解】并联电路中各支路工作互不影响，故家用电器通常是并联的；P=9W，t=1min=60s,，W=Pt=9W×60s=540J。
36、长度 允许通过的最大电流是1.5A
【详解】[1]滑动变阻器是靠改变接入电路中电阻线的长度来改变电路中的电阻，从而改变电路中的电流；
[2]滑动变阻器铭牌上标有“50Ω 1.5A”字样，表示了变阻器的最大阻值为50Ω，允许通过的最大电流是1.5A。
37、快 温度越高，分子运动越剧烈
【解析】由于热水的温度高，故分子无规则运动剧烈，在冷水杯和热水杯中滴入两滴墨水，会看到热水中的墨水扩散的快；
38、断路 短路 正常
【详解】(1)[1] L0不亮，说明该支路不能形成通路，发生了断路；
(2)[2] L0正常发光，说明检验灯两端的电压是220V，该支路发生了短路；
(3)[3] L0发光呈暗红色，说明检验灯两端的电压小于220V，该支路是正常．
【点睛】
本题考查了用检验灯检查电路的故障，根据断路、短路、正常电路表现出的现象判断．
39、
【详解】灯泡和开关的接法：开关要接在火线和灯之间，灯泡的另一侧接在零线上，这样在断开开关时能切断火线，接触灯泡不会发生触电事故。
三孔插座的接法：上孔接地线；左孔接零线；右孔接火线。如图所示：
40、并 地
【详解】[1]由图甲可知，两插座的接地线空接在一起、接零线的空接在一起、接火线的空接在一起，两插座是并联的；
[2]图中的冰箱上剩下的一根接线应与地线相连，这样可防止因漏电而发生触电事故。
三、实验题（每空1分，共2题，15分）
41、 导体两端电压越大、电流越大电压越大灯泡越亮 电阻一定或不变时，电流跟电压成正比
【解析】（1）电压是形成电流的原因，则合理的猜想是电流跟电压成正比，故选A；依据是：导体两端电压越大、电流越大电压越大灯泡越亮；
（2）①电源电压为3V，故电压表应选量程；
②由图丙知，电流表选用小量程串联在电路中，电压表选用小量程与电阻并联，如下图所示：
③从表中数据中知，电流逐渐变大，由欧姆定律可知电路中的电阻变小，故由电路图可知小刚是将变阻器的滑片向a移动的；分析表中数据知，电压增大为原来的几倍，通过的电流也增大为原来的几倍，可得出结论：电阻一定或不变时，电流跟电压成正比，如下表所示：
（3）闭台开关S后，当电压表的示数为额定电压时，电流表示数如图丙所示，电流表选用小量程，分度值为，示数为，由欧姆定律可得，则小灯泡的电阻：；灯泡的额定电功率为：.
42、 A A 第1组数据电流不可能为0.1A 正
【解析】试题分析：（1）连接电路的连线如题图所示；（2）答案A符合题意，正确；（3）①电压表的示数由1.5V调节为2V，滑片P应向A端调节，电阻减小，电流增大，定值电阻两端电压也增大；②第1次数据错误．原因是，当电阻中的电流I=0.1A时，电流中的等效电阻，而电路中实际最大电阻R=R1+R2=5Ω+20Ω=25Ω，所以错误；电阻一定时，导体中的电流跟导体两端的电压成正比．
【考点定位】欧姆定律
四、计算题（每题10分，共2题，20分）
43、（1）3V；（2）0.2A
【分析】由电路图中可以看出，与并联，电流表与串联，测量的是通过的电流．根据并联电路电压规律可知：电源电压等于两端电压也等于两端电压，即
【详解】（1）根据欧姆定律可知：两端电压为：；则电源电压为；
（2）根据欧姆定律可知：通过R1的电流
44、 (1)12V；(2)；(3)2.4W
【详解】(1)由电路图可知，两个电阻并联，其两端电压即为电源电压，电流表A1测量支路电阻R1的电流，电流表A测量干路电流，由并联电阻特性可知
(2)由并联电路分流特性，电阻R2的两端电压即为电源电压，与电阻R1的两端电压相同，可知通过电阻R2的支路电流为
则
(3)由电功率公式
答：(1)R1两端的电压为12V；
(2)R2的电阻为；
(3)R2的电功率为2.4W。
实验次数
1
2
3
电压
1
2
3
电流
结论
______
实验次数
1
2
3
电压
1
2
3
电流
结论
电阻一定或不变时，电流跟电压成正比
