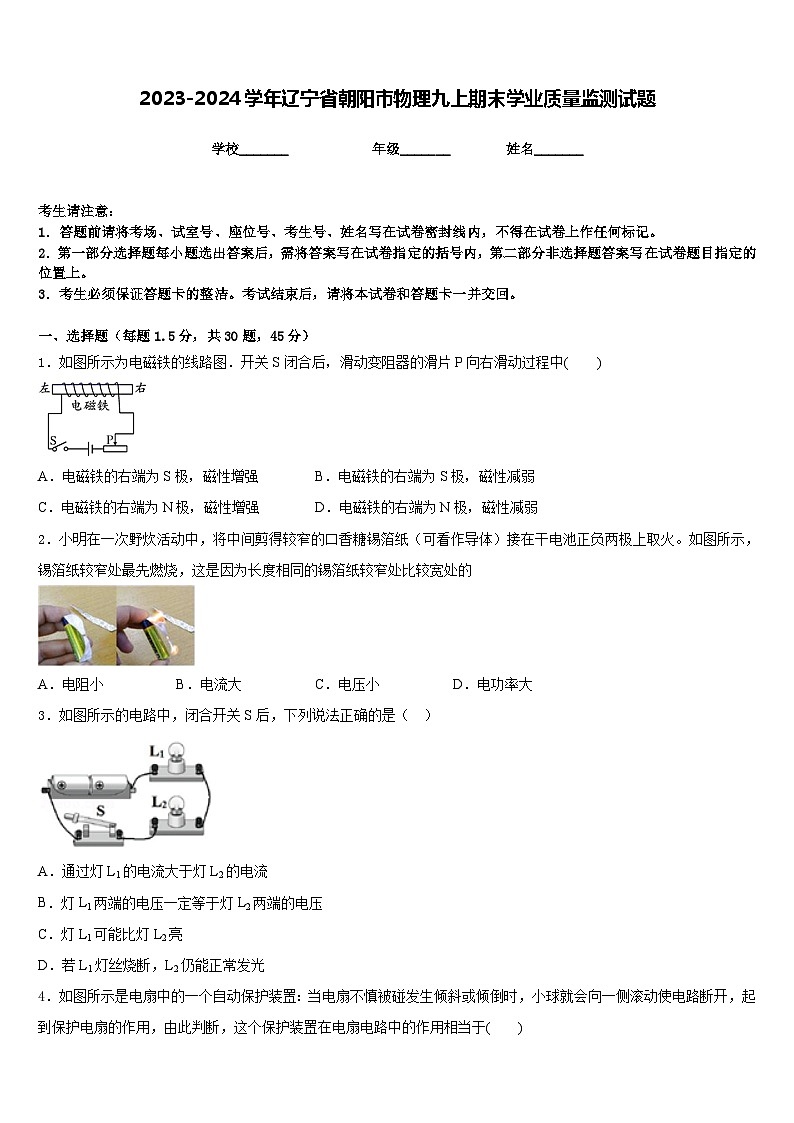

2023-2024学年辽宁省朝阳市物理九上期末学业质量监测试题含答案

这是一份2023-2024学年辽宁省朝阳市物理九上期末学业质量监测试题含答案，共15页。试卷主要包含了考生必须保证答题卡的整洁，下列四种物态变化，属于液化的是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
考生请注意：
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1.5分，共30题，45分）
1．如图所示为电磁铁的线路图．开关S闭合后，滑动变阻器的滑片P向右滑动过程中( )
A．电磁铁的右端为S极，磁性增强B．电磁铁的右端为S极，磁性减弱
C．电磁铁的右端为N极，磁性增强D．电磁铁的右端为N极，磁性减弱
2．小明在一次野炊活动中，将中间剪得较窄的口香糖锡箔纸（可看作导体）接在干电池正负两极上取火。如图所示，锡箔纸较窄处最先燃烧，这是因为长度相同的锡箔纸较窄处比较宽处的
A．电阻小B．电流大C．电压小D．电功率大
3．如图所示的电路中，闭合开关S后，下列说法正确的是（ ）
A．通过灯L1的电流大于灯L2的电流
B．灯L1两端的电压一定等于灯L2两端的电压
C．灯L1可能比灯L2亮
D．若L1灯丝烧断，L2仍能正常发光

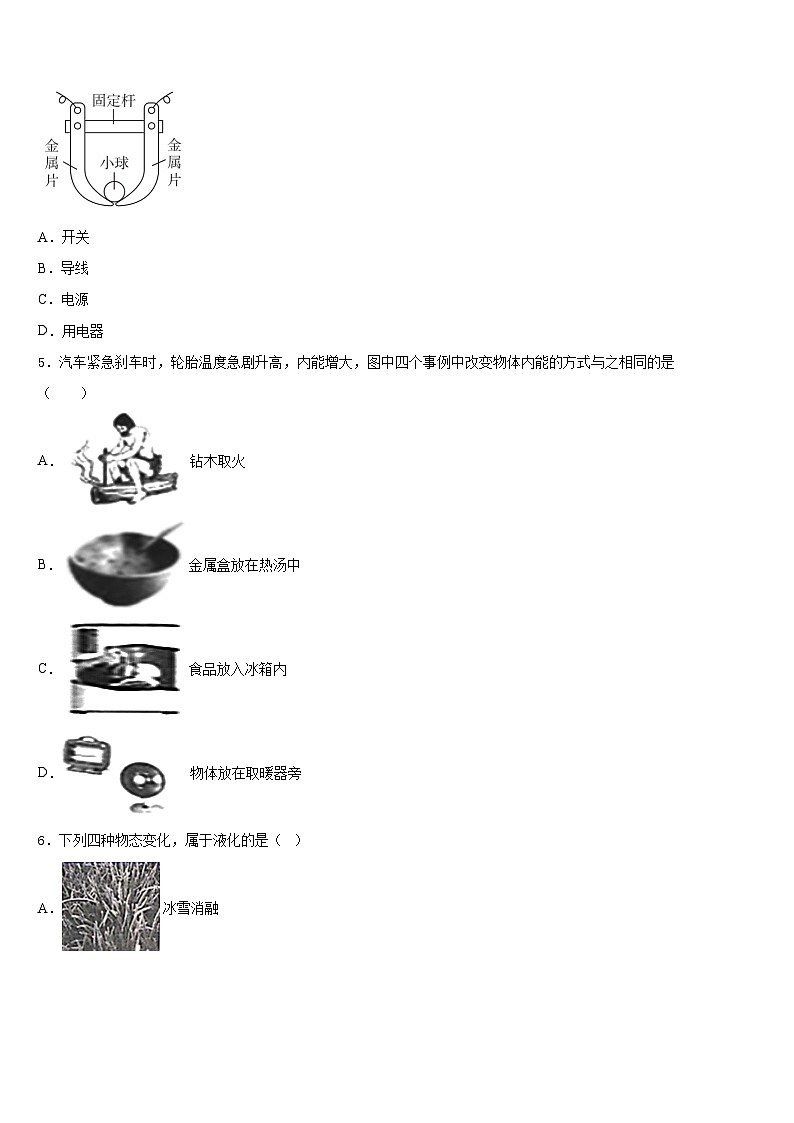

4．如图所示是电扇中的一个自动保护装置：当电扇不慎被碰发生倾斜或倾倒时，小球就会向一侧滚动使电路断开，起到保护电扇的作用，由此判断，这个保护装置在电扇电路中的作用相当于( )
A．开关
B．导线
C．电源
D．用电器
5．汽车紧急刹车时，轮胎温度急剧升高，内能增大，图中四个事例中改变物体内能的方式与之相同的是（ ）
A．钻木取火
B．金属盒放在热汤中
C．食品放入冰箱内
D．物体放在取暖器旁
6．下列四种物态变化，属于液化的是（ ）
A．冰雪消融
B．热气腾腾
C．白霜皑皑
D．露珠消失

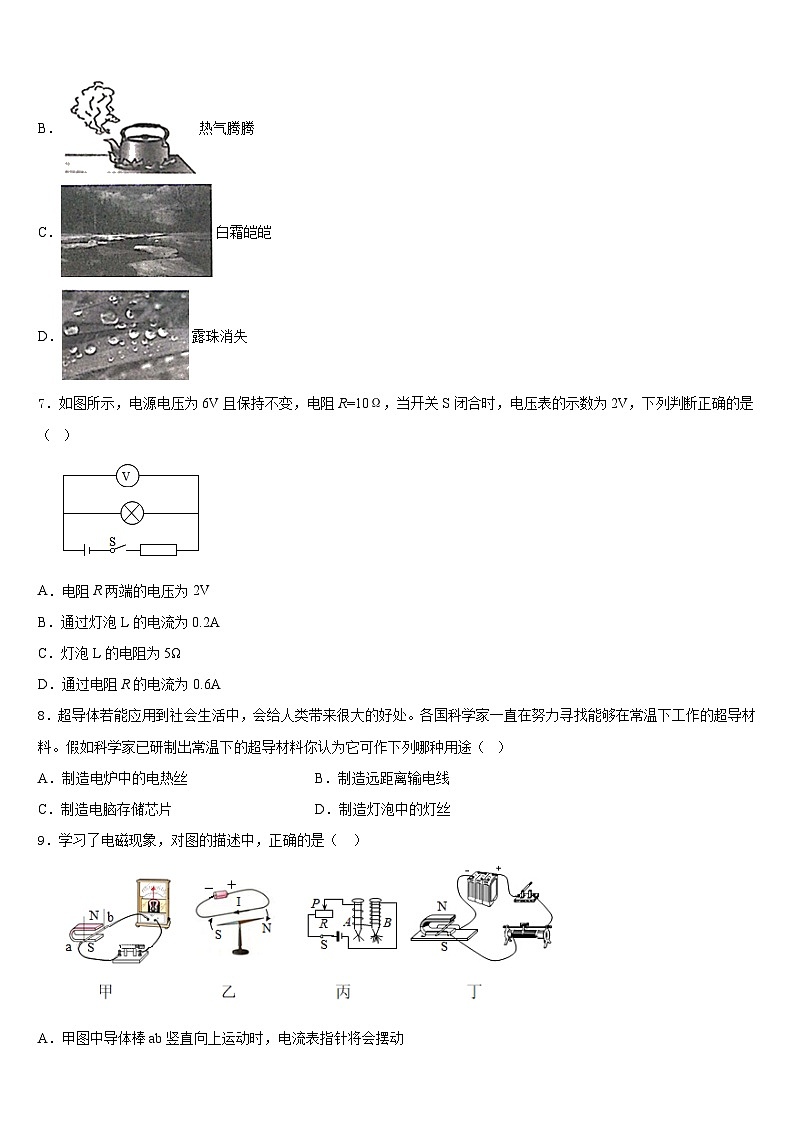

7．如图所示，电源电压为6V且保持不变，电阻R=10Ω，当开关S闭合时，电压表的示数为2V，下列判断正确的是（ ）
A．电阻R两端的电压为2V
B．通过灯泡L的电流为0.2A
C．灯泡L的电阻为5Ω
D．通过电阻R的电流为0.6A
8．超导体若能应用到社会生活中，会给人类带来很大的好处。各国科学家一直在努力寻找能够在常温下工作的超导材料。假如科学家已研制出常温下的超导材料你认为它可作下列哪种用途（ ）
A．制造电炉中的电热丝B．制造远距离输电线
C．制造电脑存储芯片D．制造灯泡中的灯丝
9．学习了电磁现象，对图的描述中，正确的是（ ）
A．甲图中导体棒ab竖直向上运动时，电流表指针将会摆动
B．乙图的实验表明磁可以生电
C．丙图的实验可以探究电磁铁磁性的强弱与线圈匝数的关系
D．丁图演示的是电磁感应现象
10．甲、乙两只小灯泡上分别标有“6 V 3 W”和“4 V 2 W”字样，现在把它们按不同方式接在不同电路中．下列判断错误的是( )
A．若把它们串联在10 V电路中，两只灯泡恰好都能正常发光
B．若把它们串联在10 V电路中，两只灯泡都不能正常发光
C．若把它们并联在6 V电路中，只有甲灯泡能正常发光
D．若把它们并联在4 V电路中，只有乙灯泡能正常发光
11．傍晚小明卧室的灯突然灭了，但客厅的灯正常发光，对此现象下列分析正确的是
A．小明卧室的照明电路发生了断路
B．小明卧室的灯泡发生了短路
C．他家工作电器的总功率过大
D．可能是进户线断了
12．下列说法中不符合安全用电原则的是（ ）
A．不接触低压带电体，不靠近高压带电体
B．更换灯泡、搬动电器前先断开电源开关
C．用湿毛巾擦洗正在发光的台灯灯泡，保持其清洁
D．长期使用的家用电器达到使用寿命后及时更换
13．关于温度、热量和内能，下列说法正确的是：
A．物体的温度越高，所含热量越多B．温度高的物体，内能一定大
C．0℃的冰块，内能一定为零D．温度相同的两物体间不会发生热传递
14．820年，安培在科学院例会上做了一个实验，引起了众科学家的兴趣。如图所示，把通电螺线管沿东西方向水平悬挂起来，然后给导线通电，会发生的现象是（ ）
A．通电螺线管仍保持原位置静止
B．通电螺线管转动，但最后又回到原位置
C．通电螺线管转动，直至A指向北，B指向南
D．通电螺线管转动，直至A指向南，B指向北
15．将如图所示完好的接线板连入家庭电路中，闭合开关S，指示灯发光．再将台灯插入接线板上的插座，台灯与指示灯都能发光．则
A．该接线板的连接线内只有火线和零线两根导线
B．台灯与指示灯串联，并受开关S控制
C．台灯与指示灯并联，开关S在干路上
D．该接线板上有5个插孔会使检测的测电笔氖管发光
16．如图甲所示为一个超声波加湿器，如图乙所示为其内部湿度监测装置的简化电路图．已知电源电压为12V，定值电阻R0的阻值为30Ω，电流表的量程为0～200mA，电压表的量程为0～9V．湿敏电阻R的阻值随湿度RH变化的关系图象如图丙所示，其阻值最大为120Ω（图中未画出）．则在电路安全工作的前提下，下列说法正确的是（ ）
A．湿敏电阻R的电流最小值为80mA
B．定值电阻R0的电功率最小值为0.192W
C．电路消耗的总功率最大值为3.6W
D．此装置能监测的湿度最大值为80%
17．已知 R2＜R1，将图中的四种不同接法，接到同一电源两极间，则电路中电流最大的是
A．B．C．D．
18．如图是“探究电流与电阻的关系”实验电路图。先在A、B间接入5Ω的电阻，移动滑片，使电压表示数为2V,读出电流表示数。接着断开开关，用10Ω的电阻替换5Ω的电阻，闭合开关后，电压表示数及下一步应进行的操作是
A．大于2V，将滑片向左滑
B．小于2V，将滑片向左滑
C．大于2V， 将滑片向右滑
D．小于2V,将滑片向右滑
19．如图所示的电路中，电源电压保持不变。闭合开关S，灯L正常发光。一段时间后，观察到一个表的示数变大，另一个表的示数变小。若电阻R、灯L中仅有一个出现故障，下列说法正确的是（ ）
A．灯L一定断路B．灯L一定短路
C．灯L一定不亮D．电阻R可能断路
20．如图所示的事例中，不是通过做功来改变物体内能的是（ ）
A．钻木取火
B．铁丝反复折弯处发热
C．烧水时温度升高
D．下滑时臀部发热
21．下列数据最接近事实情况的是（ ）
A．电冰箱的额定功率为1000WB．充电宝的输出电压为220V
C．电扇正常工作1h耗电约1kW·hD．日光灯正常工作电流约为0.15A
22．如图所示，在探究“并联电路的电流特点”时，用电流表分别测出A、B、C三处的电流为IA＝0.4A，IB＝0.2A，IC＝0.2A后，下一步最合理的操作是（ ）
A．分析数据，得出结论
B．改变电源电压再测
C．换不同规格的小灯泡再测
D．换电流表的另一量程再测
23．如图所示，电源电压不变，闭合开关S后，滑动变阻器滑片自a向b移动的过程中
A．电压表V1示数变大，V2示数变大，电流表A的示数变大
B．电压表V1示数变小，V2示数变大，电流表A的示数变小
C．电压表V1示数不变，V2示数变小，电流表A的示数变大
D．电压表V1示数不变，V2示数变大，电流表A的示数变小
24．如图所示，电源电压为9V保持不变，闭合开关S，为保证电流表的示数为0.75A。现有5Ω、20Ω、30Ω电阻各一个，若在其中选择两个电阻在图中虚线框内连成电路，则下列做法可行的是
A．5Ω和2Ω串联B．2Ω和3Ω串联
C．20Ω和30Ω并联D．5Ω和3Ω并联
25．如图电路，电源电压保持不变，灯泡L1标有“6V3W”字样，灯泡L2标有“6V6W”字样，不考虑温度对灯泡电阻的影响，Rab为滑动变阻器，关于这个电路下列说法正确的有（ ）
A．该电路不可能让两盏灯同时正常发光
B．开关S，S1闭合，S2断开，变阻器滑片P由a向b端滑动时，电压表示数变大，电流表示数变小
C．开关S，S1，S2均闭合，把变阻器滑片P放在a端不动，如果断开S1，此时电压表和电流表的示数的比值变大
D．如果让变阻器滑片P滑到中点不动，只闭合S，S1时，电压表的示数与电流表的示数的乘积一定比只闭合S，S2时的示数大
26．小辉想探究电流通过电阻时产生的热量与哪些因素有关。他连接了如图所示的电路进行实验，其中两个完全相同的烧瓶内分别装有质量相等、初温均为25℃的煤油，阻值为和的电阻丝、，闭合开关一段时间后，记录此时两个温度计的示数。根据上述实验，下列说法中正确的是（ ）
A．此实验探究的是电流产生的热量与电压的关系
B．此实验探究的是电流产生的热量与电流的关系
C．此实验探究的是电流产生的热量与通电时间的关系
D．此实验中用温度计示数变化的大小反映产生热量的多少
27．如图所示，电流表A1、A2、A3的示数分别为30mA、50mA、70mA，则电流表
A．A的示数是150mA
B．A的示数是70mA
C．A'的示数是80mA
D．A'的示数是30mA
28．有关电学知识，下列说法错误的是（ ）
A．对人体的安全电压不高于36V
B．一个电子所带电荷量为1.6×10﹣19C
C．手机功率约为200W
D．家用空调电流约为5A
29．下列数据中，最接近实际情况的是（ ）
A．普通家用照明灯的工作电流约为2A
B．电饭锅加热档的功率约为100W
C．家用电风扇的额定功率约为2000W
D．一节新干电池的电压约为1.5V
30．有甲、乙两个用绝缘丝线悬挂的轻质小球，如图所示。让乙球靠近甲球，在以下几种情况中，能使两球互相排斥的是
A．甲球带正电，乙球不带电B．甲、乙两球都不带电
C．甲球带正电，乙球带负电D．甲、乙两球都带负电
二、填空题（每空1分，共10题，20分）
31．在一定温度下，两个电路元件A和B的电流和电压关系如图所示．由如图可知，元件_____（A/B）的电流与它两端的电压关系遵循欧姆定律，若将元件A和B并联后接在2.5V的电源两端时，则干路中的电流为______A，两个元件的总功率为__________ W.
32．在跳板跳水这一运动项目中，运动员在向下压跳板的过程中（如图），跳板由于发生_____（选填“弹性”或“塑性”）形变，从而产生_____（选填“向上”或“向下”）的弹力．
33．一台电动机正常工作时，两端的电压为220V，通过线圈的电流为10A，若此线圈的电阻为2Ω，那么它的电功率是____________W，这台电动机1min内产生的热量是__________J．
34．如图为一款利用高温水蒸气熨衣服的便携式挂烫机，它的正常工作电压为220V，加热功率有大、小两个档位，设计师最初设计的内部电路有如图甲、乙两种接法，其中电热丝R1=56Ω，R2=44Ω。
（1）挂烫机的三线插头中最长的插脚是电路中的____线， 由于两个电路中所选熔断器里的熔丝允许通过的最大电流为8.2A，故设计师应选择_____ （选填 “甲”或“乙”）电路。
（2）在甲电路中，当开关接触触点____________（选填 “0”、“0、 1”“1、2”或“2”）时为大档位，此时加热功率是__W.
（3）根据甲电路的设计，若将水箱中0.22kg的水从25℃加热到100℃，挂烫机至少需要加热______s.（）
35．当一个定值电阻两端的电压为U时，通过它的电流为I，当加在它两端的电压增大到3U时，该电阻的阻值为___________，此时它的功率为___________。
36．家庭电路中，各用电器之间的连接方式是_____，教室一个开关控制两个灯，则两个灯的连接方式是______ 。
37．如图为旋翼无人机，它依靠电池为电动机供电，带动机翼旋转实现升空。小明操纵遥控器，使无人机从地面先加速上升，然后减速上升，最后悬停在某一高度进行摄影。则无人机在加速上升过程中，电动机将______能转化为______能；从地面开始升空至刚悬停在某一高度的过程中，无人机的动能变化情况是______。
38．为了保护环境，我国大力发展新能源电动汽车。如图所示，新能源电动汽车正在充电，充电过程中电动汽车的电池相当于电路中的________；汽车在通过红绿灯路口时，要遵守“红灯停，绿灯行，黄灯也要等一等”的交规，那么路口的这些交通指示灯是_____联的。
39．甲灯标有“6V、3W”字样，乙灯标有“6V、6W”字样，两灯串联后接在电源两端，不考虑温度对灯丝电阻的影响，若灯泡都发光时，电路中允许通过的最大电流为___________A，此时，________(选填“甲"成“乙”)灯更亮。
40．如图所示，电源电压为6V，电阻R0＝10Ω，电流表量程为0﹣0.6A，电压表量程为0﹣3V，滑动变阻器上标有“20Ω 0.5A”字样．则当电路中电流最小时，2min内电流通过电阻R0产生的热量是_____J；为了保证电路安全，滑动变阻器R接入电路的最小阻值为_____Ω；电路消耗总功率允许的变化范围为_____W．
三、实验题（每空1分，共2题，15分）
41．在探究“电流通过导体产生热的多少与什么因素有关”时采用了如图所示的实验装置。请仔细观察甲、乙两图：
（1）实验是通过观察两个U形管中________的变化来比较电流通过电阻丝产生的热量的多少；
（2）你认为甲图所示的装置是用来研究电流通过电阻丝产生的热量与________的关系；
（3）乙图所示的装置是用来研究电流通过电阻丝产生的热量与_____的关系，由乙图所示的实验现象可以得到的结论是：在电阻相同、通电时间相同的情况下，通过电阻的电流_____，电阻产生的热量____（选填“越大” 、“越小”或“不变”）；
（4）该实验采取的探究方法是________；
（5）通电一段时间，发现其中一个U形管液面高度几乎不变，则出现该现象的原因可能是____。
42．为了探究小灯泡亮度与实际功率的关系，某校物理兴趣小组设计了如图甲所示的实验电路，标有“2.5V”字样的小灯泡电阻约为10Ω，电源电压6V不变，可供选用的滑动变阻器有“10Ω 1A”的R1和“20Ω 1A”的R2。
（1）为了完成实验，你认为应该选用的滑动变阻器是______。（选填“R1”或“R2”）
（2）请用笔划线代替导线将图甲的实验电路补充完整。（要求：滑动变阻器滑片向左移动时，灯泡变暗）。
（________）
（3）电路正确连按后，闭合开关，他们发现小灯泡不亮，电流表有示数，电压表无示数，你认为造成这一现象的原因可能是_______。（选填字母）
A．电流表断路 B．小灯泡短路 C．小灯泡灯丝断了 D．滑动变阻器短路
（4）排除故障后，当滑动变阻器的滑片移到某一位置时，某同学从“0﹣15V”量程的刻度线看出指针停在10V处，若要测量小灯泡的额定功率，应将滑动变阻器的滑片向_____移（选填“左”或“右”）直到小灯泡正常发光，此时电流表的示数如图乙所示，则小灯泡的额定功率是______W。测量后他们对测量结果进行了误差分析，考虑电表本身对电路的影响，该实验所测小灯泡电功率偏________(选填“大”或“小”)。
（5）根据收集到的实验数据，同学们得出了灯泡亮度与实际功率的关系。在分析论证过程中，勤于思考的小明发现小灯泡在不同亮度下，它两端的电压与电流的比值不一样，他根据多组实验数据描绘出的I﹣U图像如图丙所示，主要原因是：灯丝电阻随温度而变化，若小灯泡的额定功率P0与某次工作时的实际功率P1满足P0＝4P1，则以下关于额定电压U0与实际电压U1的数值关系，你认为最有可能的是_______。
A．U0＝1.5U1 B．U0＝2U1 C．U0＝3U1 D．U0＝4U1
（6）有同学认为利用该电路也可以探究导体中电流和导体两端电压的关系，你认为这种说法________(选填“合理”或“不合理”)，理由是________________。
四、计算题（每题10分，共2题，20分）
43．已知天然气的热值为4.2×J/m3，水的比热容为4.2×103 。
（1）完全燃烧0 04 m3天然气可放出多少热量？
（2）某天然气灶烧水的效率为50%，完全燃烧0 04 m3天然气可使常温下5 kg的水温度升高多少℃？
44．在如图所示电路中，定值电阻 R0的阻值为 20Ω，电动机线圈电阻为 2Ω，闭合开关，电流表 A1、A2的示数分别为 0.8A，0.3A，求∶
(1)该电路电源电压
(2)1min 内电路消耗的电能
(3)1min 内电流通过电动机产生的热量
参考答案
一、选择题（每题1.5分，共30题，45分）
1、D
2、D
3、C
4、A
5、A
6、B
7、C
8、B
9、C
10、B
11、A
12、C
13、D
14、D
15、C
16、D
17、D
18、C
19、C
20、C
21、D
22、C
23、B
24、C
25、C
26、D
27、C
28、C
29、D
30、D
二、填空题（每空1分，共10题，20分）
31、A 0.8 2
32、弹性； 向上。
33、2200 1.2×104
34、地 甲 1、2 1100 63
35、
36、并联 并联
37、电 机械 先变大后变小
38、用电器 并
39、0.5 甲
40、48 10 1.2～1.8
三、实验题（每空1分，共2题，15分）
41、液面高度 电阻 电流 越大 越大 控制变量法和转换法 装置漏气（或气密性不好）
42、R2 见解析所示 B 右 0.65 偏大 C 不合理 小灯泡灯丝的电阻会随温度的改变而改变，无法控制电阻一定
四、计算题（每题10分，共2题，20分）
43、（1）1.68×106 J；（2）40℃
44、 (1)6V；(2)288J；(3)30J
