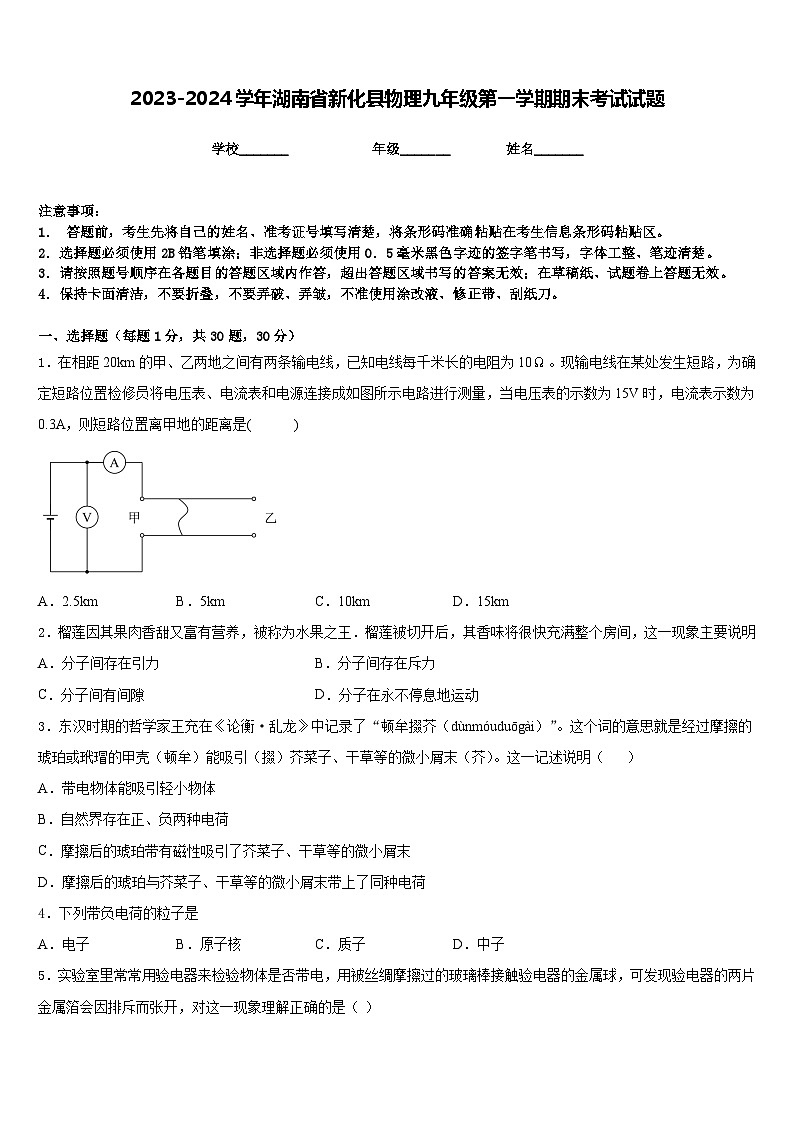

2023-2024学年湖南省新化县物理九年级第一学期期末考试试题含答案

这是一份2023-2024学年湖南省新化县物理九年级第一学期期末考试试题含答案，共11页。

学校_______ 年级_______ 姓名_______
注意事项：
1． 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1分，共30题，30分）
1．在相距20km的甲、乙两地之间有两条输电线，已知电线每千米长的电阻为10。现输电线在某处发生短路，为确定短路位置检修员将电压表、电流表和电源连接成如图所示电路进行测量，当电压表的示数为15V时，电流表示数为0.3A，则短路位置离甲地的距离是( )
A．2.5kmB．5kmC．10kmD．15km
2．榴莲因其果肉香甜又富有营养，被称为水果之王．榴莲被切开后，其香味将很快充满整个房间，这一现象主要说明
A．分子间存在引力B．分子间存在斥力
C．分子间有间隙D．分子在永不停息地运动
3．东汉时期的哲学家王充在《论衡·乱龙》中记录了“顿牟掇芥（dùnmóuduōgài）”。这个词的意思就是经过摩擦的琥珀或玳瑁的甲壳（顿牟）能吸引（掇）芥菜子、干草等的微小屑末（芥）。这一记述说明（ ）
A．带电物体能吸引轻小物体
B．自然界存在正、负两种电荷
C．摩擦后的琥珀带有磁性吸引了芥菜子、干草等的微小屑末
D．摩擦后的琥珀与芥菜子、干草等的微小屑末带上了同种电荷
4．下列带负电荷的粒子是
A．电子B．原子核C．质子D．中子

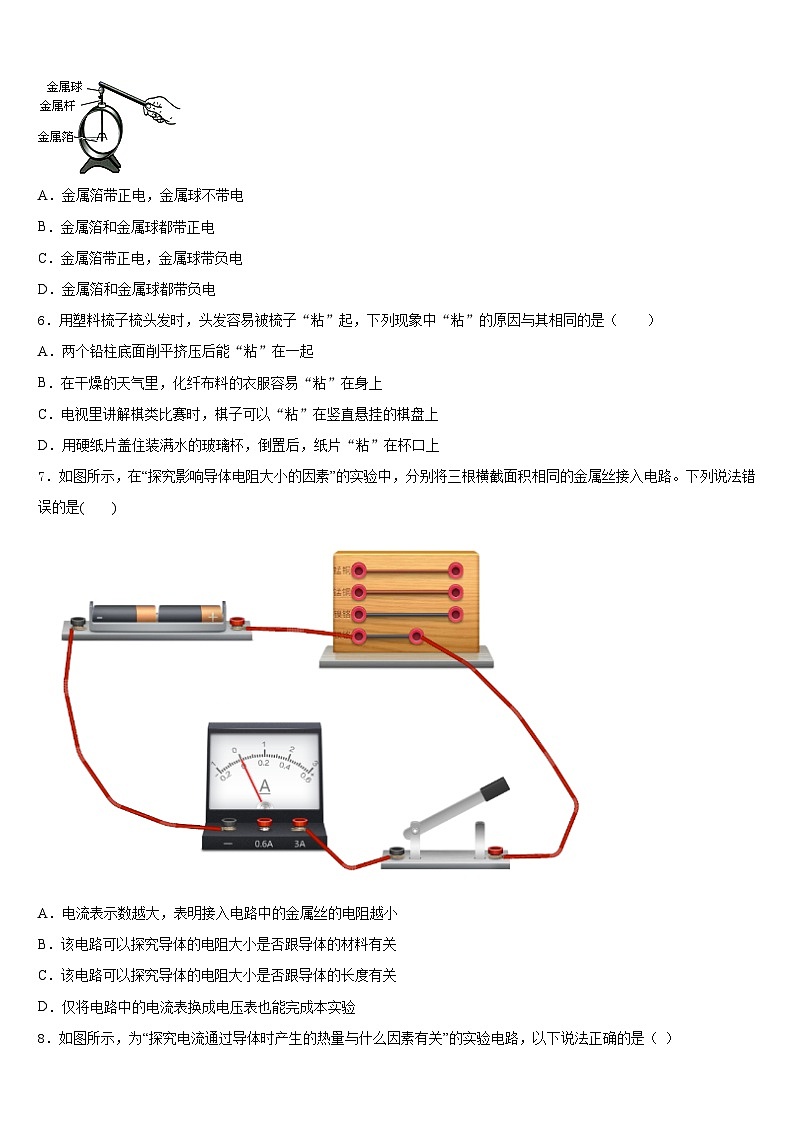

5．实验室里常常用验电器来检验物体是否带电，用被丝绸摩擦过的玻璃棒接触验电器的金属球，可发现验电器的两片金属箔会因排斥而张开，对这一现象理解正确的是（ ）
A．金属箔带正电，金属球不带电
B．金属箔和金属球都带正电
C．金属箔带正电，金属球带负电
D．金属箔和金属球都带负电
6．用塑料梳子梳头发时，头发容易被梳子“粘”起，下列现象中“粘”的原因与其相同的是（ ）
A．两个铅柱底面削平挤压后能“粘”在一起
B．在干燥的天气里，化纤布料的衣服容易“粘”在身上
C．电视里讲解棋类比赛时，棋子可以“粘”在竖直悬挂的棋盘上
D．用硬纸片盖住装满水的玻璃杯，倒置后，纸片“粘”在杯口上
7．如图所示，在“探究影响导体电阻大小的因素”的实验中，分别将三根横截面积相同的金属丝接入电路。下列说法错误的是( )
A．电流表示数越大，表明接入电路中的金属丝的电阻越小
B．该电路可以探究导体的电阻大小是否跟导体的材料有关
C．该电路可以探究导体的电阻大小是否跟导体的长度有关
D．仅将电路中的电流表换成电压表也能完成本实验

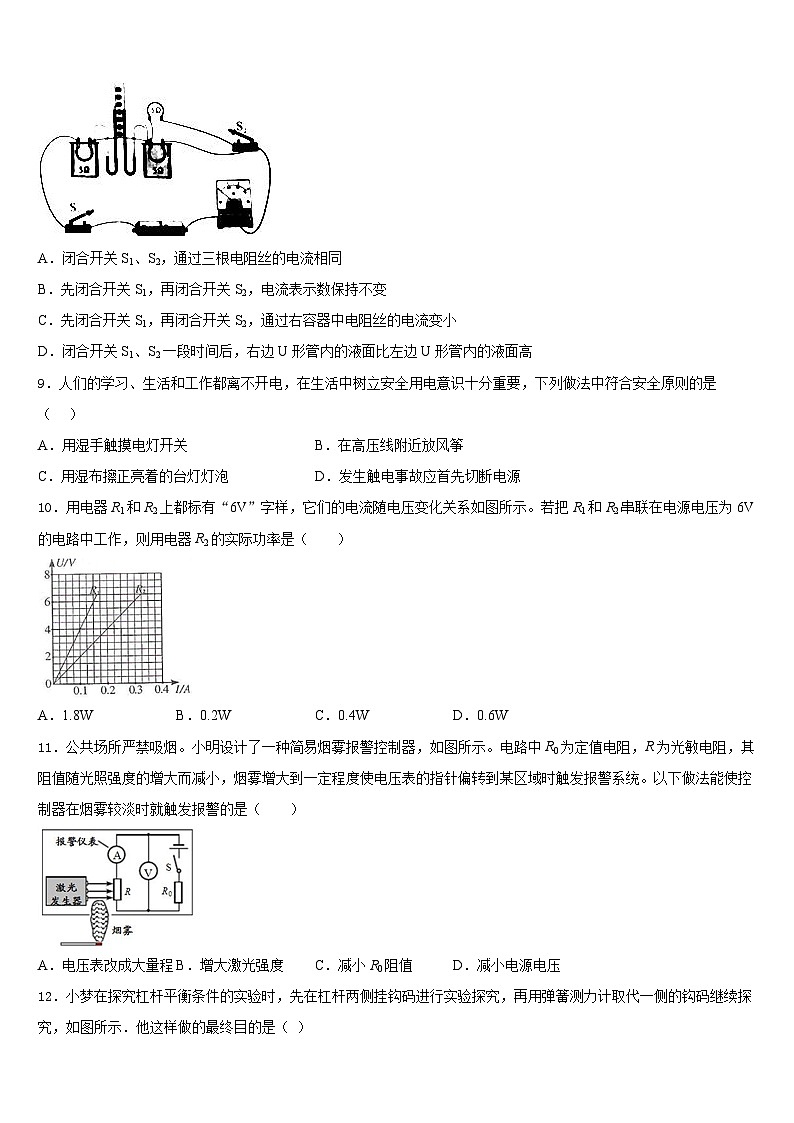

8．如图所示，为“探究电流通过导体时产生的热量与什么因素有关”的实验电路，以下说法正确的是（ ）
A．闭合开关S1、S2，通过三根电阻丝的电流相同
B．先闭合开关S1，再闭合开关S2，电流表示数保持不变
C．先闭合开关S1，再闭合开关S2，通过右容器中电阻丝的电流变小
D．闭合开关S1、S2一段时间后，右边U形管内的液面比左边U形管内的液面高
9．人们的学习、生活和工作都离不开电，在生活中树立安全用电意识十分重要，下列做法中符合安全原则的是（ ）
A．用湿手触摸电灯开关B．在高压线附近放风筝
C．用湿布擦正亮着的台灯灯泡D．发生触电事故应首先切断电源
10．用电器R1和R2上都标有“6V”字样，它们的电流随电压变化关系如图所示。若把R1和R2串联在电源电压为6V的电路中工作，则用电器R2的实际功率是（ ）
A．1.8WB．0.2WC．0.4WD．0.6W
11．公共场所严禁吸烟。小明设计了一种简易烟雾报警控制器，如图所示。电路中R0为定值电阻，R为光敏电阻，其阻值随光照强度的增大而减小，烟雾增大到一定程度使电压表的指针偏转到某区域时触发报警系统。以下做法能使控制器在烟雾较淡时就触发报警的是（ ）
A．电压表改成大量程B．增大激光强度C．减小R0阻值D．减小电源电压
12．小梦在探究杠杆平衡条件的实验时，先在杠杆两侧挂钩码进行实验探究，再用弹簧测力计取代一侧的钩码继续探究，如图所示．他这样做的最终目的是（ ）
A．便于直接读出拉力的大小
B．便于提供不同方向的拉力
C．便于正确认识力臂
D．便于测量力臂的大小
二、填空题（每题5分，共4题，20分）
13．如下左图所示电路，是伏安法测电阻的实验电路图，电源电压不变，当滑片P向右移动时，电流表的读数将______， 电压表的读数将_______（填“变大”、 “变小”或“不变”）．
14．公元1821年，德国物理学家塞贝克发现了一种奇怪的现象：把两根铜丝和一根铁丝与灵敏电流计串联成闭合电路，然后把铜丝和铁丝的一个连接点放在盛有冰水混合物的容器里保持低温；另一个连接点放在火焰上加热。发现灵敏电流计的指针发生了偏转，这一现象表明这时闭合电路中产生了电流。塞贝克把这种电流叫做“热电流”，把这电路叫“热电偶电路”，如图所示。进一步的实验表明：热电偶电路中电流的大小跟相互连接的两种金属丝的性质以及接点D和G间的温度差有关。下表给出了通过实验测得的某铂一铑合金热电偶电路中电流大小与温度差关系的一组数据。
请根据以上资料数据说明：
(1) 这样的热电偶实际上是一个电源，它是把____能转化为_____能。
(2) 在热电偶电路中，产生热电流的条件是：电路是由______(填“相同”或“不同”)材料的导体组成的闭合电路，在两个节点之间存在着_________。
15．如图所示，电源电压不变，，，。只闭合S，电流表A1、A2示数之比为_________，电压表V1、V2示数之比为_________。
16．如图是四根高压输电线上的一个装置，利用这个装置将四根导线并联起来，相当于增大了导线的______，从而减小了导线的______，以达到减少输电线上电能损失的目的．
三、实验题（共12分）
17．（4分）小华在探究导体中电流跟电阻的关系时，实验室为其提供的器材有：学生电源(电压6V)、电流表、电压表、定值电阻(5Ω、10Ω、 20Ω、25Ω各一只)、电阻箱、滑动变阻器M (20Ω 2A)、滑动变阻器N (30Ω 1A)、开关、导线若干。
(1)如图甲，小华按要求连接好电路。
(2)在某次实验中，闭合开关，小华发现电流表示数为零，电压表示数约1V，她移动滑动变阻器滑片时，电流表指针不动，电压表指针的偏转发生改变，则电路中出现的故障可能是_____。
(3)小华预设定值电阻两端的电压为2.8V不变，在某次操作中，她断开开关S，用10Ω的电阻替换5Ω的电阻，然后马上闭合开关S，但老师指出此操作不规范，你认为操作不规范的原因是：______，为了保证电路元件安全、电压表的示数不变，应先断开开关S，将滑片P从原位置移到阻值最________(大、小)处，再闭合开关将滑片P从向_________端(A、B)移动。
(4)排除故障后，更换不同阻值的定值电阻进行了多次实验，记录实验数据如下表：
请你帮助小华在I-R图像中完成描点并画好图像___________，分析表中数据和图像可得到的结论是：_____。
(5)实验中选择的滑动变阻器是______。( M、N)
(6)小华还设计了一个巧测某电阻Rx阻值的实验电路，如图乙，图中R为电阻箱，要求仅利用电阻箱读数来表达Rx的阻值。请在下面方案的空白处填上适当内容。
①将开关接a，调节电阻箱和滑动变阻器滑片P至适当位置，使电流表示数为I，记下___；
②将开关接b，保持____位置不变，调节电阻箱，使电流表的示数______，记下___；
③则Rx=______。(用所测物理量符号表示)
18．（4分）小明学习了燃料的热值后，自己设计了一个实验来探究煤油和菜籽油的热值的大小关系。他组装了如图甲、乙所示的装置进行实验，记录结果见表：
（1）为了保证实验结论可靠，小明选择了两套相同装置，在实验中除了要控制甲乙装置中两烧杯内水的质量相等，还要控制煤油和菜籽油的_________相同。
（2）实验测的数据如表（无读数错误）：根据数据_________（能/不能）得出煤油与菜籽油热值的大小关系。
（3）实验中不足之处可能是_________造成的。
（4）小明同学纠正实验中不足之处后，考虑到燃料燃烧放出的热量会被水吸收，而水的比热容已知，于是他想利用这种实验测算出煤油的热值，除了图中装置外，那么小明还要使用的测量仪器是_________。利用此实验方法计算出的热值将比真实值_________（偏大/偏小）。
19．（4分）小刚在“测量小灯泡的功率”实验中，所用电源电压为6V，小灯泡L的额定电压为2.5V。
（1）小刚的实验电路如图所示，但连接不完整。请你用笔画线代替导线，帮他完成电路连接_____；
（2）电路连接完整后。闭合开关。当向右移动变阻器的滑片P时，电压表的示数将_____，电流表的示数将_____；
（3）实验记录电表示数如下表，分析表中数据，可知小灯泡L的额定功率为_____W；
（4）实验过程中，由于不小心造成灯泡短路。则电路中可能出现的现象是（说出两条）：①_____；②_____。
四、作图题（共16分）
20．（8分）如图所示，在螺线管上方用弹簧悬挂一根条形磁铁。闭合开关S后，弹簧的伸长量增大，请在图中括号内分别标出螺线管A的N、S极和电源的＋、－极。
（______）
21．（8分）一根质量忽略不计的杠杆，支点为O，在A点悬挂一重为10N的物体G．为使杠杆在水平位置保持平衡，还要给杠杆施加一个大小为11N、方向竖直向上的拉力F1．请在图中画出：（1）拉力F1的力臂L1；（1）拉力F1的示意图．
五、计算题（共22分）
22．（10分）如图所示是某款电热水壶，表中是水壶的部分参数；请回答下列问题：
（1）该电热水壶正常工作时发热体的电阻是多大？
（2）该电热水壶的效率是80%，在1标准大气压下，把1kg水从20℃烧开需要7min，此时水壶的实际电压是多大？
23．（12分）小华组装了一台直流电动机模型，他将电动机模型接入如图（a）所示的电路中，已知电源电压U=3V，并保持不变，电动机内部线圈电阻R=2Ω，接通电路后，电动机正常转动，电流表读数I=0.5A，已知电动机正常工作时的能量转化关系如图（b）所示，摩擦不计，求：
(1)电动机正常转动1min消耗的电能W和线圈产生的热量Q；
(2)电动机输出的机械功率P；
(3)电动机转换成机械能的效率η（百分数后保留一位小数）。
参考答案
一、选择题（每题1分，共30题，30分）
1、A
2、D
3、A
4、A
5、B
6、B
7、D
8、C
9、D
10、B
11、C
12、C
二、填空题（每题5分，共4题，20分）
13、变小 变小
14、内能 电 不同 温度差
15、1:1 3:8
16、横截面积 电阻
三、实验题（共12分）
17、R断路 替换电阻后，没有调节滑动变阻器 大 B 电压一定时，电流与电阻成反比 N 电阻箱阻值R1 滑片 为I 电阻箱阻值R2
18、质量 不能 燃料质量太大(水质量太少) 天平 偏小
19、 变大 变大 0.5 电流表示数增大 电压表示数为0V
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)40Ω；(2)200V。
23、 (1) 90J； 30J；(2) 1W； (3) 66.7%
两接点间的温差/℃
0
1
100
200
300
500
电路中的电流/10﹣1A
0.00
0.01
0.64
1.42
2.29
4.17
燃料
加热前的水温/℃
燃料燃尽后水温/℃
煤油
25
100
菜籽油
20
100
实验次数
电压表示数/V
电流表示数/A
1
2.0
0.17
2
2.5
0.20
3
3.0
0.22
额定电压
220V
额定功率
1000W
额定容量
1.5L
水壶净重
1kg
