湖南省衡阳市名校2023-2024学年九年级物理第一学期期末考试模拟试题含答案

这是一份湖南省衡阳市名校2023-2024学年九年级物理第一学期期末考试模拟试题含答案，共8页。

学校_______ 年级_______ 姓名_______
注意事项：
1． 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1分，共30题，30分）
1．关于串、并联电路，下列说法正确的是( )
A．公路边灯要亮一起亮，要灭一起灭，由此断定这些灯是串联的
B．通过两用电器的电流相等，它们一定是串联的
C．教室里有四盏灯，每两盏灯由一只开关同时控制，则这四盏灯的连接方式是串联
D．家中的电灯与控制它的开关之间的连接是串联的
2．由同种材料制成的三根电阻丝，已知它们的长度关系L1＞L2＝L3，横截面积的关系为S1=S2＜S3，现将它们并联接入电路，关于它们的电阻和通过他们的电流，正确的是（ ）
A．R1B．R1=R2>R3， I1=I2>I3
C．R1>R2>R3，I1D．R1>R2>R3，I1=I2=I3
3．关于燃料的热值，以下说法中正确的是
A．燃料燃烧时，质量越大，热值越大
B．燃烧1kg某种燃料放出的热量叫做这种燃料的热值
C．燃料的热值与燃料的种类有关系，与燃料的质量和燃烧状况无关
D．燃料不完全燃烧时的热值比完全燃烧时的热值小
4．甲、乙两个灯泡的铭牌分别是“PZ220﹣25”、“PZ220﹣100”，关于这两个灯泡的描述正确的是（ ）
A．甲灯的灯丝粗，电阻大
B．甲灯的灯丝细，电阻大
C．乙灯的灯丝细，电阻小
D．乙灯的灯丝粗，电阻大
5．高铁每节车厢都有两间洗手间，只有当两间洗手间的门都关上时（每扇门的插销都相当于一个开关，洗手间1的开关用S1表示，洗手间2的开关用S2表示）车厢中指示灯才会发光提示旅客“洗手间有人”。图所示的电路图能实现上述要求的
A．B．
C．D．
6．关于热机的效率，下列说法正确的是（ ）
A．一般情况下汽油机的效率比柴油机的高
B．热机的效率越高，在做功同样多的情况下消耗的能量越多
C．热机的效率越高说明做功越快
D．热机损失的能量中，废气带走的能量最多
7．如图所示，闭合开关S，两灯均不亮，电流表无示数，电压表有示数，则故障是
A．灯L1开路B．灯L2开路
C．灯L1短路D．灯L2短路
8．如图所示的电路中,电源电压保持不变,闭合开关S,滑动变阻器的滑片向左移动时,下列判断正确的是
A．电流表的示数变小
B．电流表的示数不变
C．电压表的示数变大
D．电压表与电流表示数的比值不变

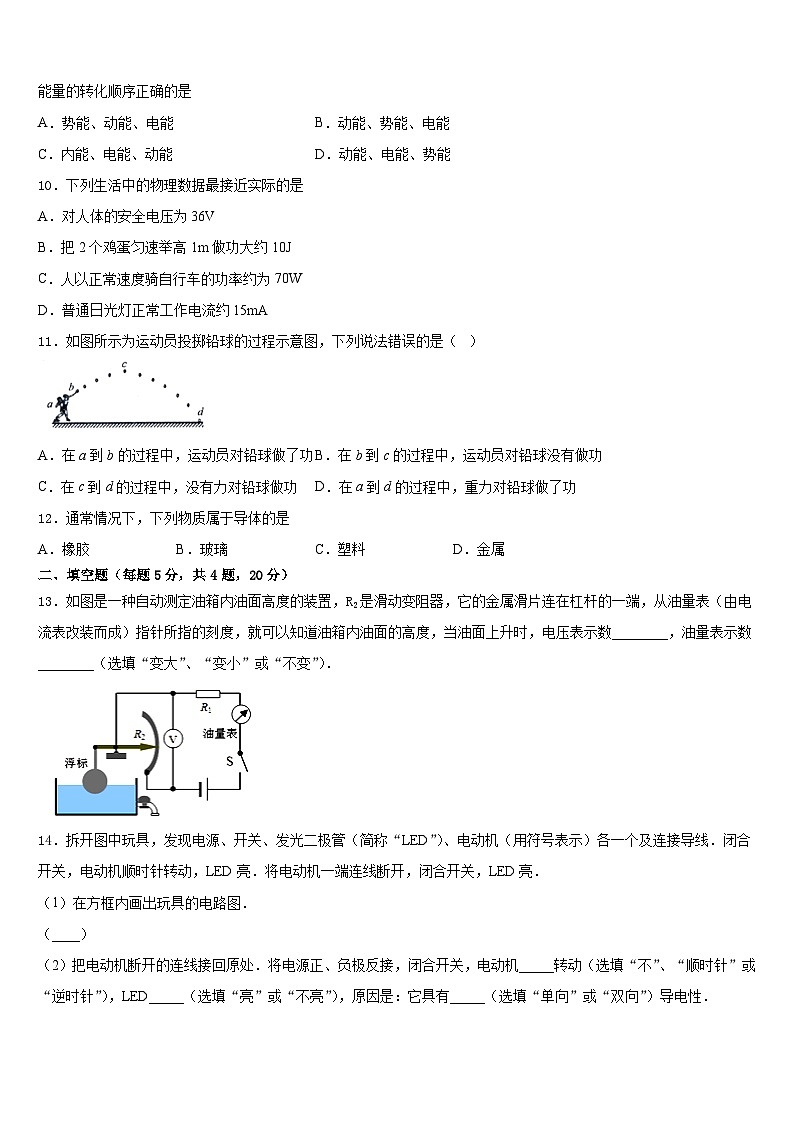

9．水电站用拦河坝提高上游水位，被提高了水位的水流下来时，冲击水轮机的叶轮，带动发电机发电．在这个过程中，能量的转化顺序正确的是
A．势能、动能、电能B．动能、势能、电能
C．内能、电能、动能D．动能、电能、势能
10．下列生活中的物理数据最接近实际的是
A．对人体的安全电压为36V
B．把2个鸡蛋匀速举高1m做功大约10J
C．人以正常速度骑自行车的功率约为70W
D．普通日光灯正常工作电流约15mA
11．如图所示为运动员投掷铅球的过程示意图，下列说法错误的是（ ）
A．在a到b的过程中，运动员对铅球做了功B．在b到c的过程中，运动员对铅球没有做功
C．在c到d的过程中，没有力对铅球做功D．在a到d的过程中，重力对铅球做了功
12．通常情况下，下列物质属于导体的是
A．橡胶B．玻璃C．塑料D．金属
二、填空题（每题5分，共4题，20分）
13．如图是一种自动测定油箱内油面高度的装置，R2是滑动变阻器，它的金属滑片连在杠杆的一端，从油量表（由电流表改装而成）指针所指的刻度，就可以知道油箱内油面的高度，当油面上升时，电压表示数________，油量表示数________（选填“变大”、“变小”或“不变”）．

14．拆开图中玩具，发现电源、开关、发光二极管（简称“LED”）、电动机（用符号表示）各一个及连接导线．闭合开关，电动机顺时针转动，LED亮．将电动机一端连线断开，闭合开关，LED亮．
（1）在方框内画出玩具的电路图．
（____）
（2）把电动机断开的连线接回原处．将电源正、负极反接，闭合开关，电动机_____转动（选填“不”、“顺时针”或“逆时针”），LED_____（选填“亮”或“不亮”），原因是：它具有_____（选填“单向”或“双向”）导电性．
15．某同学用电热器给质量为2kg,温度为20℃的水加热，5min后水温为60℃，则该电热器的功率为________W；在开始加热后的第2min时，水的温度为_____________℃。[不考虑热量损失，c水=4.2×103J/(kg. ℃)]
16．如图所示，有两个瓶子，其中一个瓶子是空气，另一个瓶子装着密度更大的红棕色二氧化氮气体，使这两个瓶子口相对，之间用一块玻璃板隔开，抽掉玻璃板后，我们看到的现象是两个瓶子内的气体会混合在一起，最后颜色变得_____（均匀/不均匀），这个现象叫_____，在实验开始前，______________（A/B）瓶子里装的是二氧化氮气体，这样可以避免受__________________的影响．
三、实验题（共12分）
17．（4分）小欣利用实验探究“电流跟电阻的关系”。已知电源电压为6V且保持不变，实验用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω。
（1）请根据图甲所示的电路图将图乙所示的实物电路连接完整（导线不允许交叉）；
（_________）
（2）小欣把5Ω定值电阻接入电路后，闭合开关，发现电流表无示数而电压表有示数，则电路中的故障可能是________；
A．电阻处短路 B．电阻处断路 C．滑动变阻器处断路
（3）排除故障后进行实验。实验中多次改变R的阻值，调节滑动变阻器的滑片，使电压表示数保持不变，记下电流表的示数，得到如图丙所示的电流I随电阻R变化的图象。由图象可以得出结论：电压一定时___________；
（4）将5Ω定值电阻换成10Ω定值电阻后，闭合开关，为了保持电压表的示数为________V不变，应将滑动变阻器的滑片P向________（选填“A”或“B”）移动，记录此时各表的示数。
18．（4分）在“比较不同物质吸热能力”的实验中，将甲、乙两种不同的液体分别放入两个相同的烧杯内，用相同的电加热器同时加热。记录相关数据，并绘制出如图的图象。（不计热量损失）
（1）实验时，选用_____________和______均相等的甲、乙两种液体。
（2）实验中搅拌器的作用是：使液体 ________；选用相同电加热器加热的目的是：使甲和乙在相同时间内__________。
（3）加热10min，甲吸收的热量______（选填“大于”、“小于”或“等于”）乙吸收的热量，甲液体的沸点是_______℃。
（4）乙液体的比热容是甲液体比热容的______倍。
19．（4分）小明用如图甲所示的电路探究“电流与电阻的关系”。器材如下：电压为3V的电源，标有“20Ω 0.2A”字样的滑动变阻器阻值为5Ω、10Ω、20Ω的定值电阻各一个，电流表、电压表、开关和导线。

（1）小明把5Ω的电阻接入电路中，变阻器的滑片P移到阻值最大处，闭合开关S，发现电流表有示数而电压表无示数，则电路的故障可能是_____。
（2）断开开关S，小明用10Ω的电阻替换5Ω的电阻，闭合开关S，应将滑片P从原位置向_____（选填“A“或“B“）端移动，使电压表的示数为_____时，读出并记录电流表的示数：再用20Ω的电阻替换10Ω的电阻，重复实验。实验数据记录如下表。
（3）分析实验数据可得出结论：_____
（4）本次实验中滑动变阻器的作用是：_____
四、作图题（共16分）
20．（8分）如图所示，用绳子将电线杆竖起，请画出此时拉力F的力臂l.
21．（8分）如图所示，人站在地上用力F提升重物，请画出滑轮组绕线方法．
（_______）
五、计算题（共22分）
22．（10分）如图所示，灯泡L标有“3V 0.9W ”的字样。闭合开关S，灯泡L正常发光，电压表的示数为1.5V，求：
（1）灯泡L正常发光时的电阻；
（2）电阻R的阻值。
23．（12分）某物理兴趣小组的同学，用煤炉给10dm3的水加热，同时他们绘制了如图所示的加热过程中水温随时间变化的图线．若在6min内完全燃烧了2kg的煤，水的比热容为4.2×103J/（kg•℃），煤的热值约为3×107J/kg．求：
（1）煤完全燃烧产生的热量；
（2）经过6min时间加热，水所吸收的热量；
（3）煤炉烧水时的热效率．
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、C
3、C
4、B
5、A
6、D
7、B
8、A
9、A
10、C
11、C
12、D
二、填空题（每题5分，共4题，20分）
13、变小 变大
14、逆时针不亮单向
15、 28
16、均匀 扩散 B 重力
三、实验题（共12分）
17、 B 导体中的电流跟导体的电阻成反比 2.5 A
18、质量 初温 受热均匀 吸收的热量相等 等于 60 2
19、R短路 B 2V 电压一定时，电流与电阻成反比 保护电路和控制电阻的电压不变
四、作图题（共16分）
20、
21、略
五、计算题（共22分）
22、（1）10Ω；（2）5Ω
23、（1）6×107J；（2）2.52×106J；（3）4.2%．
实验次数
定值电阻/Ω
电流表示数/A
1
5
0.4
2
10
0.2
3
20
0.1
