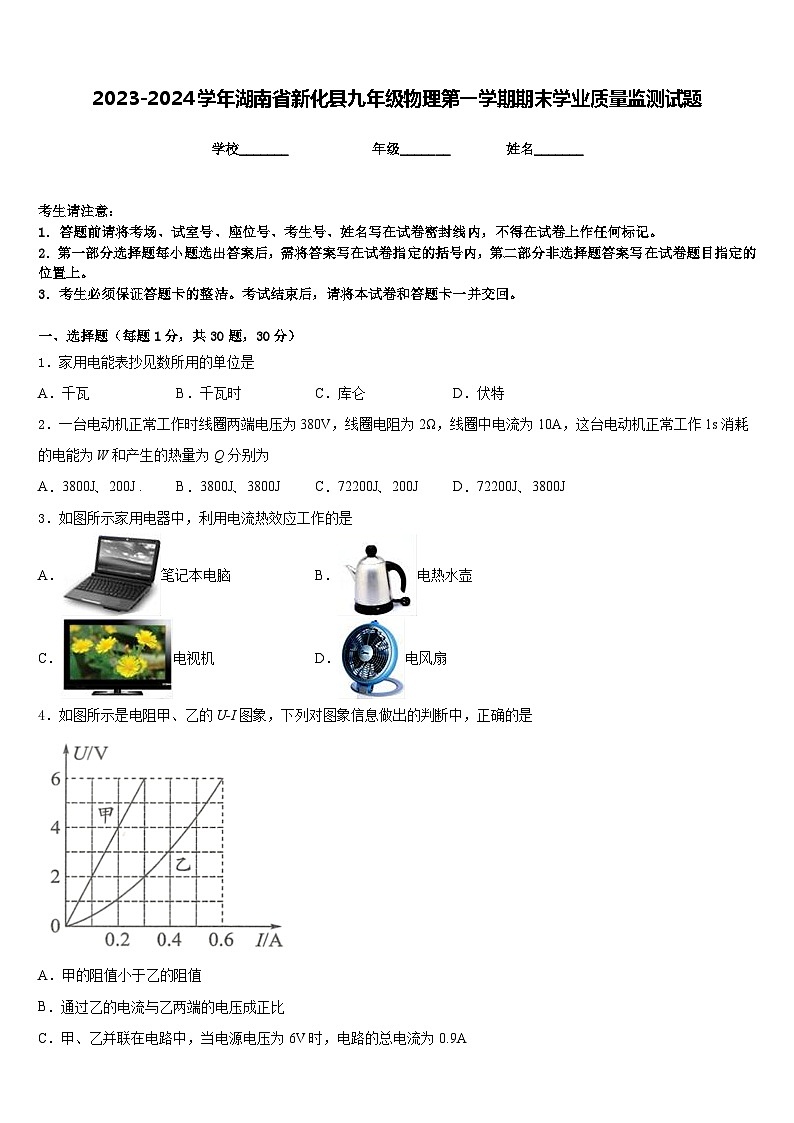

2023-2024学年湖南省新化县九年级物理第一学期期末学业质量监测试题含答案

这是一份2023-2024学年湖南省新化县九年级物理第一学期期末学业质量监测试题含答案，共9页。试卷主要包含了考生必须保证答题卡的整洁，下列说法正确的是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
考生请注意：
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．家用电能表抄见数所用的单位是
A．千瓦B．千瓦时C．库仑D．伏特
2．一台电动机正常工作时线圈两端电压为380V，线圈电阻为2Ω，线圈中电流为10A，这台电动机正常工作1s消耗的电能为W和产生的热量为Q分别为
A．3800J、200J .B．3800J、3800JC．72200J、200JD．72200J、3800J
3．如图所示家用电器中，利用电流热效应工作的是
A．笔记本电脑B．电热水壶
C．电视机D．电风扇
4．如图所示是电阻甲、乙的U-I图象，下列对图象信息做出的判断中，正确的是
A．甲的阻值小于乙的阻值
B．通过乙的电流与乙两端的电压成正比
C．甲、乙并联在电路中，当电源电压为6V时，电路的总电流为0.9A

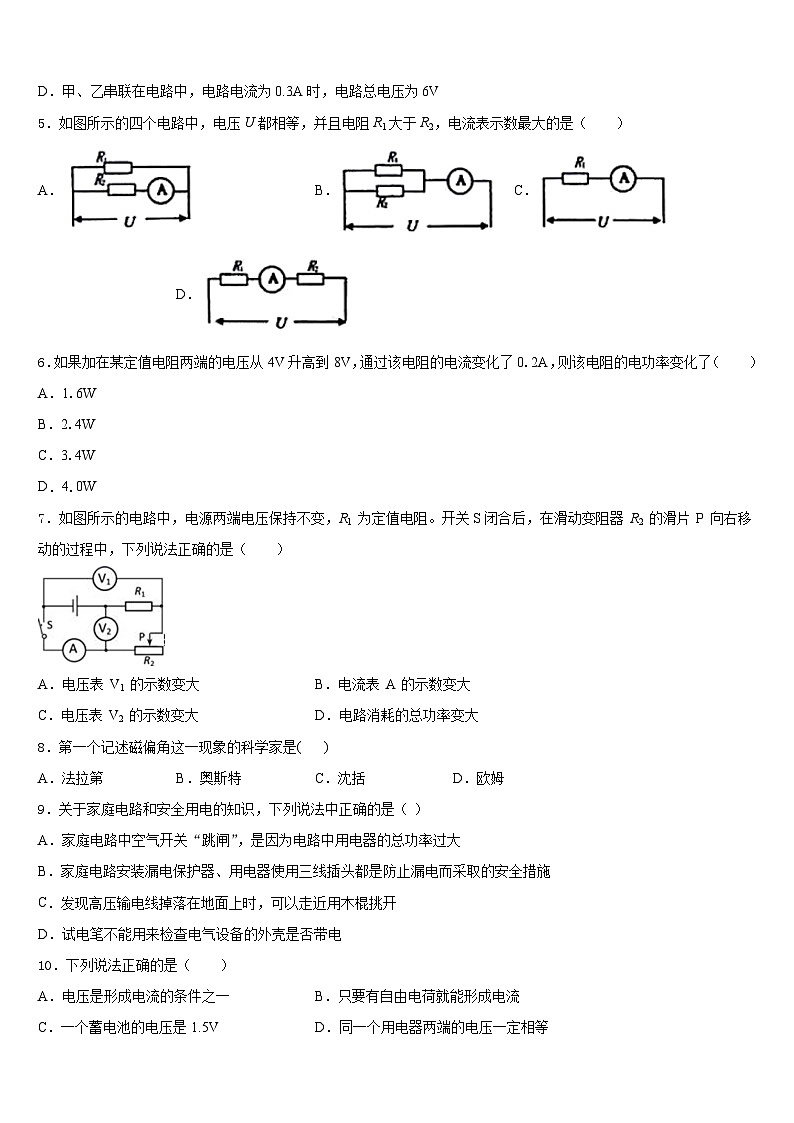

D．甲、乙串联在电路中，电路电流为0.3A时，电路总电压为6V
5．如图所示的四个电路中，电压U都相等，并且电阻R1大于R2，电流表示数最大的是（ ）
A．B．C．D．
6．如果加在某定值电阻两端的电压从4V升高到8V，通过该电阻的电流变化了0.2A，则该电阻的电功率变化了（ ）
A．1.6W
B．2.4W
C．3.4W
D．4.0W
7．如图所示的电路中，电源两端电压保持不变，R1 为定值电阻。开关S闭合后，在滑动变阻器 R2 的滑片 P 向右移动的过程中，下列说法正确的是（ ）
A．电压表 V1 的示数变大B．电流表 A 的示数变大
C．电压表 V2 的示数变大D．电路消耗的总功率变大
8．第一个记述磁偏角这一现象的科学家是( )
A．法拉第B．奥斯特C．沈括D．欧姆
9．关于家庭电路和安全用电的知识，下列说法中正确的是（ ）
A．家庭电路中空气开关“跳闸”，是因为电路中用电器的总功率过大
B．家庭电路安装漏电保护器、用电器使用三线插头都是防止漏电而采取的安全措施
C．发现高压输电线掉落在地面上时，可以走近用木棍挑开
D．试电笔不能用来检查电气设备的外壳是否带电
10．下列说法正确的是（ ）
A．电压是形成电流的条件之一B．只要有自由电荷就能形成电流
C．一个蓄电池的电压是1.5VD．同一个用电器两端的电压一定相等

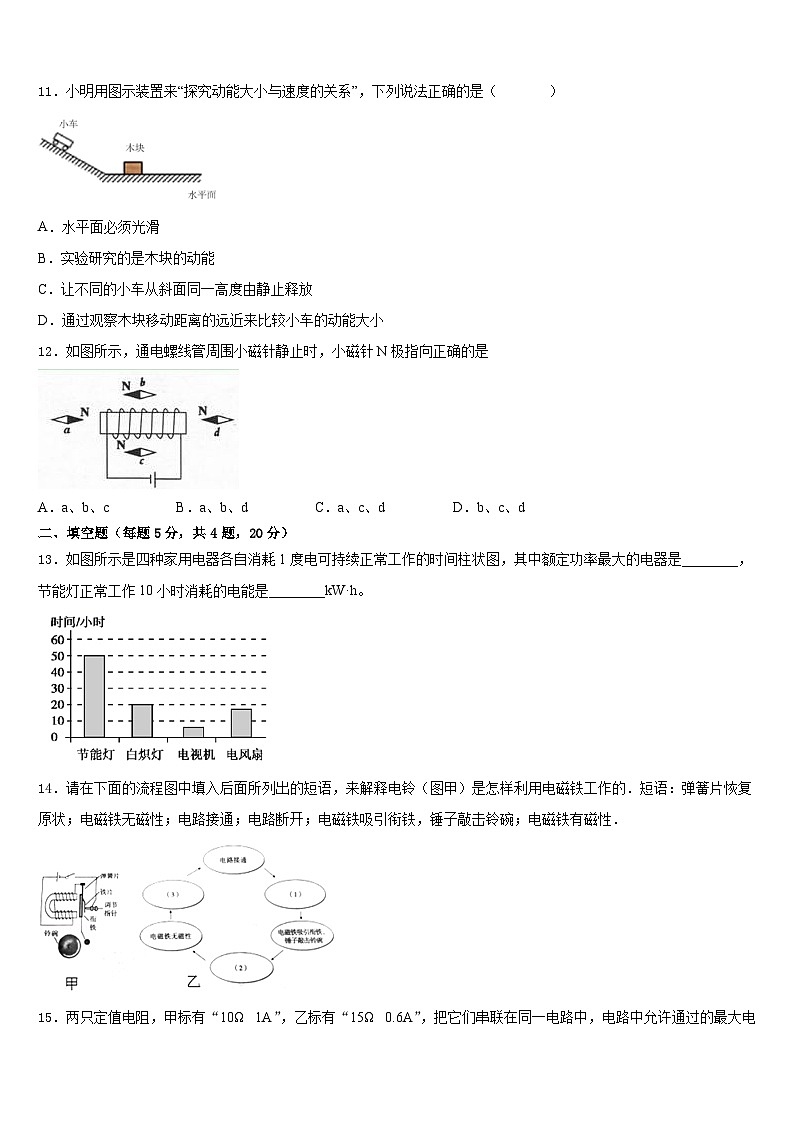

11．小明用图示装置来“探究动能大小与速度的关系”，下列说法正确的是（ ）
A．水平面必须光滑
B．实验研究的是木块的动能
C．让不同的小车从斜面同一高度由静止释放
D．通过观察木块移动距离的远近来比较小车的动能大小
12．如图所示，通电螺线管周围小磁针静止时，小磁针N极指向正确的是
A．a、b、cB．a、b、dC．a、c、dD．b、c、d
二、填空题（每题5分，共4题，20分）
13．如图所示是四种家用电器各自消耗1度电可持续正常工作的时间柱状图，其中额定功率最大的电器是________，节能灯正常工作10小时消耗的电能是________kW·h。
14．请在下面的流程图中填入后面所列出的短语，来解释电铃（图甲）是怎样利用电磁铁工作的．短语：弹簧片恢复原状；电磁铁无磁性；电路接通；电路断开；电磁铁吸引衔铁，锤子敲击铃碗；电磁铁有磁性．
15．两只定值电阻，甲标有“10Ω 1A”，乙标有“15Ω 0.6A”，把它们串联在同一电路中，电路中允许通过的最大电流为_____A，两端允许加的最大电压为_____V．
16．如图是一款能发电的魔方充电器，转动魔方时_________能转化为电能，电能储存于魔方内，魔方通过USB端口给移动设备充电时，魔方相当于电路中的_________（选填“电源”或“用电器”）。
三、实验题（共12分）
17．（4分）在“测未知电阻Rx的阻值”实验中，请完成下列相关问题：
（1）用笔画线代替导线将图甲中的实物连接完整．
（_____）
（2）把第二次测量时，图乙所示的电压表和电流表的示数填入表中相应的位置．
（3）处理表中记录的各次实验数据，得出未知电阻Rx的阻值为_____Ω．
（4）另有同学设计了下列二种测量方案，方案中定值电阻的阻值为R1．
①方案一的电路中，闭合开关S，如果电压表V1和V2的读数分别为U1和U2，则电阻Rx的阻值表达式为Rx＝_____；
②方案二的电路中，闭合开关S，如果电流表A1和A2的读数分别为I1和I2，则电阻Rx的阻值表达式为Rx＝_____．
18．（4分）在测定“小灯泡电功率”的实验中，电源电压为4.5V，小灯泡额定电压为2.5V，电阻约为10Ω。
（1）连接电路时开关应_____，电流表的量程应选0～_____A；
（2）请你用笔画线代替导线，将图甲中的实物电路连接完整；
（_______）
（3）闭合开关前，图甲中滑动变阻器的滑片P应位于_____（填“A”或“B”）端；
（4）小叶同学闭合开关，移动滑片P到某一点时，电压表示数（如图乙所示）为_____V，若他想测量小灯泡的额定功率，应将图甲中滑片P向_____（填“A”或“B”）端移动，使电压表的示数为2.5V；
（5）小向同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的I﹣U图象，根据图象信息，可计算出小灯泡的额定功率是_____W；
（6）小勇同学在实验中连接好电路，闭合开关，移动变阻器滑片P，发现小灯泡始终不亮，电压表有示数，电流表无示数，原因可能是_____（写出一种即可）。
19．（4分）小明在 “测量小灯泡的电功率" 的实验中， 己知小灯泡的额定电压为2.5V，额定电功率小于l.5W，电源电压恒定不变．
（1）小明所连接的实物电路如图甲所示，请以笔画线代替导线，完成电路连接．
（__________）
（2）小明移动滑动变阻器的滑片使电压表的示数为 2.5V， 此时小灯泡正常发光， 电流表的示数如图乙所示，电流是________A，则小灯泡的额定功率是________W。
（3）若为了测量小灯泡发光较暗时的实际功率，小明应将滑动变阻器的滑片向阻值________（“增大”或“减小”）的方向移动，并测量相关物理量进行计算。
（4）小明完成实验后，小亮同学向老师要了一个已知阻值为 R0的定值电阻和两个开关，借助部分现有器材，设计了图内所示的电路，也测出了小灯泡的额定功率，请完成下列实验步骤．
①闭合开关S，再闭合开关S2，移动滑片，使电压表的示数为________V；
②再断开开关________，闭合开关________，保持滑片的位置不变，读出电压表的示数U；
③小灯泡的额定功率的表达式为p额=________________（用己知量 R0和测量量U表示），
四、作图题（共16分）
20．（8分）小华做测量灯泡电功率的实验，电流表和电压表选0.6A档和3V档，按图1的电路图将图2的实物用笔画线连接（导线不能交叉）.
（_____）
21．（8分）如图所示，用裁纸刀裁纸．加在裁纸刀上的动力为F，支点在O点，请在图中画出动力臂并用L标明．
五、计算题（共22分）
22．（10分）如图所示，小灯泡上标有“6V 3W”字样，滑动变阻器R2的最大阻值是10Ω，电源电压为8V，闭合开关S，调节滑动变阻器的滑片改变R2的阻值。（灯泡的电阻不变）求：
(1)电流表的示数为多少时小灯泡恰好正常发光？
(2)此时滑动变阻器接入电路的电阻值为多少欧？
(3)若滑动变阻器的滑片滑到最右端，通电2min，电流通过电阻R2做的功是多少？
23．（12分）在如图所示电路中，小灯泡L上标有“8V3.2W”字样，滑动变阻器的最大阻值为40Ω，Rl的阻值为18Ω．求：
（1）小灯泡L的电阻。
（2）当开关S、Sl、S2均闭合时，电压表的示数为9V，求电源电压及电阻R1上消耗的电功率。
（3）断开Sl、S2，闭合S，若接入电路中的电压表的量程改为0～3V，电流表的量程为0～0.6A，为了保证两表均不超过量程，且小灯泡两端的电压不超过其额定电压，滑动变阻器的阻值变化范围为多少？
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、A
3、B
4、C
5、B
6、B
7、A
8、C
9、B
10、A
11、D
12、A
二、填空题（每题5分，共4题，20分）
13、电视机 0.2
14、闭合开关，电磁铁有电流通过，电磁铁具有了磁性，衔铁被吸引过来，使锤子打击铃碗发出声音，同时衔铁B与螺钉A分离，电路断开，电磁铁失去了磁性，锤子又被弹簧片弹回，电路闭合，不断重复，电铃便发出连续击打声了
15、0.6 15
16、机械 电源
三、实验题（共12分）
17、 5
18、断开 0.6 A 1.2 B 0.5 小灯泡断路
19、 0.5 1.25 增大 2.5 S2 S1
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)0.5A；(2)4Ω；(3)158.7J
23、（1）20Ω；（2）4.5W；（3）2.5Ω～10Ω。
实验次数
电压/V
电流/A
1
1.2
1.24
2
①____
②___
3
2.4
1.48
