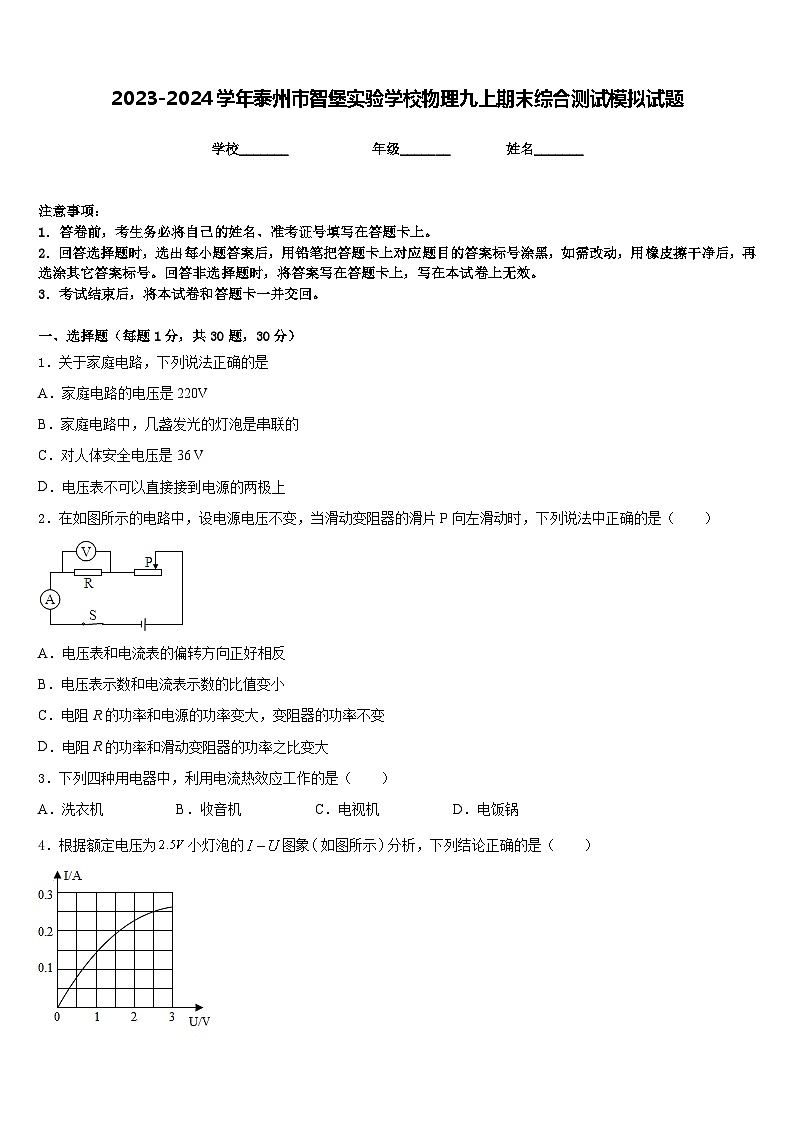

2023-2024学年泰州市智堡实验学校物理九上期末综合测试模拟试题含答案

这是一份2023-2024学年泰州市智堡实验学校物理九上期末综合测试模拟试题含答案，共8页。试卷主要包含了下列做法符合安全用电常识的是，下列说法正确的是，下列说法正确是，下列有关电现象的说法中正确的是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．关于家庭电路，下列说法正确的是
A．家庭电路的电压是220V
B．家庭电路中，几盏发光的灯泡是串联的
C．对人体安全电压是36 V
D．电压表不可以直接接到电源的两极上
2．在如图所示的电路中，设电源电压不变，当滑动变阻器的滑片P向左滑动时，下列说法中正确的是（ ）
A．电压表和电流表的偏转方向正好相反
B．电压表示数和电流表示数的比值变小
C．电阻R的功率和电源的功率变大，变阻器的功率不变
D．电阻R的功率和滑动变阻器的功率之比变大
3．下列四种用电器中，利用电流热效应工作的是（ ）
A．洗衣机B．收音机C．电视机D．电饭锅
4．根据额定电压为小灯泡的图象如图所示分析，下列结论正确的是（ ）

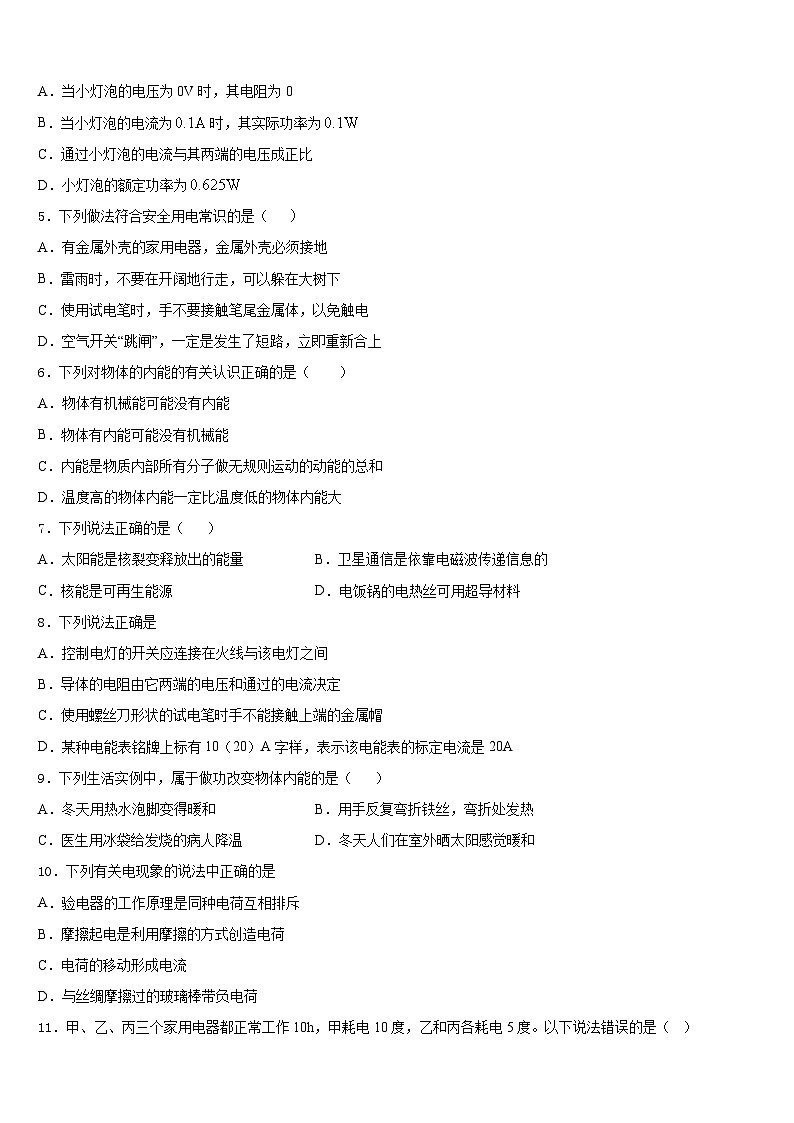

A．当小灯泡的电压为0V时，其电阻为0
B．当小灯泡的电流为时，其实际功率为
C．通过小灯泡的电流与其两端的电压成正比
D．小灯泡的额定功率为
5．下列做法符合安全用电常识的是（ ）
A．有金属外壳的家用电器，金属外壳必须接地
B．雷雨时，不要在开阔地行走，可以躲在大树下
C．使用试电笔时，手不要接触笔尾金属体，以免触电
D．空气开关“跳闸”，一定是发生了短路，立即重新合上
6．下列对物体的内能的有关认识正确的是（ ）
A．物体有机械能可能没有内能
B．物体有内能可能没有机械能
C．内能是物质内部所有分子做无规则运动的动能的总和
D．温度高的物体内能一定比温度低的物体内能大
7．下列说法正确的是（ ）
A．太阳能是核裂变释放出的能量B．卫星通信是依靠电磁波传递信息的
C．核能是可再生能源D．电饭锅的电热丝可用超导材料
8．下列说法正确是
A．控制电灯的开关应连接在火线与该电灯之间
B．导体的电阻由它两端的电压和通过的电流决定
C．使用螺丝刀形状的试电笔时手不能接触上端的金属帽
D．某种电能表铭牌上标有10（20）A字样，表示该电能表的标定电流是20A
9．下列生活实例中，属于做功改变物体内能的是（ ）
A．冬天用热水泡脚变得暖和B．用手反复弯折铁丝，弯折处发热
C．医生用冰袋给发烧的病人降温D．冬天人们在室外晒太阳感觉暖和
10．下列有关电现象的说法中正确的是
A．验电器的工作原理是同种电荷互相排斥
B．摩擦起电是利用摩擦的方式创造电荷
C．电荷的移动形成电流
D．与丝绸摩擦过的玻璃棒带负电荷
11．甲、乙、丙三个家用电器都正常工作10h，甲耗电10度，乙和丙各耗电5度。以下说法错误的是（ ）
A．甲的实际功率一定最大
B．甲的额定功率一定最大
C．甲产生的电热一定最多
D．电流流过乙和丙，做的电功一定相同
12．小梅同学设计了如图所示的汽车有害尾气排放检测电路。其中，R为气敏电阻，它的阻值随有害尾气浓度的增大而变小，电源电压恒定不变，R0为定值电阻。闭合开关，当有害尾气浓度增大时（ ）
A．电压表示数变大，电流表示数变大
B．电压表示数变小，电流表示数变小
C．电压表示数变大，电流表示数变小
D．电压表示数变小，电流表示数变大
二、填空题（每题5分，共4题，20分）
13．教室的日光灯之间是_________的(填“串联”或“并联”)，晚自习时，教室中正常发光的某一盏灯突然熄灭了，原因可能是该灯_________(选填“短路”或“断路”)。
14．现有一只小灯泡上标有“6V 3W”字样，若要把它接到9V电源上，为使其正常发光，应串联一个_____Ω的电阻，若小灯泡正常发光10s,小灯泡消耗电能和串联电阻消耗电能之比为________。
15．较重的原子核裂变为较轻的原子核的核反应叫做核______变，也叫链式反应；例如原子弹爆炸；在超高温的条件下，较轻的原子核聚合成较重的原子核的反应，叫做核_______变；例如：请你写出一个例子_______。
16．如图所示的仪表是测量________的仪表，它应该__________（选填“串联”或“并联”）在电路中使用，它的分度值是______A。
三、实验题（共12分）
17．（4分）小芳为了探究“电流与导体两端电压的关系”，连接了如图甲所示的电路（电源电压为3V且恒定）。
（1）用笔画线将甲图中电路连接完整。
（________）
（2）闭合开关后，电流表无示数，电压表示数为3V，产生该现象的原因可能是_____。
（3）排除故障后闭合开关，移动滑片P，根据实验数据绘制了电阻R的I-U图像如图丙中a，分析图像中数据，电阻R的阻值R=_____Ω，可得结论：在电阻一定时，通过导体的电流与导体_____。滑动变阻器除保护电路外，另一作用是_____。
（4）小红想测定“小灯泡电功率”，她仅将前面实验中的电阻R拆下，换用一个额定电压为2.5V的小灯泡，继续实验。当移动滑片P到某一点，电压表如图乙所示，此时小灯泡两端电压为_____V，若她想测出小灯泡的额定功率，应将图中滑片P向_____（选填“A”或“B”）端移动。小红通过实验得到灯泡的I-U图像如丙中的图像b，则小灯泡的额定功率为_____W。
（5）小红根据I-U图像中数据计算还发现：小灯泡两端电压不同 时灯丝的电阻不相等，你认为原因可能是_____。
18．（4分）为测量额定电压为2.5V小灯泡的额定功率，连接了如图甲所示的部分电路。请按要求完成下列问题：
(1)请添加一条导线将图甲中的实物图连接完整。
（________）
(2)在连接电路时，开关应处于_____状态。连好电路后开始实验，闭合开关前，滑动变阻器的滑片P应置于______端（选填“A”或“B”）。
(3)闭合开关，调节滑动变阻器，当电压表示数为______V时，小灯泡正常发光，此时电流表示数如图乙所示，电流表的示数为_____A，则小灯泡的额定功率P =____W。
(4)请画出测量小灯泡额定功率的实验数据记录表。
（_______）
19．（4分）在“测量小灯泡的功率”实验中，小灯泡标有“2.5V”字样．
（1）图甲中有一处导线连接错误无法正常完成实验，错误的导线是____（选填“①”或“②”）．
（2）正确连接电路并检查无误后，闭合开关，发现灯泡不亮，两电表均无示数．为了检查故障，小华将电压表拆下，在开关闭合状态下，分别将电压表接在电源、滑动变阻器及开关两端，结果只有接在滑动变阻器两端时，电压表无示数，则肯定出现故障的元件是____．
A．电源 B．开关 C．灯泡 D．滑动变阻器
（3）排除故障后，使小灯泡正常发光，电流表示数如图乙所示，电流为____A，小灯泡的额定功率为____W
（4）你认为利用本实验电路能探究电流与电压的关系吗？答：____，理由是_____________．
四、作图题（共16分）
20．（8分）如图所示，当开关S闭合后，要使电阻R1、R2并联，请在圆圈内填入适合的电表符号．
（______）
21．（8分）根据通电螺线管的N极，请在图中标出电流方向、小磁针的N极和磁感线的方向。
五、计算题（共22分）
22．（10分）图甲是一种家用电暖器，有“低温”、“中温”、“高温”三挡，铭牌见下表（“高温”挡功率未知），图乙为其简化电路原理图，S是自我保护开关，电暖器跌倒时，S自动断开，切断电源，保证安全，闭合S1为“低温”挡。请完成下列问题：
(1)“低温”挡正常工作时的电阻是多少？
(2)“高温”挡正常工作时的总电流是多少？
(3)若某房间内空气质量为60 kg，空气温度为10 ℃，设空气的比热容为1.1×103 J/（kg·℃）且保持不变，用该电暖器的“高温”挡正常工作20 min，放出热量的50%被房间内的空气吸收，那么可使此房间的空气温度升高多少？
23．（12分）如图是小明设计的调光灯电路图，他将粗细均匀的电阻丝 AB 通过滑片 P 连入电路，小灯泡的额定电压为 10V。闭合开关 S 后，滑片 P 从最左端 A 滑到最右端 B 的过程中，小灯泡的 I-U 关系图像（实线部分）如图所示，电阻丝 AB 的阻值不随温度变 化。求
(1)小灯泡的额定功率；
(2)电阻丝 AB 的阻值。
参考答案
一、选择题（每题1分，共30题，30分）
1、A
2、D
3、D
4、D
5、A
6、B
7、B
8、A
9、B
10、A
11、C
12、D
二、填空题（每题5分，共4题，20分）
13、并联 断路
14、6 2：1
15、裂 聚 见解析
16、电流 串联 40
三、实验题（共12分）
17、 电阻R断路 5 电压成正比 改变电阻两端的电压 1.8 B 0.625 灯丝电阻随温度的升高而增大
18、 断开 A 2.5 0.4 1
19、② B 0.26 0.65 不能 灯的电阻随温度的变化而变化
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)88 Ω；(2)7.5 A；(3)15 ℃。
23、 (1)4W ；(2)40Ω
I/A
U/V
P/W
