2023-2024学年江苏省南京市溧水区物理九上期末综合测试模拟试题含答案
展开
这是一份2023-2024学年江苏省南京市溧水区物理九上期末综合测试模拟试题含答案，共10页。试卷主要包含了答题时请按要求用笔等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项:
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1分，共30题，30分）
1．小红梳理反思了“磁场和磁感线”相关知识，她归纳整理如下，其中正确的有( )
①磁场看不见摸不着，但是可以借助小磁针感知它的存在
②磁感线是磁体周围空间实际存在的曲线
③磁感线是由铁屑组成的
④地磁场的磁感线是从地球南极附近出发回到北极附近
A．①④B．②③C．①②D．②④
2．如图所示，鲜花盛开时长喙天蛾从远处就能嗅到花香，从而来采食花蜜．该现象表明
A．分子间有引力B．分子间有斥力
C．分子在做无规则运动D．分子间有一定的间隙
3．质量相等、由不同物质组成的甲、乙两个物体，升高相等的温度时，甲吸收的热量比乙吸收的热量多，则（ ）
A．甲的比热容大于乙的比热容B．甲的比热容小于乙的比热容
C．甲与乙的比热容一样大D．无法比较甲、乙的比热容
4．标有“8V、4W”的小灯泡，通过它的电流与电压的关系如图所示。若把它接在电压为4V的电路中，则该灯泡消耗的实际功率约为（ ）
A．4WB．1.6WC．1WD．2W
5．教室里投影仪的光源是强光灯泡，发光时必须用风扇给予降温。为了保证灯泡不被烧坏，要求：带动风扇的电动机启动后，灯泡才能发光；风扇不转，灯泡不能发光。则在如图所示的四个电路图中符合要求的是( )
A．B．
C．D．
6．关于燃料的热值，以下说法中正确的是
A．燃料的热值与燃料的种类有关系，与燃料的质量和燃烧状况无关
B．燃烧1千克某种燃料放出的热量叫这种燃料的热值
C．燃料燃烧时，质量越大，热值越大
D．燃料不完全燃烧时的热值比完全燃烧时的热值小
7．在图所示的电路中，电源电压保持不变．由于电阻R、灯L可能出现了故璋．电键S
闭合前后，电流表指针所在的位置不交，下列判断中正确的是( )
A．若灯L不发光，则只有电阻R短路
B．若灯L不发光，则只有电阻R断路
C．若灯L发光，则只有电阻R短路
D．若灯L发光，则只有电阻R断路

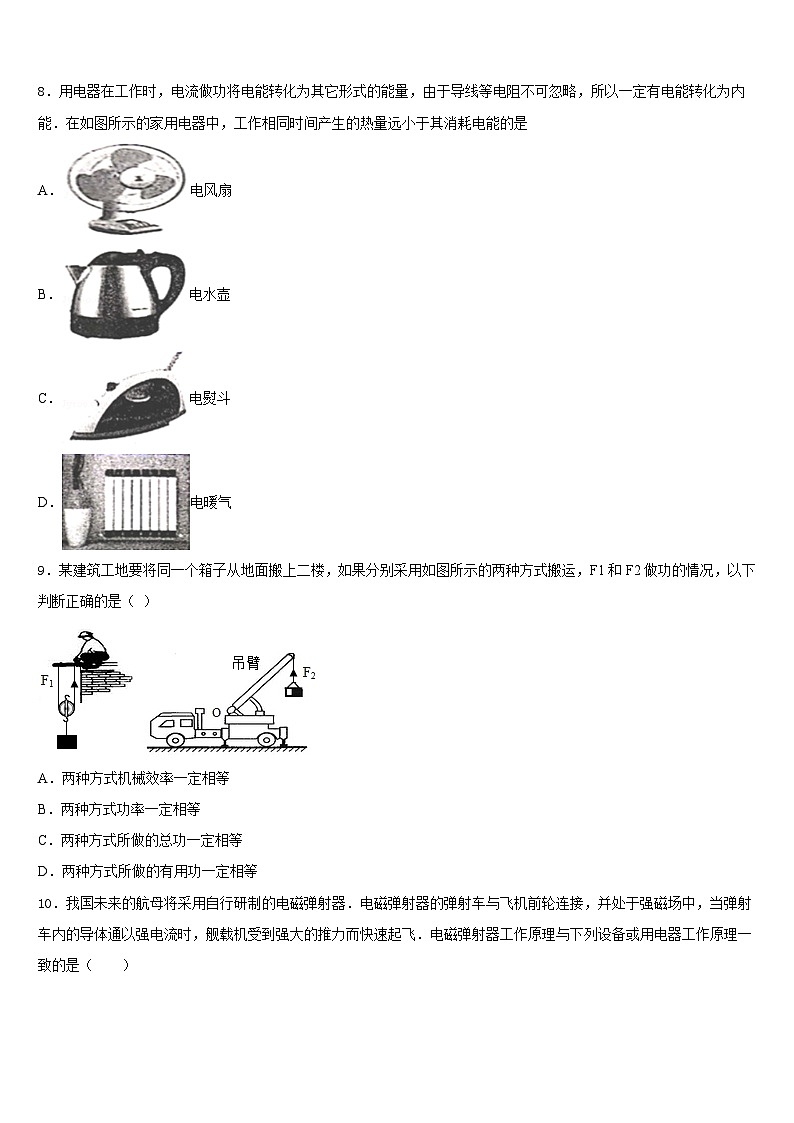

8．用电器在工作时，电流做功将电能转化为其它形式的能量，由于导线等电阻不可忽略，所以一定有电能转化为内能．在如图所示的家用电器中，工作相同时间产生的热量远小于其消耗电能的是
A．电风扇
B．电水壶
C．电熨斗
D．电暖气
9．某建筑工地要将同一个箱子从地面搬上二楼，如果分别采用如图所示的两种方式搬运，F1和F2做功的情况，以下判断正确的是（ ）
A．两种方式机械效率一定相等
B．两种方式功率一定相等
C．两种方式所做的总功一定相等
D．两种方式所做的有用功一定相等
10．我国未来的航母将采用自行研制的电磁弹射器．电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，舰载机受到强大的推力而快速起飞．电磁弹射器工作原理与下列设备或用电器工作原理一致的是（ ）
A．B．C．D．
11．下列估测最接近实际的是
A．教室里的日光灯发光电流40mA
B．智能手机充电器输出电压5V
C．中学生一楼走到二楼做功150J
D．家用平板电视机额定功率2000W
12．下列家庭用电的做法正确的是
A．导线直接接入插座
B．手拿测电笔金属杆
C．湿手拔插头
D．用电器外壳接地
二、填空题（每题5分，共4题，20分）
13．5秒内通过某导体横截面的电荷量为3库，则通过该导体的电流为__________安，该导体两端的电压为6伏，导体的电阻为__________欧．当该导体两端的电压为12伏时，其电阻为__________欧．
14．如图所示的电路中，灯泡L上标有“3V 0.9W”字样，电源电压为5V且保持不变。在滑片移动能保证电路元件安全的过程中，当电压表示数为_________V时，灯丝电阻正好为10Ω；在灯正常发光状态下，通电10s滑动变阻器的电阻丝产生的热量是_________J。
15．为减少远距离输电过程中的电能损失，现如今采用_____输电；半导体二极管具有_____导电性：若用超导体输电，优点是可以实现输电过程中_____电能损失．
16．如图所示，电源电压保持不变，电阻R1、R2的阻值相等，开关S闭合后，电流表的示数为I0，电压表的示数为U0，电路正常工作。一段时间后，电阻R1出现故障，若观察到电流表示数为零，电压表示数接近2U0，则R1______________；若观察到电压表示数为零，电流表示数为2I0， 则R1__________ （两空均选填“断路”或“短路”）。
三、实验题（共12分）
17．（4分）小华在探究斜面的机械效率可能与哪些因素有关时，小华提出了以下的猜想：
A．斜面的机械效率可能与物体的重力有关
B．斜面的机械效率可能与斜面的倾角有关
小华同学为了证实自己的猜想是否正确，于是他用同一块木板组成如图所示的装置进行了实验探究，记录的实验数据如表：
（1）在实验操作过程中，应平行于斜面向上拉动木块；实验时要使木板的倾斜角变大，应该把木板下面的木块A向_____移动（填“左”或“右”）。
（2）根据表格中数据，第①次实验斜面的机械效率为______%。
（3）通过对比实验①、②数据，可验证小华的猜想______（填写字母）是______（选填“正确”或“错误”）；通过对比实验②、③数据，可以得出的探究结论是：其他方面一定时， 斜面的倾角越______，机械效率越高。
18．（4分）同学们在探究“电功率跟电流和电压的关系”实验时，提供的器材有：两个小灯泡规格分别是L1：“2.5V 0.3A”，L2：“3.8V 0.3A”，学生用电压表、电流表各一块，电源为三节新的干电池，开关一个，（小灯泡两端的电压不能超过其额定电压的1.2倍）
(1)在探究电功率与电压关系时，他们设计的电路如图所示。
①他们接好电路后闭合开关，发现灯L1比L2暗，根据这个现象小冬同学认为：是电流从电源的正极流出，电流逐渐变小的缘故。请你利用提供器材设计一个实验验证小冬说法是否正确。简要说明实验思路：_____。
②请画出探究电功率与电压关系实验时，记录实验数据的表格_____。
(2)在探究电功率与电流关系实验时，
①请你利用提供的器材，设计实验电路，画出电路图。
（______）
②连接好实验电路后，闭合开关，你会发现小灯泡L1比L2_____（选填“亮”或“暗”）。根据这两次实验现象分析，可以说明了小灯泡的亮暗是由灯泡_____决定的。
③为了使第二次实验正常进行，电路是否需要改进，如何改进？_____（可增加实验器材）
19．（4分）小明在“探究电流与电阻的关系”时，用到如下器材：电源6V，电流表、电压表各1只，、、和的电阻各一个，滑动变阻器（“”），开关1个，导线若干。
(1)如图甲是小明的电路图。闭合开关前，发现电流表指针如图乙所示，原因是_____；
(2)当接电阻时，电压表的示数是，后来将的电阻换成的电阻接入电路时，电压表的示数将_____（选填“大于”、“小于”或“等于”），此时要移动变阻器滑片P，其目的是：_____。
(3)小明完成了5Ω、10Ω、15Ω的三次实验后，第四次用20Ω做实验时发现，无论怎样移动滑片都不能将电压表调到3V，为了完成第四次实验他可以_____。
四、作图题（共16分）
20．（8分）电路中电流通过时，螺线管周围的小磁针静止如下图所示，根据小磁针静止时的指向和导线中的电流方向，标明通电螺线管的N极并画出螺线管的绕线。
（_____）
21．（8分）请根据图中的实物图，在右边虚线框内画出它的电路图。
（______）
五、计算题（共22分）
22．（10分）在如图所示的电路中，标着“”的小灯泡，灯泡的电阻不随温度的变化。电源电压U＝3V，R＝5Ω．求：
（1）只闭合开关S1时，电流表A的示数是多少？
（2）当开关S1和S2同时闭合后，电流表A的示数又是多少？
（3）当开关S1和S2同时闭合后，小灯泡的实际电功率是多少？
23．（12分）在拓展课上，小泉同学模拟某建筑工地上拉动工件的情景，设置了如图所示的滑轮组。他用该滑轮组在4s内将一个重为100N的物体，沿着水平地面匀速拉动了2m。人的拉力为20N，物体移动时受到地面的摩擦力为物重的0.24倍，不计绳重及机械的摩擦。求：
(1)人的拉力所做的功；
(2)人的拉力做功的功率；
(3)滑轮组的机械效率。
参考答案
一、选择题（每题1分，共30题，30分）
1、A
2、C
3、A
4、B
5、D
6、A
7、C
8、A
9、D
10、C
11、B
12、D
二、填空题（每题5分，共4题，20分）
13、0.6 10 10
14、2V 6
15、高压单向减少
16、断路 短路
三、实验题（共12分）
17、左 60% A 错误 大
18、交换一下这两个灯的位置，让电流先经过灯L1，后经过灯L2，观察两个灯泡的亮度情况
亮 实际功率 在干路上串联一个滑动阻器
19、电流表未调零 大于 使定值电阻两端的电压仍保持3V不变 将5Ω（或10Ω、或15Ω）的定值电阻串联在电路中
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）0.6A（2）0.9A（3）0.9W
23、 (1) 80J；(2) 20W ；(3) 60%
实验次数
斜面倾角θ
物块重量G/N
斜面高度h/m
沿斜面拉力F/N
斜面长s/m
有用功W有/J
总功W总/J
斜面的机械效率
①
30°
5.0
0.6
4.2
1.2
3.0
5.0
②
30°
3.0
0.6
2.5
1.2
1.8
3.0
60%
③
45°
3.0
0.8
2.8
1.2
2.4
3.4
71%
灯泡规格
U/V
发光情况
L1（）灯泡
L2（）灯泡
学校_______ 年级_______ 姓名_______
注意事项:
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1分，共30题，30分）
1．小红梳理反思了“磁场和磁感线”相关知识，她归纳整理如下，其中正确的有( )
①磁场看不见摸不着，但是可以借助小磁针感知它的存在
②磁感线是磁体周围空间实际存在的曲线
③磁感线是由铁屑组成的
④地磁场的磁感线是从地球南极附近出发回到北极附近
A．①④B．②③C．①②D．②④
2．如图所示，鲜花盛开时长喙天蛾从远处就能嗅到花香，从而来采食花蜜．该现象表明
A．分子间有引力B．分子间有斥力
C．分子在做无规则运动D．分子间有一定的间隙
3．质量相等、由不同物质组成的甲、乙两个物体，升高相等的温度时，甲吸收的热量比乙吸收的热量多，则（ ）
A．甲的比热容大于乙的比热容B．甲的比热容小于乙的比热容
C．甲与乙的比热容一样大D．无法比较甲、乙的比热容
4．标有“8V、4W”的小灯泡，通过它的电流与电压的关系如图所示。若把它接在电压为4V的电路中，则该灯泡消耗的实际功率约为（ ）
A．4WB．1.6WC．1WD．2W
5．教室里投影仪的光源是强光灯泡，发光时必须用风扇给予降温。为了保证灯泡不被烧坏，要求：带动风扇的电动机启动后，灯泡才能发光；风扇不转，灯泡不能发光。则在如图所示的四个电路图中符合要求的是( )
A．B．
C．D．
6．关于燃料的热值，以下说法中正确的是
A．燃料的热值与燃料的种类有关系，与燃料的质量和燃烧状况无关
B．燃烧1千克某种燃料放出的热量叫这种燃料的热值
C．燃料燃烧时，质量越大，热值越大
D．燃料不完全燃烧时的热值比完全燃烧时的热值小
7．在图所示的电路中，电源电压保持不变．由于电阻R、灯L可能出现了故璋．电键S
闭合前后，电流表指针所在的位置不交，下列判断中正确的是( )
A．若灯L不发光，则只有电阻R短路
B．若灯L不发光，则只有电阻R断路
C．若灯L发光，则只有电阻R短路
D．若灯L发光，则只有电阻R断路
8．用电器在工作时，电流做功将电能转化为其它形式的能量，由于导线等电阻不可忽略，所以一定有电能转化为内能．在如图所示的家用电器中，工作相同时间产生的热量远小于其消耗电能的是
A．电风扇
B．电水壶
C．电熨斗
D．电暖气
9．某建筑工地要将同一个箱子从地面搬上二楼，如果分别采用如图所示的两种方式搬运，F1和F2做功的情况，以下判断正确的是（ ）
A．两种方式机械效率一定相等
B．两种方式功率一定相等
C．两种方式所做的总功一定相等
D．两种方式所做的有用功一定相等
10．我国未来的航母将采用自行研制的电磁弹射器．电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，舰载机受到强大的推力而快速起飞．电磁弹射器工作原理与下列设备或用电器工作原理一致的是（ ）
A．B．C．D．
11．下列估测最接近实际的是
A．教室里的日光灯发光电流40mA
B．智能手机充电器输出电压5V
C．中学生一楼走到二楼做功150J
D．家用平板电视机额定功率2000W
12．下列家庭用电的做法正确的是
A．导线直接接入插座
B．手拿测电笔金属杆
C．湿手拔插头
D．用电器外壳接地
二、填空题（每题5分，共4题，20分）
13．5秒内通过某导体横截面的电荷量为3库，则通过该导体的电流为__________安，该导体两端的电压为6伏，导体的电阻为__________欧．当该导体两端的电压为12伏时，其电阻为__________欧．
14．如图所示的电路中，灯泡L上标有“3V 0.9W”字样，电源电压为5V且保持不变。在滑片移动能保证电路元件安全的过程中，当电压表示数为_________V时，灯丝电阻正好为10Ω；在灯正常发光状态下，通电10s滑动变阻器的电阻丝产生的热量是_________J。
15．为减少远距离输电过程中的电能损失，现如今采用_____输电；半导体二极管具有_____导电性：若用超导体输电，优点是可以实现输电过程中_____电能损失．
16．如图所示，电源电压保持不变，电阻R1、R2的阻值相等，开关S闭合后，电流表的示数为I0，电压表的示数为U0，电路正常工作。一段时间后，电阻R1出现故障，若观察到电流表示数为零，电压表示数接近2U0，则R1______________；若观察到电压表示数为零，电流表示数为2I0， 则R1__________ （两空均选填“断路”或“短路”）。
三、实验题（共12分）
17．（4分）小华在探究斜面的机械效率可能与哪些因素有关时，小华提出了以下的猜想：
A．斜面的机械效率可能与物体的重力有关
B．斜面的机械效率可能与斜面的倾角有关
小华同学为了证实自己的猜想是否正确，于是他用同一块木板组成如图所示的装置进行了实验探究，记录的实验数据如表：
（1）在实验操作过程中，应平行于斜面向上拉动木块；实验时要使木板的倾斜角变大，应该把木板下面的木块A向_____移动（填“左”或“右”）。
（2）根据表格中数据，第①次实验斜面的机械效率为______%。
（3）通过对比实验①、②数据，可验证小华的猜想______（填写字母）是______（选填“正确”或“错误”）；通过对比实验②、③数据，可以得出的探究结论是：其他方面一定时， 斜面的倾角越______，机械效率越高。
18．（4分）同学们在探究“电功率跟电流和电压的关系”实验时，提供的器材有：两个小灯泡规格分别是L1：“2.5V 0.3A”，L2：“3.8V 0.3A”，学生用电压表、电流表各一块，电源为三节新的干电池，开关一个，（小灯泡两端的电压不能超过其额定电压的1.2倍）
(1)在探究电功率与电压关系时，他们设计的电路如图所示。
①他们接好电路后闭合开关，发现灯L1比L2暗，根据这个现象小冬同学认为：是电流从电源的正极流出，电流逐渐变小的缘故。请你利用提供器材设计一个实验验证小冬说法是否正确。简要说明实验思路：_____。
②请画出探究电功率与电压关系实验时，记录实验数据的表格_____。
(2)在探究电功率与电流关系实验时，
①请你利用提供的器材，设计实验电路，画出电路图。
（______）
②连接好实验电路后，闭合开关，你会发现小灯泡L1比L2_____（选填“亮”或“暗”）。根据这两次实验现象分析，可以说明了小灯泡的亮暗是由灯泡_____决定的。
③为了使第二次实验正常进行，电路是否需要改进，如何改进？_____（可增加实验器材）
19．（4分）小明在“探究电流与电阻的关系”时，用到如下器材：电源6V，电流表、电压表各1只，、、和的电阻各一个，滑动变阻器（“”），开关1个，导线若干。
(1)如图甲是小明的电路图。闭合开关前，发现电流表指针如图乙所示，原因是_____；
(2)当接电阻时，电压表的示数是，后来将的电阻换成的电阻接入电路时，电压表的示数将_____（选填“大于”、“小于”或“等于”），此时要移动变阻器滑片P，其目的是：_____。
(3)小明完成了5Ω、10Ω、15Ω的三次实验后，第四次用20Ω做实验时发现，无论怎样移动滑片都不能将电压表调到3V，为了完成第四次实验他可以_____。
四、作图题（共16分）
20．（8分）电路中电流通过时，螺线管周围的小磁针静止如下图所示，根据小磁针静止时的指向和导线中的电流方向，标明通电螺线管的N极并画出螺线管的绕线。
（_____）
21．（8分）请根据图中的实物图，在右边虚线框内画出它的电路图。
（______）
五、计算题（共22分）
22．（10分）在如图所示的电路中，标着“”的小灯泡，灯泡的电阻不随温度的变化。电源电压U＝3V，R＝5Ω．求：
（1）只闭合开关S1时，电流表A的示数是多少？
（2）当开关S1和S2同时闭合后，电流表A的示数又是多少？
（3）当开关S1和S2同时闭合后，小灯泡的实际电功率是多少？
23．（12分）在拓展课上，小泉同学模拟某建筑工地上拉动工件的情景，设置了如图所示的滑轮组。他用该滑轮组在4s内将一个重为100N的物体，沿着水平地面匀速拉动了2m。人的拉力为20N，物体移动时受到地面的摩擦力为物重的0.24倍，不计绳重及机械的摩擦。求：
(1)人的拉力所做的功；
(2)人的拉力做功的功率；
(3)滑轮组的机械效率。
参考答案
一、选择题（每题1分，共30题，30分）
1、A
2、C
3、A
4、B
5、D
6、A
7、C
8、A
9、D
10、C
11、B
12、D
二、填空题（每题5分，共4题，20分）
13、0.6 10 10
14、2V 6
15、高压单向减少
16、断路 短路
三、实验题（共12分）
17、左 60% A 错误 大
18、交换一下这两个灯的位置，让电流先经过灯L1，后经过灯L2，观察两个灯泡的亮度情况
亮 实际功率 在干路上串联一个滑动阻器
19、电流表未调零 大于 使定值电阻两端的电压仍保持3V不变 将5Ω（或10Ω、或15Ω）的定值电阻串联在电路中
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）0.6A（2）0.9A（3）0.9W
23、 (1) 80J；(2) 20W ；(3) 60%
实验次数
斜面倾角θ
物块重量G/N
斜面高度h/m
沿斜面拉力F/N
斜面长s/m
有用功W有/J
总功W总/J
斜面的机械效率
①
30°
5.0
0.6
4.2
1.2
3.0
5.0
②
30°
3.0
0.6
2.5
1.2
1.8
3.0
60%
③
45°
3.0
0.8
2.8
1.2
2.4
3.4
71%
灯泡规格
U/V
发光情况
L1（）灯泡
L2（）灯泡
