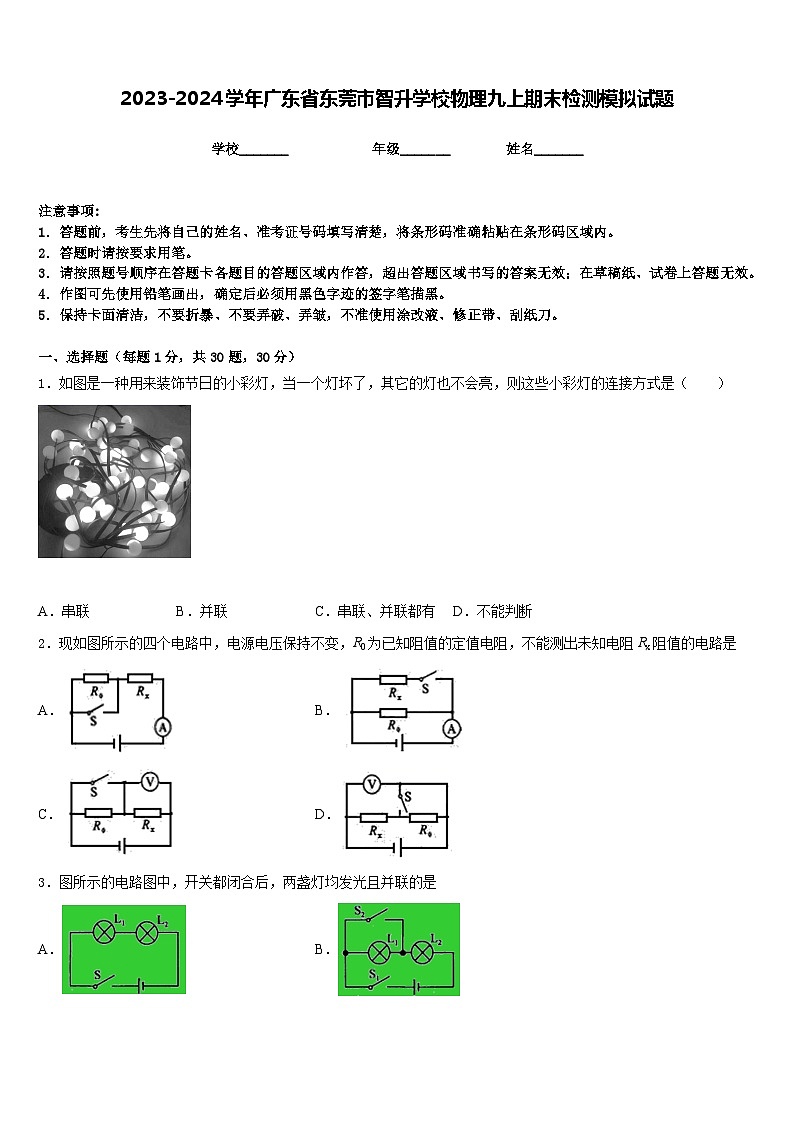

2023-2024学年广东省东莞市智升学校物理九上期末检测模拟试题含答案

这是一份2023-2024学年广东省东莞市智升学校物理九上期末检测模拟试题含答案，共8页。试卷主要包含了答题时请按要求用笔，下列说法中错误的是，如果家庭电路中发生短路，那么等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项:
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1分，共30题，30分）
1．如图是一种用来装饰节日的小彩灯，当一个灯坏了，其它的灯也不会亮，则这些小彩灯的连接方式是（ ）
A．串联B．并联C．串联、并联都有D．不能判断
2．现如图所示的四个电路中，电源电压保持不变，R0为已知阻值的定值电阻，不能测出未知电阻Rx阻值的电路是
A．B．
C．D．

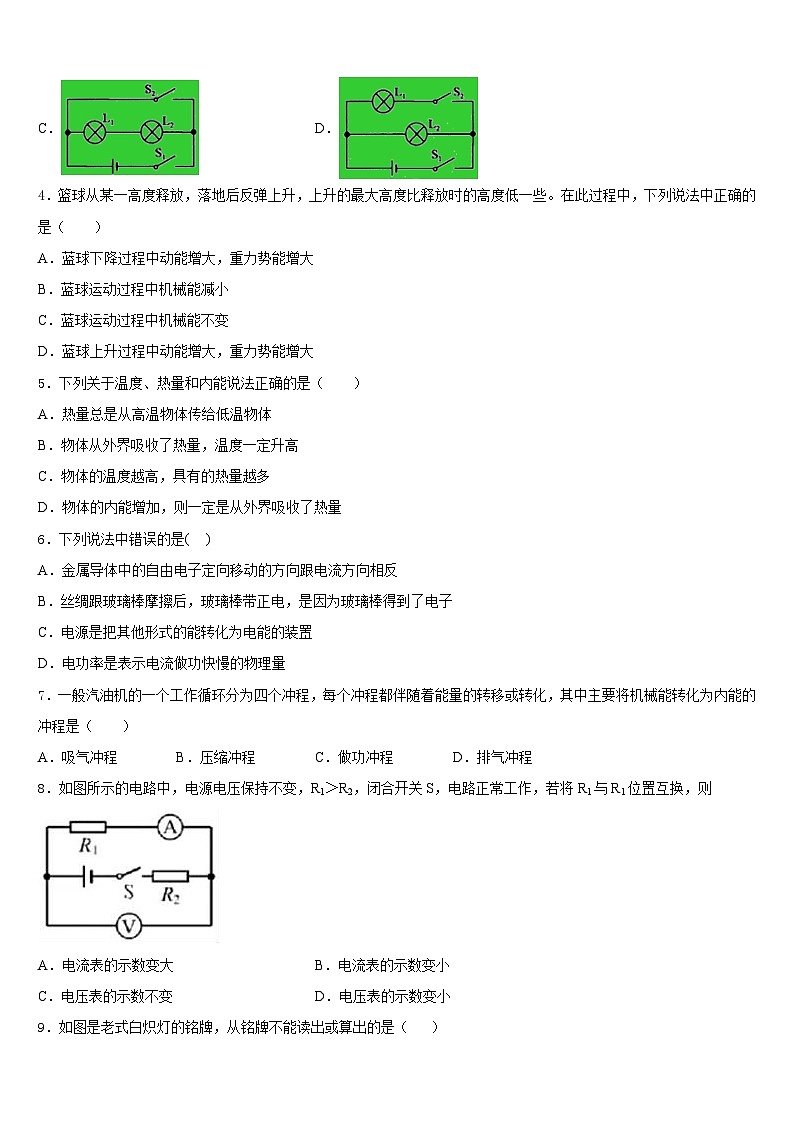

3．图所示的电路图中，开关都闭合后，两盏灯均发光且并联的是
A．B．
C．D．
4．篮球从某一高度释放，落地后反弹上升，上升的最大高度比释放时的高度低一些。在此过程中，下列说法中正确的是（ ）
A．蓝球下降过程中动能增大，重力势能增大
B．蓝球运动过程中机械能减小
C．蓝球运动过程中机械能不变
D．蓝球上升过程中动能增大，重力势能增大
5．下列关于温度、热量和内能说法正确的是（ ）
A．热量总是从高温物体传给低温物体
B．物体从外界吸收了热量，温度一定升高
C．物体的温度越高，具有的热量越多
D．物体的内能增加，则一定是从外界吸收了热量
6．下列说法中错误的是( )
A．金属导体中的自由电子定向移动的方向跟电流方向相反
B．丝绸跟玻璃棒摩擦后，玻璃棒带正电，是因为玻璃棒得到了电子
C．电源是把其他形式的能转化为电能的装置
D．电功率是表示电流做功快慢的物理量
7．一般汽油机的一个工作循环分为四个冲程，每个冲程都伴随着能量的转移或转化，其中主要将机械能转化为内能的冲程是（ ）
A．吸气冲程B．压缩冲程C．做功冲程D．排气冲程
8．如图所示的电路中，电源电压保持不变，R1＞R2，闭合开关S，电路正常工作，若将R1与R1位置互换，则
A．电流表的示数变大B．电流表的示数变小
C．电压表的示数不变D．电压表的示数变小

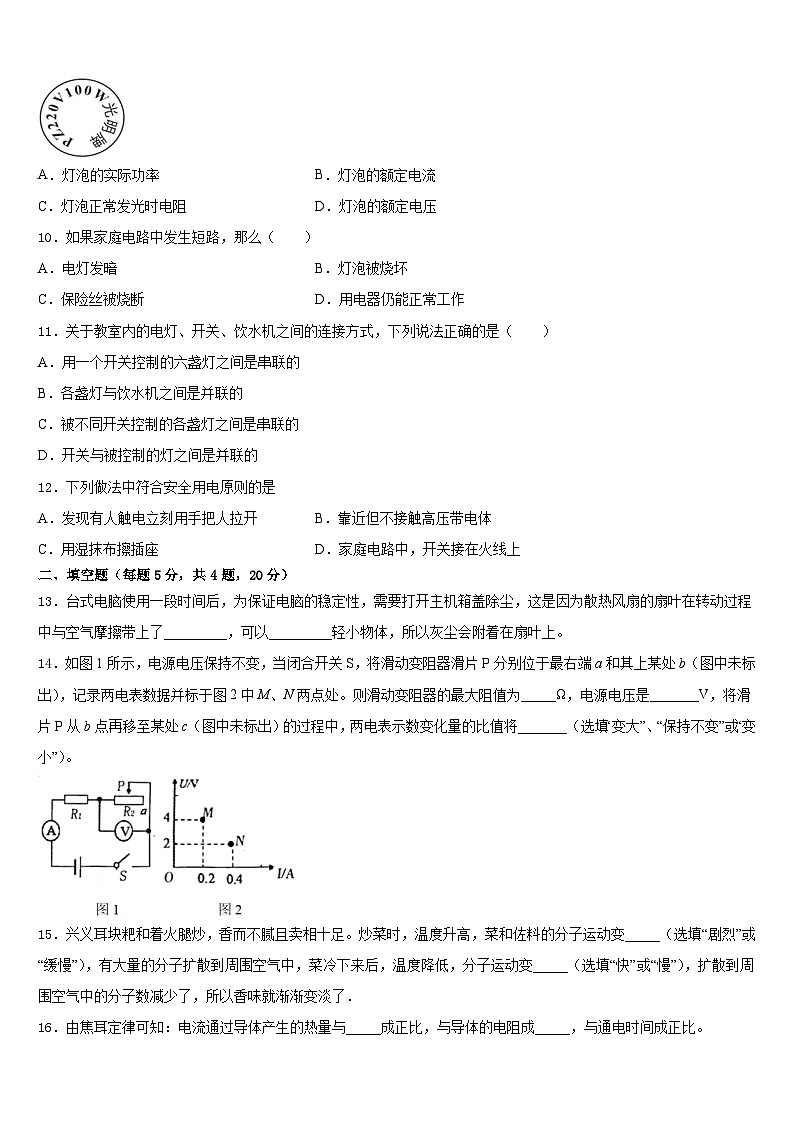

9．如图是老式白炽灯的铭牌，从铭牌不能读出或算出的是（ ）
A．灯泡的实际功率B．灯泡的额定电流
C．灯泡正常发光时电阻D．灯泡的额定电压
10．如果家庭电路中发生短路，那么（ ）
A．电灯发暗B．灯泡被烧坏
C．保险丝被烧断D．用电器仍能正常工作
11．关于教室内的电灯、开关、饮水机之间的连接方式，下列说法正确的是（ ）
A．用一个开关控制的六盏灯之间是串联的
B．各盏灯与饮水机之间是并联的
C．被不同开关控制的各盏灯之间是串联的
D．开关与被控制的灯之间是并联的
12．下列做法中符合安全用电原则的是
A．发现有人触电立刻用手把人拉开B．靠近但不接触高压带电体
C．用湿抹布擦插座D．家庭电路中，开关接在火线上
二、填空题（每题5分，共4题，20分）
13．台式电脑使用一段时间后，为保证电脑的稳定性，需要打开主机箱盖除尘，这是因为散热风扇的扇叶在转动过程中与空气摩擦带上了_________，可以_________轻小物体，所以灰尘会附着在扇叶上。
14．如图1所示，电源电压保持不变，当闭合开关S，将滑动变阻器滑片P分别位于最右端a和其上某处b（图中未标出），记录两电表数据并标于图2中M、N两点处。则滑动变阻器的最大阻值为_____Ω，电源电压是_______V，将滑片P从b点再移至某处c（图中未标出）的过程中，两电表示数变化量的比值将_______（选填“变大”、“保持不变”或“变小”）。
15．兴义耳块粑和着火腿炒，香而不腻且卖相十足。炒菜时，温度升高，菜和佐料的分子运动变_____（选填“剧烈”或“缓慢”），有大量的分子扩散到周围空气中，菜冷下来后，温度降低，分子运动变_____（选填“快”或“慢”），扩散到周围空气中的分子数减少了，所以香味就渐渐变淡了．
16．由焦耳定律可知：电流通过导体产生的热量与_____成正比，与导体的电阻成_____，与通电时间成正比。
三、实验题（共12分）
17．（4分）在测量小灯泡额定功率的实验中，所用电源由两节新干电池串联组成，小灯泡上标有“2.5V”字样（小灯泡额定功率约为08W）

（1）小明同学实验时连接的电路如图甲，如果他闭合开关，将会观察到：电压表的示数约为_____V，电流表的示数约为_____A，小灯泡的发光情况为_____（远填“正常发光”、“亮度较暗”或“不发光”）。
（2）小华在小明连接的电路中只改变了某根导线一端的接点位置，电路就能测量小灯泡额定功率。改接好电路后，小明同学移动滑片P，记下多组对应的电压表和电流表的示数并绘制成图乙的I﹣U关系图象根据图象可知：小灯泡的额定功率是_____W，图中阴影部分的面积表示_____；
（3）小华设计了如图丙的电路也完成了该实验，请完成下列填空（电源电压不变，R1和R2为滑动变阻器，R2的最大电阻为R0）
①闭合开关S、S1，断开开关S2，调节R2，使电压表的示数为2.5V。
②闭合开关S、S2断开开关S1，调节_____，使电压表的示数仍为2.5V。
③接着将R2的滑片P调至最左端，记下电压表的示数为U1；再将R2的滑片P调至最右端，记下电压表的示数为U2，则小灯泡额定功率的表达式PM＝_____（用U额、R0、U1、U2表示）
18．（4分）实际生活中，用电器接通电源后，都伴有热量的产生，小明在“探究电流通过导体产生热量的多少与什么因素有关”时，采用了如图所示的实验装置，其中a、b、c、d四个相同的容器密闭着等量空气并与U形管紧密相连，实验前U形管两端液面相平，将1、2和3、4导线分别接到电源两端。
（1）在实验过程中，通过观察U形管中________的变化来比较电流通过电阻丝产生热量的多少。
（2）图甲所示的装置是用来研究电流通过电阻丝产生的热量与________的关系，分析图乙所示的装置的实验现象， 可以得出的结论是： _______.
（3）利用图甲装置探究“比较不同物质吸热能力”
（a）在两个完全相同的容器中分别装入___、初温都相同的水和煤油
（b）为了完成实验，应将b瓶中的电阻丝变为_____Ω ，可以认为在相同时间内水和煤油吸收的热量___
（c）根据实验测得的数据绘制图丙图像，由图像可知煤油的比热容是 ______
19．（4分）为了比较水和食用油的吸热能力，小明用两个相同的装置做了如图所示的实验，实验数据记录如下：
(1)在安装、调整实验器材时，科学合理的顺序是（甲图中）：先调整固定___________的位置，再调整固定另一个的位置（选填“A”或“B”）；
(2)为保证实验结论的可靠，关于实验时“应控制两套装置中相同的量”的说法中，不必要的是___________
A．食用油和水的质量相等 B．两套装置中的烧杯相同
C．两酒精灯的火焰大小相同 D．两酒精灯内酒精的质量相等
(3)实验中食用油和水从20升温至45，___________（水或食用油）吸收的热量较多；
(4)实验中，加热相同的时间，水吸收的热量___________（大于或小于或等于）食用油吸收的热量，___________（水或食用油）吸热能力较强。
四、作图题（共16分）
20．（8分）请按图甲所示电路图将图的实物电路连接完整。
（_______）
21．（8分）在如图所示电路的○内填上适当的电表符号，使电键闭合后，两灯均能发光，且串联连接．
（______）
五、计算题（共22分）
22．（10分）在图所示的电路中，电源电压保持不变，电阻R 1的阻值为20欧。先闭合电键S1，电流表的示数为0.3安，再闭合电键S2，电流表的示数变化了0.2安。求：
（1）电源电压U。
（2）电阻R2的阻值。
（3）通电10秒，通过电阻R1某横截面的电量。
23．（12分）一灯泡标有“PZ220V 100W”，求：
（1）正常工作电流为多大？
（2）电阻为多大？
参考答案
一、选择题（每题1分，共30题，30分）
1、A
2、D
3、D
4、B
5、A
6、B
7、B
8、D
9、A
10、C
11、B
12、D
二、填空题（每题5分，共4题，20分）
13、电荷 吸引
14、20 6 保持不变
15、剧烈 慢
16、电流的二次方 正比
三、实验题（共12分）
17、3 0 不发光 0.75 电功率 R1的滑片
18、液面高度 电阻 在电阻和通电时间相同时，通过导体的电流越大，导体产生的热量越多 质量 5 相等
19、B D 水 等于 水
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）6V (2)30Ω (3)3C
23、（1）0.45A；（2）484Ω。
物质
质量/g
初始温度/
加热时间/min
最后温度/
水
60
20
6
45
食用油
60
20
6
68
