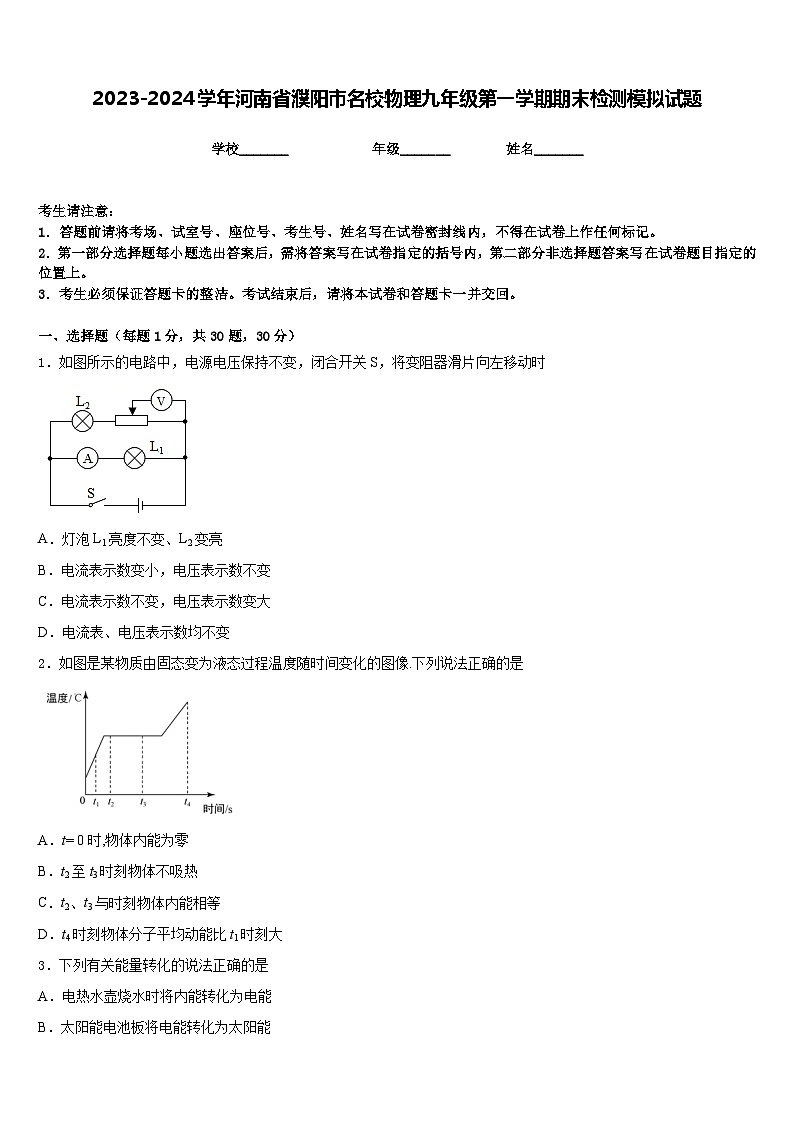

2023-2024学年河南省濮阳市名校物理九年级第一学期期末检测模拟试题含答案

这是一份2023-2024学年河南省濮阳市名校物理九年级第一学期期末检测模拟试题含答案，共9页。试卷主要包含了考生必须保证答题卡的整洁，下列符合安全用电原则的是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
考生请注意：
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．如图所示的电路中，电源电压保持不变，闭合开关S，将变阻器滑片向左移动时
A．灯泡L1亮度不变、L2变亮
B．电流表示数变小，电压表示数不变
C．电流表示数不变，电压表示数变大
D．电流表、电压表示数均不变
2．如图是某物质由固态变为液态过程温度随时间变化的图像.下列说法正确的是
A．t= 0时,物体内能为零
B．t2至t3时刻物体不吸热
C．t2、t3与时刻物体内能相等
D．t4时刻物体分子平均动能比t1时刻大
3．下列有关能量转化的说法正确的是
A．电热水壶烧水时将内能转化为电能
B．太阳能电池板将电能转化为太阳能
C．黑塑料袋内盛水放在阳光下，把太阳能转化为内能
D．能量在转化和转移过程中，其总量会不断减少

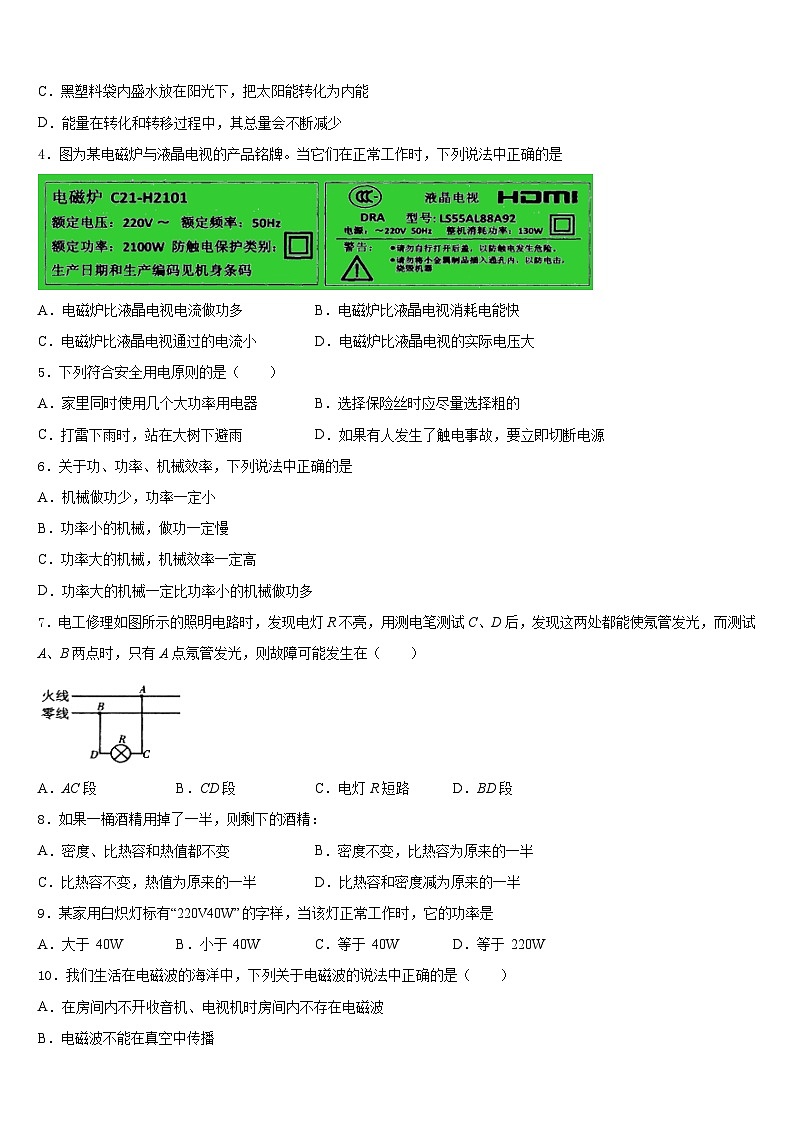

4．图为某电磁炉与液晶电视的产品铭牌。当它们在正常工作时，下列说法中正确的是
A．电磁炉比液晶电视电流做功多B．电磁炉比液晶电视消耗电能快
C．电磁炉比液晶电视通过的电流小D．电磁炉比液晶电视的实际电压大
5．下列符合安全用电原则的是（ ）
A．家里同时使用几个大功率用电器B．选择保险丝时应尽量选择粗的
C．打雷下雨时，站在大树下避雨D．如果有人发生了触电事故，要立即切断电源
6．关于功、功率、机械效率，下列说法中正确的是
A．机械做功少，功率一定小
B．功率小的机械，做功一定慢
C．功率大的机械，机械效率一定高
D．功率大的机械一定比功率小的机械做功多
7．电工修理如图所示的照明电路时，发现电灯R不亮，用测电笔测试C、D后，发现这两处都能使氖管发光，而测试A、B两点时，只有A点氖管发光，则故障可能发生在（ ）
A．AC段B．CD段C．电灯R短路D．BD段
8．如果一桶酒精用掉了一半，则剩下的酒精：
A．密度、比热容和热值都不变B．密度不变，比热容为原来的一半
C．比热容不变，热值为原来的一半D．比热容和密度减为原来的一半
9．某家用白炽灯标有“220V40W”的字样，当该灯正常工作时，它的功率是
A．大于 40WB．小于 40WC．等于 40WD．等于 220W
10．我们生活在电磁波的海洋中，下列关于电磁波的说法中正确的是（ ）
A．在房间内不开收音机、电视机时房间内不存在电磁波
B．电磁波不能在真空中传播
C．电磁波在空气中的传播速度是340m/s
D．电磁波不仅能传递声音信号，也能传递图像信号

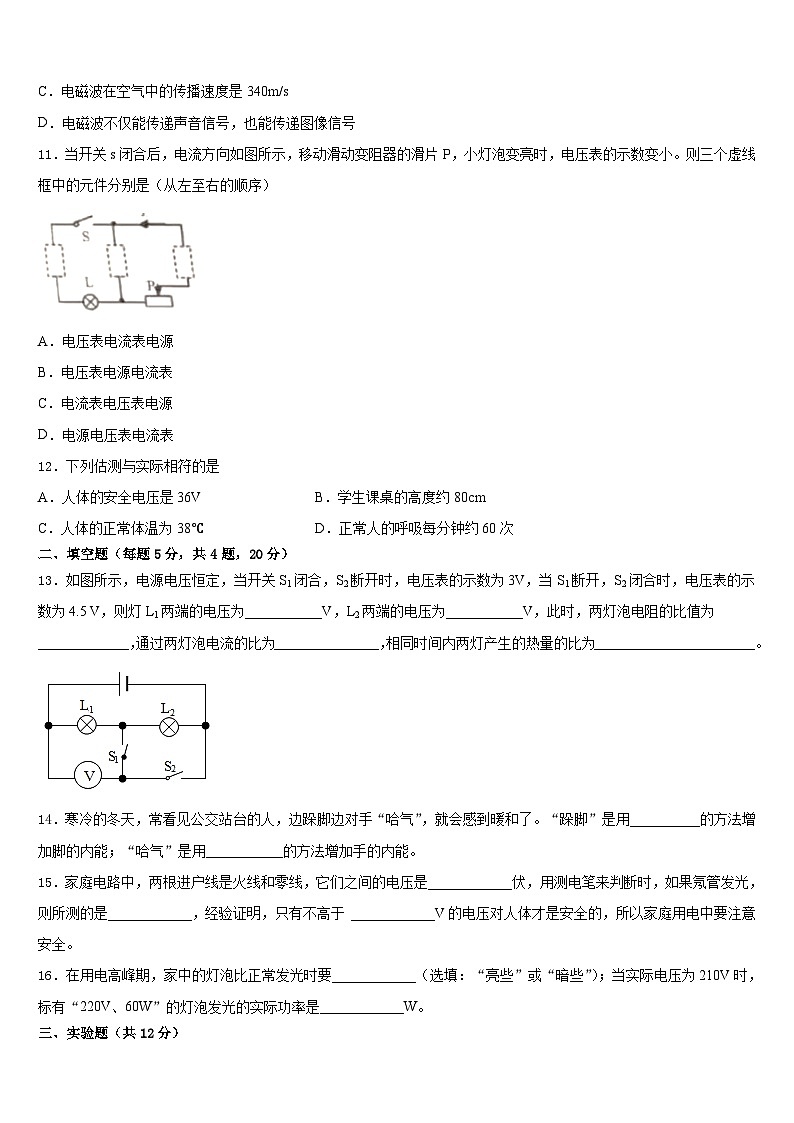

11．当开关s闭合后，电流方向如图所示，移动滑动变阻器的滑片P，小灯泡变亮时，电压表的示数变小。则三个虚线框中的元件分别是（从左至右的顺序）
A．电压表电流表电源
B．电压表电源电流表
C．电流表电压表电源
D．电源电压表电流表
12．下列估测与实际相符的是
A．人体的安全电压是36VB．学生课桌的高度约80cm
C．人体的正常体温为38℃D．正常人的呼吸每分钟约60次
二、填空题（每题5分，共4题，20分）
13．如图所示，电源电压恒定，当开关S1闭合，S2断开时，电压表的示数为3V，当S1断开，S2闭合时，电压表的示数为4.5 V，则灯L1两端的电压为___________V，L2两端的电压为___________V，此时，两灯泡电阻的比值为_____________，通过两灯泡电流的比为_______________，相同时间内两灯产生的热量的比为_______________________。
14．寒冷的冬天，常看见公交站台的人，边跺脚边对手“哈气”，就会感到暖和了。“跺脚”是用__________的方法增加脚的内能；“哈气”是用___________的方法增加手的内能。
15．家庭电路中，两根进户线是火线和零线，它们之间的电压是____________伏，用测电笔来判断时，如果氖管发光，则所测的是____________，经验证明，只有不高于 ____________V的电压对人体才是安全的，所以家庭用电中要注意安全。
16．在用电高峰期，家中的灯泡比正常发光时要____________（选填：“亮些”或“暗些”）；当实际电压为210V时，标有“220V、60W”的灯泡发光的实际功率是____________W。
三、实验题（共12分）
17．（4分）小明在“探究杠杆平衡条件”的实验中：
（1）实验前，杠杆处于图甲所示的静止状态，他应把杠杆左端的平衡螺母向_________（左/右）侧调节，使杠杆在水平位置平衡；
（2）如图乙，杠杆在水平位置平衡，若将A、B两点下方挂的钩码同时朝远离支点O方向移动一小格，则杠杆_________（仍保持平衡/左端下沉/右端下沉）；
（3）取下A点下方所挂钩码，改用弹簧测力计在C点竖直_________（向上/向下）拉杠杆，使杠杆在水平位置平衡，此时弹簧测力计的示数为F1，如果将弹簧测力计沿如图丙所示方向拉杠杆仍处于水平位置平衡，此时弹簧测力计的示数为F2，则F2_________F1（＞、＝、＜）。
18．（4分）小雷想知道小灯的亮暗程度与什么因素有关。于是找来额定电流均小于0.6A，额定电压是2.5 V的灯L1和额定电压是3.8 V的灯L2，先后接在电源电压恒为6 V的电路中，按照如图甲所示的电路开始探究。
（1）请你用笔画线代替导线，根据图甲所示的电路图，将图乙所示实物图连接完整________；
（2）若小雷连接完电路后闭合开关，灯L1几乎不发光，移动滑片P也不能改变灯的亮度。原因是他把滑动变阻器的________（选填“A、B”或“C、D”）接线柱接入了电路；
（3）小雷排除故障后，按图乙所示的电路继续进行实验；
①闭合开关，滑片P向________（选填“A”或“B”）端移动，使灯L1发光，测出灯L1的相关物理量，记录和计算结果如下表：
②请将记录数据时遗漏的物理量和单位填入表格的空格处。
（4）小雷注意到灯L1的亮度变化是：第二次比第一次亮，第三次比第二次更亮。结合表中数据得出的结论是小灯泡越亮，它的实际功率越________；
（5）用L2替换L1重复上面的实验时，需要改变________表的量程，发现灯L2的亮度变化规律与灯L1相似；
（6）小雷在实验结束后与同学们讨论：
①有同学认为“用上表中灯L1的3次电阻的平均值代表它的电阻更准确。”这种说法错误的原因是小雷忽略了________对小灯电阻的影响；
②有同学认为“把灯L1换成定值电阻，该实验可以用来研究导体中的电流与电压的关系。”你认为这种说法是_____（选填“正确”或 “错误”）的。
19．（4分）为了探究“导体中电流与导体两端电压的关系”，小芳设计了如图甲的电路图，电源电压保持不变。
（1）实验前小芳检查电表时发现电流表的指针如图乙，接下来应进行的操作_____；
（2）请你在图丙中用笔画线代替导线，将实验电路连接完整。（连线不能交叉）；
（____）
（3）根据设计的电路，闭合开关前应将滑动变阻器的滑片移至_____端（选填“A”或“B”）。这样做的目的是为了_____；
（4）闭合开关后，移动滑片时发现电流表没有示数，电压表有明显的示数。如果故障发生在定值电阻R上，则R可能出现了_____（选填“断路”“短路”）；
（5）排除故障后，小芳用A、B两个导体（定值电阻）进行实验，实验中多次改变导体两端电压，并将测量的数据记录在表一、表二中
表一：
表二：
①由表中数据可知导体A的阻值为_____Ω．（小数点后保留一位小数）；
②分析比较实验序号1、2、3或4、5、6中的电流与电压变化的倍数关系，可得出的初步结论是：当电阻一定时，通过导体的电流与导体两端的电压成_____；
③分析比较实验序号1、4；2、5和3、6的数据，小芳发现还可以初步得出导体中的电与导体电阻的关系，即_____一定时，通过导体的电流与导体的电阻成反比。
四、作图题（共16分）
20．（8分）（1）请你在图中画出最省力的绕绳方法．
21．（8分）根据如图所示的电路，把正确的电路图画在虚线框内。
（______）
五、计算题（共22分）
22．（10分）在如图所示的电路中，电源电压保持不变，电 阻 R0 的阻值为 8Ω，开关 S1处于闭合状态。当 S2 断开时，电流表 的示数为 0.5A；当开关 S2 闭合时，电流表的示数为 0.9A，此时 小灯泡正常发光。求：
(1)电源电压；
(2)灯泡正常工作时的电阻。
23．（12分）如图所示电路中，R1＝20Ω，R2＝30Ω，闭合开关后，电流表的示数为0.3A。
（1）电源电压是多少？
（2）通过R2的电流是多少？
（3）电路中的总电阻是多少。
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、D
3、C
4、B
5、D
6、B
7、D
8、A
9、C
10、D
11、D
12、B
二、填空题（每题5分，共4题，20分）
13、3 1.5 2:1 1:1 2:1
14、做功 热传递
15、220 火线 36
16、暗些 55
三、实验题（共12分）
17、右 左端下沉 向上 >
18、 A、B A 电流/A 0.6 大 电压 温度 正确
19、将电流表指针调零 B 保护电路 断路 5.6 正比 电压
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)4V；(2)10Ω
23、（1）6V；（2）0.2A；（3）12Ω。
次数
电压U/V
________
实际功率P/W
电阻R/Ω
1
1.6
0.20
0.32
8.00
2
2.5
0.24
________
10.42
3
2.8
0.26
0.73
10.77
导体
实验序号
电压/V
电流/A
A
1
1.0
0.18
2
2.0
0.36
3
3.0
0.54
导体
实验序号
电压/V
电流/A
B
4
1.0
0.09
5
2.0
0.18
6
3.0
0.27
