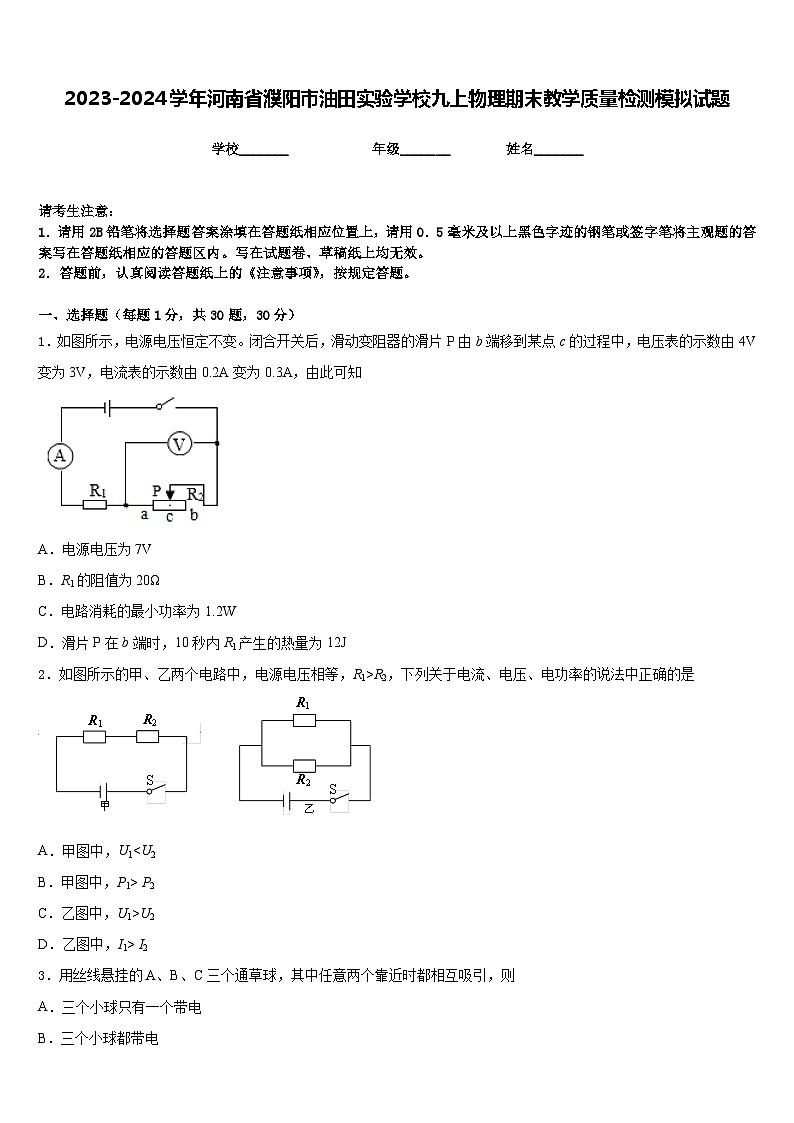

2023-2024学年河南省濮阳市油田实验学校九上物理期末教学质量检测模拟试题含答案
展开
这是一份2023-2024学年河南省濮阳市油田实验学校九上物理期末教学质量检测模拟试题含答案，共9页。试卷主要包含了两个定值电阻R1等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
请考生注意：
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、选择题（每题1分，共30题，30分）
1．如图所示，电源电压恒定不变。闭合开关后，滑动变阻器的滑片P由b端移到某点c的过程中，电压表的示数由4V变为3V，电流表的示数由0.2A变为0.3A，由此可知
A．电源电压为7V
B．R1的阻值为20Ω
C．电路消耗的最小功率为1.2W
D．滑片P在b端时，10秒内R1产生的热量为12J
2．如图所示的甲、乙两个电路中，电源电压相等，R1>R2，下列关于电流、电压、电功率的说法中正确的是
A．甲图中，U1B．甲图中，P1> P2
C．乙图中，U1>U2
D．乙图中，I1> I2
3．用丝线悬挂的A、B、C三个通草球，其中任意两个靠近时都相互吸引，则
A．三个小球只有一个带电
B．三个小球都带电
C．三个小球中肯定有一个不带电，另外两个带同种电荷

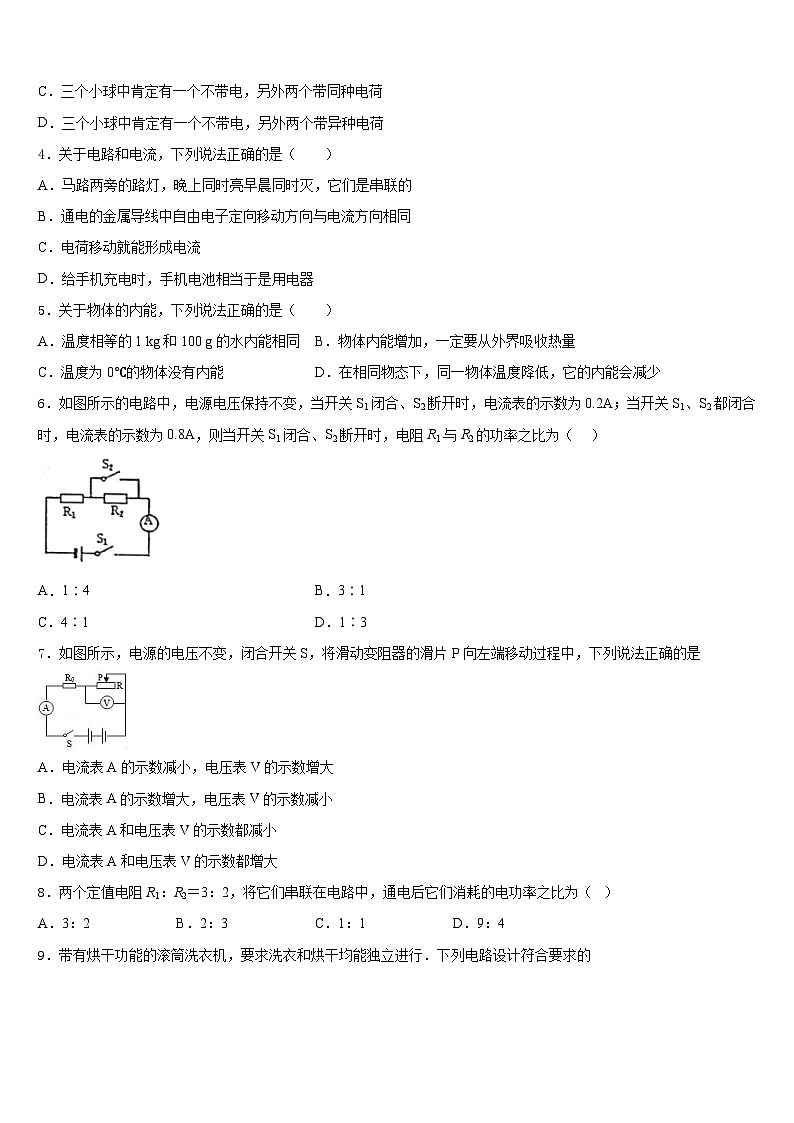

D．三个小球中肯定有一个不带电，另外两个带异种电荷
4．关于电路和电流，下列说法正确的是（ ）
A．马路两旁的路灯，晚上同时亮早晨同时灭，它们是串联的
B．通电的金属导线中自由电子定向移动方向与电流方向相同
C．电荷移动就能形成电流
D．给手机充电时，手机电池相当于是用电器
5．关于物体的内能，下列说法正确的是（ ）
A．温度相等的1 kg和100 g的水内能相同B．物体内能增加，一定要从外界吸收热量
C．温度为0℃的物体没有内能D．在相同物态下，同一物体温度降低，它的内能会减少
6．如图所示的电路中，电源电压保持不变，当开关S1闭合、S2断开时，电流表的示数为0.2A；当开关S1、S2都闭合时，电流表的示数为0.8A，则当开关S1闭合、S2断开时，电阻R1与R2的功率之比为（ ）
A．1∶4B．3∶1
C．4∶1D．1∶3
7．如图所示，电源的电压不变，闭合开关S，将滑动变阻器的滑片P向左端移动过程中，下列说法正确的是
A．电流表A的示数减小，电压表V的示数增大
B．电流表A的示数增大，电压表V的示数减小
C．电流表A和电压表V的示数都减小
D．电流表A和电压表V的示数都增大
8．两个定值电阻R1：R2＝3：2，将它们串联在电路中，通电后它们消耗的电功率之比为（ ）
A．3：2B．2：3C．1：1D．9：4

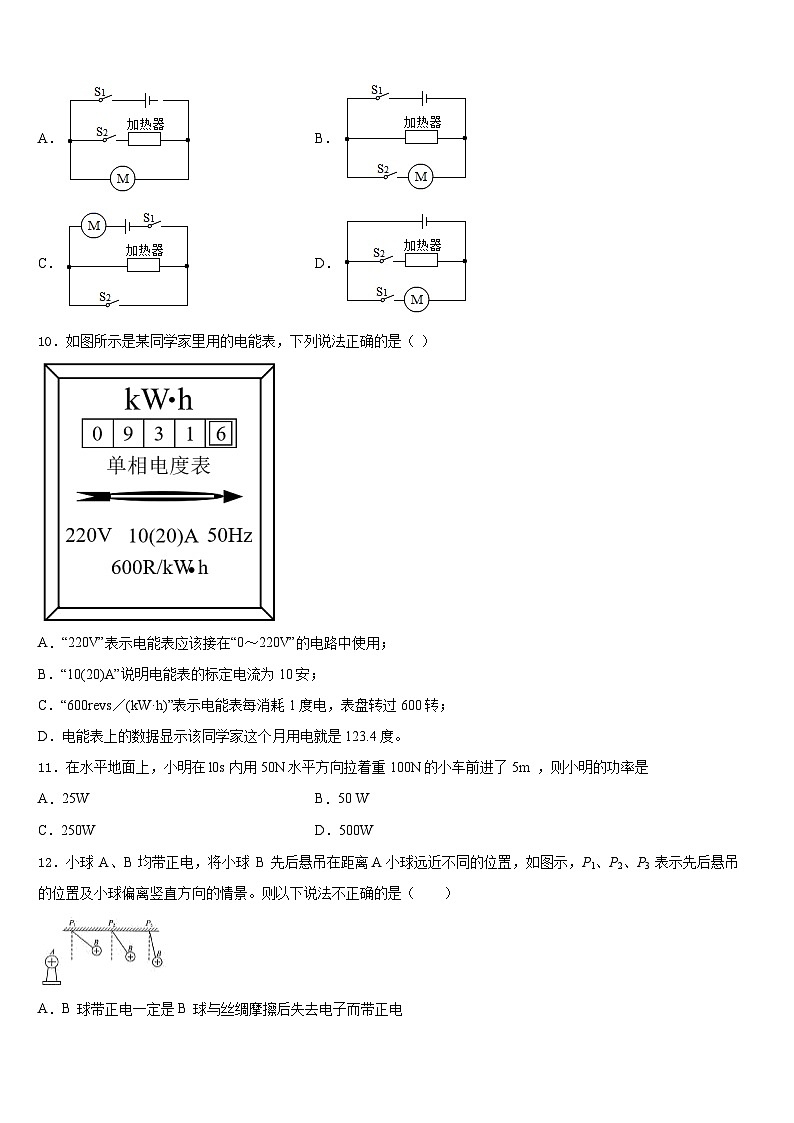

9．带有烘干功能的滚筒洗衣机，要求洗衣和烘干均能独立进行．下列电路设计符合要求的
A．B．
C．D．
10．如图所示是某同学家里用的电能表，下列说法正确的是（ ）
A．“220V”表示电能表应该接在“0～220V”的电路中使用；
B．“10(20)A”说明电能表的标定电流为10安；
C．“600revs／(kW·h)”表示电能表每消耗1度电，表盘转过600转；
D．电能表上的数据显示该同学家这个月用电就是123.4度。
11．在水平地面上，小明在l0s内用50N水平方向拉着重100N的小车前进了5m ，则小明的功率是
A．25WB．50 W
C．250WD．500W
12．小球 A、B 均带正电，将小球 B 先后悬吊在距离A小球远近不同的位置，如图示，P1、P2、P3 表示先后悬吊的位置及小球偏离竖直方向的情景。则以下说法不正确的是（ ）
A．B 球带正电一定是B 球与丝绸摩擦后失去电子而带正电
B．B 球偏离竖直方向是因为同种电荷互相排斥
C．B 球位于 P3时，A、B 间作用力最小
D．B 球接触验电器金属球时，验电器有一部分电子转移到B 球
二、填空题（每题5分，共4题，20分）
13．如图甲所示装置，在透明塑料盒的底部钻一个孔，把电子式火花发生器的放电针紧紧地塞进孔中，打开塑料盒盖，向盒内滴入数滴酒精，再将盒盖盖紧，然后揿动电火花发生器的按钮，随着“呯”的一声响，看到盒盖_________，在此过程中，酒精燃烧后的燃气的_________能转化为盖子的_________能。图_________中（选填“乙”或“丙”）汽油机的工作过程与这一实验过程中能量的转化是一致的.如果该汽油机飞轮转速是1800r／min，则它每秒钟内对外做功_________次.
14．甲、乙两物体质量之比是4∶1，用两个相同的酒精灯分别给它们加热，假设酒精灯放出的热量都被它们吸收，甲、乙两物体温度随时间变化的图像如图所示，则经过4min，甲、乙升高的温度之比是__________________；若甲的比热容是0.4×103J/（kg·℃），则乙的比热容是____________J/（kg·℃）。
15．接听电话时，很容易分辨出熟人的声音，这主要是根据声音的_______（选填“音调”、“响度”或“音色”）来判断的；如图甲、乙所示是两种声音的波形图，从图形可知：图_____是噪声的波形，图_____是乐音的波形．
16．已知电风扇线圈的电阻为20Ω，若加在该电风扇的电压为220V，此时通过的电流为1A，则电风扇的电功率为________W，电风扇连续工作10min产生的热量为________J.
三、实验题（共12分）
17．（4分）为了比较水和煤油的吸热能力，如图甲所示，小明用两个相同的装置做实验，两个烧杯中装有______相同的水和煤油，根据实验数据作出了水和煤油的温度随时间变化的图象如图乙所示，由此可知_______的吸热能力较强。
18．（4分）在“测量小灯泡电功率”的实验中，已知电源电压为3V，小灯泡的额定电压为2.5V．
(1) 连接电路时，开关应_____________．
(2) 闭合开关前，应先将滑动变阻器的滑片移到_________端(选填“A”或“B”)．闭合开关后，发现小灯泡不亮，电流表指针偏转，电压表示数为零，产生故障的原因可能是_________．若闭合开关后，发现灯泡不亮，电流表的示数为零，电压表的示数为3V，产生的故障的原因可能是__________________．
(3) 排除故障后，实验得到的数据如下表．在第1次实验中，小灯泡两端电压为2V时，电流表示数如图乙所示，则通过小灯泡的电流为_________A，此时小灯泡的实际功率为_____W．
(4) 由上表可知，小灯泡的额定功率为_________W．
(5) 某同学根据测出的三组数据求出各次电阻，发现灯泡不同电压下的电阻值不同，这是因为灯泡的电阻值与____________有关．
19．（4分）如图甲所示，某同学在两只相同的烧杯里装入水和食用油，比较它们吸热的情况．
（1）为了便于比较，实验中要求在两烧杯中放入_____的电加热器．
（2）实验结果表明：不同物质，在_____、_____时，吸收的热量不同、
（3）图乙是该同学根据实验数据绘制的图象，则a物质是_____，其比热容是_____ J/（kg•℃）．
四、作图题（共16分）
20．（8分）如图所示，在C点用力把桌腿A抬离地面时，桌腿B始终没有移动，请在C点画出最小作用力F及其力臂l的示意图。
（________）
21．（8分）（1）在图中用笔连线代替导线，把电路元件连接起来。要求：滑动变阻器滑片向左移动时，灯泡（额定电压为2.5V）变亮，电压表的示数变小（导线不要交叉）。
（____________）
（2）我们教室里通常是一只开关同时控制两盏日光灯，如图所示，把开关S和两盏灯L1、L2正确连入家庭电路中（导线不要交叉）。
（_________）
五、计算题（共22分）
22．（10分）某太阳能热水器中装有10kg的水，阳光照射一段时间后，水温从10℃升高到60℃，已知c水=1．2×103J/（kg•℃）．求：
（1）热水器中的是所吸收的热量；
（2）如果水吸收的热量用天然气来提供，需要完全燃烧多少立方米的天然气？（天然气的热值为2．1×107J/m3，假设天然气完全燃烧放出的热量全部被水吸收）
23．（12分）图甲是汽车的一种自动测量油箱内油量的简易装置，R是阻值均匀的变阻器，它的滑片连在杠杆的一端，当油箱内油面发生变化时，浮标通过杠杆使滑片P在电阻R上滑动，引起油量表的指针偏转．油量表实际上是一个有“”和“”两个量程的电流表，电源电压为12V且保持不变，当长方体油箱中有55升汽油时，油量表的指针满偏，此时两端的电压为6V；当油箱中的汽油还有5升时，滑片P刚好在R的中点，油量表的示数如图乙所示，此时报警电路图中未画出开始自动报警，提醒司机尽快加油．油箱中汽油的体积V和变阻器接入电路的电阻R的关系如图丙所示．问：
油箱装满汽油时消耗的电功率是多少？
变阻器R的总电阻是多少？
当油量表的示数为时，油箱里还有多少升汽油？
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、B
3、D
4、D
5、D
6、D
7、B
8、A
9、D
10、B
11、A
12、A
二、填空题（每题5分，共4题，20分）
13、飞出/弹出/跳出 内能 机械 乙 15
14、1∶2 0.8×103
15、音色 乙 甲
16、220 1.2×104
三、实验题（共12分）
17、质量 水
18、断开 A 灯泡短路 灯泡断路 0.2 0.4 0.55 温度
19、（1）规格相同（2）质量相同 升高温度相同（3）食用油 2.1×103J／kg・℃
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）2．1×136J；（2）3．1m3
23、；； 1．
实验次数
电压表示数U/V
电流表示数I/A
小灯泡电功率P/W
1
2.0
2
2.5
0.22
0.55
3
2.8
0.24
0.67
