2023-2024学年江苏省苏州市吴江区青云中学物理九年级第一学期期末学业水平测试模拟试题含答案

这是一份2023-2024学年江苏省苏州市吴江区青云中学物理九年级第一学期期末学业水平测试模拟试题含答案，共9页。试卷主要包含了考生必须保证答题卡的整洁等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）

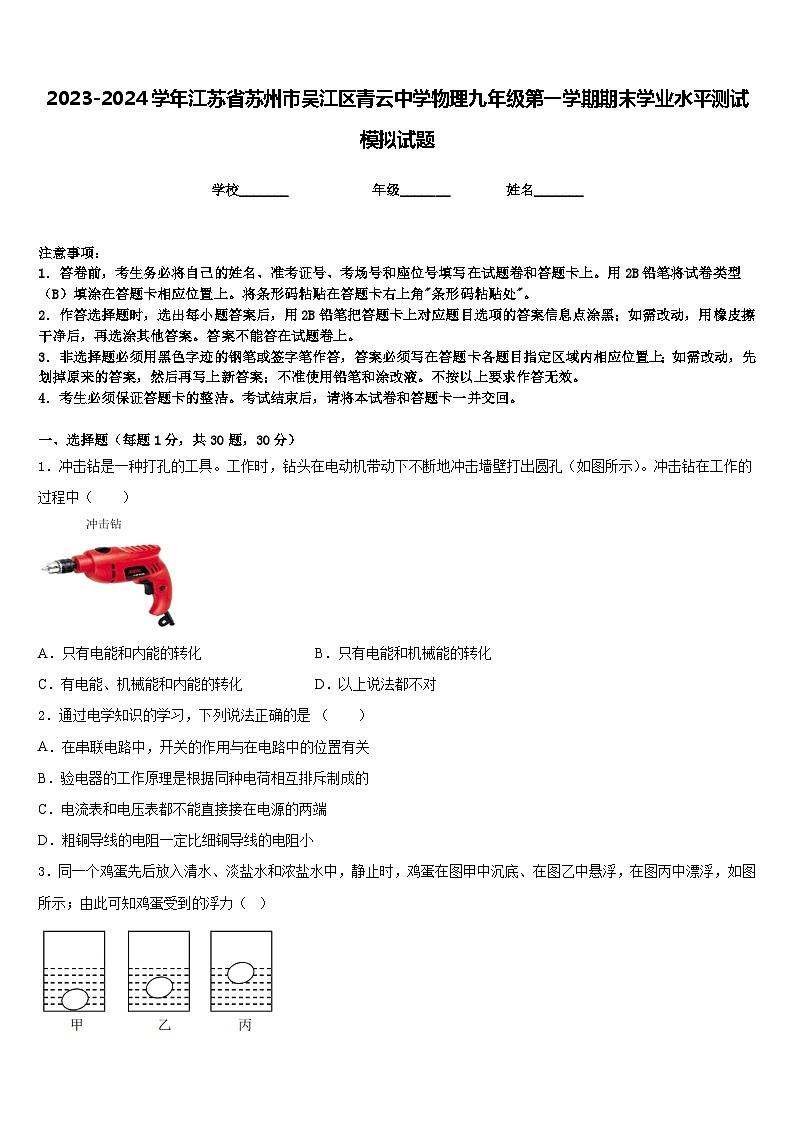

1．冲击钻是一种打孔的工具。工作时，钻头在电动机带动下不断地冲击墙壁打出圆孔（如图所示）。冲击钻在工作的过程中（ ）
A．只有电能和内能的转化B．只有电能和机械能的转化
C．有电能、机械能和内能的转化D．以上说法都不对
2．通过电学知识的学习，下列说法正确的是 （ ）
A．在串联电路中，开关的作用与在电路中的位置有关
B．验电器的工作原理是根据同种电荷相互排斥制成的
C．电流表和电压表都不能直接接在电源的两端
D．粗铜导线的电阻一定比细铜导线的电阻小
3．同一个鸡蛋先后放入清水、淡盐水和浓盐水中，静止时，鸡蛋在图甲中沉底、在图乙中悬浮，在图丙中漂浮，如图所示；由此可知鸡蛋受到的浮力（ ）
A．F 浮乙=F 浮丙
B．F 浮甲=F 浮乙
C．F 浮甲>F 浮丙

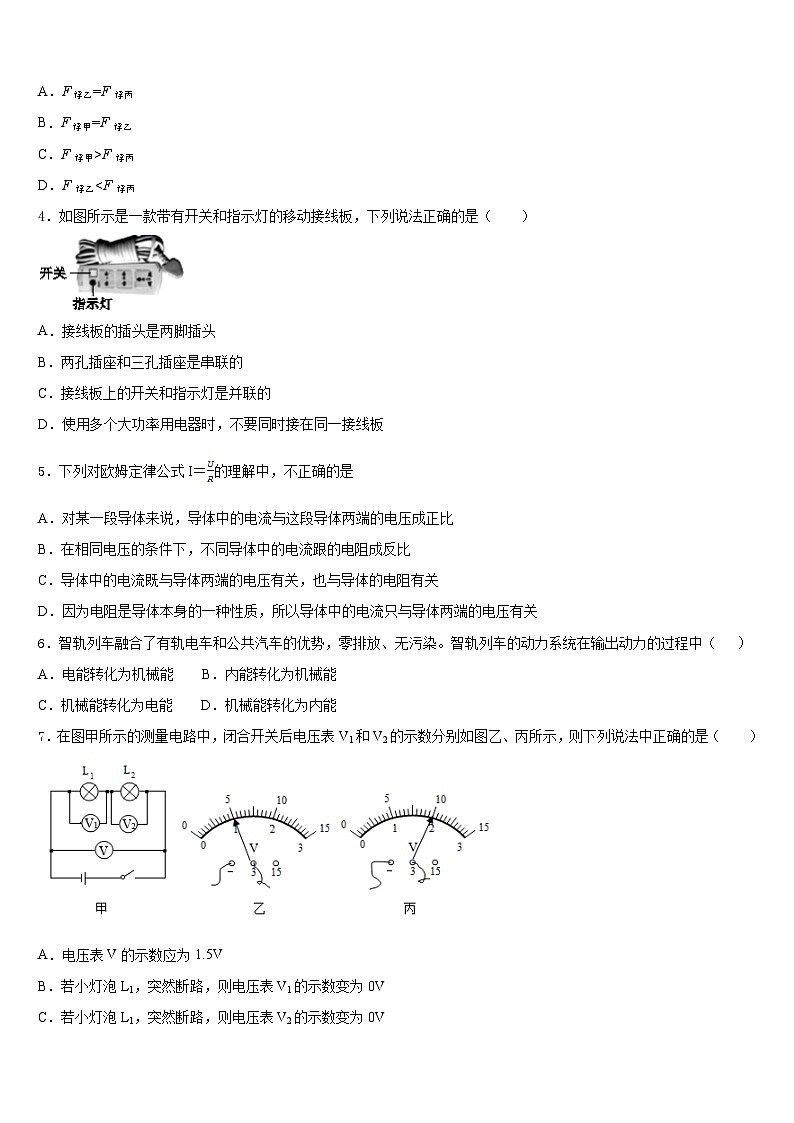

D．F 浮乙4．如图所示是一款带有开关和指示灯的移动接线板，下列说法正确的是（ ）
A．接线板的插头是两脚插头
B．两孔插座和三孔插座是串联的
C．接线板上的开关和指示灯是并联的
D．使用多个大功率用电器时，不要同时接在同一接线板
5．下列对欧姆定律公式I＝的理解中，不正确的是
A．对某一段导体来说，导体中的电流与这段导体两端的电压成正比
B．在相同电压的条件下，不同导体中的电流跟的电阻成反比
C．导体中的电流既与导体两端的电压有关，也与导体的电阻有关
D．因为电阻是导体本身的一种性质，所以导体中的电流只与导体两端的电压有关
6．智轨列车融合了有轨电车和公共汽车的优势，零排放、无污染。智轨列车的动力系统在输出动力的过程中（ ）
A．电能转化为机械能 B．内能转化为机械能
C．机械能转化为电能 D．机械能转化为内能
7．在图甲所示的测量电路中，闭合开关后电压表V1和V2的示数分别如图乙、丙所示，则下列说法中正确的是（ ）
A．电压表V的示数应为1.5V
B．若小灯泡L1，突然断路，则电压表V1的示数变为0V
C．若小灯泡L1，突然断路，则电压表V2的示数变为0V
D．若小灯泡L1，突然被短接，则电压表V2的示数变为0V

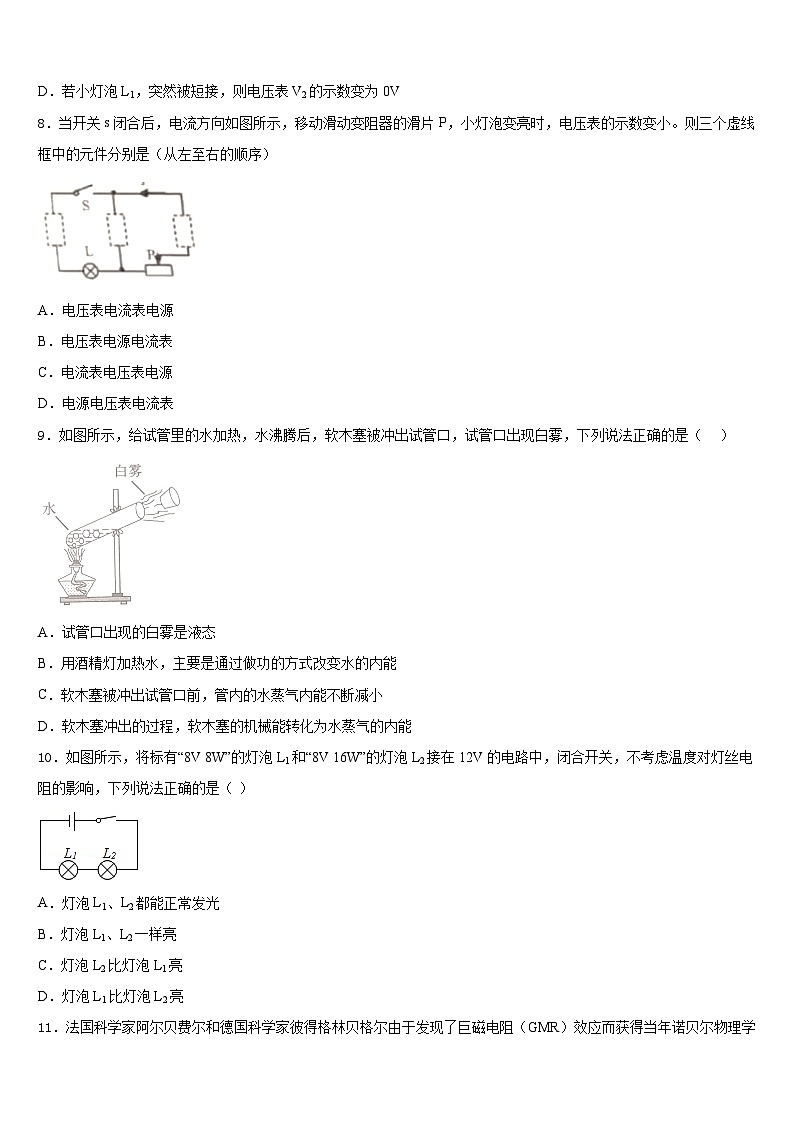

8．当开关s闭合后，电流方向如图所示，移动滑动变阻器的滑片P，小灯泡变亮时，电压表的示数变小。则三个虚线框中的元件分别是（从左至右的顺序）
A．电压表电流表电源
B．电压表电源电流表
C．电流表电压表电源
D．电源电压表电流表
9．如图所示，给试管里的水加热，水沸腾后，软木塞被冲出试管口，试管口出现白雾，下列说法正确的是（ ）
A．试管口出现的白雾是液态
B．用酒精灯加热水，主要是通过做功的方式改变水的内能
C．软木塞被冲出试管口前，管内的水蒸气内能不断减小
D．软木塞冲出的过程，软木塞的机械能转化为水蒸气的内能
10．如图所示，将标有“8V 8W”的灯泡L1和“8V 16W”的灯泡L2接在12V的电路中，闭合开关，不考虑温度对灯丝电阻的影响，下列说法正确的是（ ）
A．灯泡L1、L2都能正常发光
B．灯泡L1、L2一样亮
C．灯泡L2比灯泡L1亮
D．灯泡L1比灯泡L2亮
11．法国科学家阿尔贝费尔和德国科学家彼得格林贝格尔由于发现了巨磁电阻（GMR）效应而获得当年诺贝尔物理学奖，巨磁电阻效应指某些材料电阻在磁场中急剧减小的现象，这一发现大大提高了磁、电信号转换的灵敏度，从而引发了硬盘技术的革命，下图所示为一巨磁电阻电路，电源电压不变，如果闭合开关S1、S2，滑动变阻器滑片P向左滑动，则
A．电磁铁产生磁场会变弱B．电压表示数会急剧增大
C．灯泡会变暗D．灯泡会变亮
12．声控开关在静音时处于断开状态，在接收到一定响度的声音时会自动闭合一段时间．某市一地下通道两端的入口处，各装有一个声控开关来控制同一盏电灯，以确保行人不管从哪端进入，电灯都能接通电源发光．下列符合设计要求和安全要求的电路是（ ）
A．B．
C．D．
二、填空题（每题5分，共4题，20分）
13．功率是表示物体______的物理量。一个50N的力作用在某物体时，沿着力的方向匀速运动，速度是40cm/s，则这个力的功率是______W。
14．现有“220V 100W”的电灯泡一只，消耗1kW•h的电能可供它正常工作_____h；若将它接在电压为110V的电路中，实际功率为_____W。
15．火箭使用的燃料主要是液态氢，这是利用了氢燃料_____大的特点，0.5kg液态氢完全燃烧放出的热量为_____J。火箭在点火升空时，将燃料燃烧释放的内能转化为机械能，这与内燃机工作时的_____冲程能量转化相同.（液态氢的热值为1.4×108J/kg）
16．如图为某用户的电能表，6月底和7月底电能表的示数如图，由图可知该用户7月份消耗的总电能为_____；电路消耗的电能，电能表的转盘转过_____转。
三、实验题（共12分）
17．（4分）在“测量小灯泡的电功率”实验中。电源电压为6V保持不变，所用小灯泡的额定电压为2.5V，小灯泡的电阻约为10Ω。
（1）用笔画线代替导线，将图甲连接完整，要求滑动变阻器滑片P向右滑动时小灯泡变亮_________；
（2）闭合开关S后，发现小灯泡不亮，但电流表和电压表均有示数，接下来应该操作的是______（填序号）；
A．检查电路是否短路 B．检查电路是否开路
C．移动滑动变阻器的滑片P，观察小灯泡是否发光
（3）闭合开关，调节滑动变阻器，当电压表示数为1.2V时，电流表示数如图乙所示，为______A，此时小灯泡的功率为______W，灯泡很暗；
（4）通过小灯泡的电流随它两端电压的变化如图丙所示。小灯泡的额定功率为_____W，当小灯泡两端的电压增大时，灯丝的电阻会______（选填增大、不变或减小）。
18．（4分）在“探究电流跟电阻的关系”的实验中，实验器材有：电压恒定为6V的电源，阻值分别为的定值电阻，滑动变阻器、电流表、电压表、开关，导线。
（1）请用笔画线代替导线将如图甲所示的电路连接完整（导线不允许交叉）________；
（2）在连接电路的过程中，开关应处于___________________（选填“闭合”或“断开”）状态；
（3）实验中多次改变的阻值，调节滑动变阻器的滑片，使电压表示数保持不变，记下电流表的示数，得到如图乙所示的电流随电阻变化的图像。由图像可以得出结论：电压一定时，_________；
（4）实验中，将定值电阻换成定值电阻后，闭合开关S，为了保持电压表的示数为_____________V不变，应将滑动变阻器的滑片P向________________ （ 选填“”或“”）端移动，记录此时各表的示数；
（5）为了完成本次实验，滑动变阻器的最大值至少应为_____________。
19．（4分）实验小组同学在探究“电功率跟电压、电流的关系”时，所选器材：电源、标有“ 2.5V 0.3A”的灯泡Ll和“ 0.3A”的L2，电流表、电压表、开关、导线若干。
(1)为了探究电功率跟电压的关系，设计如图甲所示电路。
①将两灯连接成串联电路的目的是___________；
②根据上表实验中收集的信息，分析得出结论：__________________________________；
(2)小组同学利用原有器材设计如乙图所示电路，继续探究电功率跟电流的关系．如果按照图乙的电路图进行实验，存在的安全隐患是：_______，可以采取的措施是： ____。
四、作图题（共16分）
20．（8分）将图中的开关、灯泡和三孔插座正确接入家庭电路。
（____）
21．（8分）如图所示，用笔画线代替导线将电灯和开关接到电路中．
（______）
五、计算题（共22分）
22．（10分）小滨对家中的豆浆机非常感兴趣，于是，他收集了如下信息：如图甲是豆浆机的工作原理图，其中电动机是用来带动刀头将原料进行粉碎打浆的，额定功率P1＝200W，R是加热电阻，额定功率P2＝1100W，图乙是此豆浆机做一次豆浆时的工作信息。请你根据信息解答以下问题：
(1)豆浆机正常工作，打浆时的工作电流；
(2)豆浆机加热电阻的阻值；
(3)豆浆机正常工作做一次豆浆，总共消耗的电能。
23．（12分）有一种新型电饭锅，它采用“聪明火”技术，智能化的控制食物在不同时间段的温度，以得到最佳的营养和口感，其简化电路如图甲所示。R1和R2均为电热丝，S1是自动控制开关。煮饭时，把电饭锅接入220V的电路中，在电饭锅工作的30min内，电路中总电流随时间变化的图象如图乙所示。求：
(1)S和S1都闭合时，电饭锅的电功率和加热时间；
(2)R2的阻值以及电饭锅的保温时间和保温功率；
(3)这30min内电饭锅产生的热量，如果改用由煤气加热的高压锅煮饭（忽略热损耗），需要完全燃烧煤气多少m3?（煤气的热值q=3.9×107J/m3）
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、B
3、A
4、D
5、D
6、A
7、C
8、D
9、A
10、D
11、D
12、C
二、填空题（每题5分，共4题，20分）
13、做功快慢 20
14、10 25
15、热值 做功
16、90 600
三、实验题（共12分）
17、 C 0.1 0.12 0.5 增大
18、 断开 导体中的电流跟导体的电阻成反比 2.5 A 35
19、控制通过两个灯泡的电流相等 电流一定时，电压越大，灯泡越亮，电功率越大 电源电压大于两灯各自的额定电压，易烧坏小灯泡 详见解析
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1) 0.91A；(2) 44Ω；(3)7.5×105 J
23、 (1)660W；900s；(2)220Ω；900s；440W；(3)2.54m3
灯L1和L2串联
发光情况
电压/V
灯L1
暗
2.4
灯L2
亮
3.6
