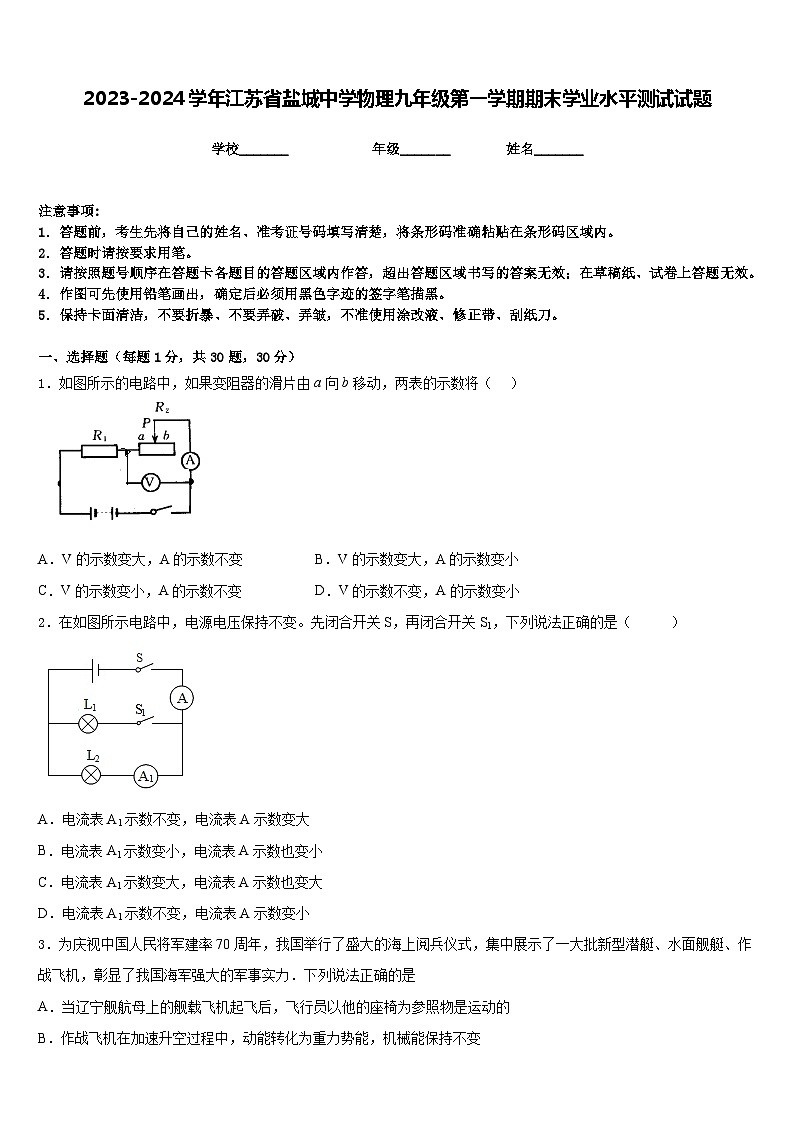

2023-2024学年江苏省盐城中学物理九年级第一学期期末学业水平测试试题含答案

这是一份2023-2024学年江苏省盐城中学物理九年级第一学期期末学业水平测试试题含答案，共7页。试卷主要包含了答题时请按要求用笔，关于生活用电，下列说法正确的是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项:
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1分，共30题，30分）
1．如图所示的电路中，如果变阻器的滑片由a向b移动，两表的示数将（ ）
A．V的示数变大，A的示数不变B．V的示数变大，A的示数变小
C．V的示数变小，A的示数不变D．V的示数不变，A的示数变小
2．在如图所示电路中，电源电压保持不变。先闭合开关S，再闭合开关S1，下列说法正确的是（ ）
A．电流表A1示数不变，电流表A示数变大
B．电流表A1示数变小，电流表A示数也变小
C．电流表A1示数变大，电流表A示数也变大
D．电流表A1示数不变，电流表A示数变小
3．为庆视中国人民将军建率70周年，我国举行了盛大的海上阅兵仪式，集中展示了一大批新型潜艇、水面舰艇、作战飞机，彰显了我国海军强大的军事实力．下列说法正确的是
A．当辽宁舰航母上的舰载飞机起飞后，飞行员以他的座椅为参照物是运动的
B．作战飞机在加速升空过程中，动能转化为重力势能，机械能保持不变
C．潜水艇在下潜的过程中，受到海水的压强不变
D．水面舰艇多采用前后编队而不是近距离并排行驶，是为了避兔舰艇相“吸”而发生碰撞
4．图是张洁同学演示使用测电笔的几种握笔方法，其中正确的是（ ）
A．甲和乙B．甲和丙C．甲和丁D．乙和丁
5．LED灯是一种节能光源，核心元件是发光二极管，二极管的核心材料是（ ）
A．陶瓷B．钨丝C．半导体D．超导体
6．如图所示电路中，电源两端电压不变，R1是定值电阻，R2是滑动变阻器。闭合开关S后，在滑片P由中点向左滑动的过程中，下列判断正确的是（）
A．电流表A示数变小，电压表V示数变大
B．电流表A示数变小，电压表V示数变小
C．电流表A示数变大，电压表V示数变小
D．电流表A示数变大，电压表V示数变大
7．如图所示，闭合开关S后，电流表无示数，电压表有示数，则产生故障原因可能是（ ）
A．L1断路B．L1短路C．L2短路D．L2断路
8． “早穿皮袄午穿纱，围着火炉吃西瓜。”这句谚语反映了我们新疆地区夏季昼夜气温变化显著。其主要原因是砂石与水相比较具有较小的
A．热量B．内能C．比热容D．密度
9．关于生活用电，下列说法正确的是（ ）
A．使用试电笔时，手不能触碰到笔尾的金属体B．连入电路中的用电器总功率越大，干路中的电流就越大
C．输电进户后，首先应接总开关，后接保险装置和电能表D．只要人体不接触带电体，就不能发生触电事故
10．小明探究“影响电流热效应的因素”，实验装置如图甲所示，两锥形瓶内装有初温相等的等量煤油．闭合开关S一段时间后，实验现象如图乙所示．流经R1的电流为I1，流经R2的电流为I2，则（ ）
A．R1>R2，I1=I2B．R1>R2，I1>I2
C．R111．下列用品中，在通常情况下属于导体的是（ ）
A．塑料尺B．橡胶垫C．橡皮擦D．铜钥匙
12．如图所示的电路图，电源电压不变，闭合开关S，当滑动变阻器滑片P向右移动时，下列判断正确的是（ ）
A．电流表A的示数变大
B．电压表V1示数变大
C．电路中消耗的总功率变小
D．电压表V2与电流表A的示数之比变大
二、填空题（每题5分，共4题，20分）
13．为了描述燃料的燃烧特性，我们把燃料_____燃烧放出的热量 Q 与燃料质量 m 的比，叫做这种燃料的热值。在物理学中常用_____来描述不同物质的吸热能力。
14．家庭电路中的保险装置(熔丝)要_________联接在干路上，控制灯泡的开关要与灯泡_______联，各个用电器一般要_______联在电路中。
15．指南针静止时能够指南北，说明地球周围存在_____；磁悬浮列车能够悬浮是利用磁极间的同名磁极相互_____的作用。
16．用炉火加热一壶水，水的温度升高了 ，这是通过______的方式改变水的内能；水沸腾后会顶起壶盖，此过程能量转化情况与四冲程的汽油机的______冲程相似。
三、实验题（共12分）
17．（4分）如图所示是小强“探究产生感应电流的条件”的实验装置，请你帮他解决实验中遇到的问题：
（1）在实验过程中，小强应注意观察磁铁的磁场方向、电流计的偏转方向和金属棒ab在磁场中的_______方向；
（2）金属棒ab不动闭合开关，当水平向左抽出U形磁铁时灵敏电流表的指针_______．（选填”偏转”或“不偏转）
（3）在本实验中用到的研究方法有_______法和_______法；
（4）若要利用上述装置探究磁场对通电导线的作用，可以将图中的电流计更换为_______，通过实验发现，通电导体在磁场中受力的方向不仅与电流方向有关，而且与_______有关．
18．（4分）如图甲、乙是“探究电流产生的热量与哪些因素有关”的实验装置，其中，两个透明容器中都有一段电阻丝，密封着等量的空气。

（1）实验装置甲是探究电流产生的热量与_____大小的关系，实验装置乙是探究电流产生的热量与_____大小的关系。
（2）实验前，应使两个U形管中的液面高度_____，该实验方案是通过U形管中液面的_____来反映电流产生热量的多少。
（3）实验中，甲装置通电一会后，刘欣同学观察发现右边U形管中的液面上升较快，这一实验现象表明，在电流_____，通电时间相同时，电阻越大，电阻产生的热量_____。
19．（4分）在探究“比较不同物质吸热的情况”的实验中，实验装置如图所示。
（1）实验中应量取质量_____的甲、乙两种液体，分别倒入相同的两烧杯中，用相同的电加热器加热。当它们吸收相同热量时，通过比较_____（加热时间/升高的温度）来判断吸热能力的强弱；。
（2）通过实验，记录数据如表格所示。从开始加热到58℃时，甲、乙两种液体吸收热量的多少Q甲_____Q乙（选填“大于/小于/等于”）；
（3）分析实验数据可知_____（甲/乙）物质的吸热能力强。
四、作图题（共16分）
20．（8分）请根据图所示的实物连接图，在右侧虚线框内画出对应的电路图．
（_______）
21．（8分）在图中，根据小磁针静止时指向，在对应位置标出通电螺线管N极和电源“+”极
（_______）
五、计算题（共22分）
22．（10分）在如图所示的电路中，电源两端的电压为6V保持不变，电阻R1=4Ω．当开关闭合后，电压表示数为4V．求：
（1）电流表的示数
（2）电阻R2的阻值
23．（12分）如图所示，灯泡L正常工作时的电压UL=6V,灯泡电阻RL=12Ω,滑动变阻器R1的最大阻值为100Ω，电流表的量程为0- 0.6A,电压表的量程为0~ 15V,电源电压U=18V,电源电压U2未知，电源电压和灯泡电阻不变。只闭台开关S3、S4滑动变阻器的滑片P移动到a位置，此时电压表示数Ua为3V,电流表示数Ia=0.5 A:只闭合开关S2、S4，滑片P由a位置移动到b位置时，滑动变阻器连入电路的阻值是Rb，此时电流表示数Ib=0. 3A, Rb: R2=8 :5。求:
（1）灯泡正常工作时的电流:
（2）只闭合开关S1、S2时，为保证电路安全滑动变阻器连入电路中的阻值范围;
（3）电源电压U2。
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、A
3、D
4、B
5、C
6、C
7、D
8、C
9、B
10、A
11、D
12、C
二、填空题（每题5分，共4题，20分）
13、完全 比热容
14、串 串 并
15、磁场 排斥
16、热传递 做功
三、实验题（共12分）
17、运动 偏转 控制变量 转换 电源 磁场方向
18、电阻 电流 相同 高度差 相同 越多
19、相同 升高的温度 ＜ 甲
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）电流表的示数是0.5A．（2）电阻R2的阻值是8Ω．
23、 (1) 0.5A；(2) 24Ω-60Ω；(3) 18V
加热时间/min
0
1
2
3
4
甲的温度/℃
34
42
50
58
66
乙的温度/℃
10
22
34
46
58
