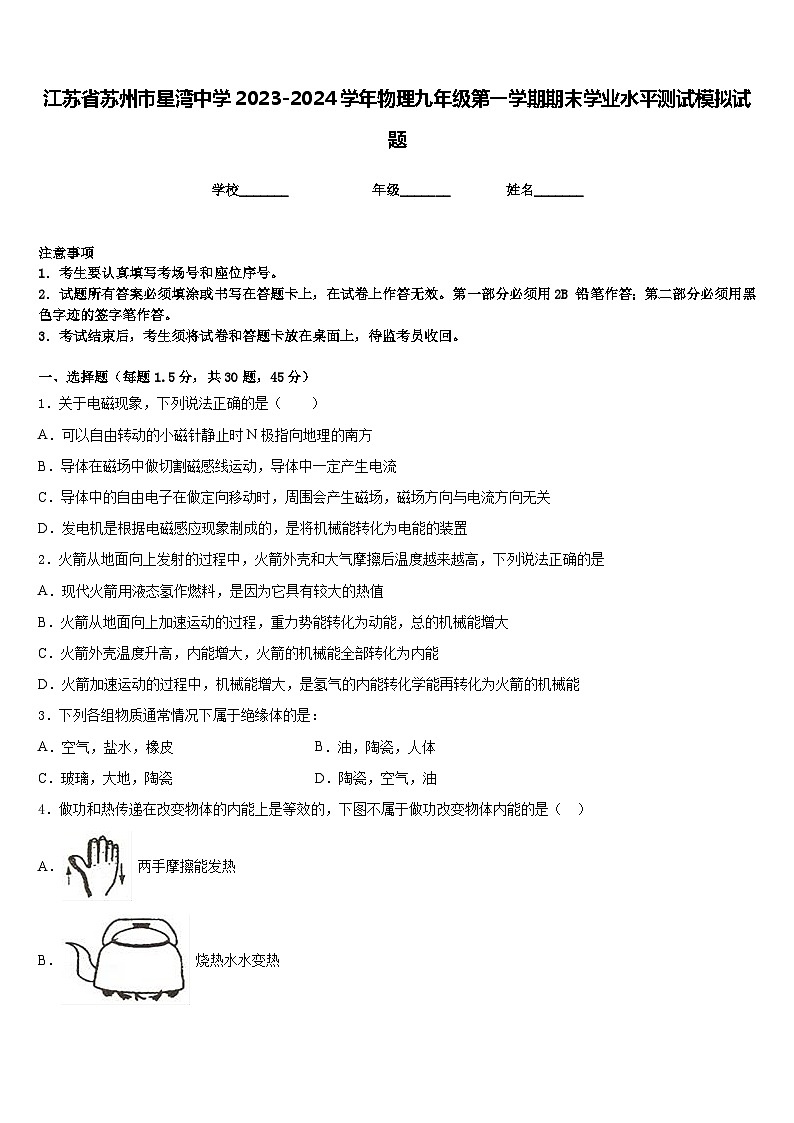

江苏省苏州市星湾中学2023-2024学年物理九年级第一学期期末学业水平测试模拟试题含答案
展开
这是一份江苏省苏州市星湾中学2023-2024学年物理九年级第一学期期末学业水平测试模拟试题含答案，共12页。试卷主要包含了考生要认真填写考场号和座位序号等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、选择题（每题1.5分，共30题，45分）
1．关于电磁现象，下列说法正确的是（ ）
A．可以自由转动的小磁针静止时N极指向地理的南方
B．导体在磁场中做切割磁感线运动，导体中一定产生电流
C．导体中的自由电子在做定向移动时，周围会产生磁场，磁场方向与电流方向无关
D．发电机是根据电磁感应现象制成的，是将机械能转化为电能的装置
2．火箭从地面向上发射的过程中，火箭外壳和大气摩擦后温度越来越高，下列说法正确的是
A．现代火箭用液态氢作燃料，是因为它具有较大的热值
B．火箭从地面向上加速运动的过程，重力势能转化为动能，总的机械能增大
C．火箭外壳温度升高，内能增大，火箭的机械能全部转化为内能
D．火箭加速运动的过程中，机械能增大，是氢气的内能转化学能再转化为火箭的机械能
3．下列各组物质通常情况下属于绝缘体的是：
A．空气，盐水，橡皮B．油，陶瓷，人体
C．玻璃，大地，陶瓷D．陶瓷，空气，油
4．做功和热传递在改变物体的内能上是等效的，下图不属于做功改变物体内能的是（ ）
A． 两手摩擦能发热
B． 烧热水水变热

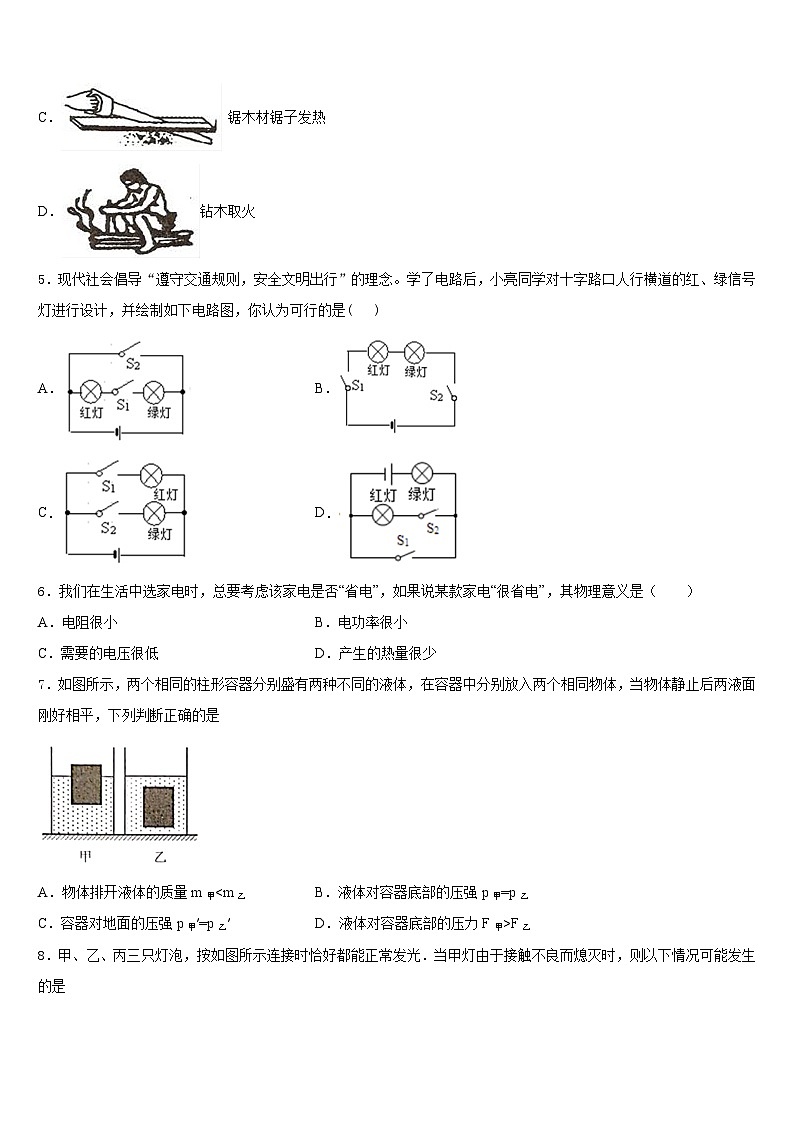

C． 锯木材锯子发热
D．钻木取火
5．现代社会倡导“遵守交通规则，安全文明出行”的理念。学了电路后，小亮同学对十字路口人行横道的红、绿信号灯进行设计，并绘制如下电路图，你认为可行的是( )
A．B．
C．D．
6．我们在生活中选家电时，总要考虑该家电是否“省电”，如果说某款家电“很省电”，其物理意义是（ ）
A．电阻很小B．电功率很小
C．需要的电压很低D．产生的热量很少
7．如图所示，两个相同的柱形容器分别盛有两种不同的液体，在容器中分别放入两个相同物体，当物体静止后两液面刚好相平，下列判断正确的是
A．物体排开液体的质量m甲C．容器对地面的压强p甲′=p乙′D．液体对容器底部的压力F甲>F乙
8．甲、乙、丙三只灯泡，按如图所示连接时恰好都能正常发光．当甲灯由于接触不良而熄灭时，则以下情况可能发生的是
A．乙、丙灯立即变得更亮B．乙灯烧毁，丙灯不亮
C．丙灯烧毁，乙灯不亮D．乙灯变得更暗，丙灯变得更亮
9．如图所示的电路，电源电压恒定不变，闭合开关S，将滑动变阻器的滑片P向左移动的过程中，下列说法正确的是（忽略灯泡电阻的变化）（ ）
A．电流表示数变大B．电压表示数变大
C．电压表和电流表示数的比值变小D．电压表和电流表的示数都变小
10．我们的学习和生活都离不开电，下列各种做法中，正确的是（ ）
A．在高压输电线附近放风筝B．使用电冰箱时金属外壳须接地
C．将湿衣服晾在输电线上D．使用测电笔时手不接触笔尾金属体
11．电炉工作时，电炉丝很快变热但连接的电线却不怎么热，这是因为（ ）
A．电炉丝的电阻较大
B．电炉丝与导线是并联的
C．电炉丝的横截面大
D．通过电炉丝的电流较大
12．小明同学设计的家庭电路如图所示，其中设计正确的是
A．插座dB．开关cC．电灯bD．插座a
13．下列说法正确的是
A．用丝绸摩擦玻璃棒，玻璃棒得到电子带正电
B．导体的电阻与导体两端的电压成正比，与通过导体的电流成反比
C．汽油机的做功冲程将内能转化为机械能
D．水凝固成冰比热容不变
14．通常情况下，下列属于绝缘体的是
A．塑料尺B．人体C．铜丝D．铅笔芯
15．将两只额定电压相同的小灯泡L1、L2串联在如图所示的电路中，闭合开关后，发现灯L1较暗，灯L2较亮，下列说法正确的是 （ ）
A．灯L1的电阻较大
B．流过灯L2电流较大
C．流过灯L1、L2的电流相等
D．灯L1、L2两端的电压相等
16．甲、乙两台汽油机，甲的热机效率比乙高，则下列说法中正确的是
A．做相同的功，甲用的时间少
B．在相同时间内，乙消耗的汽油多
C．消耗同样多的汽油，甲做的有用功比乙少
D．做同样多的有用功，甲消耗的汽油少
17．同种材料制成的导体A、B串联接入电路，A和B等长，但A比B的横截面积大。当电路接通后，下列对二者几个物理量的关系描述错误的是（ ）
A．电阻B．两端的电压C．通过的电流D．电功率
18．关于家庭电路和安全用电，下列说法正确的是（ ）
A．电能表记录的是家用电器消耗的总功率
B．人站在绝缘椅子上，两只手同时分别接触了火线和零线，会发生触电事故
C．当家用电器起火时，用水浇灭火苗
D．若空气开关“跳闸”，一定是使用了大功率用电器
19．如图甲所示，电源电压保持不变，闭合开关S，滑动变阻器滑片从b点滑到a点的过程中，两个电压表示数随电流表示数变化的图象如图乙所示。下列说法中正确的是
A．图乙中dc是电压表V1的示数随电流表示数变化的图象
B．电源电压为12V
C．滑片从b点滑到a点过程中电路总功率变小
D．R0电阻值为10Ω
20．下列生活实例中，属于机械能转化为内能的是
A．冬天，人站在阳光下感到暖和 B．在炉子上烧水，水温升高
C．爆竹点燃后腾空而起 D．反复弯折铁丝，铁丝温度升高
21．一个轻质小球靠近用毛皮摩擦过的橡胶棒时，它们相互吸引，则小球（ ）
A．一定不带电B．一定带负电C．一定带正电D．可能不带电
22．汽车急刹车时轮胎温度会升高，下列改变物体内能方式与之不同的是（ ）
A．铁锅热得烫手B．冬天搓手取暖C．压缩空气发热D．钻木取火
23．一名学生做实验时按如图所示的电路接好后，闭合开关，两灯均不亮，电流表的指针几乎不动，而电压表的指针有明显偏转．由此分析电路的故障可能是
A．灯L1短路B．灯L1断路C．灯L2短路D．灯L2断路
24．关于燃料的热值，下列说法正确的是（ ）
A．燃料燃烧越充分热值越大
B．2kg的煤完全燃烧比1kg的煤完全燃烧热值大
C．1kg煤燃烧放出J的热量，则煤的热值为J/kg
D．热值是燃料的一种属性与燃料的质量无关，不同燃料的热值一般不同。
25．现代生活照明多采用低碳节能的 LED 灯，其核心元件的主要材料是
A．导体B．纳米材料C．超导体D．半导体
26．如图所示是一种称为电位器的变阻器，A、B、C是它的三个接线柱，A、C分别与弧形电阻丝的两端相连，B与金属滑片相连。现将该电位器与灯泡串联接入电路中，为了使滑片沿顺时针转动时灯泡变亮，下列有关电位器接线柱的接法中正确的是
A．连接A，CB．连接B，C
C．连接A，BD．只连接B
27．下列说法正确的是
A．电源是将机械能转化为电能的装置
B．在闭合的电路中，如果没有电源就不会有持续电流
C．用电器工作时，将电能转化为内能
D．电路是由电源、导线和灯泡组成的
28．如图所示的电路中，电源电压保持不变，闭合开关S后，将滑动变阻器的滑片向左移动过程中，下列说法中正确的是
A．电压表V1的示数减小，电压表V2示数增大
B．电压表V1的示数增大，电压表V2示数减小
C．电压表 V1的示数不变，电压表V2示数与电流表A示数的比值减小
D．电压表 V1的示数不变，电压表V2示数与电流表A示数的比值不变
29．家家户户都用电能表，它是用来直接测量（ ）
A．电流B．电压C．电功D．电功率
30．接线板上的指示灯在开关闭合时会发光，插孔正常通电；如果指示灯损坏，开关闭合时插孔也能正常通电．但现在每当接线板的插头插入家庭电路中的插座，闭合接线板上的开关时，总出现“跳闸”(空气开关断开)现象．下列说法中错误的是
A．接线板上的开关与指示灯串联
B．接线板上的多个插座与指示灯并联
C．“跳闸”的原因是接线板上的插头处发生了短路
D．“跳闸”的原因是接线板中的电路发生了短路
二、填空题（每空1分，共10题，20分）
31．把两个电阻R1=3Ω，R2=9Ω，串联后接在某一电源上，R1与R2两端的电压之比为______，R1与R2的电功率之比为______；若并联后接在同一电源上，R1与R2两端的电压之比为______，R1与R2的电功率之比为______。
32．某小灯泡额定电压是4.8V，正常发光时的电流为0.2A，此时小灯泡的电阻为_____Ω．如果电源电压是6V，为使小灯泡正常发光，可以在电路中_____联一个阻值为_____Ω的保护电阻。
33．把图钉帽在课桌上来回摩擦几下后，图钉帽热得烫手，这是用______的方法改变了物体的内能；把瓶装水放在冰箱里，一会儿变凉了，这是用______的方法改变了物体的内能．
34．如图甲所示，花匠手握修枝剪刀把手的末端，便可以轻松地剪断树枝．这时修枝剪刀属于______（选填“省力”或“费力”）杠杆；电熨斗（图乙）主要是利用电流的_______ 效应工作的；发光二极管（图丙）具有单向导电性，它是利用________（选填“导体”、“半导体”或“超导体”）材料制成的.
35．电流做功的过程是将_____能转化为_____能的过程．且用电器消耗了多少_____能，电流就做多少功．电流通过电灯做功，_____能转化为_____能；电流通过电动机做功，_____能转化为_____能；电功率是表示_____的物理量．
36．在图甲所示的电路中，当开关S从2转到1时，根据电流表和电压表对应的示数，在U-I坐标中描绘了相对应的坐标点，如图乙所示，电源电压是_____，电阻R1的阻值是_____，电阻R2的阻值是______．
37．如图所示的电路中，电源电压恒定，R1=5Ω，开关S1、S2都闭合时，电流表的示数为0.8A；开关S1闭合、S2断开时，电流表示数变为0.6A．则电源电压为______V，电阻R2的阻值为______Ω.
38．如图所示，闭合开关，将滑动变阻器滑片向左滑动，弹簧将_____（选填“伸长”或“缩短”）．如果用电流表替代虚线框内仪器，然后将条形磁体迅速插入线圈中，与之相连的电流表的指针会发生偏转，这是_____现象．
39．某元件(阻值不变)标有“6 V 6 W”字样，它正常工作的电流是________A，它的电阻R是________Ω。将该元件与灯L接入电路中，如图甲所示。通过灯L的电流随电压变化的图像如图乙所示，电流表量程为“0~0.6 A”，电压表量程为“0~3 V”，闭合开关，在保证电路各元件都安全的情况下，灯L消耗的最大电功率可达到________W。
40．
（1）如图甲所示，电流表的示数_____A。
（2）如图乙所示，电压表的示数为_____V。
（3）如图丙所示是电阻箱的结构示意图，若将B、D的铜塞拔出，电阻箱连入电路的阻值是_____Ω。
（4）如图丁所示，电能表的示数为_____kW•h；用电1度它的转盘转过_____转；电能表转盘转了500转用电器用电_____J；从本电能表面板上你还看到哪些信息？_____（只要写出一条即可）。
三、实验题（每空1分，共2题，15分）
41．在探究影响导体电阻大小的因素时，小明做出了如下猜想：
导体的电阻可能与①导体的长度有关、②导体的横截面积有关、③导体的材料有关。实验室提供了4根电阻丝，其规格、材料如下表所示。
（1）按照图所示“探究影响导体电阻大小因素”的实验电路，在M、N之间分别接上不同的导体，则通过观察_____来比较导体电阻的大小。
（2）为了验证上述猜想③，应该选用编号_____两根电阻丝分别接入电路进行实验。
（3）分别将A和B两电阻丝接入右图电路中M、N两点间，电流表示数不相同，由此，初步得到的结论是：当_____相同时，导体电阻跟_____有关。
42．实验室电源电压为6V，要测量小灯泡的额定功率，某同学选择一个额定电压为2.5V，电阻大约为10Ω左右的小灯泡，并画出了电路图（图甲）。
(1)若按照该同学设计的电路图进行实验，实验室里有最大阻值是10Ω和50Ω的滑动变阻器，你认为应该选择最大阻值为_____Ω的滑动变阻器。
(2)将图乙中的滑动变阻器和电压表（选用合适的量程）接入电路。
（____）
(3)在实验器材选择无误，电路连接正确的情况下，闭合开关，灯泡不亮，但电压表和电流表都有示数，按照图乙的连接图判断，要让灯泡发光，你的操作是_____；调整电路正常后开始实验，在调节滑动变阻器的过程中，灯泡突然熄灭，电流表突然变得无示数，电压表的示数是6V，你判断故障可能是_____。
(4)为进一步确定小灯泡亮度与电压的关系，做了多次实验，并根据实验数据绘出了小灯泡的U﹣I图像（如图丙所示）。请根据图像信息计算出小灯泡的额定功率是_____W。
四、计算题（每题10分，共2题，20分）
43．某同学用煤炉给水加热，若在6min内完全燃烧了0.2kg的煤。[水的比热容为J（kg·℃），煤的热值约为J/kg]
(1)0.2kg的煤完全燃烧放出的热量是多少？
(2)若煤炉烧水时的热效率是42%，则可以使10kg的水从20℃升高到多少摄氏度？
44．如图所示，电源电压恒定，R1＝30Ω，R2＝60Ω．当开关S3闭合，S1、S2都断开时，电流表的示数为0.1A．求：
（1）电源电压；
（2）当开关S3断开，S1、S2都闭合时，电流表的示数．
参考答案
一、选择题（每题1.5分，共30题，45分）
1、D
2、A
3、D
4、B
5、C
6、B
7、D
8、B
9、B
10、B
11、A
12、D
13、C
14、A
15、C
16、D
17、C
18、B
19、B
20、D
21、D
22、A
23、B
24、D
25、D
26、B
27、B
28、C
29、C
30、C
二、填空题（每空1分，共10题，20分）
31、1∶3 1∶3 1∶1 3∶1
32、24 串 6
33、做功 热传递
34、省力 热 半导体
35、电 其它形式 电 电 内能和光 电 机械 电流做功快慢
36、6V 10Ω 20Ω
37、3 15
38、伸长 电磁感应
39、1 6 1
40、0.46 8.5 12 931.6 2500 7.2×105 “220V”表示这个电能表应该在220V的电路中使用
三、实验题（每空1分，共2题，15分）
41、电流表的示数 AD 横截面积、材料 长度
42、50 将滑动变阻器的滑片向左移动 小灯泡断路 0.5
四、计算题（每题10分，共2题，20分）
43、 (1)；(2)80℃
44、（1）9V；（2）2.5A
编号
材料
长度/m
横截面积/mm2
A
镍铬合金
0.5
0.5
B
镍铬合金
1.0
0.5
C
镍铬合金
0.5
1.0
D
锰铜合金
0.5
0.5
