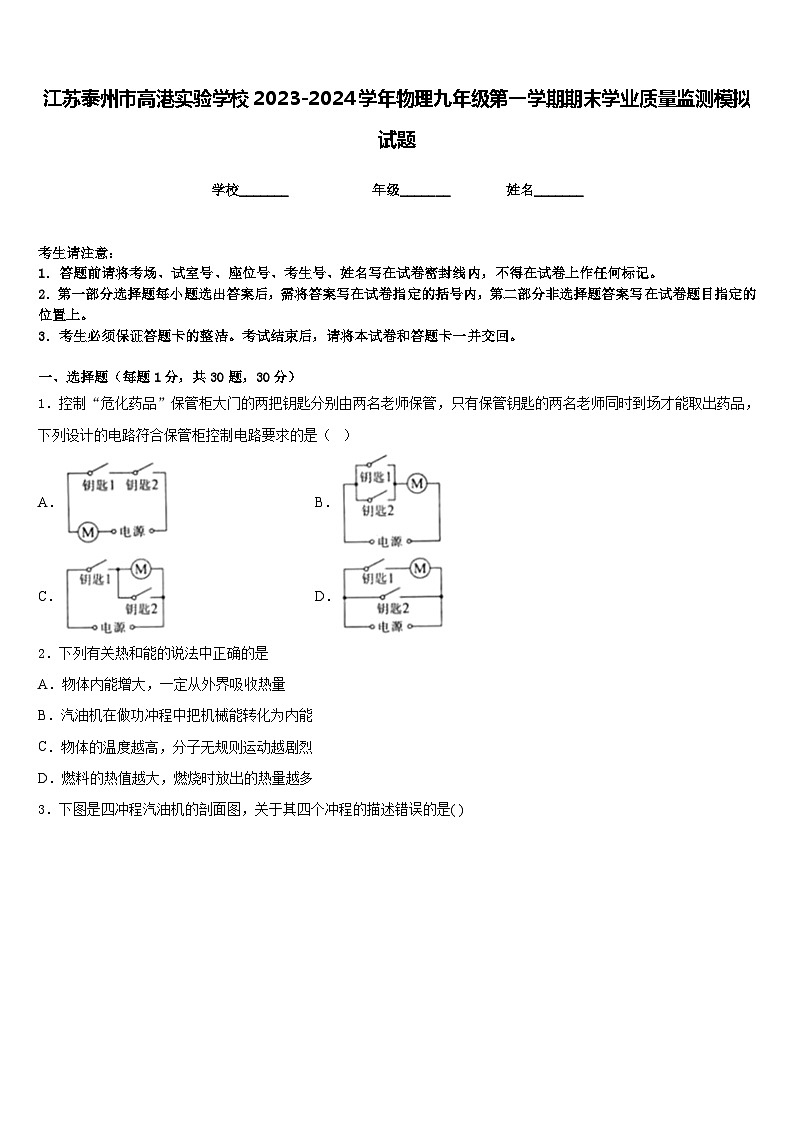

江苏泰州市高港实验学校2023-2024学年物理九年级第一学期期末学业质量监测模拟试题含答案

这是一份江苏泰州市高港实验学校2023-2024学年物理九年级第一学期期末学业质量监测模拟试题含答案，共9页。试卷主要包含了考生必须保证答题卡的整洁，如图所示的串联电路，闭合开关时，下列说法正确的是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
考生请注意：
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．控制“危化药品”保管柜大门的两把钥匙分别由两名老师保管，只有保管钥匙的两名老师同时到场才能取出药品，下列设计的电路符合保管柜控制电路要求的是（ ）
A．B．
C．D．
2．下列有关热和能的说法中正确的是
A．物体内能增大，一定从外界吸收热量
B．汽油机在做功冲程中把机械能转化为内能
C．物体的温度越高，分子无规则运动越剧烈
D．燃料的热值越大，燃烧时放出的热量越多

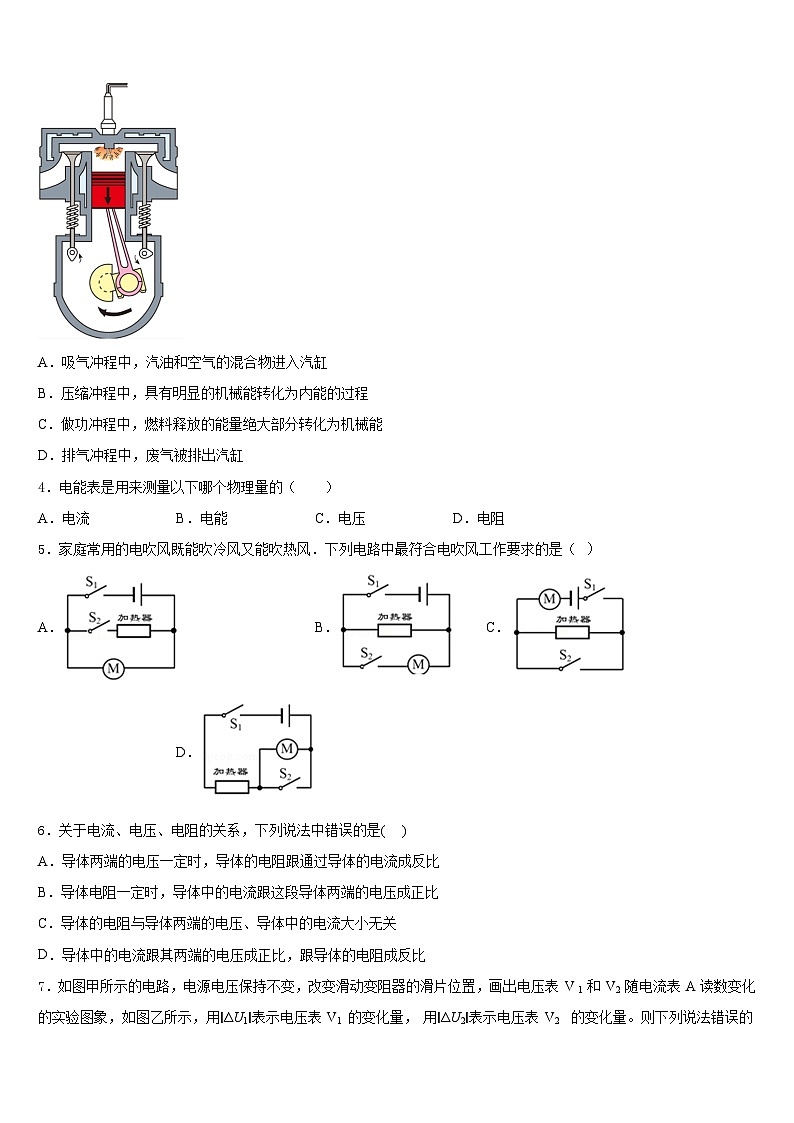

3．下图是四冲程汽油机的剖面图，关于其四个冲程的描述错误的是( )
A．吸气冲程中，汽油和空气的混合物进入汽缸
B．压缩冲程中，具有明显的机械能转化为内能的过程
C．做功冲程中，燃料释放的能量绝大部分转化为机械能
D．排气冲程中，废气被排出汽缸
4．电能表是用来测量以下哪个物理量的（ ）
A．电流B．电能C．电压D．电阻
5．家庭常用的电吹风既能吹冷风又能吹热风．下列电路中最符合电吹风工作要求的是（ ）
A．B．C．D．
6．关于电流、电压、电阻的关系，下列说法中错误的是( )
A．导体两端的电压一定时，导体的电阻跟通过导体的电流成反比
B．导体电阻一定时，导体中的电流跟这段导体两端的电压成正比
C．导体的电阻与导体两端的电压、导体中的电流大小无关
D．导体中的电流跟其两端的电压成正比，跟导体的电阻成反比

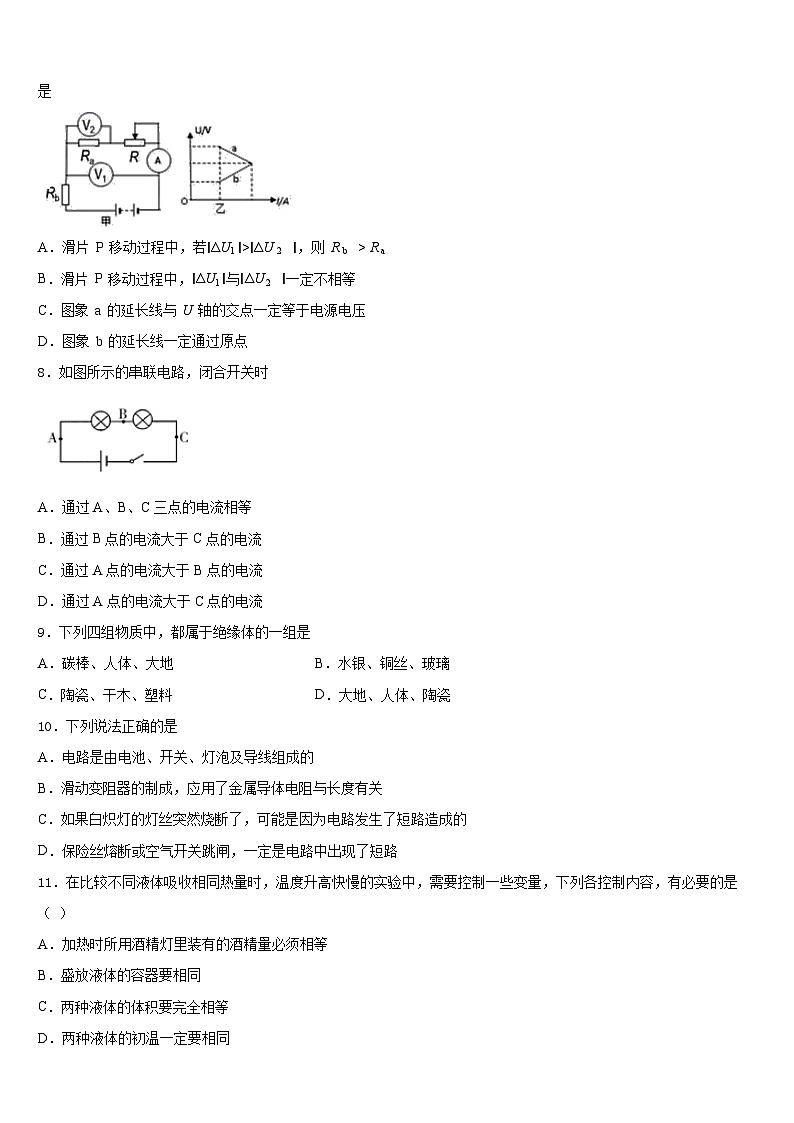

7．如图甲所示的电路，电源电压保持不变，改变滑动变阻器的滑片位置，画出电压表 V 1 和 V2 随电流表 A读数变化的实验图象，如图乙所示，用∣ΔU1∣表示电压表 V1 的变化量， 用∣ΔU2∣表示电压表 V2 的变化量。则下列说法错误的是
A．滑片 P 移动过程中，若∣ΔU1 ∣>∣ΔU 2 ∣，则 R b > R a
B．滑片 P 移动过程中，∣ΔU1 ∣与∣ΔU 2 ∣一定不相等
C．图象 a 的延长线与 U 轴的交点一定等于电源电压
D．图象 b 的延长线一定通过原点
8．如图所示的串联电路，闭合开关时
A．通过A、B、C三点的电流相等
B．通过B点的电流大于C点的电流
C．通过A点的电流大于B点的电流
D．通过A点的电流大于C点的电流
9．下列四组物质中，都属于绝缘体的一组是
A．碳棒、人体、大地B．水银、铜丝、玻璃
C．陶瓷、干木、塑料D．大地、人体、陶瓷
10．下列说法正确的是
A．电路是由电池、开关、灯泡及导线组成的
B．滑动变阻器的制成，应用了金属导体电阻与长度有关
C．如果白炽灯的灯丝突然烧断了，可能是因为电路发生了短路造成的
D．保险丝熔断或空气开关跳闸，一定是电路中出现了短路
11．在比较不同液体吸收相同热量时，温度升高快慢的实验中，需要控制一些变量，下列各控制内容，有必要的是（ ）
A．加热时所用酒精灯里装有的酒精量必须相等
B．盛放液体的容器要相同
C．两种液体的体积要完全相等
D．两种液体的初温一定要相同
12．下列说法中不正确的是（ ）
A．冰在熔化过程中，比热容变大、内能增加
B．内能反映了构成物体的大量分子做无规则运动的剧烈程度
C．内能少的物体也可能将热量传递给内能多的物体
D．燃料的热值与燃料的质量、是否完全燃烧都没有关系
二、填空题（每题5分，共4题，20分）
13．如图所示，在厚玻璃瓶内装入少量的水，然后再向密闭的瓶内打气，当塞子跳起来时，瓶内会出现_____，这是因为瓶内的空气推动瓶塞_______时，内能_______，温度降低，使水蒸气液化成小水珠。
14．如图所示，为一种自动测定油箱内油面高度的装置，R2 是滑动变阻器，它的金属滑片连在杠杆的一端，从油量表指针所指的刻度，就可以知道油箱内油面的高度，油量表由______改装而成的.当油面上升时，电压表示数_________，油量表示数________（选填“增大”、“减小”或“不变”）.
15．有一种电源被称作“恒定电流源”，它能够对外提供大小不变的电流。现有一个恒定电流源，它对外提供大小为3 A的电流，用它给一个标有“6 V 0.5 A”的灯泡供电，要使灯泡正常工作，需要给灯泡________联一个阻值为________Ω的电阻。
16．我国北方房屋中的“暖气”用水作为介质，是因为水的________大：火箭用液态氢作燃料，是因为液态氢的________大．
三、实验题（共12分）
17．（4分）如图所示，当导线夹b向左移动时，灯泡的亮度会__________（选填“变亮”“变暗”或“不变”），这说明了导体的长度越长，电阻__________（选填“越大”“越小”或“不变”）。
18．（4分）测定滑轮组的机械效率，现准备有动滑轮、定滑轮、铁架台、细绳和钩码等器材：
(1)实验还需要的测量工具有_________和__________。某实验小组利用如图装置测滑轮组机械效率，记录数据如下表：
(2)实验时，应沿竖直方向___________拉动弹簧测力计；
(3)第2次实验中，拉力做的总功是____J，滑轮组做的有用功是___J，滑轮组的机械效率η=_____（结果保留一位小数）；
(4)由记录数据分析，两次机械效率不同的主要原因是________________。
19．（4分）在“测定小灯泡的电功率”的实验中，选用如图甲所示的器材，其中电源电压为6V，小灯泡额定电压为2. 5V（灯丝电阻约为12Ω）。
(1)为完成实验，请你用笔画线代替导线，将图甲的电路补充完整；
（________）
(2)连接电路时，闭合开关前应将图甲中所示的滑动变阻器的滑片滑到最_________端（选填：“左”或“右”）；
(3)闭合开关，移动滑片发现电压表的示数如图乙所示，其读数是_________V；为了测量小灯泡的额定功率，应将滑动变阻器的滑片向_________端移动（选填：“左”或“右”）；
(4)通过小灯泡的电流随它两端电压变化的关系如图丙所示。分析图像可知：
①该小灯泡正常发光时的电阻是_________Ω，额定功率为_________W。
②小灯泡灯丝的电阻是变化的，主要是受_________变化的影响。
四、作图题（共16分）
20．（8分）在某家庭电路中，开关S控制灯泡L．请在图中将开关S和灯泡L连接成照明电路．
（______）
21．（8分）如图所示是一个通电线的电路，开关S闭合后，请结合图上提供的其他信息，标出电源的“+”“-”极和通电螺线管的N、 S极。
（______）
五、计算题（共22分）
22．（10分）小明家新买了一个家用电吹风，他查阅使用说明书发现其简化电路如图所示，主要技术参数如下表．电吹风在额定电压下工作，请解答如下问题：
（1）当电吹风吹冷风时，通过电动机的电流是多大？
（2）电热丝工作时的电阻是多大？
（3）若电吹风内电动机的电阻是1 Ω，则电吹风吹冷风10 min产生的热量是多少？
（4）当电吹风实际工作电压为200V时，电吹风电热丝工作时的实际功率多大？（结果保留一位小数）。
23．（12分）如图所示，把标有“6V 1A”字样的灯泡L接入电源电压恒为9V的电路中，为使灯泡L正常发光，需要串联一个定值电阻R。求：
(1)灯泡L正常发光时的功率；
(2)灯泡正常发光时，串联电阻R的阻值；
(3)闭合开关，电路正常工作5min，灯泡消耗的电能。
参考答案
一、选择题（每题1分，共30题，30分）
1、A
2、C
3、C
4、B
5、A
6、A
7、B
8、A
9、C
10、B
11、B
12、B
二、填空题（每题5分，共4题，20分）
13、雾 做功 减小
14、电流表 减小 增大
15、并 2.4
16、比热容 热值
三、实验题（共12分）
17、变亮 越大
18、刻度尺 弹簧测力计 匀速 0.72 0.6 83.3% 被提升的钩码重力不同
19、 左 2.2 右 12.5 0.5 温度
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）0.5 A；（2）55 Ω；（3）150 J；（4）727.3W。
23、 (1) 6W；(2) 3Ω；(3) 1800J
序号
钩码重G/N
钩码上升高度h/m
绳端拉力F/N
绳端移动距离s/m
机械效率η/%
①
4
0.1
1.8
0.3
74.1
②
6
0.1
2.4
0.3
热风温度
50～75 ℃
额定功率
热风时：990 W
冷风时：110 W
额定电压
220 V
质量
0.5 kg
