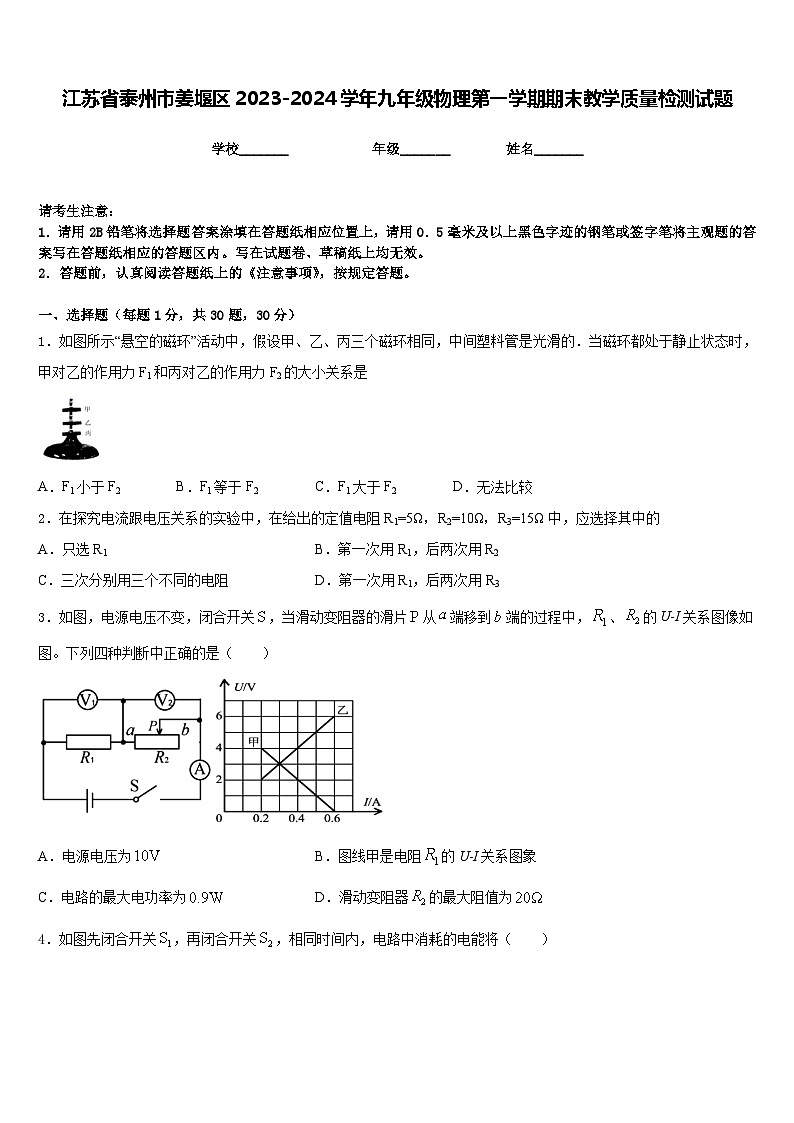

江苏省泰州市姜堰区2023-2024学年九年级物理第一学期期末教学质量检测试题含答案
展开
这是一份江苏省泰州市姜堰区2023-2024学年九年级物理第一学期期末教学质量检测试题含答案，共9页。
学校_______ 年级_______ 姓名_______
请考生注意：
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、选择题（每题1分，共30题，30分）
1．如图所示“悬空的磁环”活动中，假设甲、乙、丙三个磁环相同，中间塑料管是光滑的．当磁环都处于静止状态时，甲对乙的作用力F1和丙对乙的作用力F2的大小关系是
A．F1小于F2B．F1等于F2C．F1大于F2D．无法比较
2．在探究电流跟电压关系的实验中，在给出的定值电阻R1=5Ω，R2=10Ω，R3=15Ω中，应选择其中的
A．只选R1B．第一次用R1，后两次用R2
C．三次分别用三个不同的电阻D．第一次用R1，后两次用R3
3．如图，电源电压不变，闭合开关，当滑动变阻器的滑片从端移到端的过程中，、的U-I关系图像如图。下列四种判断中正确的是（ ）
A．电源电压为B．图线甲是电阻的U-I关系图象
C．电路的最大电功率为D．滑动变阻器的最大阻值为

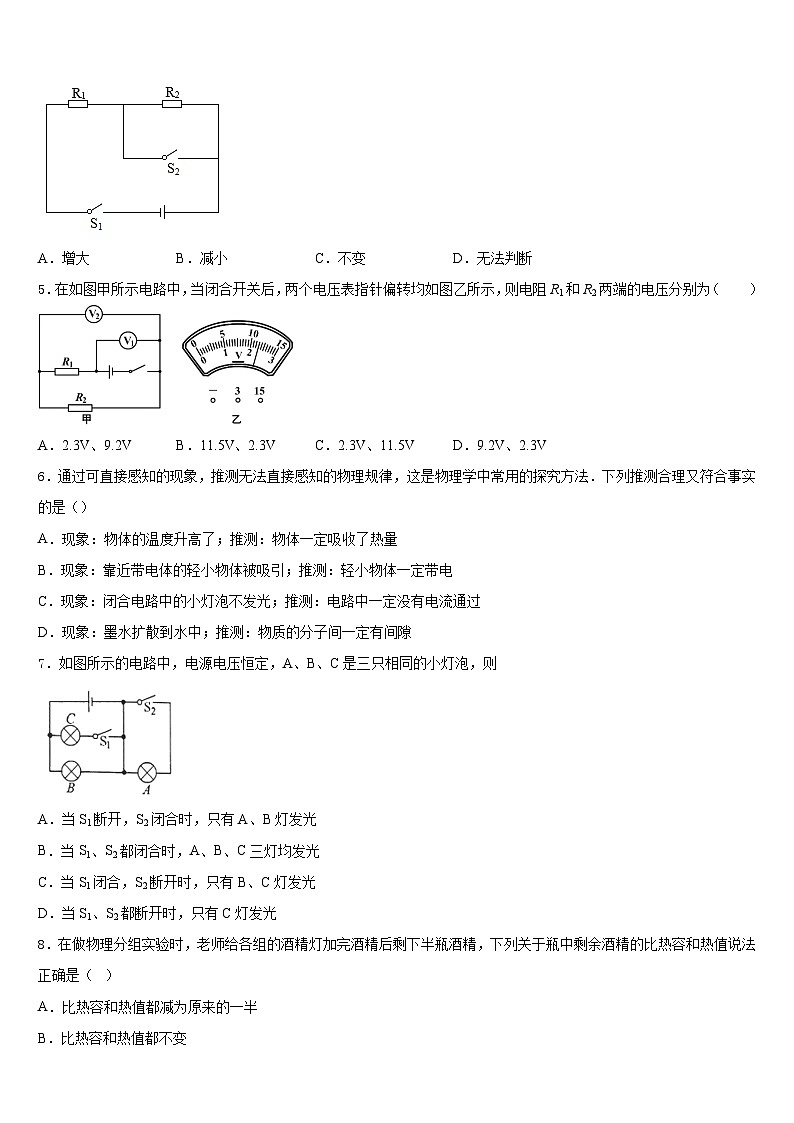

4．如图先闭合开关，再闭合开关，相同时间内，电路中消耗的电能将（ ）
A．增大B．减小C．不变D．无法判断
5．在如图甲所示电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电阻R1和R2两端的电压分别为（ ）
A．2.3V、9.2VB．11.5V、2.3VC．2.3V、11.5VD．9.2V、2.3V
6．通过可直接感知的现象，推测无法直接感知的物理规律，这是物理学中常用的探究方法．下列推测合理又符合事实的是（）
A．现象：物体的温度升高了；推测：物体一定吸收了热量
B．现象：靠近带电体的轻小物体被吸引；推测：轻小物体一定带电
C．现象：闭合电路中的小灯泡不发光；推测：电路中一定没有电流通过
D．现象：墨水扩散到水中；推测：物质的分子间一定有间隙
7．如图所示的电路中，电源电压恒定，A、B、C是三只相同的小灯泡，则
A．当S1断开，S2闭合时，只有A、B灯发光
B．当S1、S2都闭合时，A、B、C三灯均发光
C．当S1闭合，S2断开时，只有B、C灯发光
D．当S1、S2都断开时，只有C灯发光
8．在做物理分组实验时，老师给各组的酒精灯加完酒精后剩下半瓶酒精，下列关于瓶中剩余酒精的比热容和热值说法正确是（ ）
A．比热容和热值都减为原来的一半
B．比热容和热值都不变
C．比热容减为原来的一半，热值不变
D．热值减为原来的一半，比热容不变

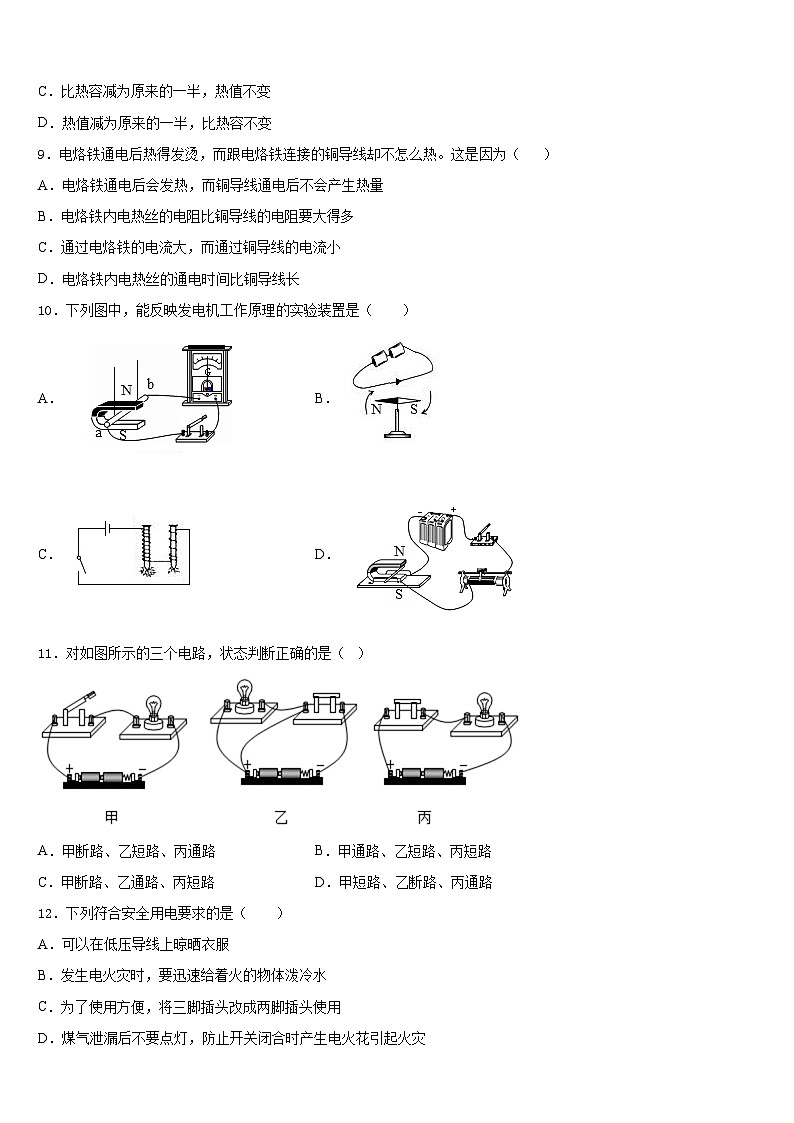

9．电烙铁通电后热得发烫，而跟电烙铁连接的铜导线却不怎么热。这是因为（ ）
A．电烙铁通电后会发热，而铜导线通电后不会产生热量
B．电烙铁内电热丝的电阻比铜导线的电阻要大得多
C．通过电烙铁的电流大，而通过铜导线的电流小
D．电烙铁内电热丝的通电时间比铜导线长
10．下列图中，能反映发电机工作原理的实验装置是（ ）
A．B．
C．D．
11．对如图所示的三个电路，状态判断正确的是（ ）
A．甲断路、乙短路、丙通路B．甲通路、乙短路、丙短路
C．甲断路、乙通路、丙短路D．甲短路、乙断路、丙通路
12．下列符合安全用电要求的是（ ）
A．可以在低压导线上晾晒衣服
B．发生电火灾时，要迅速给着火的物体泼冷水
C．为了使用方便，将三脚插头改成两脚插头使用
D．煤气泄漏后不要点灯，防止开关闭合时产生电火花引起火灾
二、填空题（每题5分，共4题，20分）
13．在科技制作中，某同学设计了如图甲所示的喷泉控制电路，可变电源EF两端提供的电压随时间的周期性变化关系如图乙所示。R为5Ω的定值电阻，A为一特殊电子元件，其两端的电压恒为电源电压的1/3。当R的电功率满足PR≥5W时，水泵启动喷水。则t=9s时电阻R的电功率为____W；该电路持续工作3min，喷水时间共为____s。
14．你的手机是用__________来传递信息的，这种波在真空和空气中的传播速度是______不变的，这种波的频率与波长成_______比。
15．如图所示，斜面长5m，高1m，工人用沿斜面方向400N的力把重1600N的集装箱匀速推到车上，推力做的功为___J，集装箱受到斜面的摩擦力是___N，斜面的机械效率是___。
16．某市科技馆有机器人和参观者下象棋的展台，机器人取放棋子时用一根“手指”接触棋子表面就可以实现（如图），其奥秘是“手指”内部有电磁铁。
(1)机器人取放棋子是利用了电磁铁的___________（选填“磁性有无”、“磁性大小”或“磁极方向”）可以控制的特点。
(2)电磁铁磁性大小可以通过改变_________________________________来实现。
三、实验题（共12分）
17．（4分）为测定“额定电压为2.5V的小灯泡电功率”的实验中，电源电压保持不变．
（1）如图甲所示，连接电路时开关应处于_____状态．实验时，若无论怎样移动滑动变阻器的滑片，小灯泡始终不亮，但电压表有示数，电流表示数几乎为零，则故障的原因可能是_____（选填“电流表与导线”或“灯泡与灯座”）接触不良．
（2）故障排除后，闭合开关，变阻器滑片P在某处时，电压表示数为2V，电流表示数如图乙所示．若想测量小灯泡的额定功率，应将滑动变阻器的滑片P向_____端（选填“左”或“右”）移动．
（3）当小灯泡正常发光时，电流表示数如图丙所示，其值为___A，通电20s小灯泡消耗的电能为___J．
（4）把这样的两个灯泡串联在电压为4V的电路中，电路的总功率为_____W．
18．（4分）某实验小组的同学用图甲所示器材测量小灯泡电功率，待测小灯泡L的额定电压为3.8V，额定电功率小于1W，电源电压恒为6V，滑动变阻器R的规格“20Ω 1A”，图甲所示是该实验小组未连接完整的电路。
(1)请你用笔画线代替导线，在图甲中把电路图连接完整。
（______）
(2)正确连接完电路，闭合开关后，发现无论怎样移动滑片，小灯泡都不亮，电流表无示数，电压表示数明显，仔细检查，连接无误，那么出现该现象的原因应该是_____（填序号）。
A．电流表内部断路了 B．灯泡的灯丝断了 C．灯座内部出现短路 D．滑动变阻器的电阻线断了
(3)排除故障后，通过正确操作，等灯泡正常发光时，电流表示数如图乙所示，其值为_____A，小灯泡的额定功率为_____W。
(4)测出小灯泡的额定功率后，再测大于小灯泡额定功率的实际功率，应将滑动变阻器的滑片向_____（填“左”或“右”）端滑动。
(5)测量小灯泡的电功率_____（填“需要”或“不需要”）多次测量求平均值，原因是_____。
(6)随着灯泡亮度的增加，发现灯泡阻值变大，原因是_____。
19．（4分）在“测定小灯泡的额定功率”实验中，张超同学用一个电压表、一个电流表、一个开关、电压为6V的电源、额定电压为3.8V的小灯泡和一个标有“20Ω 1.5A”的滑动变阻器，设计的电路如图甲所示的电路。
（1）如果小灯泡的额定功率小于2W，电流表的量程应选________（选填“0~0.6A”或“0~3A”）。
（2）请用笔画线代替导线，按照图甲所示的电路图，将图乙的实物电路连接完整(连线不得交叉)。（______________）
（3）在实验中，若电压表示数为2V，则灯泡的实际功率________额定功率(选填“>”、<”或“=”）。
（4）若滑动变阻器的滑片向左移动时，电流表示数增大，则变阻器接入电路的接线柱是D和________，当小灯泡正常发光，此时电流表示数为0.4A，则灯泡的额定功率为________。
（5）另一组的同学连接好最后一根导线，灯泡立即发出明亮耀眼的光并很快熄灭。检查后发现连线正确，请你找出实验中两个操作不当之处：
①________________________；
②___________________。
四、作图题（共16分）
20．（8分）自动控制楼道灯，只有在夜晚，有人走动发出声音时，电路接通，灯才亮。这是因为在控制开关中装有“声敏”和“光敏”装置，若分别用“”和“”这样的符号代表它们。请在（图）中用笔画线代替导线，将电路正确连接。要求：三孔插座单独接入。
（______）
21．（8分）请在图中的括号里标出小磁针静止时电源该端的“+’’或“-’’极及小磁针该端的磁极名．
（______）
五、计算题（共22分）
22．（10分）如图所示电路中，电源电压恒为15V，电阻R1为10Ω，同时闭合开关S1、S2时，电流表的示数为2.5A．求：
（1）通过电阻R1的电流
（2）电阻R2的阻值．
23．（12分）小明家某型号电热加湿器的原理图如图甲，R1、R2都是发热电阻，不考虑温度对电阻的影响，且R2＝3R1；S为旋转型开关，1、2、3、4为触点，通过旋转开关S可实现“关”、“低”、“高”档之间的切换（低挡为小功率加热，高挡为大功率加热），其部分技术参数是：额定电压220V，高档发热功率400W，注水仓最大注水量3kg。
（1）求电热加湿器中R1的阻值；
（2）某次使用加湿器在额定电压下工作，加湿器注水仓中加注冷水已达到最大注水量，其工作30min的功率与时间图象如图乙所示，如果电阻R1在此次高挡加热时产生的热量全部被水吸收，可以使注水仓中冷水的温度升高多少℃？[计算结果保留整数，水的比热容为4.2×103J/（kg•℃）]
（3）某一天，小明断开家中其他所有用电器，只接通加湿器在低档加热，发现家中3000revs/（kW•h）的电能表转盘在400s内转了27圈，求此时电阻R2的实际功率是多少？
参考答案
一、选择题（每题1分，共30题，30分）
1、A
2、A
3、D
4、A
5、D
6、D
7、C
8、B
9、B
10、A
11、A
12、D
二、填空题（每题5分，共4题，20分）
13、20 90
14、电磁波 3×108m/s 反
15、2000 80% 80
16、磁性有无 电流大小、线圈匝数多少、有无铁芯
三、实验题（共12分）
17、 断开 灯泡与灯座 左 0.22 11 0.8
18、见解析 B 0.2 0.76 右 不需要 灯泡在不同电压下的功率不同 灯丝温度升高，电阻增大
19、0~0.6A < A 1.52 连接电路时，开关没有断开 滑片P没有滑到接入电路阻值最大处
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、(1) 1.5A； (2) 15Ω；
23、（1）电热加湿器中R1的阻值121Ω；（2）注水仓中冷水的温度升高19℃；（3）电阻R2的实际功率是60.75W
