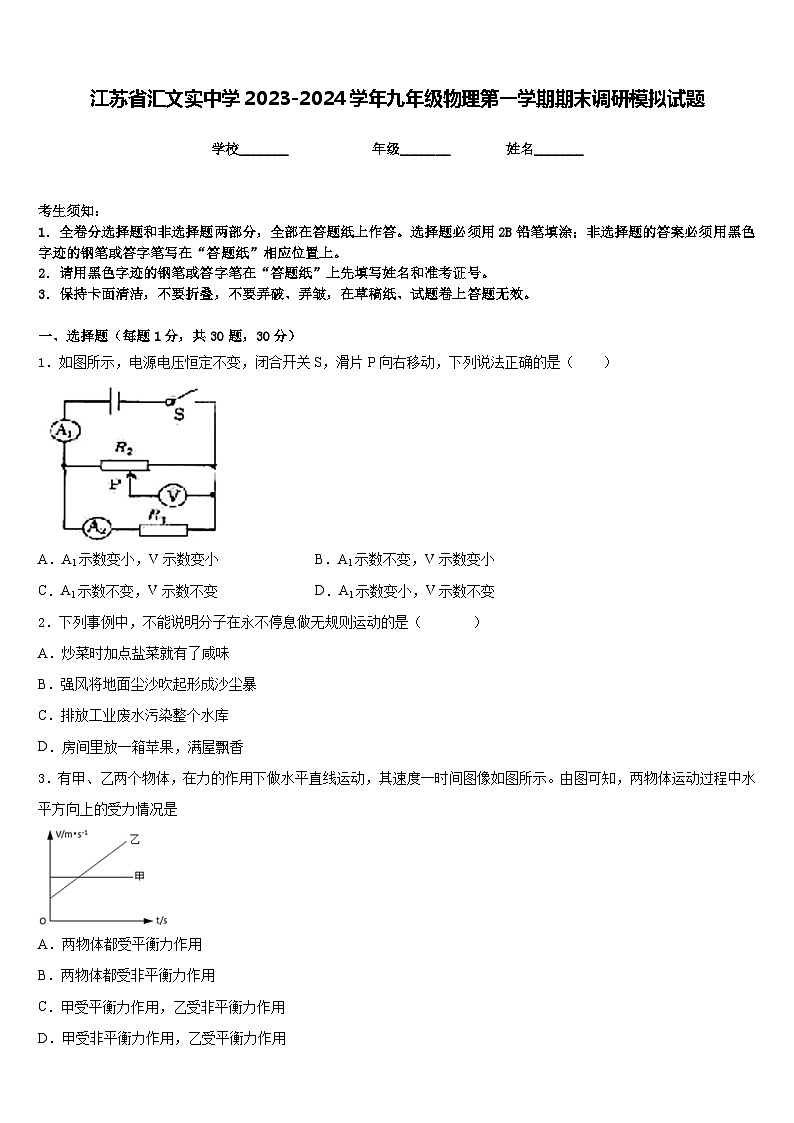

江苏省汇文实中学2023-2024学年九年级物理第一学期期末调研模拟试题含答案
展开
这是一份江苏省汇文实中学2023-2024学年九年级物理第一学期期末调研模拟试题含答案，共9页。试卷主要包含了下列说法正确的是，关于生活用电，下列说法正确的是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
考生须知：
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、选择题（每题1分，共30题，30分）
1．如图所示，电源电压恒定不变，闭合开关S，滑片P向右移动，下列说法正确的是（ ）
A．A1示数变小，V示数变小B．A1示数不变，V示数变小
C．A1示数不变，V示数不变D．A1示数变小，V示数不变
2．下列事例中，不能说明分子在永不停息做无规则运动的是（ ）
A．炒菜时加点盐菜就有了咸味
B．强风将地面尘沙吹起形成沙尘暴
C．排放工业废水污染整个水库
D．房间里放一箱苹果，满屋飘香
3．有甲、乙两个物体，在力的作用下做水平直线运动，其速度一时间图像如图所示。由图可知，两物体运动过程中水平方向上的受力情况是
A．两物体都受平衡力作用
B．两物体都受非平衡力作用
C．甲受平衡力作用，乙受非平衡力作用
D．甲受非平衡力作用，乙受平衡力作用

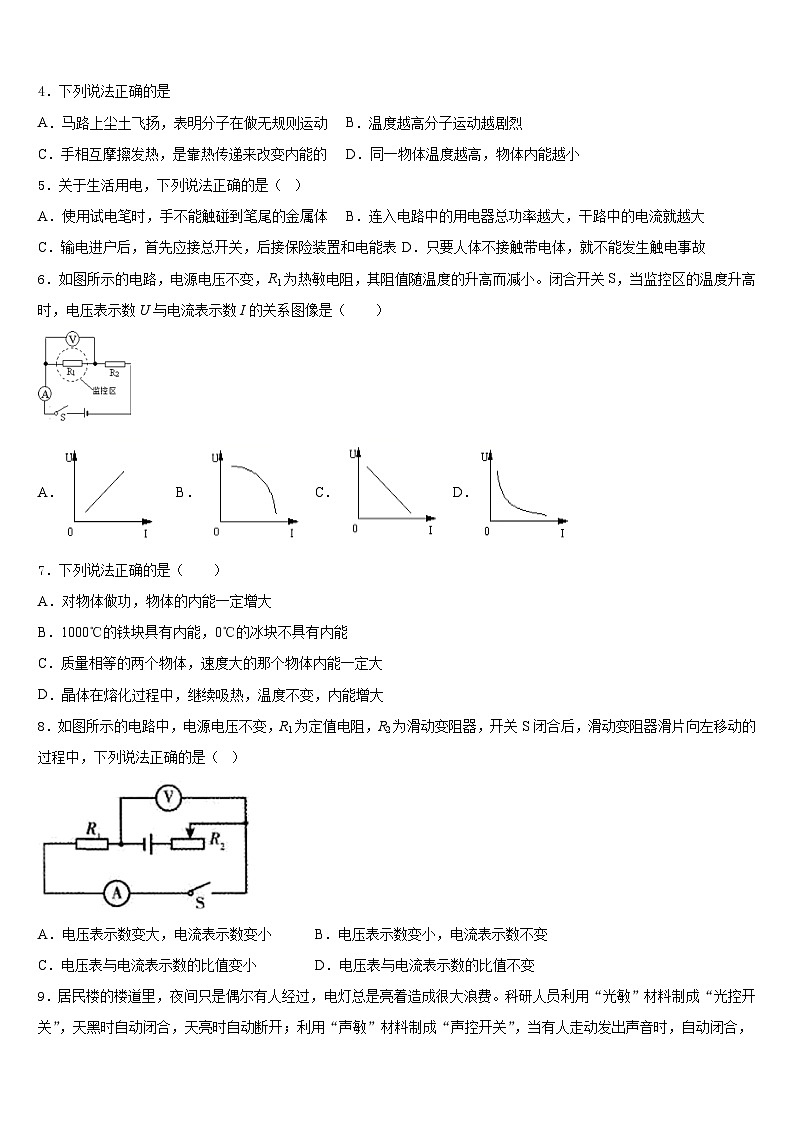

4．下列说法正确的是
A．马路上尘土飞扬，表明分子在做无规则运动B．温度越高分子运动越剧烈
C．手相互摩擦发热，是靠热传递来改变内能的D．同一物体温度越高，物体内能越小
5．关于生活用电，下列说法正确的是（ ）
A．使用试电笔时，手不能触碰到笔尾的金属体B．连入电路中的用电器总功率越大，干路中的电流就越大
C．输电进户后，首先应接总开关，后接保险装置和电能表D．只要人体不接触带电体，就不能发生触电事故
6．如图所示的电路，电源电压不变，R1为热敏电阻，其阻值随温度的升高而减小。闭合开关S，当监控区的温度升高时，电压表示数U与电流表示数I的关系图像是（ ）
A．B．C．D．
7．下列说法正确的是（ ）
A．对物体做功，物体的内能一定增大
B．1000℃的铁块具有内能，0℃的冰块不具有内能
C．质量相等的两个物体，速度大的那个物体内能一定大
D．晶体在熔化过程中，继续吸热，温度不变，内能增大
8．如图所示的电路中，电源电压不变，R1为定值电阻，R2为滑动变阻器，开关S闭合后，滑动变阻器滑片向左移动的过程中，下列说法正确的是（ ）
A．电压表示数变大，电流表示数变小B．电压表示数变小，电流表示数不变
C．电压表与电流表示数的比值变小D．电压表与电流表示数的比值不变

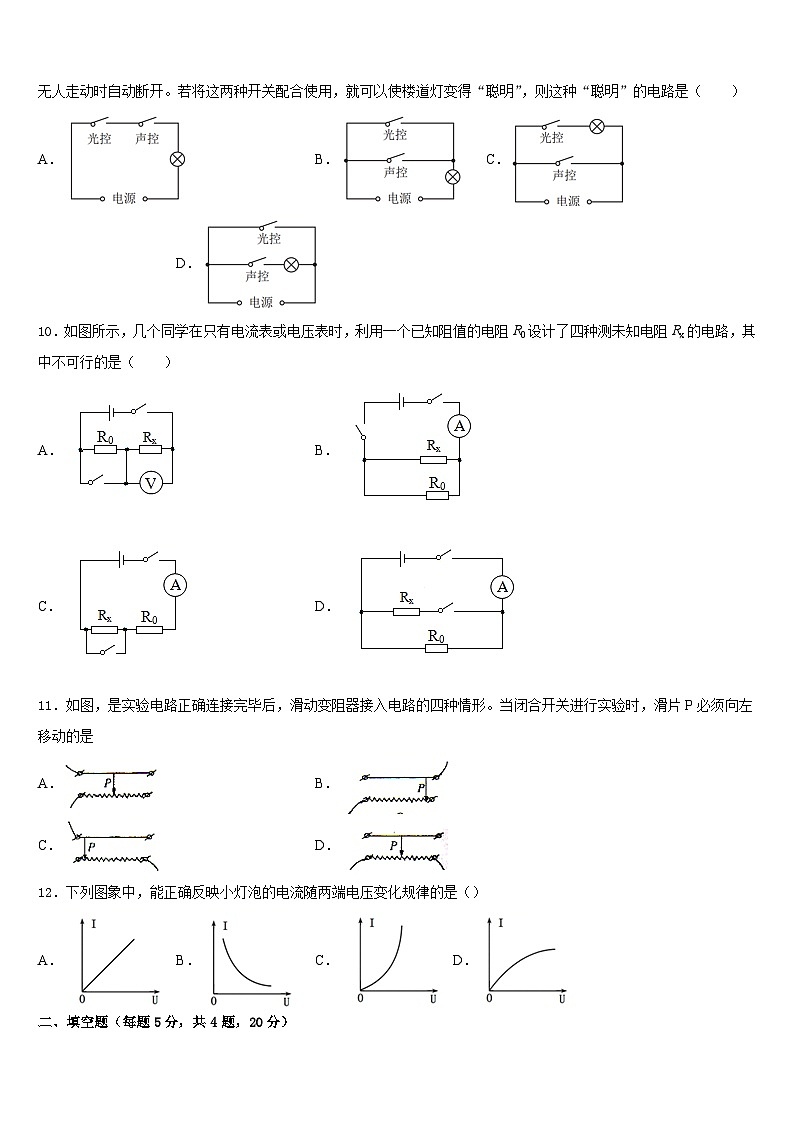

9．居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。科研人员利用“光敏”材料制成“光控开关”，天黑时自动闭合，天亮时自动断开；利用“声敏”材料制成“声控开关”，当有人走动发出声音时，自动闭合，无人走动时自动断开。若将这两种开关配合使用，就可以使楼道灯变得“聪明”，则这种“聪明”的电路是（ ）
A．B．C．D．
10．如图所示，几个同学在只有电流表或电压表时，利用一个已知阻值的电阻R0设计了四种测未知电阻Rx的电路，其中不可行的是（ ）
A．B．
C．D．
11．如图，是实验电路正确连接完毕后，滑动变阻器接入电路的四种情形。当闭合开关进行实验时，滑片P必须向左移动的是
A．B．
C．D．
12．下列图象中，能正确反映小灯泡的电流随两端电压变化规律的是（）
A．B．C．D．
二、填空题（每题5分，共4题，20分）
13．如图是探究电流通过导体产生热量跟什么因素有关的实验装置，图甲所示的装置是用来探究电流产生的热量与________（填“电阻”或“电流”）的关系，该装置中电阻R1、R2两端电压之比为_________；若通过R1的电流为0.5A，则1min内电流通过R2产生的热量为________J；装置乙空气盒中电阻R1、R2产生的热量之比为_________。
14．星期天小天在家里正开着空调上网查用电方面的资料．
（1）测电笔可以测试导线是火线还是零线，如图所示，持笔方式正确的是_____；
（2）当妈妈做饭时把电热水壶插头插进插座时，空气开关立刻“跳闸”，小天分析其原因可能是电热水壶插头内部_____，也可能是家里电路中用电器总功率_____．
（3）使用三角插头和三孔插座，目的是将用电器的金属外壳与_____相连，防止触电．
15．丹麦物理学家________做实验时发现，导线通电时，小磁针发生偏转；断开电路时，小磁针恢复到原来的指向．这个现象表明，通电导体周围存在________．
16．改装电路时不小心使火线和零线直接连通会造成__________，导致电路中的_______非常大，产生大量的热，使导线的温度升高，很容易造成火灾．
三、实验题（共12分）
17．（4分）某些固体材料受到外力后除了产生形变，其电阻也会发生变化，这种由于外力的作用而使材料电阻发生变化的现象称为“压阻效应”，现用如下图所示的电路研究某长薄板电阻Rx的压阻效应，实验室中有下列符合要求的器材。
A．电源（3V） B．电流表A1和A2（量程均为0~0.6 A，分度值均为0.02A）
C．开关S D．保护电阻R（阻值未知） E.定值电阻R0（阻值已知）
（1）为了测量电阻Rx的阻值，请在图甲中虚线框内补全电路图；
（_______________）
（2）在电阻Rx上加一个竖直向下的力F，闭合开关S，记下电流表A1的示数I1、电流表A2的示数I2，则Rx=_________（用字母表示）；
（3）下表记录了在施加不同压力F时所测得的Rx
请根据表中数据在图乙中用描点法绘制出Rx与F的关系图像，
（___________）
写出Rx与F的关系式为Rx=______.
（4）为了保证实验中电路安全，保护电阻R的阻值应该选用_____________.
A． 1Ω B．2Ω C．4Ω D．5Ω
（5）平时我们忽略了电流表自身也有一定阻值这个事实，其实电流表相当于一个能显示流过自身电流的定值电阻，若考虑电流表A2自身电阻对实验的影响，上述操作所测得Rx的值比真实值_______（偏大/偏小/无影响）。
18．（4分）某同学为了探究“电阻丝的电阻R与长度L、横截面积S和材料的关系”，进行了如下操作：
（1）在实验中，先保持电阻丝的横截面积S和材料不变，探究电阻丝的电阻R与长度L 的关系，这种方法叫做________法。
（2）为了探究电阻丝的电阻R与L的关系，实验室备有以下实验器材：
A．电源E (电压U=1.5V)
B．电流表A1 (量程 0-100mA)
C．电流表A2 (量程 0-0.6A)
D．电阻箱R0(阻值 0~999.9Ω)
E.待测电阻丝R (阻值约为10Ω)
F.开关一个，导线若干，则：
① 为了提高实验的精确程度，在实验中电流表应选的是_______ (选填器材前的字母代号)
② 把电阻丝拉直后，将其两端固定在刻度尺的接线柱a和b上，电阻丝上夹一个金属夹 P，移动金属夹 P 的位置，就可改变接入电路中金属丝的长度 L，把这些实验器材按图甲连接起来。闭合开关 S 前，电阻箱的阻值应调整到________Ω。
③ 闭合开关 S 后，将电阻箱调到适当位置不动，多次改变金属夹 P 的位置，得到多组 I、L的数据。根据实验测量数据在坐标平面内，以电流的倒数为纵坐标、电阻丝的长度 L为横坐标，得出图像如图乙所示，根据实验图像说明，横截面积S相同的同种材料的电阻丝，接入长度L越长，电流I越小，电阻R _____________。
④ 该电阻丝 lcm 长度的阻值为 _____Ω
19．（4分）甲、乙两个相同的透明玻璃水杯，盛有质量相等、温度不同的纯净水，其中一杯是80℃的热水，另一杯是50℃的温水，他们都静静地放置在水平桌面上，同时向两个水杯中滴入一滴碳素墨水，过几分钟后观察到如图（a）所示的现象．
（1）甲、乙两个水杯中，盛有热水的是_________；
（2）如图（b）所示，将两个底面干净、平整的铅块紧压在一起，两个铅块就会结合在一起，即使下面吊一个重物也不会将它们拉开，这一现象表明______________________；
（3）将一半酒精和一半水充分混合后，总体积变小，这一现象说明____________．
四、作图题（共16分）
20．（8分）在“测量电阻”实验中，小明连接的实验电路如图所示，请在答题卡给定方框内画出该电路的电路图。
（_____）
21．（8分）小明利用如图所示的电路检验并联电路干路电流是否等于各支路电流之和，其中几根导线接错了。
（1）按图的实物图在虚线框内画出对应的电路图
（______）
（2）在图中将接错的导线打上“×”，然后重新画上导线，使实物图能达到实验目的。
（______）
五、计算题（共22分）
22．（10分）一个额定功率为2000W的电热水壶，连续加热210s，可使壶内2kg的水温度升高45℃，已知c水＝4.2×103J/（kg•℃），求：
（1）此过程电流所做的功；
（2）此过程电热水壶的热效率．
23．（12分）如图所示，定值电阻R2的阻值为12Ω，小灯泡L标有“6V 3W”字样（不考虑灯丝电阻变化），电源电压不变。当开关S、S1、S2都闭合时，小灯泡L恰好正常发光，此时电流表的示数为0.6A．求：
（1）电源电压；
（2）定值电阻R1的阻值；
（3）当开关S闭合，开关S1、S2断开时，通电10s小灯泡L消耗的电能。
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、B
3、C
4、B
5、B
6、C
7、D
8、D
9、A
10、B
11、B
12、D
二、填空题（每题5分，共4题，20分）
13、电阻 1：2 150 4：1
14、甲 短路 过大 大地
15、奥斯特磁场
16、短路 电流
三、实验题（共12分）
17、 10-2F D 偏小
18、控制变量 B 999.9 越大 0.3
19、乙 分子间存在引力 分子间存在间隔
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）4.2×105J（2）90%
23、 (1)6V；(2)60Ω；(3)7.5J。
F/N
0
1
2
3
4
Rx/Ω
10
8
6
4
2
