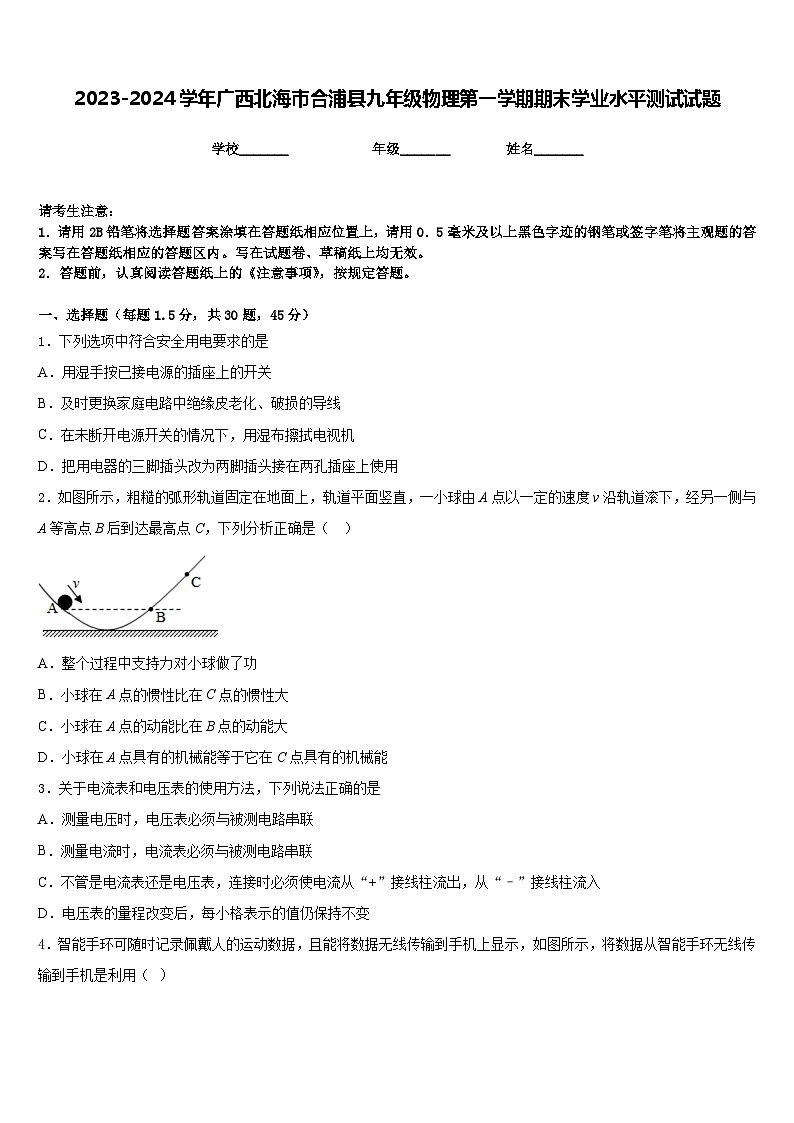

学校_______ 年级_______ 姓名_______
请考生注意：
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、选择题（每题1.5分，共30题，45分）
1．下列选项中符合安全用电要求的是
A．用湿手按已接电源的插座上的开关
B．及时更换家庭电路中绝缘皮老化、破损的导线
C．在未断开电源开关的情况下，用湿布擦拭电视机
D．把用电器的三脚插头改为两脚插头接在两孔插座上使用
2．如图所示，粗糙的弧形轨道固定在地面上，轨道平面竖直，一小球由A点以一定的速度v沿轨道滚下，经另一侧与A等高点B后到达最高点C，下列分析正确是（ ）
A．整个过程中支持力对小球做了功
B．小球在A点的惯性比在C点的惯性大
C．小球在A点的动能比在B点的动能大
D．小球在A点具有的机械能等于它在C点具有的机械能
3．关于电流表和电压表的使用方法，下列说法正确的是
A．测量电压时，电压表必须与被测电路串联
B．测量电流时，电流表必须与被测电路串联
C．不管是电流表还是电压表，连接时必须使电流从“+”接线柱流出，从“–”接线柱流入
D．电压表的量程改变后，每小格表示的值仍保持不变
4．智能手环可随时记录佩戴人的运动数据，且能将数据无线传输到手机上显示，如图所示，将数据从智能手环无线传输到手机是利用（ ）
A．光纤B．电磁波C．超声波D．次声波
5．如图所示的电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向左移动时，电流表和电压表的示数变化情况分别为
A．电流表的示数变小，电压表的示数变小
B．电流表的示数变大，电压表的示数不变
C．电流表的示数变大，电压表的示数变大
D．电流表的示数变小，电压表的示数不变
6．安全用电越来越被人们所重视，符合安全用电要求的做法是（ ）
A．用电器着火时，应迅速向用电器泼水B．更换灯泡、搬动电器前应断开电源开关
C．使用试电笔时，手要接触试电笔笔尖D．为了方便，可抓着导线拉出插座上的插头
7．某型号电吹机，电动机和电热丝串联；电动机带动风叶转动，电热丝给空气加热，得到热风，电动机线圈电阻为，电热丝电阻为；将电吹风接入电压为U的电源后，通过的电流为I，消耗的电功率为P，同学们得到了四个关系式．下列选项中，关系式均正确的是
① ② ③ ④
A．①②B．②③
C．①④D．③④
8．如图是探究电流的热效应与什么因素有关的实验，两个透明容器中密封着等量的空气，U形管中液面的高度的变化反应密闭空气温度的变化，下列说法错误的是（ ）

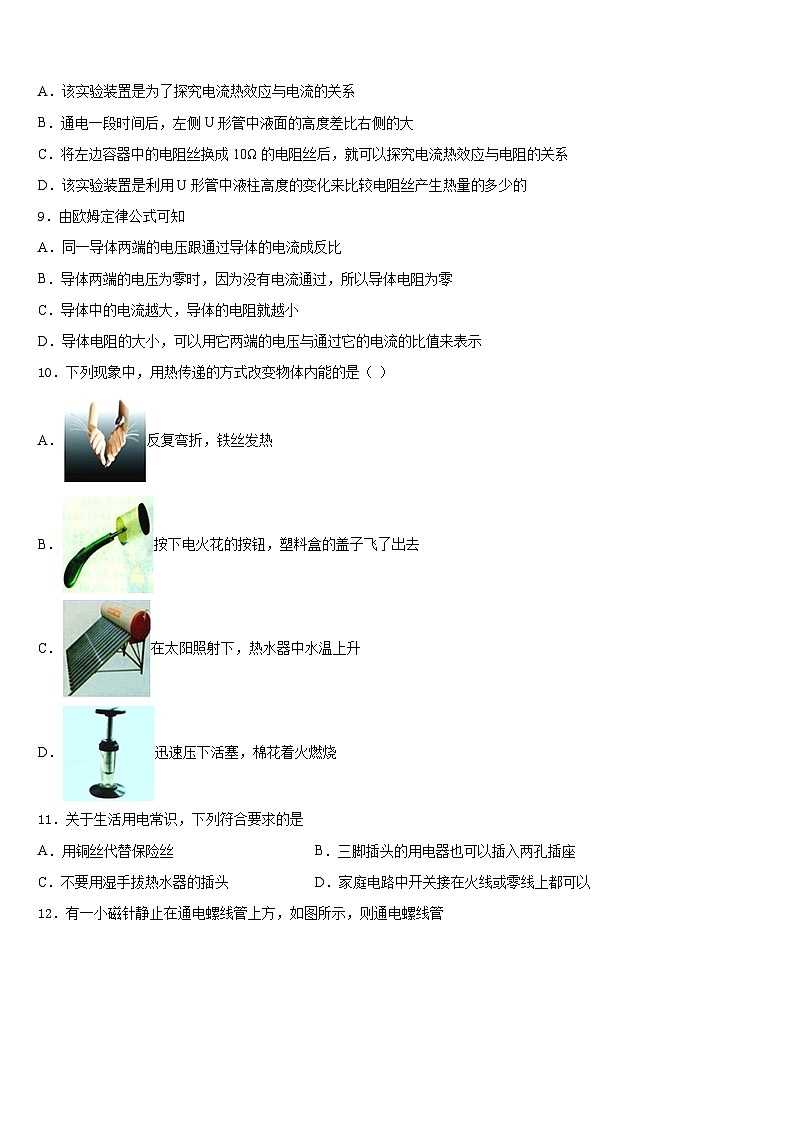

A．该实验装置是为了探究电流热效应与电流的关系
B．通电一段时间后，左侧U形管中液面的高度差比右侧的大
C．将左边容器中的电阻丝换成10Ω的电阻丝后，就可以探究电流热效应与电阻的关系
D．该实验装置是利用U形管中液柱高度的变化来比较电阻丝产生热量的多少的
9．由欧姆定律公式可知
A．同一导体两端的电压跟通过导体的电流成反比
B．导体两端的电压为零时，因为没有电流通过，所以导体电阻为零
C．导体中的电流越大，导体的电阻就越小
D．导体电阻的大小，可以用它两端的电压与通过它的电流的比值来表示
10．下列现象中，用热传递的方式改变物体内能的是（ ）
A．反复弯折，铁丝发热
B．按下电火花的按钮，塑料盒的盖子飞了出去
C．在太阳照射下，热水器中水温上升
D．迅速压下活塞，棉花着火燃烧
11．关于生活用电常识，下列符合要求的是
A．用铜丝代替保险丝B．三脚插头的用电器也可以插入两孔插座
C．不要用湿手拔热水器的插头D．家庭电路中开关接在火线或零线上都可以
12．有一小磁针静止在通电螺线管上方，如图所示，则通电螺线管
A．左侧为N极，a端为正极B．左侧为S极，a端为正极
C．左侧为N极，b端为正极D．左侧为S极，b端为正极
13．下图所示是小华同学探究“串联电路电压关系”的电路设计，电源电压恒定不变。闭合开关S后，灯L1、L2都发光，一段时间后，其中的一盏灯突然熄灭，而电压表V1的示数变小，则产生这一现象的原因是（ ）
A．灯L1断路
B．灯L1短路
C．灯L2断路
D．灯L2短路
14．灯泡的亮度决定于( )
A．灯泡的电阻B．灯泡的额定功率
C．灯泡的实际功率D．灯泡的额定电压
15．有一不吸水木球，其质量为l0 g，体积为20 cm3，先把它轻轻放入盛满水的溢水杯中．当木球球静止时，溢出水的质量为l0 g；把它取出擦干，再轻轻放入盛满煤油的溢水杯中，当木球静止时，溢出煤油的质量是(煤油的密度是0. 8g/cm3) ( )
A．5 gB．8 gC．l0 gD．16 g
16．某同学利用如图所示电路研究并联电路电流的规律．闭合开关s再迅速断开，发现接通电路的短时间内，两只小灯泡均不发光，电流表的指针正向偏转超过最大刻度．产生这种现象的原因可能是
A．小灯泡发生短路B．小灯泡发生断路
C．电流表使用的量程小了D．电流表的接线柱接反了
17．下列各图所列举的事例中，属于热传递改变物体内能的是（ ）
A． 对试管加热，管内水温升高
B． 冬天搓手，手会变暖
C． 从滑梯滑下，臀部发热
D． 迅速压下活塞，筒内气温升高
18．下列数据最符合实际的是
A．一节新干电池的电压约为5VB．USB接口的输出电压约为220V
C．书桌上的台灯工作时的电流约为10AD．教室里的日光灯的功率约为40W
19．将规格都是“220V 180W”的一台电冰箱、一台电脑和一床电热毯，分别接入同一家庭电路中，若通电时间相同，则下列说法正确的是
A．电冰箱产生的热量最多B．电脑产生的热量最多
C．电热毯产生的热量最多D．三者产生的热量一样多
20．下列用电器在正常工作时消耗相同的电能，产生热量最多的是（ ）
A．笔记本电脑B．电视机
C．电饭煲D．电风扇
21．已知甲、乙两灯的额定电压均为6V，如图是甲、乙两灯电流随其两端电压变化的曲线．现将两灯串联后接在某一电源两端，要使其中一个灯泡正常发光，并保证电路安全，则电路的工作电流和电源最大电压为
A．0.5A 12VB．1.5A 12VC．1.5A 8VD．0.5A 8V
22．在做电学实验时，有时会遇到电路元件接触不良的现象，可以利用电压表来检测故障发生的位置。小明同学连接了如图所示电路，开关闭合后灯泡不亮，电流表的示数为零，此时用电压表测得a、d间电压不为零，a、b间电压为零，a、c间的电压不为零，这说明
A．电源接线柱接触不良
B．开关的触片或接线柱接触不良
C．电流表连接柱接触不良
D．灯泡灯丝断了或灯座接触不良
23．下列关于温度、内能和热量的说法中正确的是
A．物体的温度升高，它的内能增加
B．温度为的物体是没有内能的
C．物体的内能越大，它含有的热量越多
D．热量从内能多的物体传向内能少的物体
24．小明设计了一个有高、中、低三档火力的电火锅，其简化电路如图所示，S为单刀多掷开关R1、R2、R3 为电热丝。当该电火锅处于高档火力时，开关S所接触的是( )
A．触点“1”B．触点“2”C．触点“3”D．触点“4”
25．如图所示，甲装置：在一个配有活塞的厚玻璃筒里放一小团硝化棉，把活塞迅速压下去，观察发生的现象；乙装置：烧瓶内盛少量水，给瓶内打气，当瓶塞跳出时，观察瓶内的变化。下列对这两个装置进行的实验认识正确的是（ ）
A．甲：迅速向下压活塞的过程中，瓶内空气温度不变
B．乙：给瓶内打气瓶塞跳出前，瓶内空气内能减小
C．甲：活塞下压后反弹的过程相当于内燃机的做功冲程
D．乙：瓶塞跳出的过程相当于内燃机压缩冲程
26．下列说法中正确的是（ ）
A．水分子在0℃时不运动
B．温度从热量高的物体传递给热量低的物体
C．物体吸热温度一定升高
D．沿海地区昼夜温差小，是由于水的比热容较大
27．如图所示，在已调平衡的杠杆右边B点挂上三个钩码，在A点沿不同的方向拉弹簧测力计，使杠杆保持水平平衡，下列说法正确的是（ ）
A．F1=F2=F3B．F1>F2>F3C．F3>F2>F1D．F3>F1>F2
28．下列生活中的物理数据最接近实际的是
A．对人体的安全电压为36V
B．把2个鸡蛋匀速举高1m做功大约10J
C．人以正常速度骑自行车的功率约为70W
D．普通日光灯正常工作电流约15mA
29．两个相同的容器分别装满了质量相等的甲、乙两种液体，用同一热源分别加热，液体温度与加热时间关系如图所示，以下说法正确的是（ ）
A．甲液体的比热容大于乙液体的比热容
B．如果升高相同的温度，两液体吸收的热量相同
C．加热相同时间，甲液体吸收的热量等于乙液体吸收的热量
D．加热相同时间，甲液体吸收的热量大于乙液体吸收的热量
30．如图所示，两个盛有等高液体的圆柱形容器A和B，底面积不同（SA＜SB），液体对容器底部的压强相等，现将甲球浸没在A容器的液体中，乙球浸没在B容器的液体中，容器中均无液体溢出，若此时液体对各自容器底部的压力相等，则一定是
A．甲球的质量小于乙球的质量
B．甲球的质量大于乙球的质量
C．甲球的体积小于乙球的体积
D．甲球的体积大于乙球的体积
二、填空题（每空1分，共10题，20分）
31．冬天烤火的时候，人们燃烧煤等燃料获得内能，火炉把这些能量自动传给周围空气，但这些能量______(填“能”或“不能”)自动聚集起来再次利用．说明能量的转化和转移是有________的．
32．如图所示，将长短和粗细相同、材料不同的金属丝分别接入电路，当把铜丝接入电路后，闭合开关，小灯泡发光较亮。现生活中，若想制作电阻加热元件，根据你的分析应选择________材料较好。（选填“铜丝”或“镍铬合金丝”）
33．如图所示为定值电阻R和额定电压为9V的灯泡L的电流随电压变化关系的图像，则灯泡L的额定功率为______W；若将L与R串联后接入电源电压为9V的电路中，L与R消耗的电功率之比为______。
34．小明放学后一进入家门就闻到菜肴的香气，这是_____现象，他发现菜热的时候闻到的香味更重一些，这是因为温度越高，分子运动的越_____．
35．生活中“热”的含义非常丰富，它可以表示物理学中的“温度”、“内能”、“热量”：“天气很热”中的“热”是指______， “用手反复弯折铁丝，铁丝会发热”中的“热”是指_____， “物体吸热升温” 中的“热”是指_____。
36．如图所示是电阻R和灯泡L的I﹣U图象，若电阻R和灯泡L串联接在某一电源上时，电路中的电流为0.6A，则电源电压为_____V；若将电阻R和灯泡L并联接在电压为6V的电源上，此时灯L的电阻为_____Ω，干路电流为_____A．
37．填写下列电压最接近的数值：
（1）一节新的干电池的电压为_________V；
（2）三节铅蓄电池串联的总电压为_________V；
（3）正常情况下人体的安全电压为_________V．
38．我国家庭电路电压是_____V，现有一电阻为48.4Ω的电暖器在此电压下正常工作，此时的电功率为____W；如不考虑能量损失，加热30min，消耗电能____kW·h，放出热量_____J。
39．不高于_____V的电压是安全电压。小利在家里开着空调看电视，当妈妈把电磁炉的插头插进插座时，家里的自动空气开关“跳闸”了，“跳闸”的原因可能是电磁炉插头内部发生_____，也可能是电路中的用电器的_____过大。
40．如图所示是一种水位自动报警器的原理图。当水位没有达到B金属时，电磁铁中________电流，________灯亮。当水位达到B金属时，电磁铁中________电流，________灯亮。
三、实验题（每空1分，共2题，15分）
41．为验证“在电阻相同、通电时间相同的情况下，通过电阻的电流越大，这个电阻产生的热量越多”，某学将烧瓶内装上一定质量的煤油，将阻值不变的电阻丝R浸没在煤油中，并插好温度计，再将此装置连入实验电路中，如图所示。
（1）该实验设计可以通过煤油的__________(选填“温度”或“温度变化”)表示电流通过电阻丝产生热量的多少。
（2）该实验需要的测量工具有温度计、电流表和_______________。
（3）请在方框内画出实验数据记录表格。
（________）
（4）实验中，该同学发现在开关闭合后的较长时间内，电流表一直有明显的示数，但温度计示数始终无变化。用电压表检查电路时发现电阻丝R两端电压为零，从而可以判断电路故障是:__________。
42．小致在做“测量小灯泡的电功率”实验被测小灯泡的额定电流为0.3A，灯丝电阻在10Ω~15Ω之间，所提供的器材有电压表、电流表、电源（电压恒为6V）、开关各一个，滑动变阻器（“ 5Ω 2A ”、“20Ω 1A ”）两个，导线若干。
（1）小致选用的滑动变阻器的规格为_____（选填铭牌）
（2）闭合开关，移动滑片，当电流表的示数为0.3A时，电压表的示数如图乙所示，小灯泡的额定电压是 _____V，额定功率P额=_____W，实验中，当电路中的电流为0.15A 时，小灯泡的实际功率P实_____P额（选填“>”、“<”或“=”）。
（3）测完小灯泡的电功率后，小致又拿来一个小灯泡，这次他没用电压表，但多用了一个开关，设计了如图丙所示的电路，也测出了这个小灯泡的额定功率。在图丙电路中，己知电源电压为U，小灯泡的额定电流为I额，两电表选取的量程合适。请完成下列填空：
①只闭合开关S，移动滑片P，使电流表的示数为I额；
②_____，记下电流表的示数为I；
小灯泡额定功率的表达式P额=_____。
四、计算题（每题10分，共2题，20分）
43．如图所示，在容器底部固定乙轻质弹簧，弹簧上端连有一边长为0.1m的正方体物块A，当容器中水的深度为20cm时，物块A有的体积露出水面，此时弹簧恰好处于自然伸长状态（ρ水＝1.0×103kg/m3，g取10N/kg）．求：
（1）物块A受到的浮力；
（2）物块A的密度；
（3）往容器缓慢加水，至物块A刚好浸没水中，立即停止加水，弹簧伸长了3cm，此时弹簧对木块A的作用力F．
44．小王买了一个新电饭煲，它的工作电路图如图甲；S1为温控开关，S1、S2都闭合时处于蒸煮状态，加热电阻R1和R2的阻值不随温度变化，小王从说明书中得知表中的信息。[c水=4.2×103J/(kg·℃)]求：
（1）电饭煲装上最大容积、初温为20℃的水，在标准大气压下将水烧开，水需要吸收的热量；
（2）电阻R2的阻值；
（3）某周末的晚饭时，小王想利用自家电能表(如图乙)测量家庭电路的实际电压。于是他关闭了家中其它所有用电器，只让电饭煲在“蒸煮”状态下工作，观察到电能表的转盘在2min内转了81转，则此时家庭电路的实际电压是多少?
参考答案
一、选择题（每题1.5分，共30题，45分）
1、B
2、C
3、B
4、B
5、B
6、B
7、C
8、C
9、D
10、C
11、C
12、C
13、B
14、C
15、C
16、A
17、A
18、D
19、C
20、C
21、D
22、C
23、A
24、A
25、C
26、D
27、D
28、C
29、C
30、D
二、填空题（每空1分，共10题，20分）
31、不能 方向性
32、镍铬合金丝
33、2.7 1:2
34、扩散 快
35、温度 内能 热量
36、9 7.5 1.4
37、1.5 6 不高于36
38、220 1000 0.5 1.8×l06
39、36 短路 总功率
40、无 绿 有 红
三、实验题（每空1分，共2题，15分）
41、温度变化 秒表
R短路
42、20Ω，1A 4 1.2 < 再闭合开关S1（或同时闭合开关S、S1；或S、S1都闭合）
四、计算题（每题10分，共2题，20分）
43、 (1)4N；(2)0.4×103kg/m3；(3)6N
44、（1）；（2）；（3）
次数
电流I/A
通电时间t/min
初始温度t/℃
后来温度t/℃
1
2
3
