学校_______ 年级_______ 姓名_______
注意事项：
1． 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1分，共30题，30分）
1．如图所示电路，电源电压不变，当开关S1闭合、S2断开时，电流表示数为0.2A，电压表示数为6V；若将两表互换位置，并同时闭合S1和S2，电流表示数为0.5A，则下列说法中正确的是（ ）
A．电压表示数为3.6VB．R1的阻值为18Ω
C．R2的阻值为30ΩD．整个消耗的功率为3W
2．小高同学在做电学实验时，按如图所示连接电路，电源电压不变，闭合开关后，灯L1、L2都发光，一段时间后，其中一盏灯突然熄灭，而电流表、电压表的示数都不变．产生这一现象的原因是（ ）
A．灯L1短路B．灯L2短路C．灯L1断路D．灯L2断路
3．一通电螺线管中的电流方向和其周围磁感线的分布如图所示，其中正确的是
A．B．
C．D．
4．如图是一种可测定油箱内油面高度的装置，R′是定值电阻，R是滑动变阻器，它的金属滑片是杠杆的一端，油量表由电流表改装而成，通过两只电表的示数变化可以反映油面的高度变化．关于此装置的工作原理，下列说法中正确的是（ ）
A．当油面高度升高时，油量表示数减小
B．当油面高度升高时，电压表示数增大
C．当油面高度降低时，油量表示数增大
D．当油面高度降低时，电压表示数不变
5．在研究“一定电压下，电流与电阻的关系”时，电路如图所示，电源电压恒为3V，滑动变阻器上标有“15Ω 1A”字样．在a、b间先后接入不同阻值的定值电阻，移动滑片P，使电压表示数为1.5V，读出电流表的示数．当20Ω的电阻接入a、b间时，电压表示数始终无法达到1.5V，其原因可能是
A．滑动变阻器阻值太小
B．电源电压3V太高
C．20Ω的阻值太小
D．控制的电压1.5V太高
6．甲、乙两个物体吸收热量，温度升高，下面的说法中正确的是（ ）
A．若质量相等，比热容大，吸收热量多的物体升高的温度一定多
B．若质量相等，比热容小，吸收热量多的物体升高的温度一定多
C．若吸收的热量相等，比热容大，质量大的物体升高的温度一定多
D．若吸收的热量相等，比热容小，质量大的物体升高的温度一定多
7．如图，通过L1和L2的电流之比是2:1，则A1表和A2表的示数之比是 ( )

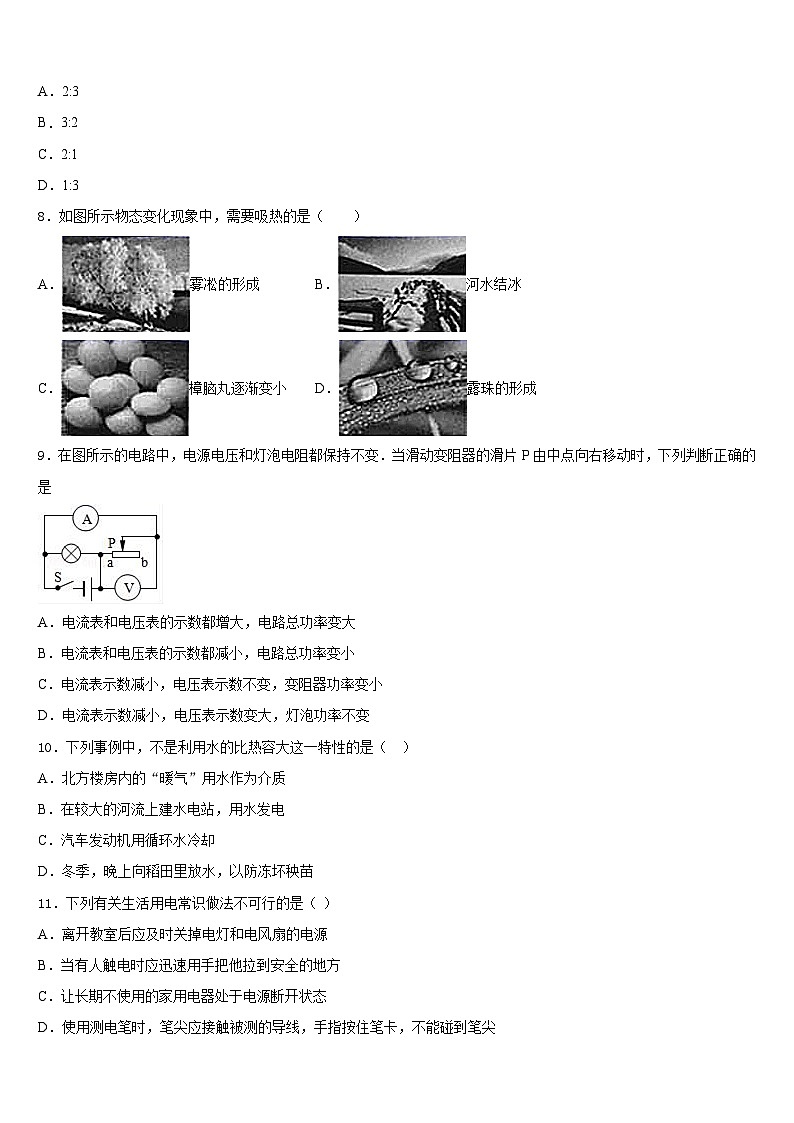

A．2:3
B．3:2
C．2:1
D．1:3
8．如图所示物态变化现象中，需要吸热的是（ ）
A．雾凇的形成B．河水结冰
C．樟脑丸逐渐变小D．露珠的形成
9．在图所示的电路中，电源电压和灯泡电阻都保持不变．当滑动变阻器的滑片P由中点向右移动时，下列判断正确的是
A．电流表和电压表的示数都增大，电路总功率变大
B．电流表和电压表的示数都减小，电路总功率变小
C．电流表示数减小，电压表示数不变，变阻器功率变小
D．电流表示数减小，电压表示数变大，灯泡功率不变
10．下列事例中，不是利用水的比热容大这一特性的是（ ）
A．北方楼房内的“暖气”用水作为介质
B．在较大的河流上建水电站，用水发电
C．汽车发动机用循环水冷却
D．冬季，晚上向稻田里放水，以防冻坏秧苗
11．下列有关生活用电常识做法不可行的是（ ）
A．离开教室后应及时关掉电灯和电风扇的电源
B．当有人触电时应迅速用手把他拉到安全的地方
C．让长期不使用的家用电器处于电源断开状态
D．使用测电笔时，笔尖应接触被测的导线，手指按住笔卡，不能碰到笔尖
12．2019年初，我国22岁的年轻科学家曹原在石墨烯超导领域中取得了重大突破，让超导科技向前迈出了一大步。下列电器或原件中适用超导材料的是（ ）
A．电动机中的线圈B．白炽灯的灯丝
C．热得快的电热丝D．电暖气的加热管
二、填空题（每题5分，共4题，20分）
13．如图是某种物质熔化图像，该物质是_____（选埴“晶体＂或非晶体＂），它的熔点是_____℃。该物质从开始熔化到完全熔化，持续了_____min，这一过程是_____热过程（选填“吸”或“放”），但是物质的温度_____（选填“升高”“下降”或“保持不变＂）。
14．如图是物质固、液、气三态结构的微观模型，其中_______是固态的微观模型。
15．请你写出两条关于电生磁的相关结论∶
(1)_____________________；
(2)______________________。
16．如图是小楠练习书法时的简化图，写字时毛笔杆相当于__________（省力/费力/等臂）杠杆，手握笔的位置向上移动，则写字时所需的动力将__________（变大/变小/不变）。
三、实验题（共12分）
17．（4分）小宣用伏安法测量电阻R的阻值时，并联在电阻R两端的电压表的示数如图甲所示，与电阻R串联的电流表的示数如图乙所示，则电压表的示数为___V，电流表的示数为___A，电阻R的阻值为___Ω．
18．（4分） “测小灯泡额定电功率”的实验中，提供的器材有：电压恒为4.5V的电源，额定电压为2.5V的待测小灯泡电阻约为10Ω，电流表（0﹣0.6A0﹣3A）。电压表（0﹣3V，0﹣15V），开关和若干导线。
（1）若小明设计电路如图甲所示的部分电路，用笔画线代替导线将图甲的实验电路图线连接完整；
（____）
闭合开关小明发现电压表示数如图乙所示，为了测出小灯泡的额定功率，他此时应该将变阻器的滑片P向_____端移动。小明将实验中收集的数据及现象填入表格中，可得小灯泡的额定功率是_____W。
（2）分析表中数据及现象，得到结论：同﹣规格的小灯泡亮度与_____有关。
（3）实验结束后，他与同学们还进行了讨论和交流：
①小红同学认为把灯泡换成定值电阻，该实验可以用来“探究导体中的电流与电压的关系”。大家对这种说法进行了肯定。
②小刚发现电压表损坏了，老师告诉他已经没有电压表可换了，而给了他一个已知阻值为R0的定值电阻和一个单刀双掷开关。小刚重新设计了如图丙所示的电路，在不改变该实验电路连接的情况下，也能正确测出小灯泡的额定功率。正确连接电路后，接下来的实验步骤是：
A．闭合开关S、S1与a相接，调节滑片P，使电流表示数2.5V
B．保持滑动变阻器滑片位置不变，S1按b，记下电流表的示数I。
C．小灯泡额定功率的表达式P＝_____。（用已知量和已测出的物理量的符号表示）
19．（4分）小明想知道灯的亮暗程度与什么因素有关，于是找来额定电流均小于0.6A，额定电压是2.5V的灯L1和额定电压是3.8V的灯L2，先后接在电源电压恒为6V的电路中，按如图甲所示的电路进行探究。
（1）小明在检查电路连接时，发现有一根导线连接错误。请在图甲中找出来并打上“×”，再画线把它改到正确的位置上；
（______）
（2）电路连接正确后，小明继续进行实验：闭合开关，移动滑动变阻器的滑片，使灯L1发光，测出灯L1的相关物理量，并在实验表格中记录数据和现象。实验中，当滑片移到某一点时，电压表示数如图乙所示，为_____V；
（3）用L2替换L1重复以上的实验，但需要改变_____表的量程；
（4）在小明完成的实验报告中，其中的一个实验表格如下：
小明通过对比、推测、分析表中数据及现象得出最后的结论是：小灯泡的实际功率越_____，小灯泡越亮；
（5）在交流讨论中，小明知道了自己对实验现象的观察和数据的记录都是正确的，但所设计的这个实验表格存在不妥之处，是_____；
（6）小明进一步思考，认为“把灯换成定值电阻，该实验可以用来研究导体中的电流与电压的关系”。他这种想法是_____（选填“正确”或“错误”）。
四、作图题（共16分）
20．（8分）请在图中用笔画线代替导线将三线插座、电灯和开关分别接入电路．
21．（8分）如图所示为小明家客厅的实物电路图。请你用笔画线代替导线，把三孔插座和带有开关的电灯分别正确地接入电路中
（_________________）
五、计算题（共22分）
22．（10分）已知A灯标着“6V 3W”，B灯标着“6V 6W”，滑动变阻器R规格“50Ω 2A”。A灯和B灯中电流随两端电压变化关系的图象如图甲所示。则：
（1）求A灯正常发光时的电阻；
（2）将A，B两灯并联接在6V电源两端，求1 min内电路消耗的电能；
（3）将A灯与滑动变阻器R串联接在12V电源两端，如图乙所示，调节滑动变阻器，当滑动变阻器的功率是A灯功率的2倍时，求滑动变阻器的功率。
23．（12分）将质量为100g的铅块加热到98℃，然后投入温度为12℃、质量为80g的煤油中，测出混合后的温度为18℃，不计热损失，求：
（1）煤油的比热容为多少？
（2）若将80g煤油完全燃烧，则可以放出多少热量？［铅的比热容c铅＝0.13×103J/（kg·℃），煤油的热值为q煤油＝4.6×l07J/kg］
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、C
3、B
4、B
5、A
6、B
7、D
8、C
9、C
10、B
11、B
12、A
二、填空题（每题5分，共4题，20分）
13、晶体 80 15 吸 保持不变
14、甲
15、见解析 见解析
16、费力 变大
三、实验题（共12分）
17、2.5 0.5 5
18、 B 0.7 灯的实际功率 2.5V×（I﹣I1）
19、 2 电压 大 设计电功率“平均值”一栏 正确
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1) 12Ω；(2) 2700J；(3) 3.2W
23、 (1)； (2)
序号
电压/V
电流/A
亮暗情况
1
1
0.16
暗
2
1.5
0.22
较亮
3
2.5
0.28
亮
序号
电压U/V
电流I/A
灯泡L1的亮度
电功率P/W
电功率的平均值（W）
1
2.20
0.28
比正常发光时暗
0.62
0.76
2
2.50
0.30
正常发光
0.75
3
2.80
0.32
比正常发光亮
0.90
