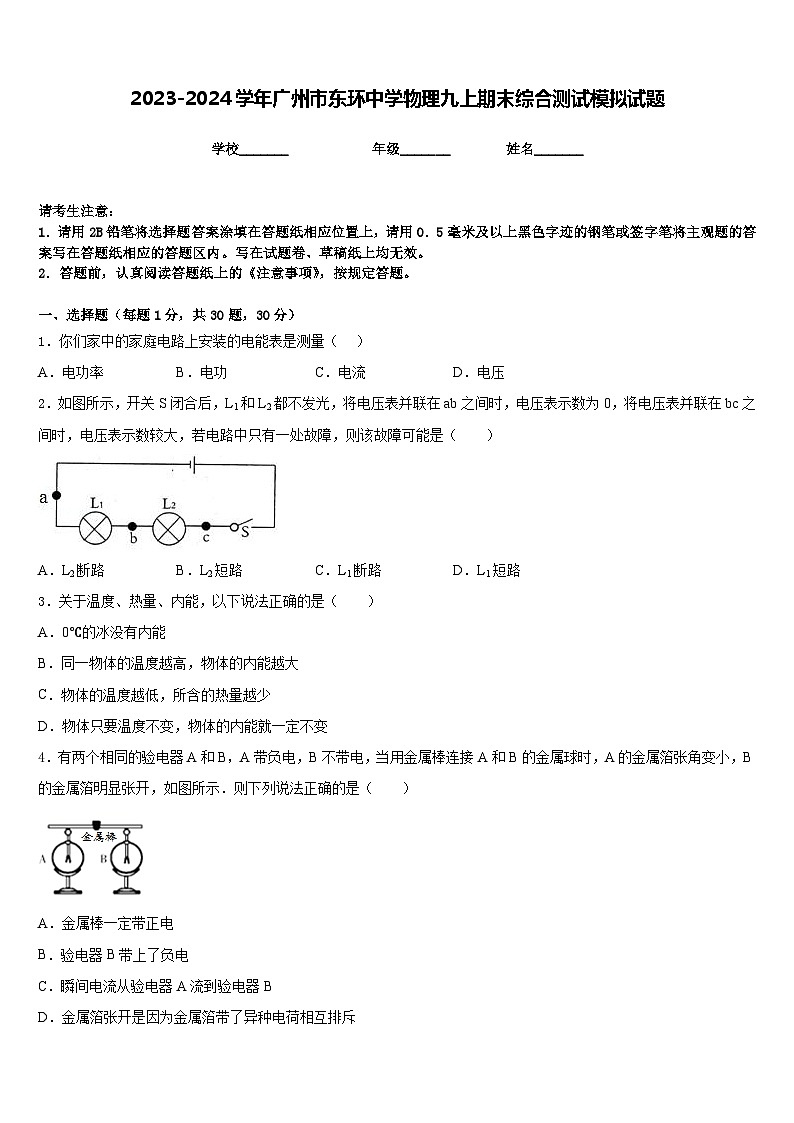

2023-2024学年广州市东环中学物理九上期末综合测试模拟试题含答案

这是一份2023-2024学年广州市东环中学物理九上期末综合测试模拟试题含答案，共9页。试卷主要包含了下列材料中，属于导体的是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
请考生注意：
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、选择题（每题1分，共30题，30分）
1．你们家中的家庭电路上安装的电能表是测量（ ）
A．电功率B．电功C．电流D．电压
2．如图所示，开关S闭合后，L1和L2都不发光，将电压表并联在ab之间时，电压表示数为0，将电压表并联在bc之间时，电压表示数较大，若电路中只有一处故障，则该故障可能是（ ）
A．L2断路B．L2短路C．L1断路D．L1短路
3．关于温度、热量、内能，以下说法正确的是（ ）
A．0℃的冰没有内能
B．同一物体的温度越高，物体的内能越大
C．物体的温度越低，所含的热量越少
D．物体只要温度不变，物体的内能就一定不变
4．有两个相同的验电器A和B，A带负电，B不带电，当用金属棒连接A和B的金属球时，A的金属箔张角变小，B的金属箔明显张开，如图所示．则下列说法正确的是（ ）
A．金属棒一定带正电
B．验电器B带上了负电
C．瞬间电流从验电器A流到验电器B
D．金属箔张开是因为金属箔带了异种电荷相互排斥

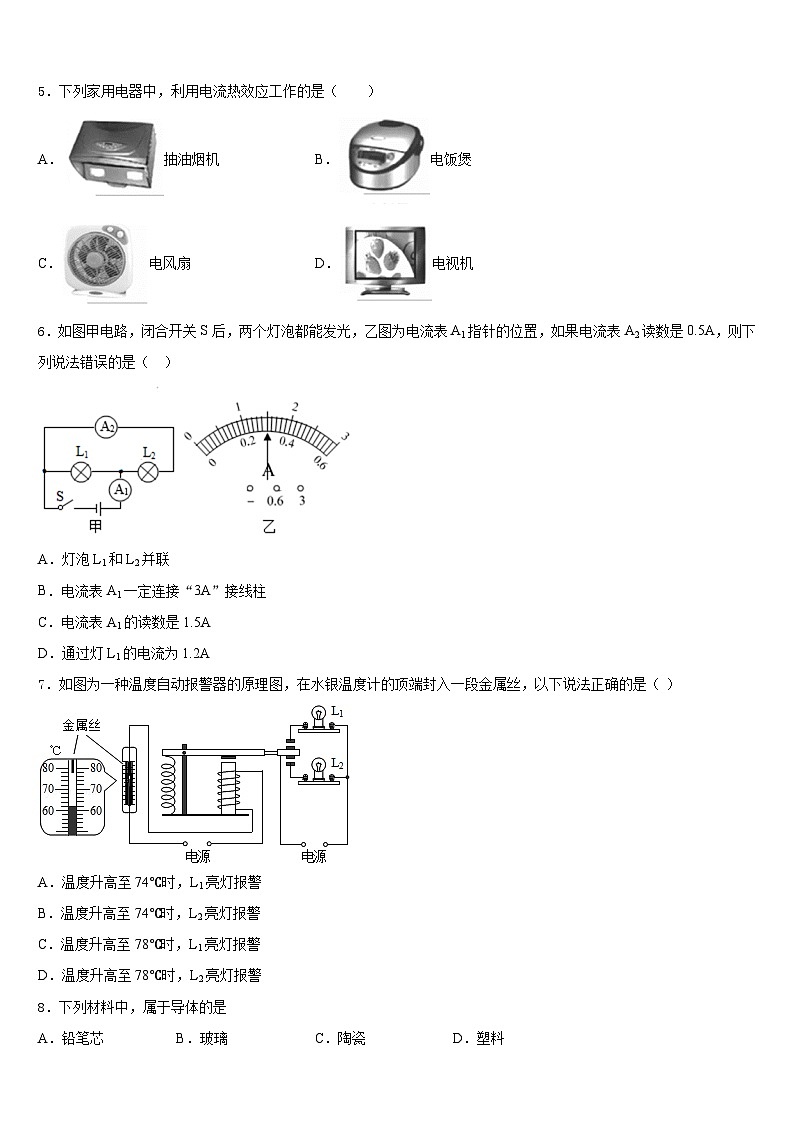

5．下列家用电器中，利用电流热效应工作的是（ ）
A．抽油烟机B．电饭煲
C．电风扇D．电视机
6．如图甲电路，闭合开关S后，两个灯泡都能发光，乙图为电流表A1指针的位置，如果电流表A2读数是0.5A，则下列说法错误的是（ ）
A．灯泡L1和L2并联
B．电流表A1一定连接“3A”接线柱
C．电流表A1的读数是1.5A
D．通过灯L1的电流为1.2A
7．如图为一种温度自动报警器的原理图，在水银温度计的顶端封入一段金属丝，以下说法正确的是（ ）
A．温度升高至74℃时，L1亮灯报警
B．温度升高至74℃时，L2亮灯报警
C．温度升高至78℃时，L1亮灯报警
D．温度升高至78℃时，L2亮灯报警
8．下列材料中，属于导体的是
A．铅笔芯B．玻璃C．陶瓷D．塑料

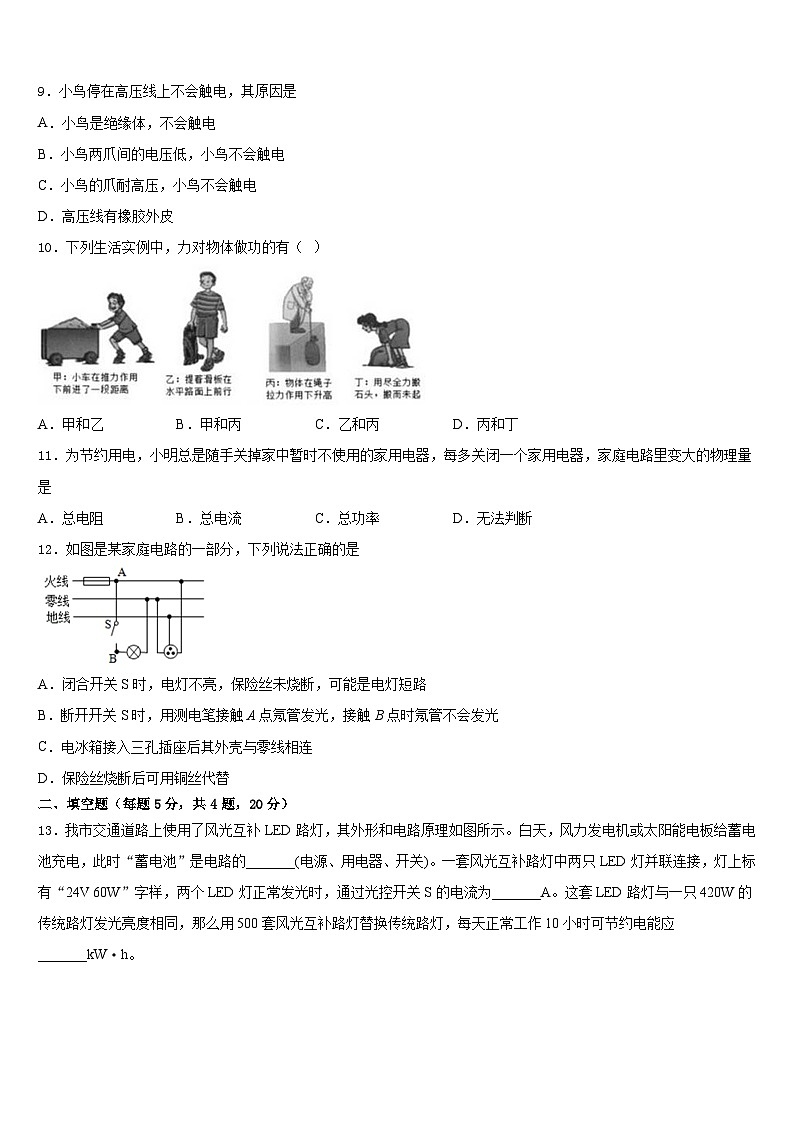

9．小鸟停在高压线上不会触电，其原因是
A．小鸟是绝缘体，不会触电
B．小鸟两爪间的电压低，小鸟不会触电
C．小鸟的爪耐高压，小鸟不会触电
D．高压线有橡胶外皮
10．下列生活实例中，力对物体做功的有（ ）
A．甲和乙B．甲和丙C．乙和丙D．丙和丁
11．为节约用电，小明总是随手关掉家中暂时不使用的家用电器，每多关闭一个家用电器，家庭电路里变大的物理量是
A．总电阻B．总电流C．总功率D．无法判断
12．如图是某家庭电路的一部分，下列说法正确的是
A．闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯短路
B．断开开关S时，用测电笔接触A点氖管发光，接触B点时氖管不会发光
C．电冰箱接入三孔插座后其外壳与零线相连
D．保险丝烧断后可用铜丝代替
二、填空题（每题5分，共4题，20分）
13．我市交通道路上使用了风光互补LED路灯，其外形和电路原理如图所示。白天，风力发电机或太阳能电板给蓄电池充电，此时“蓄电池”是电路的_______(电源、用电器、开关)。一套风光互补路灯中两只LED灯并联连接，灯上标有“24V 60W”字样，两个LED灯正常发光时，通过光控开关S的电流为_______A。这套LED路灯与一只420W的传统路灯发光亮度相同，那么用500套风光互补路灯替换传统路灯，每天正常工作10小时可节约电能应_______kW·h。
14．如图所示的电路中，要使R1、R2并联，应闭合的开关是_____（选填“S1”、“S2”、“S3”）。
15．一只电压表有0～3 V和0～15 V两个量程，小明在某次实验中使用的是0～3 V量程，但他错从0～15 V量程的刻度盘上读出电压值为6.5 V，则实际测得的电压应是_____V．
16．为了描述燃料的燃烧特性，我们把燃料_____燃烧放出的热量 Q 与燃料质量 m 的比，叫做这种燃料的热值。在物理学中常用_____来描述不同物质的吸热能力。
三、实验题（共12分）
17．（4分）用图甲所示的电路图测量某电阻丝的电阻，电源电压为3V，滑动变阻器最大值是20Ω。
(1)根据电路图，请你用笔画线代替导线，将图乙中的器材连接成完整的电路（要求滑动变阻器滑片向右移动时，电流表示数增大）；
（______）
(2)闭合开关，滑片P向右缓慢移动时，发现电流表示数逐渐变大，电压表示数始终为零，可能是电阻丝发生了___________（选填“短路”或“断路”故障）；
(3)故障排除后调节滑片P的位置，读取了对应的电压电流的数值，并记录在表中。由表可知，电阻丝的阻值是___________Ω；
(4)为了测量“额定电压为3.8V，额定电流小于0.6A的小灯泡”的额定功率，除了将图中的电阻丝换成小灯泡外，还必须___________（选填“增大”或“减小”）电源电压，并更换___________（选填“电压表”或“电流表”）的量程；
(5)电路改进并正确操作，当电压表的示数为3.8V时，电流表的示数如图丙所示，小灯泡的额定功率是_______W。
18．（4分）小美利用如图甲电路探究电流跟电阻的关系，已知电源电压为6V且保持不变，实验用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω。
(1)实验中多次改变R的阻值，调节滑动变阻器，使电压表示数保持不变，记下电流表的示数，得到如图丙I-R图像。
①由实验图像可得出的结论：_________。
②上述实验中，小明利用5Ω的电阻完成实验后，接下来的操作是：将10Ω的电阻接入电路中，闭合开关，向_____（选填“左”或“右”）移动滑片，使电压表示数为_____V，读出电流表的示数。
(2)为完成整个实验，根据上述定值电阻，应选择最大阻值至少为_____Ω的滑动变阻器，若实验室只有标有“50Ω 0.3A”的滑动变阻器，上述定值电阻中有_____个不能够完成上述试验。
(3)小勇接着又找来小灯泡，利用原电路进行“测量灯泡电阻大小”的实验。小勇调节滑动变阻器，进行多次试验，每次得到灯泡的电阻不同，于是他求出了灯泡电阻的平均值作为灯泡的电阻，你认为他的做法是__________（选填“对”或“错”），理由是：___________。
(4)本实验用到的科学研究方法是__________。
19．（4分）某同学用满足实验要求的电源（电压保持不变不变）、电压表、电流表、滑动变阻器、开关和阻值分别为5Ω和10Ω定值电阻R，探究“通过导体电流大小与导体电阻大小的关系”并画出实验电路图如图所示。
（1）以下是他的部分实验步骤，请你帮他补充完整：
①按电路图连接实物电路，先将5Ω的电阻接入电路，闭合开关，调节滑动变阻器使电压表的示数为3V，记下电流表示数I1，断开开关S；
②用10Ω的电阻替换5Ω的电阻接入电路，闭合开关S，_______，记下电流表的示数I2，断开开关S；
（2）由I2_______I1 （选填“=”或“≠”），可以验证“通过导体电流大小与导体电阻大小有关”。
四、作图题（共16分）
20．（8分）图是部分照明电路．用笔画线代替导线，将开关和电灯接入照明电路．
（________________）
21．（8分）如图甲是小明家里经常使用的一个插线板，插线板上的指示灯在开关断开时不发光，插孔也不能提供工作电压；而在开关闭合时指示灯发光，插孔也可以提供工作电压。请你在图乙中画出开关、指示灯和插孔的连接方式，并把接线板与电源线接通。
（_____）
五、计算题（共22分）
22．（10分）如图所示，工人用斜面向上、大小为500N的推力，将重800N的货物从A点匀速推至B点；再用100N的水平推力使其沿水平台面匀速运动5s，到达C点．已知AB长3m，BC长1.2m，距地面高1.5m．试问：
（1）利用斜面搬运货物主要是为了______________；
（2）货物在水平面上运动的速度为多少________？
（3）水平推力做功的功率为多少 _________？
（4）斜面的机械效率为多少___________？
23．（12分）如图是一栋大楼的快速升降观光电梯，40 秒时间即可匀速到达 100 米高的平台，每次可运送游客 15 人。请根据下表所列的电梯铭牌中的参数，计算在电梯满载游客从地面上升到观光平台的过程中，求：
（1）电动机消耗的电能（电动机的额定功率可视为电梯满载时的功率）；
（2）若平均每位游客的质量为 60kg，电梯的效率。（g 取 10N/kg）
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、A
3、B
4、B
5、B
6、D
7、D
8、A
9、B
10、B
11、A
12、B
二、填空题（每题5分，共4题，20分）
13、用电器 5 1500
14、S1、S3
15、1.3
16、完全 比热容
三、实验题（共12分）
17、 短路 5 增大 电压表 1.14
18、电压一定时，通过导体的电流与它的电阻成反比 右 2.5 35 1 错误 灯丝电阻受温度的影响 控制变量法
19、调节滑动变阻器滑片使电压表示数仍为3 V ≠
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、省力 0.24m/s 24W 80%．
23、（1）1.8×106J（2）50%
次数
第1次
第2次
第3次
U/V
0.8
1.0
1.6
I/A
0.16
0.20
0.32
额定载客
15人
自重（质量）
600kg
电动机额定功率
45kW
额定电压
380V
