2023-2024学年广东省广州市第三中学物理九上期末监测试题含答案

这是一份2023-2024学年广东省广州市第三中学物理九上期末监测试题含答案，共9页。试卷主要包含了在生活中，我们会遇到这些情况，关于家庭电路，下列说法正确的是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
考生须知：
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、选择题（每题1分，共30题，30分）
1．下列数据中与实际相符的是（ ）
A．重庆夏天的室外温度为60℃
B．人体的电阻约为10Ω
C．人体的安全电压不高于36V
D．正常工作的家用电冰箱的电流约为10A
2．随着人民生活水平的提高，家用电器的种类和数目在不断增加，这给我们的生活带来方便的同时也带来了安全隐患，生活中下列做法正确的是（ ）
A．为了在电流过大时能自动切断电路，空气开关应串联在电路中
B．使用试电笔时，手指不能碰到金属笔卡，以免触电
C．在不断开电源的情况下，只要人不与地面接触就不会触电
D．长时间不看电视时，只用遥控器关闭电视机即可
3．如图甲所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压不变。闭合开关S后，将滑片P从a端缓慢移到b端，记录多组电流表示数I和对应电压表示数U的数据，画出此过程的完整I-U图像如图乙所示，则下列结论正确的是（ ）
A．电源电压为4VB．R2的电功率一直在变大
C．电路的最大功率为3. 6 WD．图乙中C点是滑片位于中点时的状态
4． “二十四节气”是中华民族智慧的结晶，有关节气的谚语，下列分析正确的是（ ）
A．“寒露不算冷，霜降变了天”，霜的形成是液化现象
B．“立冬交十月，小雪地封严”，雪的形成是升华现象
C．“小寒冻土，大寒冻河”，河水结冰是凝固现象
D．“打春阳气转，雨水沿河边”，雨的形成是凝固现象
5．在体育竞赛中，经常有运动员受伤，医护人员常用蒸发较快的复方氯乙烷喷雾作麻醉剂，喷在运动员受伤部位，使得皮肤快速冷却．在一段时间内失去疼痛感，从而可以继续比赛，这是由于复方氯乙烷喷雾
A．升华吸热B．凝华放热C．液化放热D．汽化吸热
6．利用如图所示的电路“探究影响电阻大小的因素”，则说法中正确的是（ ）
A．该实验运用了转换法
B．利用该电路只能探究电阻与长度的关系
C．将电流表换成小灯泡，实验效果会更明显
D．用电流表示数反映电阻大小，说明电阻大小与电流有关
7．关于温度、内能和热量的说法正确的是（ ）
A．南极的冰山肯定没有内能B．物体吸收热量其温度可能不变
C．温度越高的物体内能越大D．物体的内能越大所含热量越多
8．关于温度、内能和热量，下列说法正确的是（ ）
A．物体内能减少时，一定对外做功
B．温度高的物体含有的热量比温度低的物体多
C．温度高的物体，内能一定大
D．物体内能增加时，温度不一定升高
9．在生活中，我们会遇到这些情况：①控制灯的开关中两个线头相碰；②插座中分别与火线和零线连接的两个线头相碰；③电路中增加了大功率的用电器；④插头与插座接触不良。在上述情况中，可能引起家庭电路中空气开关跳闸的是（ ）
A．①和②B．②和③C．③和④D．①和④
10．关于家庭电路，下列说法正确的是
A．我国家庭电路的电压是110V
B．家庭电路中电流过大时，空气开关会自动断开

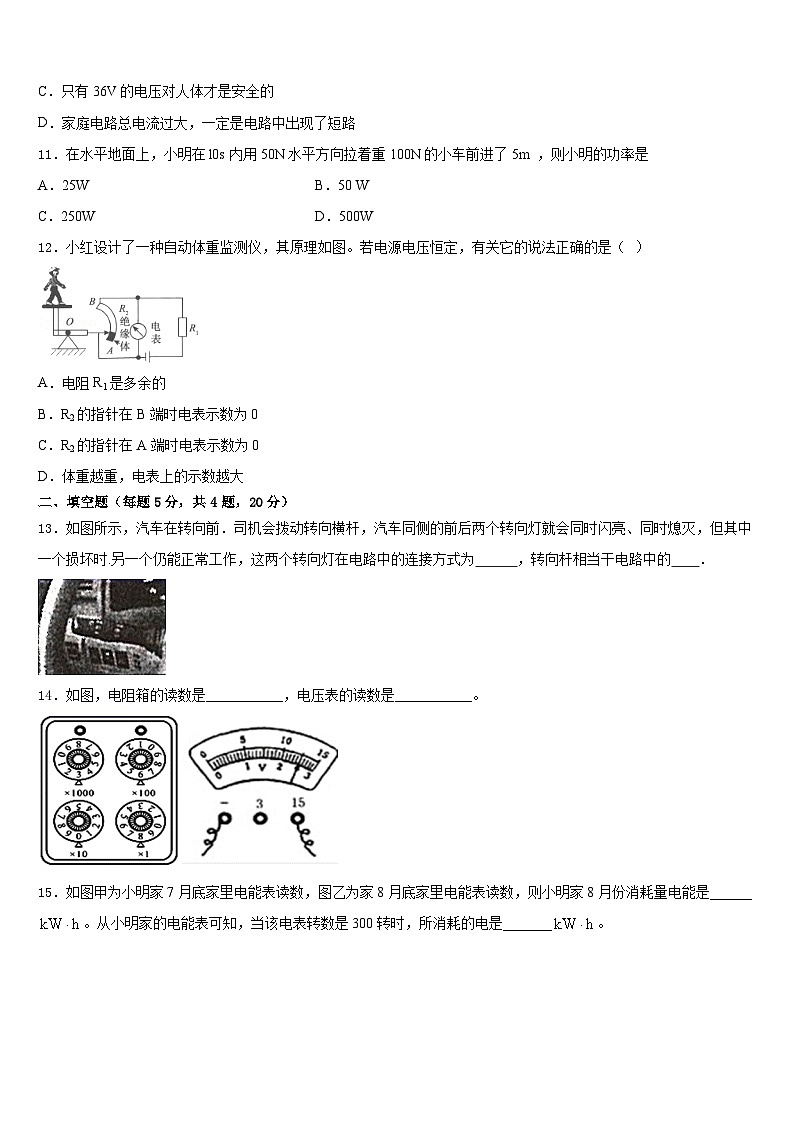

C．只有36V的电压对人体才是安全的
D．家庭电路总电流过大，一定是电路中出现了短路
11．在水平地面上，小明在l0s内用50N水平方向拉着重100N的小车前进了5m ，则小明的功率是
A．25WB．50 W
C．250WD．500W
12．小红设计了一种自动体重监测仪，其原理如图。若电源电压恒定，有关它的说法正确的是（ ）
A．电阻R1是多余的
B．R2的指针在B端时电表示数为0
C．R2的指针在A端时电表示数为0
D．体重越重，电表上的示数越大
二、填空题（每题5分，共4题，20分）
13．如图所示，汽车在转向前．司机会拨动转向横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭，但其中一个损坏时.另一个仍能正常工作，这两个转向灯在电路中的连接方式为 ，转向杆相当干电路中的 ．
14．如图，电阻箱的读数是___________，电压表的读数是___________。
15．如图甲为小明家7月底家里电能表读数，图乙为家8月底家里电能表读数，则小明家8月份消耗量电能是______。从小明家的电能表可知，当该电表转数是300转时，所消耗的电是_______。
16．如图所示的实验表明：电磁铁的________越多，则磁性越强。此外，磁性强弱还跟电流大小有关，当图中的变阻器滑片向右移，则电磁铁吸引的钉子数都将________(填“增加”或“减少”）。
三、实验题（共12分）
17．（4分）在“测量滑轮组机械效率”的实验中，小兵与同学们用同一滑轮组进行了三次实验（如图所示），实验数据记录如下表。
(1)实验中应沿竖直方向匀速拉动弹簧测力计，并用_____测出物体上升的高度。
(2)表格中编号①处数据为_____，编号②处数据为_____。
(3)分析数据可得结论：使用同一滑轮组提升不同物重至同一高度，提升的物重增加时，所做的额外功_____（选填“变大”“变小” 或“不变”）。
(4)分析数据可得结论：使用同一滑轮组，滑轮组的机械效率与物重的关系可能比较符合的图是（______）
(5)若将此滑轮组换一种绕绳方法，不计绳重及摩擦，提升相同的物体时，滑轮组的机械效率 _____（选填“改变”或“不变”）
18．（4分）某同学用如图所示的实验装置探究电流通过导体产生的热量与哪些因素有关，两个透明容器中封闭着等量的空气．
(1)通电后透明容器中电阻丝的内能增大是通过____________(选填“做功”或“热传递”)方式改变的．
(2)观察图甲中的A、B管，在通电时间相等时，发现B管液面上升得更高，表明电流通过导体产生的热量多少与___________有关．
(3)采用图乙中的实验装置探究“电流产生的热量跟电流是否有关”时，右边透明容器中应该选用阻值为______Ω的电阻丝．
(4)能用图乙中的实验结论解释的现象是______(填序号)．
①电炉丝通过导线连接到电路里，电炉丝热得发红而导线几乎不发热．
②电风扇通过导线连接到电路里，导线几乎不发热．电热水壶通过同样的导线连接到电路里，导线明显发热．
③冬天在房间里使用电取暖器时，通电越久，房间里温度会越高．
19．（4分）小宁测量小灯泡的电功率，已知小灯泡的额定电压为2.5V，电源电压为4.5V。
（1）小宁连接了如图所示的电路，闭合开关后会出现（_______）
A．小灯泡发光 B．电压表有示数
C．电流表有示数 D．电压表无示数
（2）小宁改正错误后将电路重新连接，闭合开关，看到小灯泡非常亮，随后灯泡熄灭，小宁仔细观察小灯泡，发现灯丝烧断。小宁在操作过程中的不当之处是____________。
（3）小宁同学解决问题后，完成实验，记录的数据如下表：
小宁对实验数据进行了计算分析发现，当小灯泡两端的电压增大时，通过它的电流增大，小灯泡消耗的电功率增大，灯泡的亮度越亮，这说明灯泡的亮度取决于它的_______（选填“额定功率”或“实际功率”）；小宁根据实验数据又绘制了小灯泡的图像，根据图像，得出小灯泡的额定功率是______W。
四、作图题（共16分）
20．（8分） (1)请根据小磁针静止时的情况，在图中给通电螺线管绕线，并给磁感线画上方向_____；

(2)请用笔面线表示导线，将图中的电灯、开关和插座（插座准备接大功率用电器）接入家庭电路中_____；
(3)将如图所示电水壶的3条接线按照安全用电的原则用平直的线对应连接到插头上_____。
21．（8分）如图所示为测量小灯泡电阻实验电路图，请在圆圈中填入合适的电表符号，并在虚线框画出滑动变阻器，使滑片向左移动，灯泡变亮。
（____）
五、计算题（共22分）
22．（10分）如图所示电路中，电源电压恒为15V，电阻R1为10Ω，同时闭合开关S1、S2时，电流表的示数为2.5A．求：
（1）通过电阻R1的电流
（2）电阻R2的阻值．
23．（12分）如图所示，电源电压保持不变。小灯泡L标有“2.5 V 0.625 W”字样，滑动变阻器R1的最大值为30 Ω，定值电阻R2＝30 Ω。忽略温度对灯丝电阻的影响。请解答下列问题。
(1)小灯泡灯丝的电阻是多少？
(2)将开关全部闭合，当变阻器的滑片P移到中点时，电流表示数为0.45 A。则电压表的示数是多少？
(3)只闭合开关S，移动滑片P使小灯泡正常发光，则此时滑动变阻器消耗的电功率是多少？
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、A
3、C
4、C
5、D
6、A
7、B
8、D
9、B
10、B
11、A
12、B
二、填空题（每题5分，共4题，20分）
13、并联 开关
14、3608Ω 12.5V
15、150 0.5
16、线圈匝数 减少
三、实验题（共12分）
17、刻度尺 2.2 变大 B 不变
18、做功 电阻 5 ②（或②③）
19、B 闭合开关前，滑动变阻器滑片未滑到阻值最大处 实际功率 0.625
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、(1) 1.5A； (2) 15Ω；
23、 (1)10；(2)4.5V；（3）0.5W
次数
钩码重/N
钩码上升距离/cm
弹簧测力计示数/ N
弹簧測力计升距离/cm
机械效率
1
2
10
0.8
30
83.3%
2
4
10
1.5
30
①
3
6
10
②
30
90.9%
次数
电压U/V
电流I/A
电功率P/W
灯泡亮度
1
1.5
0.18
0.27
发光较暗
2
2.5
正常发光
3
3.0
0.28
0.84
发光很亮
