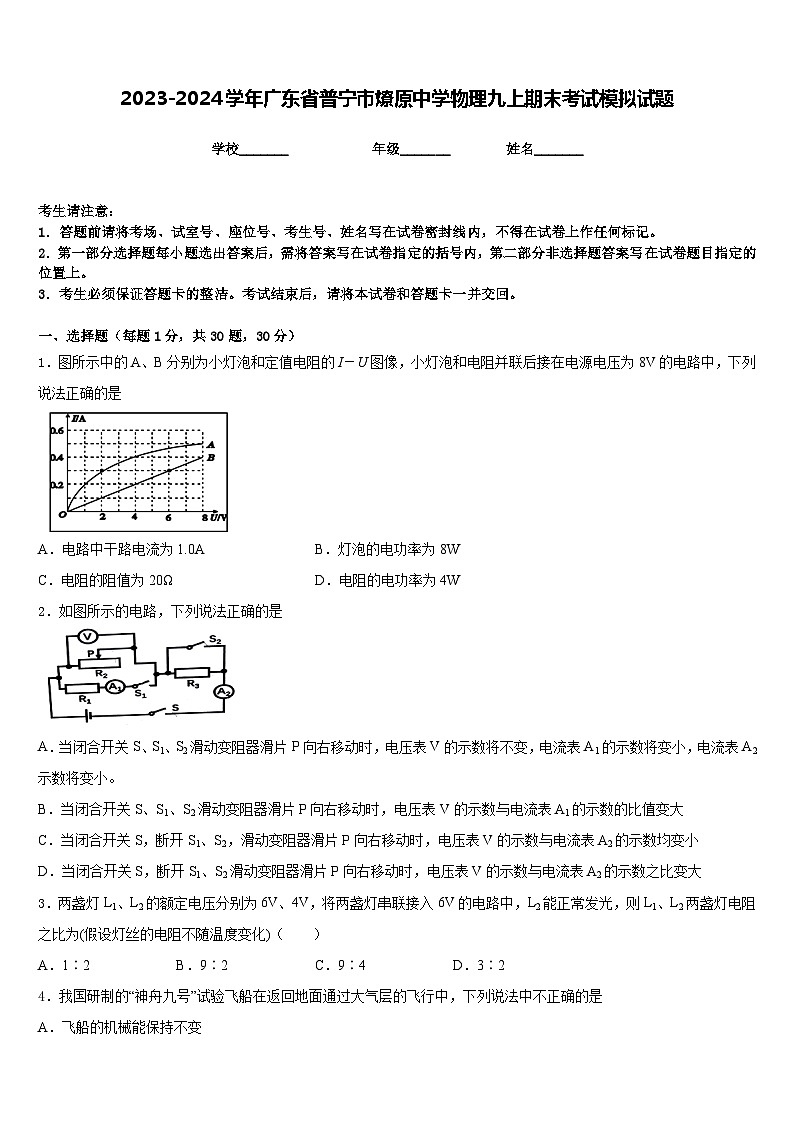

2023-2024学年广东省普宁市燎原中学物理九上期末考试模拟试题含答案

这是一份2023-2024学年广东省普宁市燎原中学物理九上期末考试模拟试题含答案，共9页。试卷主要包含了考生必须保证答题卡的整洁，在国际单位制中,电功的单位是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
考生请注意：
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．图所示中的A、B分别为小灯泡和定值电阻的I－U图像，小灯泡和电阻并联后接在电源电压为8V的电路中，下列说法正确的是
A．电路中干路电流为1.0AB．灯泡的电功率为8W
C．电阻的阻值为20ΩD．电阻的电功率为4W
2．如图所示的电路，下列说法正确的是
A．当闭合开关S、S1、S2滑动变阻器滑片P向右移动时，电压表V的示数将不变，电流表A1的示数将变小，电流表A2示数将变小。
B．当闭合开关S、S1、S2滑动变阻器滑片P向右移动时，电压表V的示数与电流表A1的示数的比值变大
C．当闭合开关S，断开S1、S2，滑动变阻器滑片P向右移动时，电压表V的示数与电流表A2的示数均变小
D．当闭合开关S，断开S1、S2滑动变阻器滑片P向右移动时，电压表V的示数与电流表A2的示数之比变大
3．两盏灯L1、L2的额定电压分别为6V、4V，将两盏灯串联接入6V的电路中，L2能正常发光，则L1、L2两盏灯电阻之比为(假设灯丝的电阻不随温度变化)（ ）
A．1∶2B．9∶2C．9∶4D．3∶2

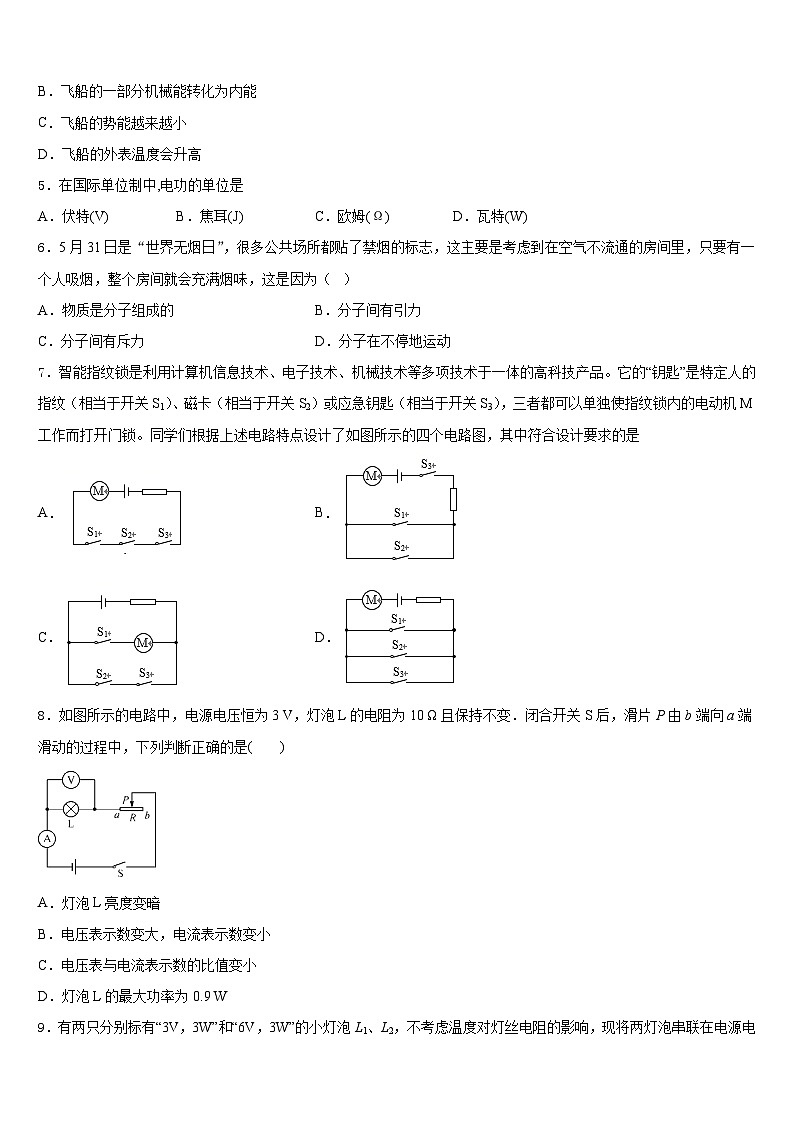

4．我国研制的“神舟九号”试验飞船在返回地面通过大气层的飞行中，下列说法中不正确的是
A．飞船的机械能保持不变
B．飞船的一部分机械能转化为内能
C．飞船的势能越来越小
D．飞船的外表温度会升高
5．在国际单位制中,电功的单位是
A．伏特(V)B．焦耳(J)C．欧姆(Ω)D．瓦特(W)
6．5月31日是“世界无烟日”，很多公共场所都贴了禁烟的标志，这主要是考虑到在空气不流通的房间里，只要有一个人吸烟，整个房间就会充满烟味，这是因为（ ）
A．物质是分子组成的B．分子间有引力
C．分子间有斥力D．分子在不停地运动
7．智能指纹锁是利用计算机信息技术、电子技术、机械技术等多项技术于一体的高科技产品。它的“钥匙”是特定人的指纹（相当于开关S1）、磁卡（相当于开关S2）或应急钥匙（相当于开关S3），三者都可以单独使指纹锁内的电动机M工作而打开门锁。同学们根据上述电路特点设计了如图所示的四个电路图，其中符合设计要求的是
A．B．
C．D．
8．如图所示的电路中，电源电压恒为3 V，灯泡L的电阻为10 Ω且保持不变．闭合开关S后，滑片P由b端向a端滑动的过程中，下列判断正确的是( )
A．灯泡L亮度变暗
B．电压表示数变大，电流表示数变小
C．电压表与电流表示数的比值变小
D．灯泡L的最大功率为0.9 W

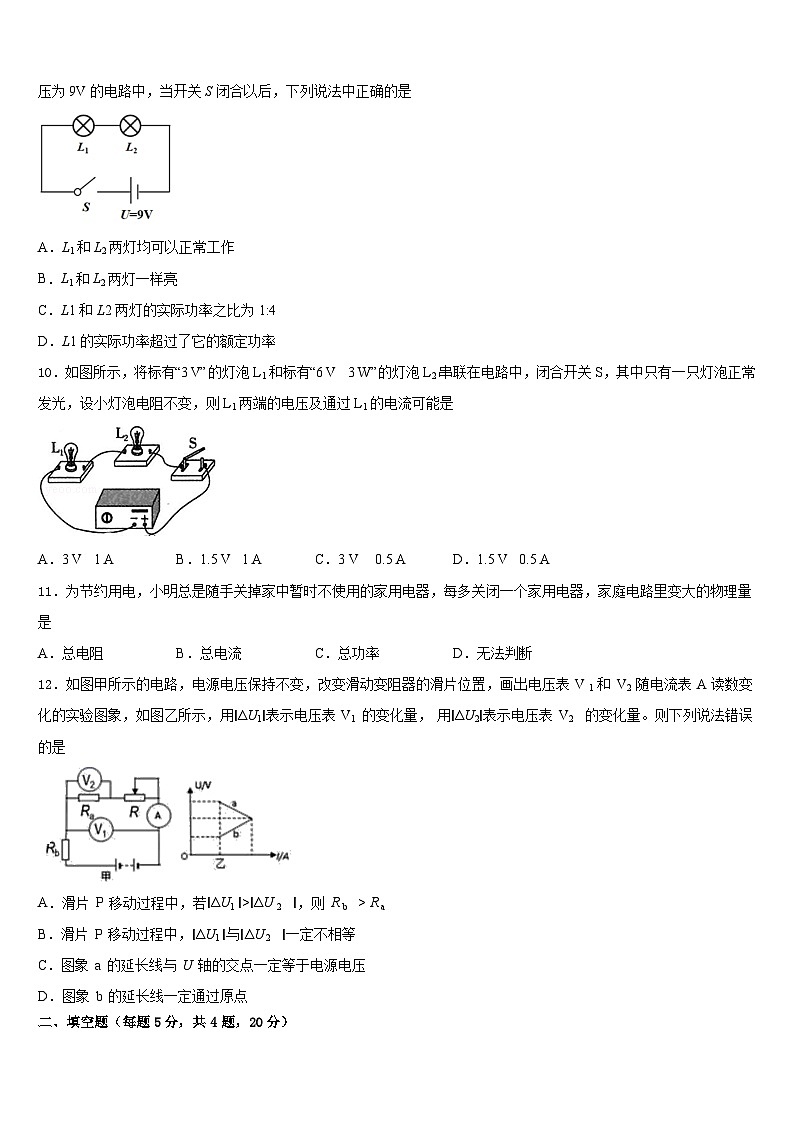

9．有两只分别标有“3V，3W”和“6V，3W”的小灯泡L1、L2，不考虑温度对灯丝电阻的影响，现将两灯泡串联在电源电压为9V的电路中，当开关S闭合以后，下列说法中正确的是
A．L1和L2两灯均可以正常工作
B．L1和L2两灯一样亮
C．L1和L2两灯的实际功率之比为1:4
D．L1的实际功率超过了它的额定功率
10．如图所示，将标有“3 V”的灯泡L1和标有“6 V 3 W”的灯泡L2串联在电路中，闭合开关S，其中只有一只灯泡正常发光，设小灯泡电阻不变，则L1两端的电压及通过L1的电流可能是
A．3 V 1 AB．1.5 V 1 AC．3 V 0.5 AD．1.5 V 0.5 A
11．为节约用电，小明总是随手关掉家中暂时不使用的家用电器，每多关闭一个家用电器，家庭电路里变大的物理量是
A．总电阻B．总电流C．总功率D．无法判断
12．如图甲所示的电路，电源电压保持不变，改变滑动变阻器的滑片位置，画出电压表 V 1 和 V2 随电流表 A读数变化的实验图象，如图乙所示，用∣ΔU1∣表示电压表 V1 的变化量， 用∣ΔU2∣表示电压表 V2 的变化量。则下列说法错误的是
A．滑片 P 移动过程中，若∣ΔU1 ∣>∣ΔU 2 ∣，则 R b > R a
B．滑片 P 移动过程中，∣ΔU1 ∣与∣ΔU 2 ∣一定不相等
C．图象 a 的延长线与 U 轴的交点一定等于电源电压
D．图象 b 的延长线一定通过原点
二、填空题（每题5分，共4题，20分）
13．如图所示，张华用水平推力F推放在水平地面上的木箱如图1，在此过程中，推力F的大小随时间t变化的情况如图2所示，木箱运动速度v的大小随时间t变化的情况如题3图所示，0～1s内则推力对木箱做功___J；1-3s内木箱重力对木箱做的功是____J；3～5s内推力做功的功率为____W。
14．在如图所示的电路中，电源两端的电压及灯丝电阻恒定不变，闭合开关S1、S2，两个小灯泡均能发光，甲、乙两块电压表示数之比为3：2，L1、L2两灯泡的电阻之比为_____；断开开关S1、S2，将甲、乙两块电压表更换为电流表之后，仅闭合开关S1，两个小灯泡仍均能发光，则甲、乙两块电流表示数之比为_____。
15． “悬浮灯泡”能够悬浮发光，如图甲所示。图甲中的基座内有一个电磁铁，而悬浮的灯泡内部装有用闭合线圈连接的LED灯和条形磁铁，其内部结构如图乙所示：
(1)当基座内电路接通电源后，灯泡能悬浮在空中是因为_____；
(2)乙图中的电源左端为_____极；
(3)若要使灯泡悬浮的高度增加，除调节滑动变阻器阻值外，你还可以采取的办法是_____。
16．氢气的热值为1.4108J/kg，其表示的物理意义是______；完全燃烧0.5kg的氢气可放出热量______J；若一罐氢气用去一半，剩余氢气的热值为______。
三、实验题（共12分）
17．（4分）宁宁测量龟山叶腊石的密度，进行了如下实验：
（1）将天平放在____桌面上，游码放在标尺左端的零刻度线处，发现指针静止时如图甲所示，应将天平的平衡 螺母向_________端调，使横梁平衡；
（2）如图乙所示，叶腊石的质量为_____g。
（3）将叶腊石放入盛有 50 mL 水的量筒中，静止时液面如图丙所示，则叶腊石的密度为_____g/cm3；
（4）细心的宁宁发现他测量使用的其中一个砝码磨损 因此判断得到的密度值_____（选填“偏大”“不变” 或“偏小”）。
（5）宁宁根据多次所测数据，在丁图上描出对应的点（用“”表示），接着他又换用另一石块重复了上述实验，将所测数据在图上又描出了 对应的点（用“·”表示）；由图像可以判断ρ叶腊石_______________ ρ石块（选填“大于”、“等于”或“小于”）。
18．（4分）在“测量小灯泡电功率”的实验中，电源电压为3V，小灯泡额定电压为2.5V。
(1)图甲是小明同学已连接的电路，有一根导线的一个接头接错，请在需要改动的导线上打“×”，并在图上用笔画线改正。
（__________________）
(2)小明连接好电路后，闭合开关，逐渐减小滑动变阻器接入电路的阻值，发现小灯泡始终不亮，电压表有示数，电流表指针几乎不偏转，出现此现象的原因可能是__；
(3)排除故障后，闭合开关进行实验，电压表示数为2V。为测量灯泡的额定功率，应将滑动变阻器的滑片P向____(选填“左”或“右”)端滑动，直到电压表示数为2.5V，并做好数据记录；图乙的U-I图象是小明根据多组实验数据绘制的，根据图象可得小灯泡正常发光时的额定功率是______W。
(4)完成实验后，爱动脑筋的小明又想出一种测量小灯泡额定功率的方法，添加电阻箱R1和单刀双掷开关S2，设计了如图丙所示的电路，请将以下实验步骤补充完整。
①检查电路无误后，闭合开关S1，将开关S2拨至“1”，调节滑动变阻器滑片直至电压表示数为U额；
②再将开关S2拨至“2”，滑动变阻器滑片的位置___(选填“左移”、“右移”或“不动”)，改变电阻箱R1的阻值，使电压表示数仍为U额，读取电阻箱的数值为R0；
③小灯泡的额定功率：P额=______。(用U额、R0表示)
19．（4分）某同学在做“测量小灯泡的电功率”实验时，选取两节干电池作为电源，使用的小灯泡额定电压为。
（1）请用笔画线代替导线，将图甲所示的电路连接完整；
（_____）
（2）电路连接完成后，闭合开关，他发现灯泡不发光，电流表示数不为零，电压表示数为零，则该故障可能是由于灯泡_____（选填“断路”或“短路”）引起的；
（3）故障排除后重新闭合开关，移动滑动变阻器滑片到某一位置时，电压表的示数如图乙所示，此时灯泡两端电压为_____；若要使灯泡正常发光，他应将图甲中滑片向_____（选填“A”或“B”）端移动；
（4）移动滑片，使电压表示数为_____，此时电流表的示数如图丙所示，则灯泡的额定功率是_____。
四、作图题（共16分）
20．（8分）图是部分照明电路．用笔画线代替导线，将开关和电灯接入照明电路．
（________________）
21．（8分）根据下图的实物电路在方框内画出对应的电路图。
（______）
五、计算题（共22分）
22．（10分）如图所示的电路中，电源电压不变．己知R1=20Ω，R2=5Ω．闭合开关S后，电流表的示数为0.3A．求：
（1）电源电压；
（2）电路中的总电流和总电阻．
23．（12分）如图所示,R1=6，当S1闭合，S2、S3断开时，电流表示数为1A；S3闭合，S1、S2断开时，电流表示数为0.2A．求
(1)电源电压
(2)电阻R2的阻值
(3)当S1、S2闭合,S3断开时，电路的总功率
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、D
3、A
4、A
5、B
6、D
7、D
8、D
9、C
10、D
11、A
12、B
二、填空题（每题5分，共4题，20分）
13、0 0 200
14、1：2 1：3
15、灯泡受到的磁力和重力是一对平衡力 负 增加电磁铁线圈的匝数
16、1kg的氢气完全燃烧放出的热量为1.4108J 0.7108J 不变
三、实验题（共12分）
17、水平 右 27.4 2.74 偏大 小于
18、 小灯泡断路 右 0.5 不动
19、 短路 1.8V A 2.5V 0.75W
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）U=6V（2）I= 1.5A R=4Ω
23、（1）6V；（2）24Ω；（3）7.5W
