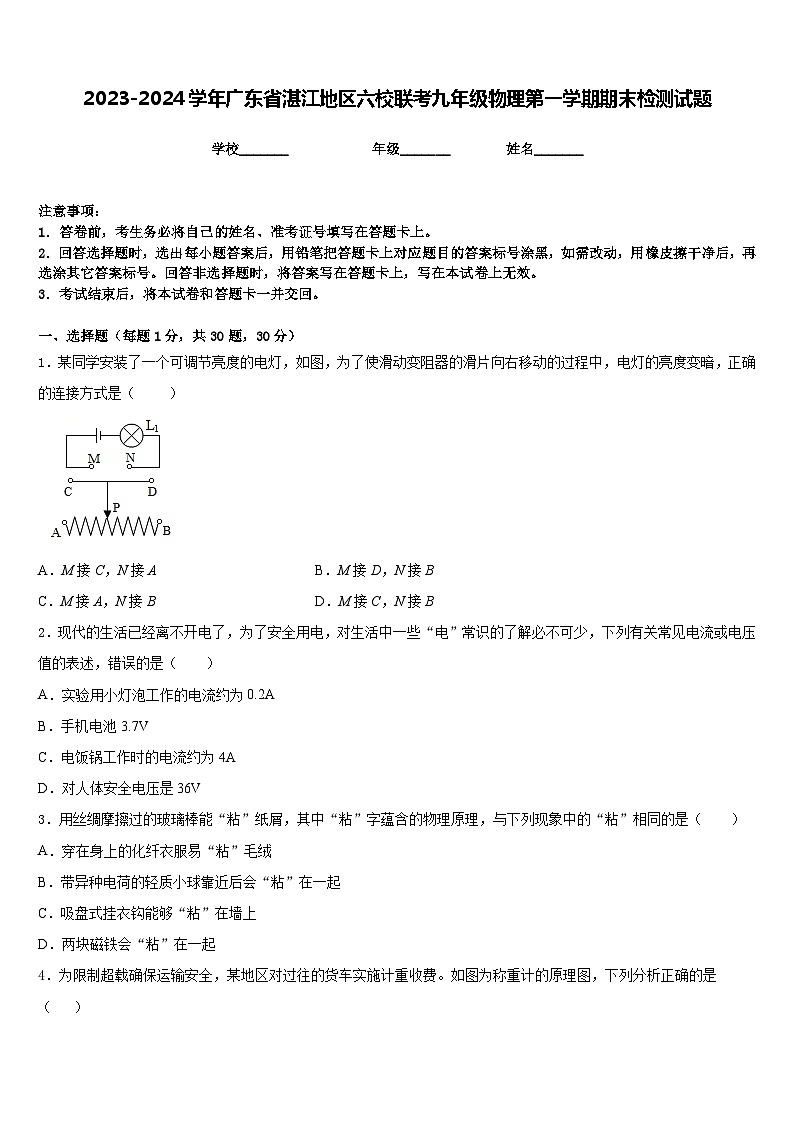

2023-2024学年广东省湛江地区六校联考九年级物理第一学期期末检测试题含答案
展开
这是一份2023-2024学年广东省湛江地区六校联考九年级物理第一学期期末检测试题含答案,共9页。
学校_______ 年级_______ 姓名_______
注意事项:
1.答卷前,考生务必将自己的姓名、准考证号填写在答题卡上。
2.回答选择题时,选出每小题答案后,用铅笔把答题卡上对应题目的答案标号涂黑,如需改动,用橡皮擦干净后,再选涂其它答案标号。回答非选择题时,将答案写在答题卡上,写在本试卷上无效。
3.考试结束后,将本试卷和答题卡一并交回。
一、选择题(每题1分,共30题,30分)
1.某同学安装了一个可调节亮度的电灯,如图,为了使滑动变阻器的滑片向右移动的过程中,电灯的亮度变暗,正确的连接方式是( )
A.M接C,N接AB.M接D,N接B
C.M接A,N接BD.M接C,N接B
2.现代的生活已经离不开电了,为了安全用电,对生活中一些“电”常识的了解必不可少,下列有关常见电流或电压值的表述,错误的是( )
A.实验用小灯泡工作的电流约为0.2A
B.手机电池3.7V
C.电饭锅工作时的电流约为4A
D.对人体安全电压是36V
3.用丝绸摩擦过的玻璃棒能“粘”纸屑,其中“粘”字蕴含的物理原理,与下列现象中的“粘”相同的是( )
A.穿在身上的化纤衣服易“粘”毛绒
B.带异种电荷的轻质小球靠近后会“粘”在一起
C.吸盘式挂衣钩能够“粘”在墙上
D.两块磁铁会“粘”在一起

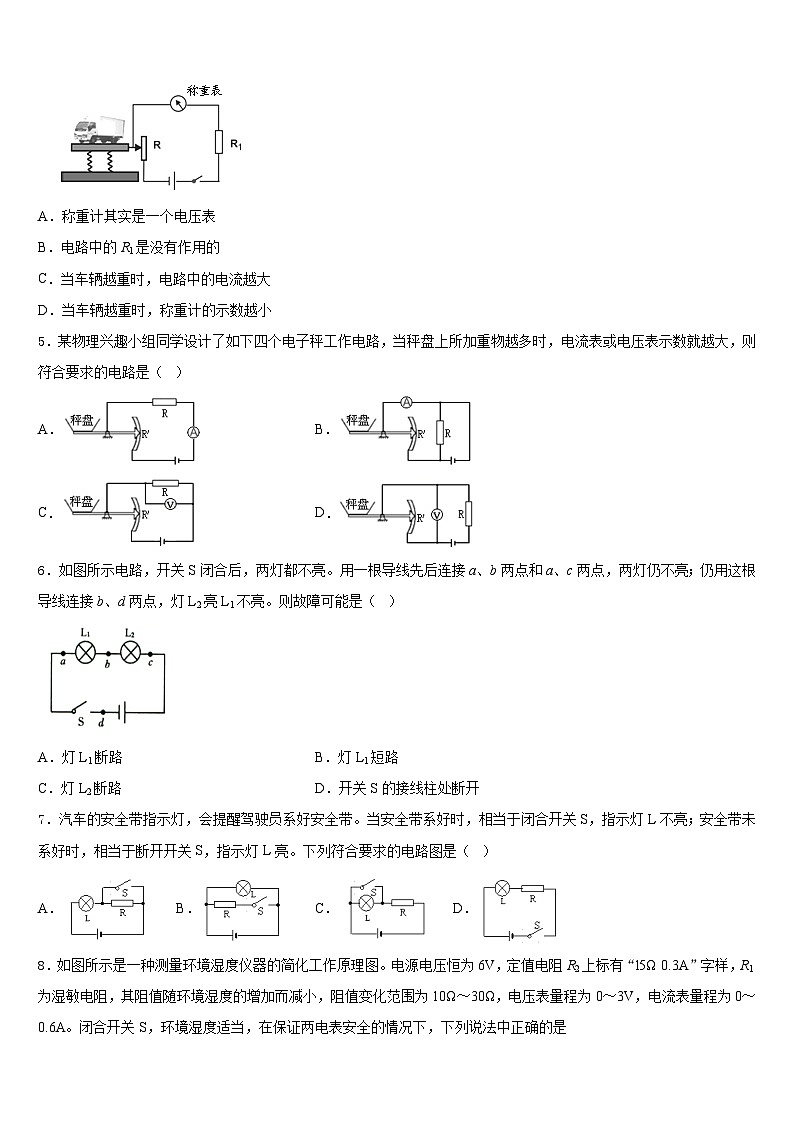

4.为限制超载确保运输安全,某地区对过往的货车实施计重收费。如图为称重计的原理图,下列分析正确的是( )
A.称重计其实是一个电压表
B.电路中的R1是没有作用的
C.当车辆越重时,电路中的电流越大
D.当车辆越重时,称重计的示数越小
5.某物理兴趣小组同学设计了如下四个电子秤工作电路,当秤盘上所加重物越多时,电流表或电压表示数就越大,则符合要求的电路是( )
A.B.
C.D.
6.如图所示电路,开关S闭合后,两灯都不亮。用一根导线先后连接a、b两点和a、c两点,两灯仍不亮;仍用这根导线连接b、d两点,灯L2亮L1不亮。则故障可能是( )
A.灯L1断路B.灯L1短路
C.灯L2断路D.开关S的接线柱处断开
7.汽车的安全带指示灯,会提醒驾驶员系好安全带。当安全带系好时,相当于闭合开关S,指示灯L不亮;安全带未系好时,相当于断开开关S,指示灯L亮。下列符合要求的电路图是( )
A.B.C.D.
8.如图所示是一种测量环境湿度仪器的简化工作原理图。电源电压恒为6V,定值电阻R2上标有“l5Ω 0.3A”字样,R1为湿敏电阻,其阻值随环境湿度的增加而减小,阻值变化范围为10Ω~30Ω,电压表量程为0~3V,电流表量程为0~0.6A。闭合开关S,环境湿度适当,在保证两电表安全的情况下,下列说法中正确的是
A.湿度增大时,电压表示数变大
B.湿度增大时,电流表示数减小
C.电流表的变化范围是0.2A~0.24A
D.电路的最大总功率是1.8W
9.小明发现自家客厅的白炽灯比卧室内的白炽灯更亮,对这种现象的判断正确的是( )
A.通过客厅里的白炽灯灯丝的电流大B.客厅里的白炽灯的灯泡发生了短路
C.客厅里的白炽灯两端的电压大D.两只灯泡的实际功率可能相同
10.如图所示,电源电压为6V,定值电阻R=20Ω,在S闭合的情况下,下列说法正确的是
A.不能在ab两点间接入一个电流表
B.在a、b两点间接入一个“3V 0.5A”的小灯泡,小灯泡能正常发光
C.在a、b两点间接入一个10Ω的电阻,电路消耗的电功率为2W
D.在a、b两点间接入一个合适的电压表时,电压表有明显示数
11.关于对公式的理解,下列说法中正确的是( )
A.导体的电阻与加在导体两端的电压成正比
B.导体的电阻与通过导体的电流成反比
C.导体的电阻与加在导体两端的电压成正比,通过导体的电流成反比
D.导体的电阻与加在导体两端的电压、通过导体的电流都无关
12.如图为实验室常用电流表内部构造图,多匝金属线圈悬置在磁体的两极间,线圈与一根指针相连,当线圈中有电流通过时,它受力转动带动指针偏转,便可显出电流的大小。图中与这一过程工作原理相同的是( )
A.B.C.D.
二、填空题(每题5分,共4题,20分)
13.小明同学用一种加热器将质量为500g的冰持续加热熔化直至沸腾,记录并绘制出温度−时间图象如图所示,根据图象可以看出AB段的比热容______CD段的比热容(选填“大于”、“等于”或“小于”),AB段所吸收的热量为______J,BC段所吸收的热量为________J(水的比热容为4.2×103J/(kg⋅℃)).
14.在保证图甲所示测电笔中电路接触良好和氖管可视的情况下,安装时_______(选填“能”或“不能”)调换氖管与电阻的位置,图乙和图丙中正确使用测电笔的是图_______,此时_______(选填“有”或“无”)电流流过人体。
15.过元旦时,妈妈在厨房炖排骨汤,小雪还没进门就闻到了排骨汤的香味,这是一种______现象;这种现象说明___________________。
16.电灯正常工作时会发热发光,这是电流通过电灯(做功)使________转化为________和________。
三、实验题(共12分)
17.(4分)小明用如图所示的装置测量额定电压为2.5V的小灯泡的功率,请完成下列问题:
(1)根据小明设计的实验电路如图甲所示,将如图乙所示的实物连接完整;
(______)
(2)开关S闭合前,应将滑动变阻器的滑片P置于阻值_____________(选填“最大”或“最小”)处;
(3)若开关S闭合后,灯泡不发光,电压表示数为零,电流表有示数,则电路故障可能是灯泡处_________(选填“断路”或“短路”);
(4)断开开关S,排除故障后,再闭合开关S,当滑动变阻器滑片在某位置时,电压表示数如图2甲所示,若要使灯泡正常发光,应将图1甲中滑动变阻器的滑片P向__________(选填“左”或“右”)端移动。当灯泡正常发光时,电流表的示数如图2乙所示,此时通过灯泡的电流__________A,则灯泡的额定功率___________W;
(5)小明利用上述数据还计算出了灯泡正常发光时的电阻___________,他还发现当灯泡两端的电压增大时,灯丝的温度升高,其阻值____________(选填“变大”或“变小”)。
18.(4分)小红利用如1图所示的电路图测量额定电压为2.5V的小灯泡的电功率。
(1)连接电路时,开关应处于_______状态,闭合开关,将滑动变阻器的滑片慢慢向左移动时,将会观察到电流表的示数______,电压表的示数______(后两空均选填“变大”、“变小”或“不变”)。
(2)小红调节滑动变阻器的滑片P,多次进行了小灯泡的电功率的测量。当电流表示数如2图乙所示,通过小灯泡的电流是___________A。
(3)电路连接正确后,从滑动变阻器接入电路的最大阻值开始记录数据,得到小灯泡的I-U图象如3图所示,则小灯泡的额定功率是_________W。由图可知,小灯泡的实际功率随实际电压的增大而_________。
(4)小红在实验中进行了多次测量,其测量目的是(_________)(选填下面的字母)。
A.求出灯泡在不同电压下功率的平均值,这样可以减小误差。
B.找出灯泡的亮度与灯泡实际功率之间的关系。
19.(4分)小明在测定“小灯泡电功率”的实验中,小灯泡额定电压为2.5V、电阻约为10Ω。
(1)电流表的量程应选0~_____A;
(2)请你用笔画线代替导线,将图甲中的实物电路连接完整;(__________)
(3)闭合开关前,图甲中滑动变阻器的滑片P应位于_____(选填“A”或“B”)端;
(4)小明闭合开关后,小明发现电压表电流表均有示数,但小灯泡不亮,经检查,电路连接正确,且各元件完好,那么可能的原因是_____。故障排除后,移动滑片P到某一点时,电压表示数(如图乙所示)为_____V,若他想测量小灯泡的额定功率,应将图甲中滑片P向_____(选填“A”或“B”)端移动,使电压表的示数为2.5V;
(5)小明同学移动滑片P,记下多组对应的电压表和电流表的示数,并绘制成图丙所示的I﹣U图象,根据图象信息,可计算出小灯泡的额定功率是_____W。
四、作图题(共16分)
20.(8分)如下图所示的电路中,有两根导线尚未连接,请用笔画线代替导线补上.补上后要求:①电压表测小灯两端电压;②闭合电键S,向左端移动滑动变阻器的滑片P,小灯变暗.
(_________)
21.(8分)按如图(a)所示的电路图,将图(b)中各元件连接起来(用笔画线表示导线)。
(____________)
五、计算题(共22分)
22.(10分)小洋妈妈在国外旅游时买了一台家用智能电热马桶盖(如图甲),小洋从此立志学好物理,长大后创新设计推进“中国造”图乙是小洋设计的便座加热电路,R1和R2是两个定值电阻(表示两个电热丝),单刀双掷开关S2可接a或b,该电路通过开关S1和S2的不同接法组合,实现“高温挡、中温挡、低温挡”三种加热功能(见下表)
(1)求R1和R2的阻值;
(2)求出表中的Px。
23.(12分)小林同学家用沼气作燃料加热3kg水,其过程中水温随时间的变化情况如图所示.请根据图象及有关信息完成下列问题.[c水=4.2×113J/(kg•℃),q沼气=2.4×117J/ m3]
(1)加热2min水吸收的热量;
(2)如果2min内沼气共完全燃烧1.11m3,求沼气放出的热量;
(3)在这种情况下,该沼气炉的热效率为多少?
参考答案
一、选择题(每题1分,共30题,30分)
1、A
2、D
3、A
4、C
5、D
6、D
7、C
8、C
9、A
10、D
11、D
12、C
二、填空题(每题5分,共4题,20分)
13、小于 5.25×104 1.575×105
14、能 丙 有
15、扩散 分子不停的做无规则运动
16、电能 内能 光能
三、实验题(共12分)
17、 最大 短路 左 0.5 1.25 5 变大
18、断开 变大 变大 0.2 0.625 增大 B
19、0.6 A 滑动变阻器接入电路的阻值过大 2.2 B 0.5
四、作图题(共16分)
20、
21、
五、计算题(共22分)
22、 (1)1100Ω;1100Ω;(2)88W。
23、(1)1.26×115J.(2) 2.4×115J(3)52.5%
S1
断开
断开
闭合
闭合
S2
接b
接a
接a
接b
功率
P0=0
P1=22W
P2=44W
Px
