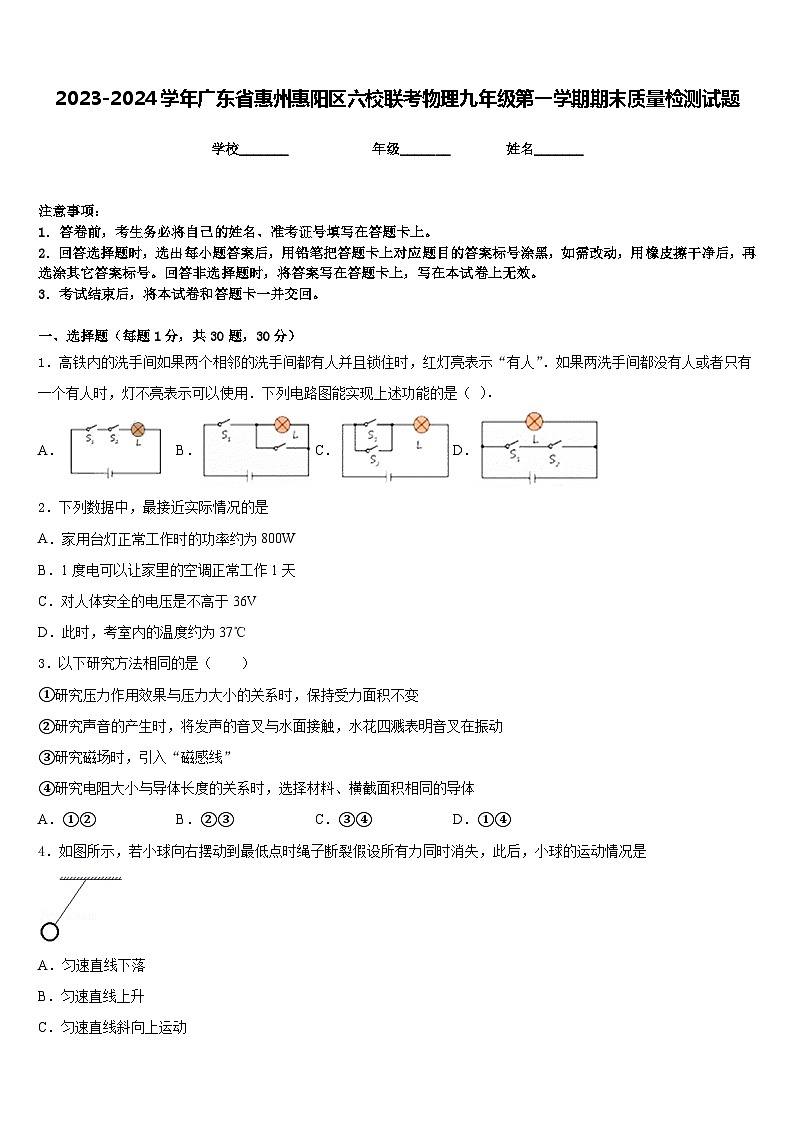

2023-2024学年广东省惠州惠阳区六校联考物理九年级第一学期期末质量检测试题含答案

这是一份2023-2024学年广东省惠州惠阳区六校联考物理九年级第一学期期末质量检测试题含答案，共8页。试卷主要包含了小青把以下物品分成两类等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．高铁内的洗手间如果两个相邻的洗手间都有人并且锁住时，红灯亮表示“有人”．如果两洗手间都没有人或者只有一个有人时，灯不亮表示可以使用．下列电路图能实现上述功能的是（ ）．
A．B．C．D．
2．下列数据中，最接近实际情况的是
A．家用台灯正常工作时的功率约为800W
B．1度电可以让家里的空调正常工作1天
C．对人体安全的电压是不高于36V
D．此时，考室内的温度约为37℃
3．以下研究方法相同的是（ ）
①研究压力作用效果与压力大小的关系时，保持受力面积不变
②研究声音的产生时，将发声的音叉与水面接触，水花四溅表明音叉在振动
③研究磁场时，引入“磁感线”
④研究电阻大小与导体长度的关系时，选择材料、横截面积相同的导体
A．①②B．②③C．③④D．①④
4．如图所示，若小球向右摆动到最低点时绳子断裂假设所有力同时消失，此后，小球的运动情况是
A．匀速直线下落
B．匀速直线上升
C．匀速直线斜向上运动
D．沿水平方向向右做匀速直线运动

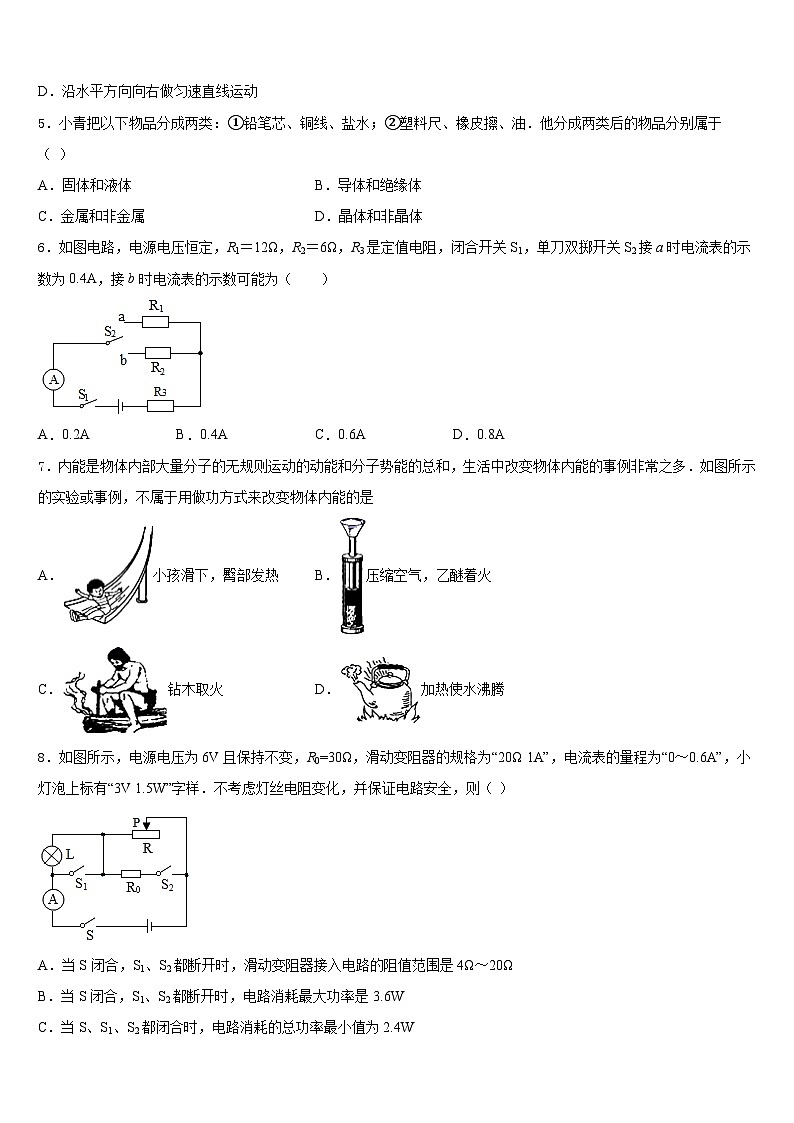

5．小青把以下物品分成两类：①铅笔芯、铜线、盐水；②塑料尺、橡皮擦、油．他分成两类后的物品分别属于（ ）
A．固体和液体B．导体和绝缘体
C．金属和非金属D．晶体和非晶体
6．如图电路，电源电压恒定，R1＝12Ω，R2＝6Ω，R3是定值电阻，闭合开关S1，单刀双掷开关S2接a时电流表的示数为0.4A，接b时电流表的示数可能为（ ）
A．0.2AB．0.4AC．0.6AD．0.8A
7．内能是物体内部大量分子的无规则运动的动能和分子势能的总和，生活中改变物体内能的事例非常之多．如图所示的实验或事例，不属于用做功方式来改变物体内能的是
A．小孩滑下，臀部发热 B．压缩空气，乙醚着火
C．钻木取火D．加热使水沸腾
8．如图所示，电源电压为6V且保持不变，R0=30Ω，滑动变阻器的规格为“20Ω 1A”，电流表的量程为“0～0.6A”，小灯泡上标有“3V 1.5W”字样．不考虑灯丝电阻变化，并保证电路安全，则（ ）
A．当S闭合，S1、S2都断开时，滑动变阻器接入电路的阻值范围是4Ω～20Ω
B．当S闭合，S1、S2都断开时，电路消耗最大功率是3.6W
C．当S、S1、S2都闭合时，电路消耗的总功率最小值为2.4W
D．当S、S1、S2都闭合时，滑动变阻器接入电路的最小阻值是15Ω

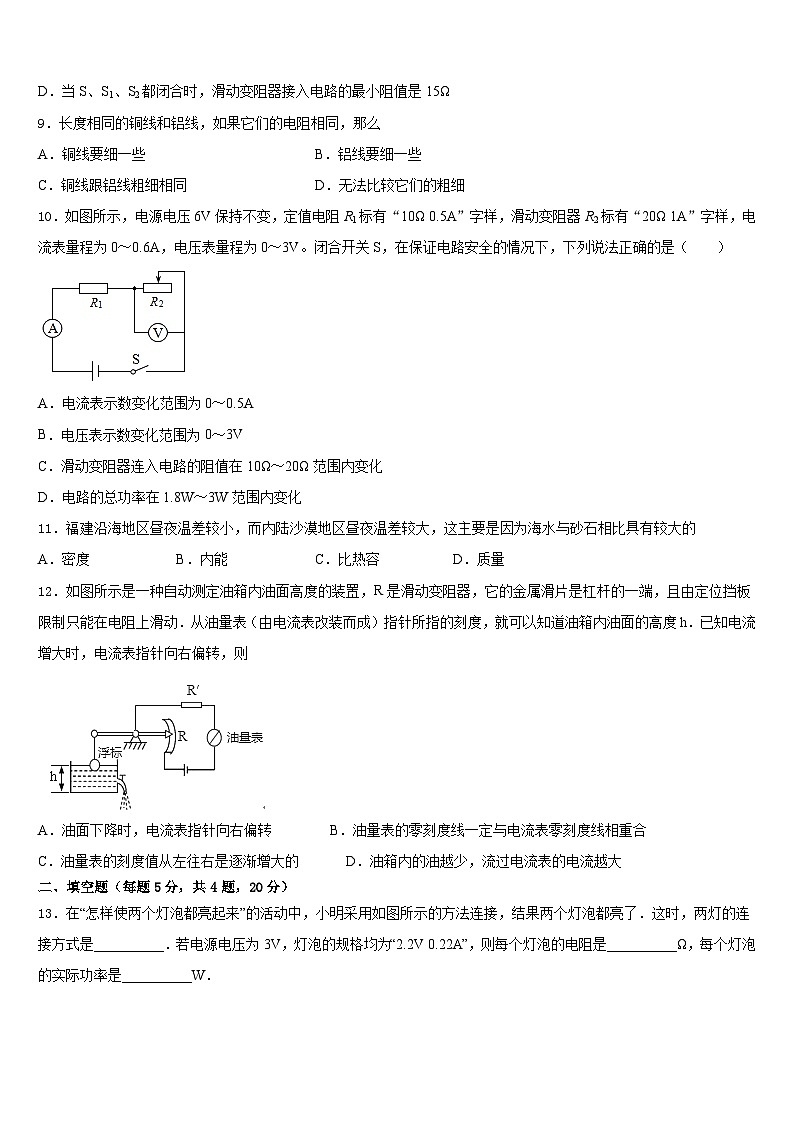

9．长度相同的铜线和铝线，如果它们的电阻相同，那么
A．铜线要细一些B．铝线要细一些
C．铜线跟铝线粗细相同D．无法比较它们的粗细
10．如图所示，电源电压6V保持不变，定值电阻R1标有“10Ω 0.5A”字样，滑动变阻器R2标有“20Ω 1A”字样，电流表量程为0～0.6A，电压表量程为0～3V。闭合开关S，在保证电路安全的情况下，下列说法正确的是（ ）
A．电流表示数变化范围为0～0.5A
B．电压表示数变化范围为0～3V
C．滑动变阻器连入电路的阻值在10Ω～20Ω范围内变化
D．电路的总功率在1.8W～3W范围内变化
11．福建沿海地区昼夜温差较小，而内陆沙漠地区昼夜温差较大，这主要是因为海水与砂石相比具有较大的
A．密度B．内能C．比热容D．质量
12．如图所示是一种自动测定油箱内油面高度的装置，R是滑动变阻器，它的金属滑片是杠杆的一端，且由定位挡板限制只能在电阻上滑动．从油量表（由电流表改装而成）指针所指的刻度，就可以知道油箱内油面的高度h．已知电流增大时，电流表指针向右偏转，则
A．油面下降时，电流表指针向右偏转 B．油量表的零刻度线一定与电流表零刻度线相重合
C．油量表的刻度值从左往右是逐渐增大的 D．油箱内的油越少，流过电流表的电流越大
二、填空题（每题5分，共4题，20分）
13．在“怎样使两个灯泡都亮起来”的活动中，小明采用如图所示的方法连接，结果两个灯泡都亮了．这时，两灯的连接方式是__________．若电源电压为3V，灯泡的规格均为“2.2V 0.22A”，则每个灯泡的电阻是__________Ω，每个灯泡的实际功率是__________W．
14．通过实验探究发现：在_____一定的情况下，通过导体的电流跟这段导体两端的电压成_____比；在电压一定的情况下，通过导体的电流跟这段导体的电阻成_____比。
15．小华家电能表的铭牌如下表：小华家电能表4月底的示数如图所示，5月底的示数为，则小华家5月份消耗的电能为______KW·h，应付电费_____元（按每度电均价0.5元计算）。用这只电能表最多能让____盏“220V，40W”的电灯同时正常工作。
16．在海滩上进行“沙疗”时，把人体埋在沙子里，沙子放出热量，人体吸收热量后体温升高，内能______，这是通过______（选填“做功”或“热传递”）来改变内能的；质量为10kg的沙子温度降低1℃放出的热量是_____ J。（已知c沙＝0.92×103J/（kg℃））
三、实验题（共12分）
17．（4分）李明同学测量额定电压为3.8V的小灯泡的电阻。他设计出实验电路图，并按电路图连接实验器材，如图所示。
（1）请你根据实验电路连接情况在虚框画出实验电路图
（_____）
（2）闭合开关前，如图中滑动变阻器的滑片P应位于_____（选填“A”或“B”）端。
（3）电路连接正确后，闭合开关S，李明发现电流表有示数，但示数较小，小灯泡不亮，接下来应当进行操作的是_____（只填字母序号）
A．检查电路中是否存在断路故障 B．更换电压表所使用的量程
C．更换一个同样规格的小灯泡 D．移动滑片，减小变阻器接入电路的阻值
（4）实验过程中，当小灯泡两端地电压调节为3.8V时，电流表的示数如图所示，此时的电流为_____A，小灯泡的电阻为_____Ω。
18．（4分）探究“电流通过导体产生的热量与哪些因素有关”的实验时，小宇采用如图甲所示的实验装置。两个透明的容器中密闭了等量的空气，U形管中液面变化反映了密闭空气温度的变化：
(1)在图甲中，若通电时间相同，发现B玻璃管内液面上升较高，这表明：在电流和通电时间相同的情况下，导体的_______越大，产生的热量越多；
(2)小刚采用如图乙所示的实验装置，通电相同时间，发现A玻璃管液面上升较高，这表明：在电阻和通电时间相同的情况下，通过导体的________越大，产生的热量越多；
(3)通电一段时间后，小刚发现乙图A玻璃管液面的高度差逐渐变大，但B玻璃管内液面高度差不变，则可能的原因是______________________；
(4)本实验“通过观察U形管中液面高度差变化来比较电流通过导体产生热量多少”， 请举出一个与该研究方法相同的实验：_________________________。
19．（4分）探究电流与电阻的关系
器材：两节新干电池、电流表、电压表、开关、滑动变阻器、阻值为5Ω、10Ω、15Ω、20Ω的定值电阻，导线．
（1）同学们利用图甲所示实验电路，根据测得的数据绘制了如图乙所示的图象．
（2）实验过程中，当他们完成对5Ω电阻的数据测量后，接下来断开开关换上10Ω的电阻，再闭合开关，向________（左/右）调节滑动变阻器，直至______________________。
（3）探究电流与电阻的关系，实验所使用的滑动变阻器规格应为__________
A．0.3A 50 Ω B．0.3A 20Ω C．1A 5Ω D．1A 20Ω
四、作图题（共16分）
20．（8分）根据图中两个磁极间的磁感线的方向，标出两个磁极的极性。
（___________）
21．（8分）请在如图所示的家庭电路中，以笔画线代替导线，将各元件正确接入电路，其中三孔插座带保险盒．
（____________）
五、计算题（共22分）
22．（10分）由家庭电路供电的一台电烤箱，发热体由阻值为44Ω的合金丝并联组成的，求：
（1）这台电烤箱的功率
（2）这台电烤箱10min产生的热量？
（3）跟这台电烤箱串联的保险丝中通过的电流有多大？
23．（12分）多功能养生壶具有精细烹饪、营养量化等功能,深受市场认可和欢迎。图是某品牌养生壶简化电路图。(ρ水=1×103kg/m3，C水=4.2×103J/(kg⋅℃)，g=10N/kg)求

(1)R1的阻值；
(2)在标准大气压下，使用高温档将初温是12℃的一壶水烧开，若养生壶高温档加热效率为80%，求水吸收的热量和烧开一壶水需要的时间。
(3)一天，小宇断开家中其他用电器，只接通养生壶且处于高温档状态，发现家中标有“220 V 10(20 A)；3 000 r/kW·h”的电能表6 min内转了300圈，求此时的实际养生壶高温档功率是多少？
参考答案
一、选择题（每题1分，共30题，30分）
1、A
2、C
3、D
4、D
5、B
6、C
7、D
8、D
9、A
10、D
11、C
12、C
二、填空题（每题5分，共4题，20分）
13、串联；43；3.4．
14、电阻 正 反
15、40 20 16
16、增加 热传递 0.92×104
三、实验题（共12分）
17、 A D 0.3 12.7
18、电阻 电流 B管漏气（或橡皮管漏气） 判断电磁铁磁性强弱时，用电磁铁吸引的大头针的数目来确定。（通过观察小磁针是否转动来判断磁场是否存在）
19、右, , 使电压表的示数为，读出电流表的示数。 D
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)；(2)；(3)。
23、 (1)88Ω
(2)420s
(3)1000W
项目
参数
电源电压(V)
220
低温档功率(W)
275
中温档功率(W)
550
高温档功率(W)
1100
容积(L)
1
