广东省惠州市惠阳区2023-2024学年九年级物理第一学期期末质量跟踪监视试题含答案

这是一份广东省惠州市惠阳区2023-2024学年九年级物理第一学期期末质量跟踪监视试题含答案，共9页。试卷主要包含了如图所示电阻箱的读数是，下列说法正确的是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
请考生注意：
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、选择题（每题1分，共30题，30分）
1．电磁铁是利用下列哪种原理制成的？
A．磁场对电流的作用B．电磁感应现象
C．电流磁效应D．电流热效应
2．为探究不同液体的吸热能力，选取质量和初温均相同的不同种液体a和b，用相同的加热器同时分别加热相同的时间，如图甲所示，液体温度随时间的变化图像如图乙所示（不计热损失），则（ ）
A．a、b液体的初温都是0℃B．a的吸热能力比b的强一些
C．加热相同时间，a吸收的热量多D．当a、b升高相同的温度时，b吸收的热量多
3．下列运动项目涉及的物理知识描述正确的是
A．三级跳远——快速助跑是为了增大惯性
B．划船比赛——船桨和水之间力的作用是相互的
C．引体向上——人对单杠的拉力与单杠对人的拉力是一对平衡力
D．百米赛跑——裁判员通过相同时间比较路程的方法判断运动快慢
4．如图所示电阻箱的读数是
A．4102ΩB．2014ΩC．2104ΩD．2140Ω

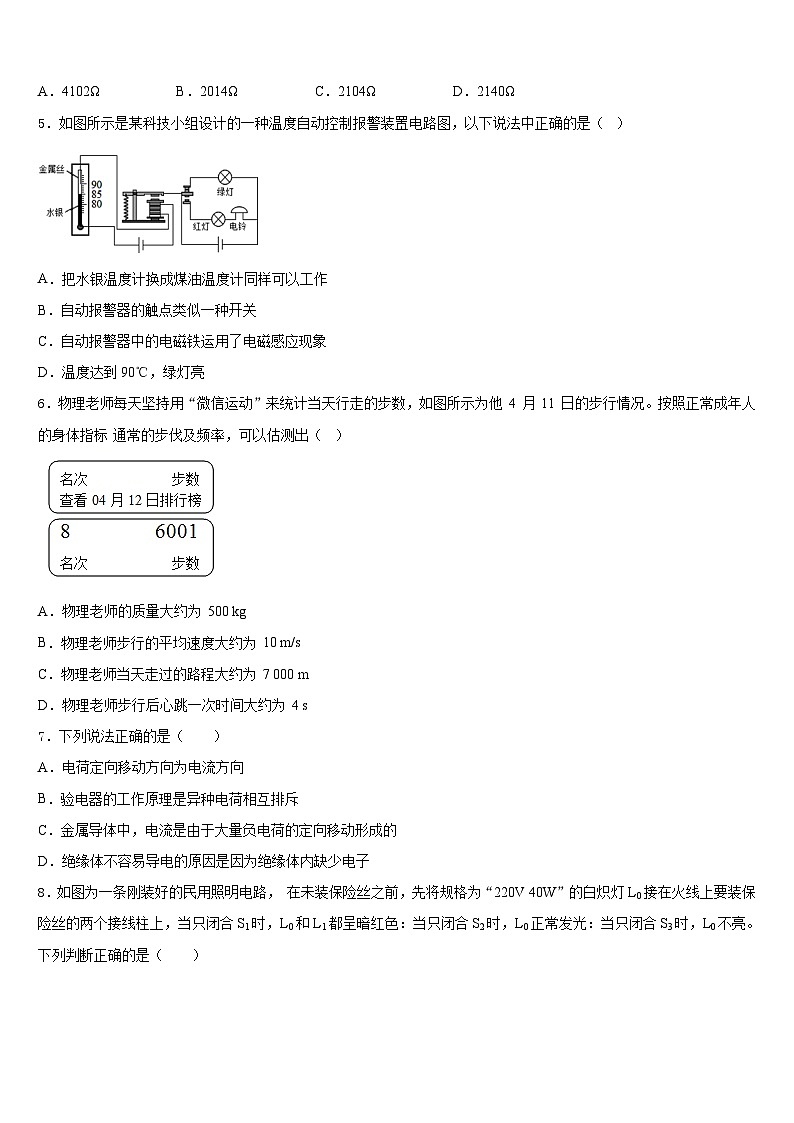

5．如图所示是某科技小组设计的一种温度自动控制报警装置电路图，以下说法中正确的是（ ）
A．把水银温度计换成煤油温度计同样可以工作
B．自动报警器的触点类似一种开关
C．自动报警器中的电磁铁运用了电磁感应现象
D．温度达到90℃，绿灯亮
6．物理老师每天坚持用“微信运动”来统计当天行走的步数，如图所示为他 4 月 11 日的步行情况。按照正常成年人的身体指标 通常的步伐及频率，可以估测出（ ）
A．物理老师的质量大约为 500 kg
B．物理老师步行的平均速度大约为 10 m/s
C．物理老师当天走过的路程大约为 7 000 m
D．物理老师步行后心跳一次时间大约为 4 s
7．下列说法正确的是（ ）
A．电荷定向移动方向为电流方向
B．验电器的工作原理是异种电荷相互排斥
C．金属导体中，电流是由于大量负电荷的定向移动形成的
D．绝缘体不容易导电的原因是因为绝缘体内缺少电子

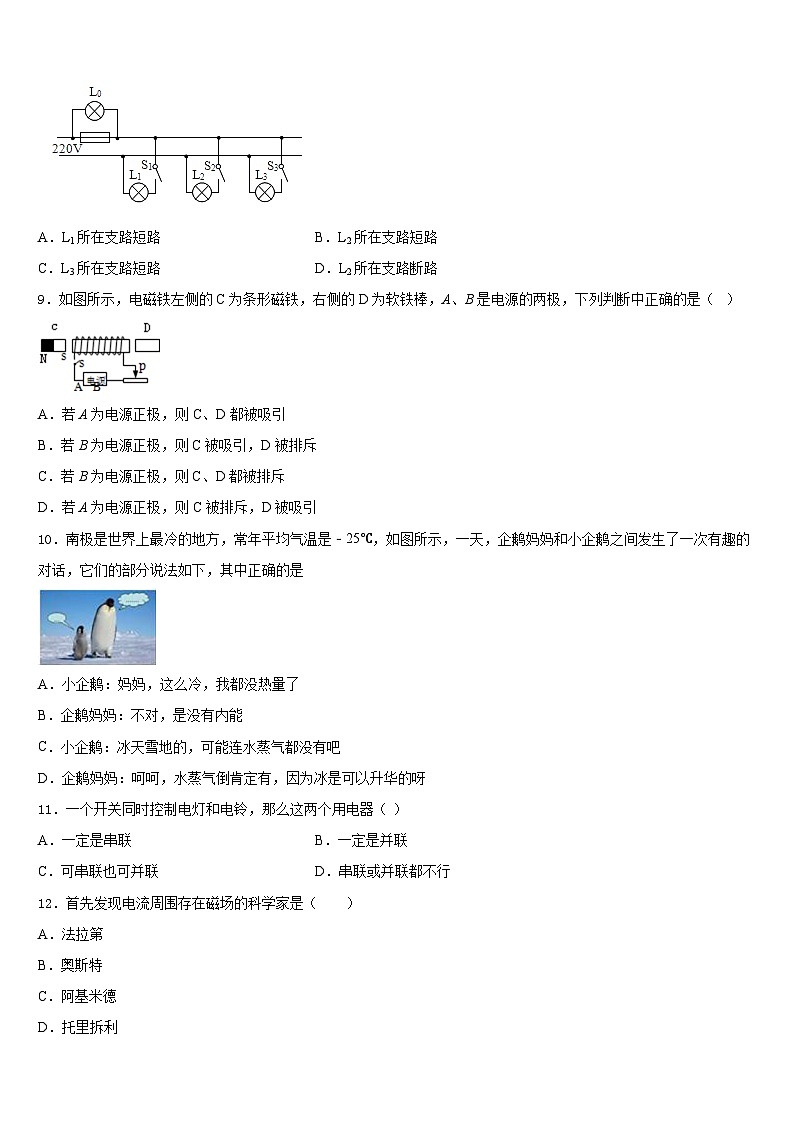

8．如图为一条刚装好的民用照明电路， 在未装保险丝之前，先将规格为“220V 40W”的白炽灯L0接在火线上要装保险丝的两个接线柱上，当只闭合S1时，L0和L1都呈暗红色：当只闭合S2时，L0正常发光：当只闭合S3时，L0不亮。下列判断正确的是（ ）

A．L1所在支路短路B．L2所在支路短路
C．L3所在支路短路D．L2所在支路断路
9．如图所示，电磁铁左侧的C为条形磁铁，右侧的D为软铁棒，A、B是电源的两极，下列判断中正确的是（ ）
A．若A为电源正极，则C、D都被吸引
B．若B为电源正极，则C被吸引，D被排斥
C．若B为电源正极，则C、D都被排斥
D．若A为电源正极，则C被排斥，D被吸引
10．南极是世界上最冷的地方，常年平均气温是﹣25℃，如图所示，一天，企鹅妈妈和小企鹅之间发生了一次有趣的对话，它们的部分说法如下，其中正确的是
A．小企鹅：妈妈，这么冷，我都没热量了
B．企鹅妈妈：不对，是没有内能
C．小企鹅：冰天雪地的，可能连水蒸气都没有吧
D．企鹅妈妈：呵呵，水蒸气倒肯定有，因为冰是可以升华的呀
11．一个开关同时控制电灯和电铃，那么这两个用电器（ ）
A．一定是串联B．一定是并联
C．可串联也可并联D．串联或并联都不行
12．首先发现电流周围存在磁场的科学家是（ ）
A．法拉第
B．奥斯特
C．阿基米德
D．托里拆利
二、填空题（每题5分，共4题，20分）
13．家庭电路中的同一个插排上连接了多个大功率用电器。用电器所接电压是______V；在日常生活中，不宜同时使用这些用电器，防止电流过大，因电流的_______效应而引发火灾。
14．如图甲所示的电路中，电灯L1的电阻为10 Ω，开关闭合后， 、 的示数分别如图乙所示，则 的示数为________V，L2两端的电压为________V，通过L1的电流为________A．
15．小明家有额定功率均为40W的电风扇和白炽灯，它们正常工作相同的时间，_____________________________________产生热量多．小明家还有一个“220 V 1500 W”的电热水器，将其单独连接在电路中，发现电能表（如图所示）上的铝盘121 s内转了125转，电热水器消耗了_____J的电能，他家的实际电压为__V．（电热水器内电阻丝的阻值不变）
16．2019年10月11日凌晨，一颗陨石坠落在东北吉林省松原市附近。陨石下落过程中速度越来越大并与大气摩擦发光发热。不计陨石质量的变化，从能量的角度分析，此过程中陨石的动能_______,重力势能_____，机械能______,内能_________。(均选填增大”“减小”或“不变”)
三、实验题（共12分）
17．（4分）在“电阻上的电流跟两端电压的关系”的实验中，小莉将实物连接成如图甲所示的电路。
(1)根据实物图请在图乙方框中画出对应的电路图。
（________）
(2)实验室，调节滑动变阻器，测出电阻R两端的电压和对应的电流值如下表所示。由表中数据可知，小莉实验时所选用电阻R的阻值为_______，分析实验数据可以得出的结论是：__________________
18．（4分）要测量一个额定电压是2.5V的小灯泡的额定功率，估计小灯泡工作时的电阻约为5Ω，现有电流表、电压表、开关、滑动变阻器、电源（3V左右）各一个，导线若干．

（1）连接的电路如图所示，但电路中有一根导线接错了，请你用笔在图中将接错的导线打上“×”，并画出正确的导线．
（_______）
（2）调节滑动变阻器的滑片P的位置时，电压表的示数如图所示，其示数为_____V，若想测量小灯泡的额定功率应将如图中的滑片P向_____（选填“C”或“D”）端移动，使电压表的示数为2.5V时，电流表的示数如图示数，则通过小灯泡的电流为_____A，该灯泡的额定功率是_____W．
（3）根据实验数据绘出小灯泡的伏安特性曲线如图所示：
①通过图象可以发现灯丝的电阻变化特点是_____．
②有关小灯泡功率P的图象如图所示，以下正确的是_____．
19．（4分）同学们用如图甲所示的实验器材测量“小灯泡的额定功率”，所用电源的电压为6V，灯泡的额定电压UL=3.8V，额定功率约为1~1.5W。

（1）请你用笔画线代替导线将图甲所示的实物电路补充完整____________；
（2）小杜同学在实验过程中，将滑动变阻器的滑片P缓慢向B端移动，小灯泡的实际功率将__________（选填“变大”、“变小”或“不变”）。当小灯泡正常发光，电流表的示数如图乙所示，则电流表的示数是____________A，小灯泡的额定功率是_____________W；
（3）为了减小该实验的误差，小杜对电路中的电表接法进行了改进，他的做法是______。
四、作图题（共16分）
20．（8分）如图甲所示是一个常用的插线板。插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。根据上述说明要求，如图乙中已经连好了部分连线，请完成剩余的开关、指示灯、插孔与电源线的连接方式。
21．（8分）居民楼的楼道里安装有声光控开关，天亮时光控开关自动断开，天黑时自动闭合；有人走动发出声音时，声控开关自动闭合，无人时自动断开．请将图中“声控开关”、“光控开关”、“灯泡”用笔画线代替导线正确连入电路，设计出只有夜间且有声音时灯才会亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座．
五、计算题（共22分）
22．（10分）如图是贮水式电热水器的简化电路图，S1是手动开关；S2是温控开关，置于热水器水箱内部，当水温低于40℃时自动闭合，达到40℃时自动断开；R1和R2均为阻值不变的电热丝。使用时闭合开关Sl，电热水器开始工作，电热水器部分参数如表所示。
(1)电热丝R1的阻值是多少？
(2)加热时流过电热丝R2的电流是多少？
(3)将初温20℃的一满箱水加热至设定温度，则水需要吸收的热量是多少？若电热丝产生热量的80%被水吸收，则电热丝需正常工作多长时间？（水的比热容为c水＝4.2×l03J/（kg•℃），ρ水＝1.0×103kg/m3）
23．（12分）某中学为学生供应开水，用锅炉将200升水从25℃加热到100℃，燃烧了6kg的无烟煤。[J/（kg·℃），q煤=3.4×107J/kg，]求：
(1)锅炉内的水吸收的热量；
(2)无烟煤完全燃烧放出的热量；
(3)此锅炉的效率。
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、B
3、B
4、B
5、B
6、C
7、C
8、B
9、A
10、D
11、C
12、B
二、填空题（每题5分，共4题，20分）
13、220 热
14、5.5 2.5 0.3
15、白炽灯 1.5×105 200
16、增大 减小 减小 增大
三、实验题（共12分）
17、见解析所示 5 导体的电阻一定时，导体中通过的电流与导体两端的电压成正比
18、 2 C 0.5 1.25 电阻随温度的升高而变大 D
19、 变大 0.3 1.14 详见解析
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)220Ω；(2)5.8A；(3)4.2×106J；5500s。
23、 (1)6.3×107J；(2)2.04×108J；(3)30.9%
U/V
0.5
1.0
1.5
2.0
2.5
I/A
0.1
0.2
0.3
0.4
0.5
额定电压
220V
保温功率
220W
加热功率
1500W
水箱容积
50L
设定温度
40℃
额定频率
50Hz
