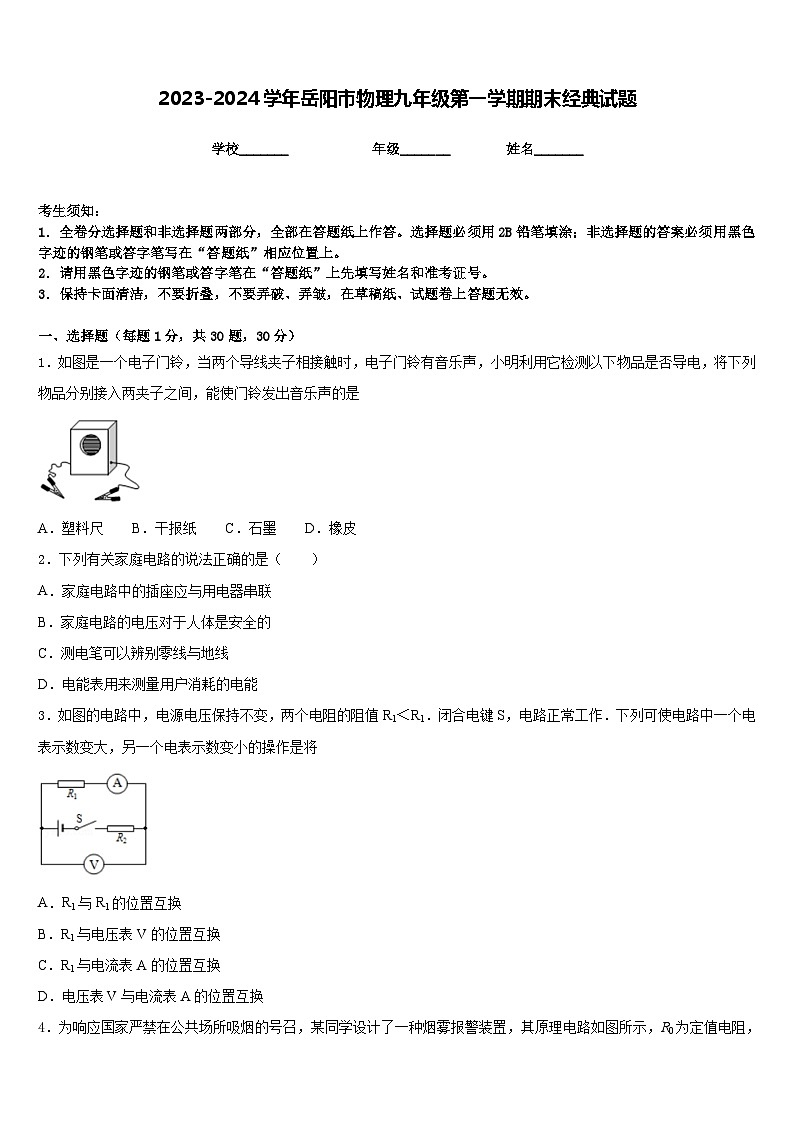

2023-2024学年岳阳市物理九年级第一学期期末经典试题含答案

这是一份2023-2024学年岳阳市物理九年级第一学期期末经典试题含答案，共8页。
学校_______ 年级_______ 姓名_______
考生须知：
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、选择题（每题1分，共30题，30分）
1．如图是一个电子门铃，当两个导线夹子相接触时，电子门铃有音乐声，小明利用它检测以下物品是否导电，将下列物品分别接入两夹子之间，能使门铃发出音乐声的是
A．塑料尺 B．干报纸 C．石墨 D．橡皮
2．下列有关家庭电路的说法正确的是（ ）
A．家庭电路中的插座应与用电器串联
B．家庭电路的电压对于人体是安全的
C．测电笔可以辨别零线与地线
D．电能表用来测量用户消耗的电能
3．如图的电路中，电源电压保持不变，两个电阻的阻值R1＜R1．闭合电键S，电路正常工作．下列可使电路中一个电表示数变大，另一个电表示数变小的操作是将
A．R1与R1的位置互换
B．R1与电压表V的位置互换
C．R1与电流表A的位置互换
D．电压表V与电流表A的位置互换

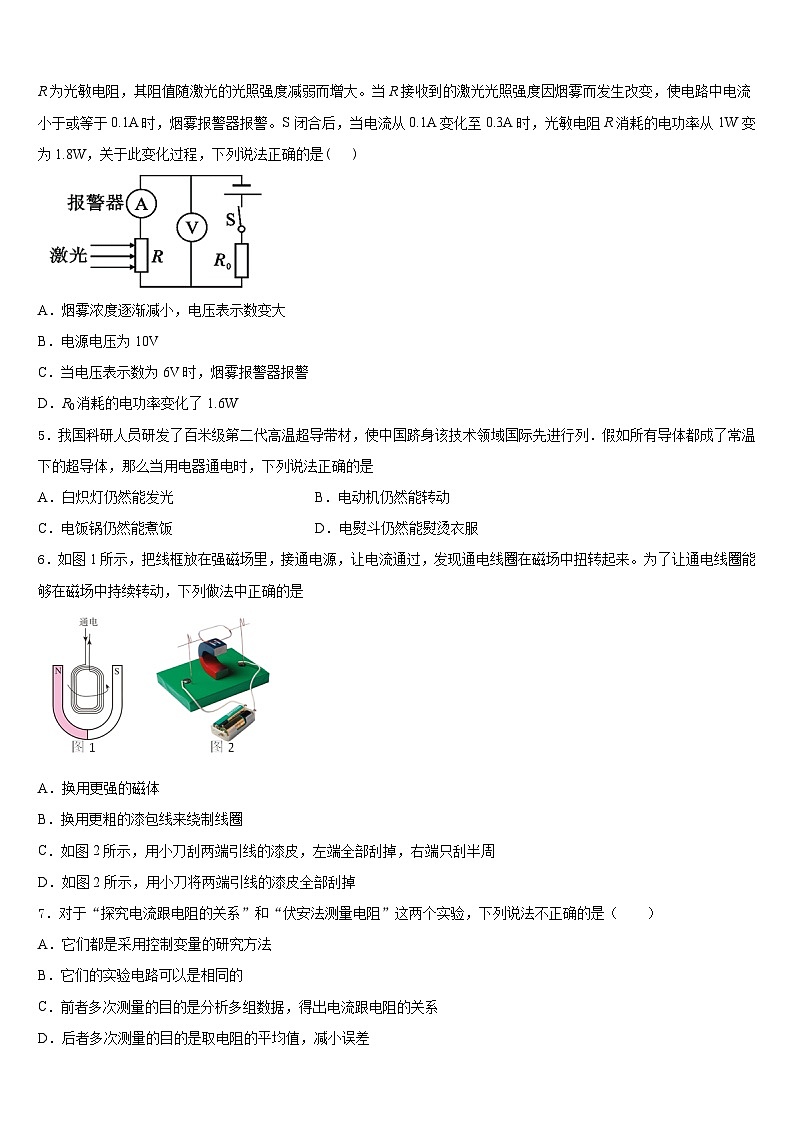

4．为响应国家严禁在公共场所吸烟的号召，某同学设计了一种烟雾报警装置，其原理电路如图所示，R0为定值电阻，R为光敏电阻，其阻值随激光的光照强度减弱而增大。当R接收到的激光光照强度因烟雾而发生改变，使电路中电流小于或等于0.1A时，烟雾报警器报警。S闭合后，当电流从0.1A变化至0.3A时，光敏电阻R消耗的电功率从1W变为1.8W，关于此变化过程，下列说法正确的是( )
A．烟雾浓度逐渐减小，电压表示数变大
B．电源电压为10V
C．当电压表示数为6V时，烟雾报警器报警
D．R0消耗的电功率变化了1.6W
5．我国科研人员研发了百米级第二代高温超导带材，使中国跻身该技术领域国际先进行列．假如所有导体都成了常温下的超导体，那么当用电器通电时，下列说法正确的是
A．白炽灯仍然能发光B．电动机仍然能转动
C．电饭锅仍然能煮饭D．电熨斗仍然能熨烫衣服
6．如图1所示，把线框放在强磁场里，接通电源，让电流通过，发现通电线圈在磁场中扭转起来。为了让通电线圈能够在磁场中持续转动，下列做法中正确的是
A．换用更强的磁体
B．换用更粗的漆包线来绕制线圈
C．如图2所示，用小刀刮两端引线的漆皮，左端全部刮掉，右端只刮半周
D．如图2所示，用小刀将两端引线的漆皮全部刮掉
7．对于“探究电流跟电阻的关系”和“伏安法测量电阻”这两个实验，下列说法不正确的是（ ）
A．它们都是采用控制变量的研究方法
B．它们的实验电路可以是相同的
C．前者多次测量的目的是分析多组数据，得出电流跟电阻的关系
D．后者多次测量的目的是取电阻的平均值，减小误差

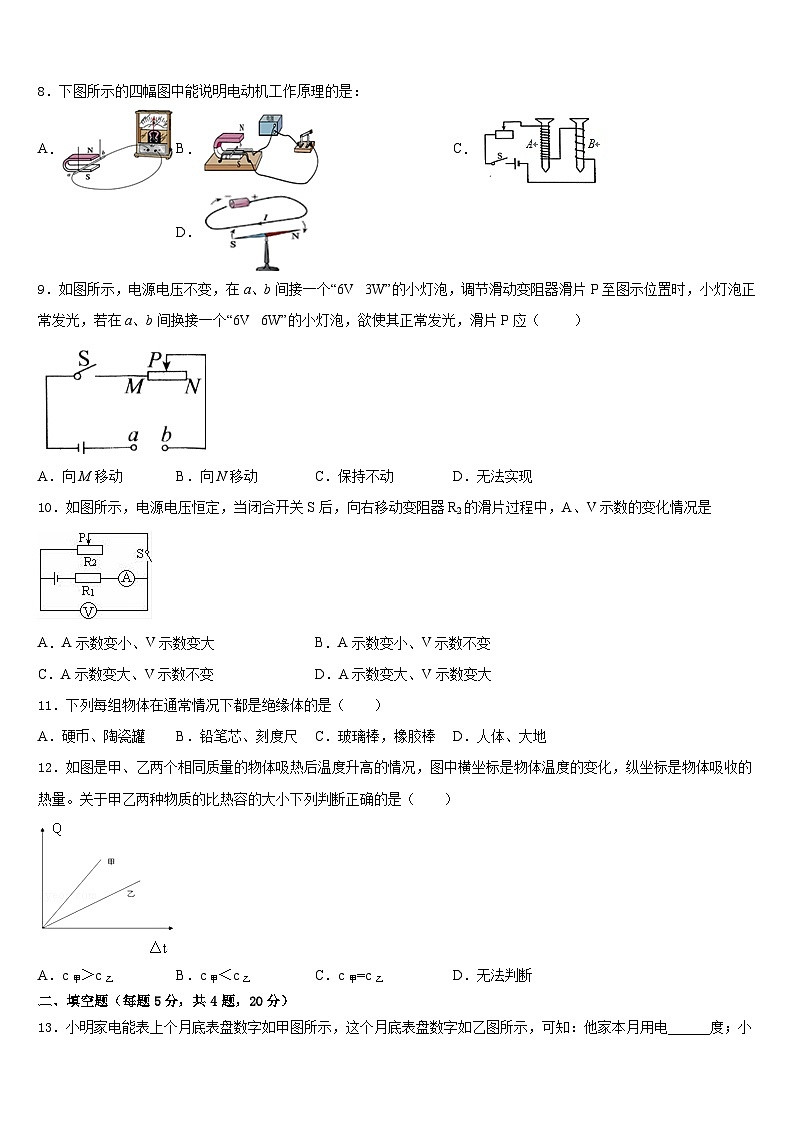

8．下图所示的四幅图中能说明电动机工作原理的是：
A．B．C．D．
9．如图所示，电源电压不变，在a、b间接一个“6V 3W”的小灯泡，调节滑动变阻器滑片P至图示位置时，小灯泡正常发光，若在a、b间换接一个“6V 6W”的小灯泡，欲使其正常发光，滑片P应（ ）
A．向M移动B．向N移动C．保持不动D．无法实现
10．如图所示，电源电压恒定，当闭合开关S后，向右移动变阻器R2的滑片过程中，A、V示数的变化情况是
A．A示数变小、V示数变大B．A示数变小、V示数不变
C．A示数变大、V示数不变D．A示数变大、V示数变大
11．下列每组物体在通常情况下都是绝缘体的是（ ）
A．硬币、陶瓷罐B．铅笔芯、刻度尺C．玻璃棒，橡胶棒D．人体、大地
12．如图是甲、乙两个相同质量的物体吸热后温度升高的情况，图中横坐标是物体温度的变化，纵坐标是物体吸收的热量。关于甲乙两种物质的比热容的大小下列判断正确的是（ ）
A．c甲＞c乙B．c甲＜c乙C．c甲=c乙D．无法判断
二、填空题（每题5分，共4题，20分）
13．小明家电能表上个月底表盘数字如甲图所示，这个月底表盘数字如乙图所示，可知：他家本月用电______度；小明家干路中的电流不得超过____A；他断开其它用电器，只让某电水壶工作，发现在10分钟内该电能表转盘转过了600转，则该电水壶的实际功率为________ W。
14．有一款常见的节日小彩灯，每个小彩灯的规格为“4V 0.2A”，如果要把小彩灯接在220V的家庭电路中正常工作，必须串联_______个小彩灯，串联后的电路的总电阻为_______Ω。
15．墨水在温水中比在冷水中扩散快，说明分子运动的快慢与_____有关．冬天烤火取暖是通过________的方式增加人体的内能．
16．当某导体两端电压是3V时，通过它的电流是0.2A，则该导体的电阻是__Ω；当它两端电压为0V时，该导体的电阻为__Ω．
三、实验题（共12分）
17．（4分）在“测量小灯泡的电功率”实验中，电源电压为6V保持不变，所用小灯泡的额定电压为2.5V，小灯泡的电阻约为10Ω。
(1)用笔画线代替导线，将图甲的实物图连接完整______，要求滑动变阻器滑片向右滑动时小灯泡变__。（亮或暗）
(2)闭合开关S前，应将滑动变阻器的滑片移到最__（填“左”或“右”端。
(3)闭合开关S后，发现小灯泡不亮，但电流表和电压表均有示数，接下来首先应该操作的是__（填序号）。
A．检查电路是否断路 B．检查电路是否短路 C．移动滑动变阻器的滑片，观察小灯泡是否发光
(4)通过小灯泡的电流随它两端电压的变化如图乙所示，分析图象可知，当小灯泡两端的电压增大时，灯丝的电阻会__（填“增大”“不变”或“减小”）；小灯泡的额定功率为__W。
18．（4分）下图是研究串联电路电压关系时，用电压表测电阻Rl两端电压的电路图，这个电路中有两处错误．
(1)请在错处画上“×”，并用笔画线在图上改正过来．
(2)按改正后的实物图在虚线框内画出电路图．
19．（4分）图中是观察“水的沸腾”的实验装置
(1)如图甲，该实验在安装、调整实验器材时，合理的顺序是：先调整固定的_____位置，再调整固定的________位置（选填“A”或“B”）；
(2)实验用的温度计是根据_______的性质制成的；图甲中操作的错误之处是__________。纠正错误后继续实验，某时刻温度计的示数如图乙所示，示数是_______℃；
(3)给一定量的水加热，其温度与时间的关系如图丙中a图线所示，若其他条件不变，仅改变水量，则温度与时间的关系图象应是_____（选填“b”、“c”或“d”），水量____（选填“增加”“不变”或“减少”）；水沸腾时的规律是___________；
(4)沸腾前和沸腾时水中气泡的上升情况不同，图丁中右边烧杯是水沸腾前气泡的变化图，气泡上升过程中变小的原因是：沸腾前上方的水温度_______，气泡内水蒸气上升遇冷后发生了_______而变小。
四、作图题（共16分）
20．（8分）请在图中连接家庭电路的电路图，要求开关S控制两盏灯．
（_____）
21．（8分） (1)请根据小磁针静止时的情况，在图中给通电螺线管绕线，并给磁感线画上方向_____；

(2)请用笔面线表示导线，将图中的电灯、开关和插座（插座准备接大功率用电器）接入家庭电路中_____；
(3)将如图所示电水壶的3条接线按照安全用电的原则用平直的线对应连接到插头上_____。
五、计算题（共22分）
22．（10分）如图所示，闭合开关S，通过灯泡L1、L2的电流分别为0.2A和0.3A，电源电压保持不变，L1的电阻为15Ω，求：
（1）电源电压；
（2）L2的电阻。
23．（12分）小明健身用的拉力器结构如图所示.他用250 N的拉力向下拉动拉杆，使20 kg的配重块在2s内匀速升高40 cm.不计拉杆和绳的重力,g取10 N/kg.求:
（1）拉力所做的有用功.
（2）拉力所做功的功率
（3）此过程中拉力器的机械效率.
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、D
3、D
4、D
5、B
6、C
7、A
8、B
9、A
10、A
11、C
12、A
二、填空题（每题5分，共4题，20分）
13、100 5 1.2×103
14、55 1100
15、温度 热传递
16、15 15
三、实验题（共12分）
17、 亮 左 C 增大 0.5
18、
19、A B 液体热胀冷缩 温度计的玻璃泡碰到了容器底 96 c 减少 吸热但温度不变 低 液化
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）3V；（2）10Ω。
23、（1）80J；（2）50W；（3） 80%
