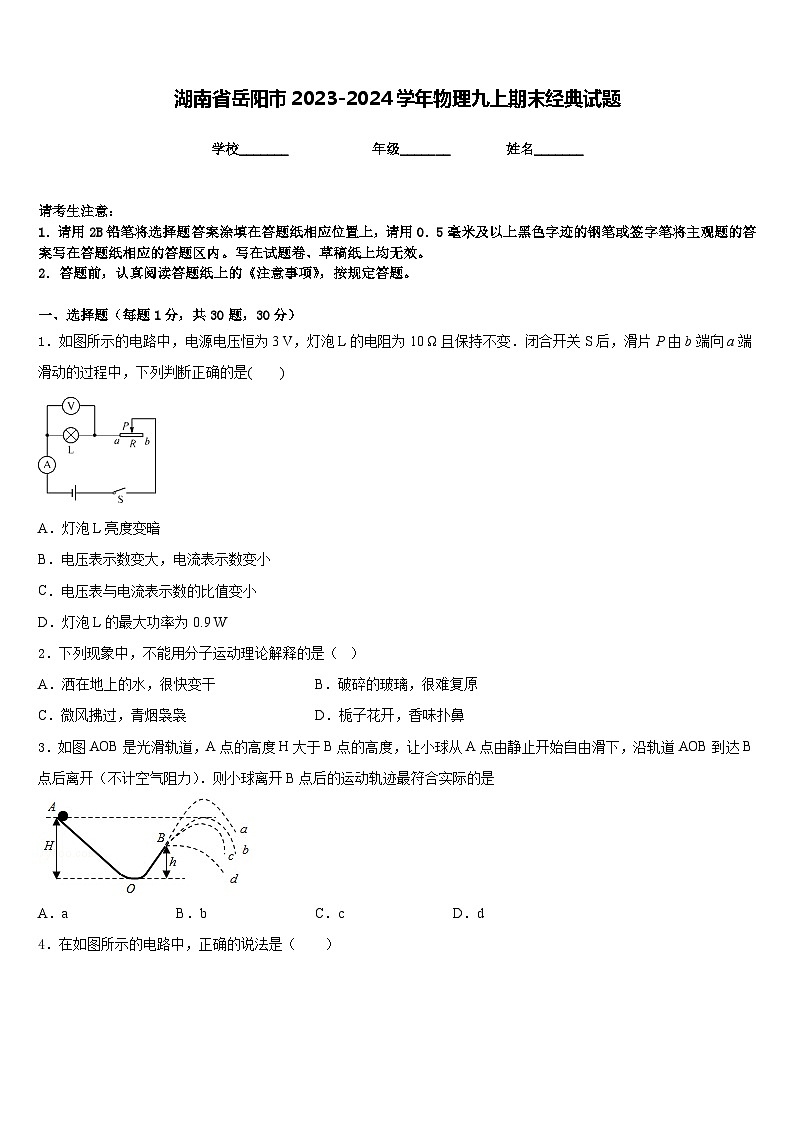

湖南省岳阳市2023-2024学年物理九上期末经典试题含答案

这是一份湖南省岳阳市2023-2024学年物理九上期末经典试题含答案，共10页。
学校_______ 年级_______ 姓名_______
请考生注意：
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、选择题（每题1分，共30题，30分）
1．如图所示的电路中，电源电压恒为3 V，灯泡L的电阻为10 Ω且保持不变．闭合开关S后，滑片P由b端向a端滑动的过程中，下列判断正确的是( )
A．灯泡L亮度变暗
B．电压表示数变大，电流表示数变小
C．电压表与电流表示数的比值变小
D．灯泡L的最大功率为0.9 W
2．下列现象中，不能用分子运动理论解释的是（ ）
A．洒在地上的水，很快变干B．破碎的玻璃，很难复原
C．微风拂过，青烟袅袅D．栀子花开，香味扑鼻
3．如图AOB是光滑轨道，A点的高度H大于B点的高度，让小球从A点由静止开始自由滑下，沿轨道AOB到达B点后离开（不计空气阻力）．则小球离开B点后的运动轨迹最符合实际的是
A．aB．bC．cD．d

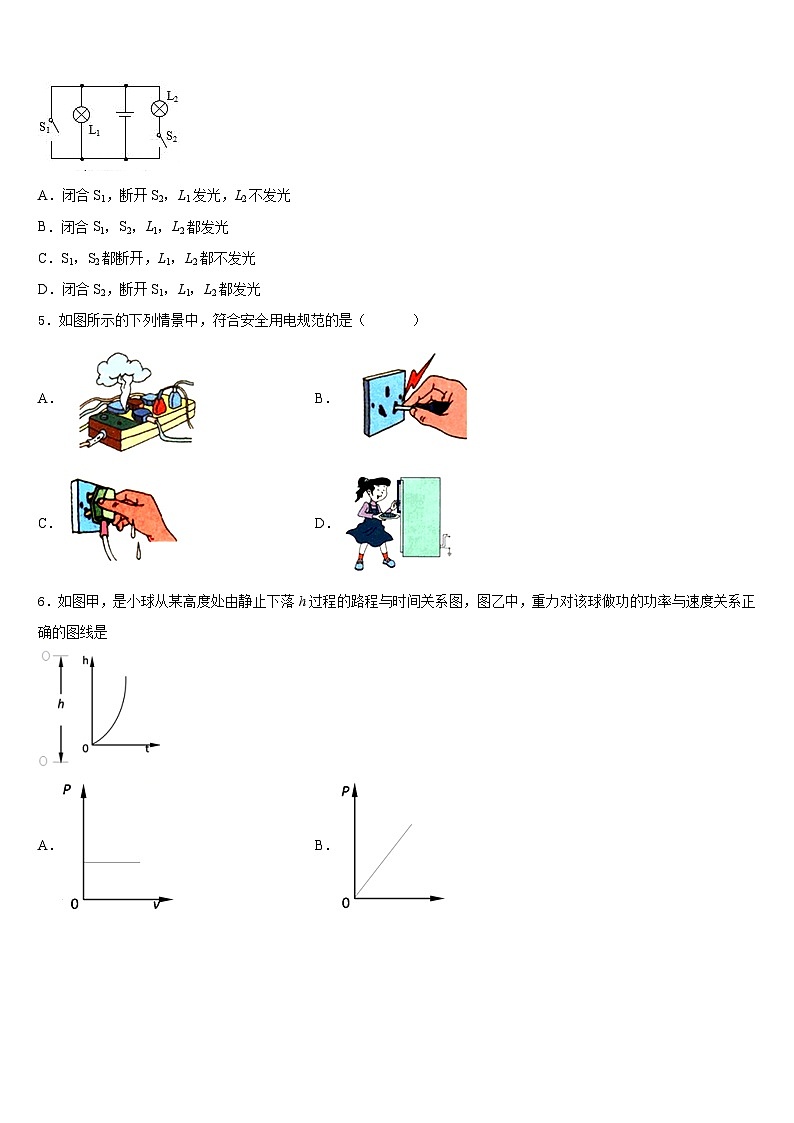

4．在如图所示的电路中，正确的说法是（ ）
A．闭合S1，断开S2，L1发光，L2不发光
B．闭合S1，S2，L1，L2都发光
C．S1，S2都断开，L1，L2都不发光
D．闭合S2，断开S1，L1，L2都发光
5．如图所示的下列情景中，符合安全用电规范的是（ ）
A．B．
C．D．

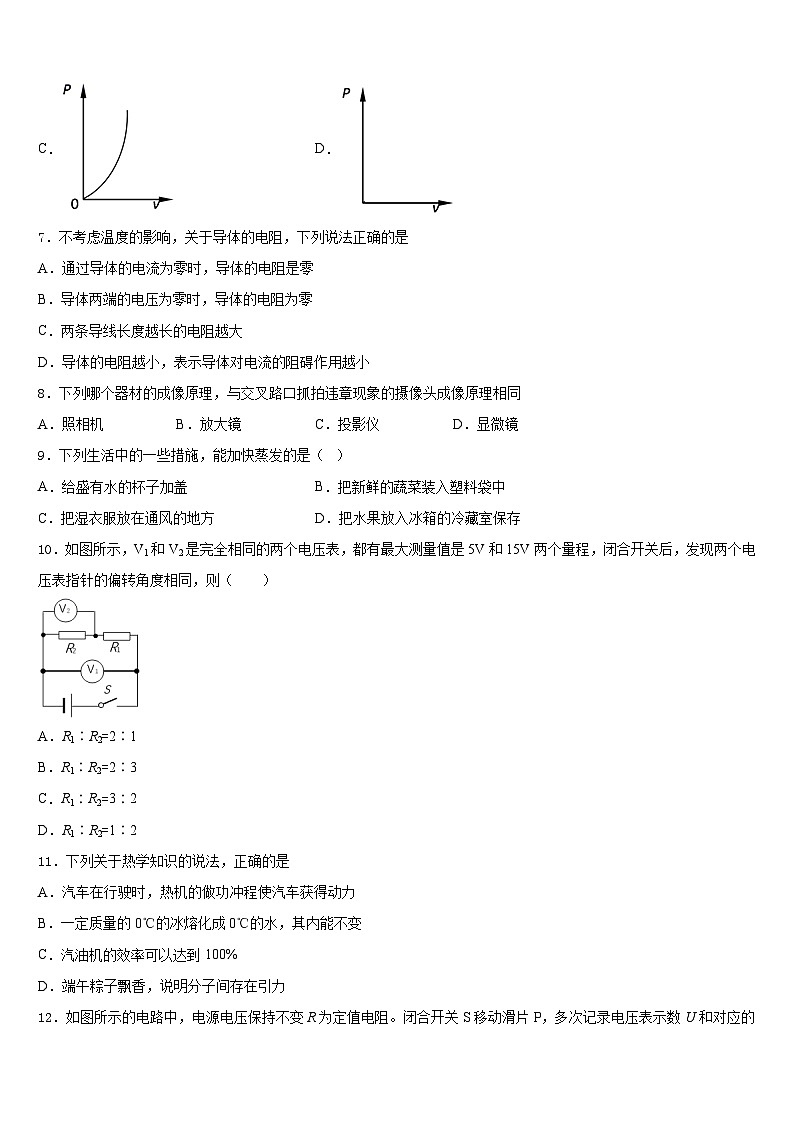

6．如图甲，是小球从某高度处由静止下落h过程的路程与时间关系图，图乙中，重力对该球做功的功率与速度关系正确的图线是
A．B．
C．D．
7．不考虑温度的影响，关于导体的电阻，下列说法正确的是
A．通过导体的电流为零时，导体的电阻是零
B．导体两端的电压为零时，导体的电阻为零
C．两条导线长度越长的电阻越大
D．导体的电阻越小，表示导体对电流的阻碍作用越小
8．下列哪个器材的成像原理，与交叉路口抓拍违章现象的摄像头成像原理相同
A．照相机B．放大镜C．投影仪D．显微镜
9．下列生活中的一些措施，能加快蒸发的是（ ）
A．给盛有水的杯子加盖B．把新鲜的蔬菜装入塑料袋中
C．把湿衣服放在通风的地方D．把水果放入冰箱的冷藏室保存
10．如图所示，V1和V2是完全相同的两个电压表，都有最大测量值是5V和15V两个量程，闭合开关后，发现两个电压表指针的偏转角度相同，则（ ）
A．R1∶R2=2∶1
B．R1∶R2=2∶3
C．R1∶R2=3∶2
D．R1∶R2=1∶2
11．下列关于热学知识的说法，正确的是
A．汽车在行驶时，热机的做功冲程使汽车获得动力
B．一定质量的0℃的冰熔化成0℃的水，其内能不变
C．汽油机的效率可以达到100%
D．端午粽子飘香，说明分子间存在引力
12．如图所示的电路中，电源电压保持不变R为定值电阻。闭合开关S移动滑片P，多次记录电压表示数U和对应的电流表示数I，则绘出的U-I关系图像正确的是（ ）
A．B．C．D．
二、填空题（每题5分，共4题，20分）
13．如图所示是探究焦耳定律的部分实验装置。已知R甲＝10Ω，R乙＝20Ω，在探究电流通过导体产生的热量与电阻大小的关系时，应将两电阻丝_____联在电路中，若电路中的电流为0.2A，则甲电阻丝在1min内产生的热量为_____J。
14．如图装置是某同学在科技创新大赛时发明的可直接测量液体密度的“密度天平”。其制作过程和原理如下：选择一根长100cm的杠杆，调节两边的平衡螺母使杠杆在水平位置平衡。在A位置用细线固定一个质量为150g、容积为80mL的容器，OA=10cm。右侧用细线悬挂一质量为50g的钩码（细线的质量忽略不计）。测量时往容器中加满待测液体，移动钩码使杠杆在水平位置平衡，在钩码悬挂位置直接读出液体的密度。
(1)该“密度天平”的“零刻度”应标在右端离支点O___________cm处；
(2)该“密度天平”的量程为____________g/cm3；
(3)若将钩码的质量适当增大，该“密度天平”的量程将___________（选填“增大”“减小”或“不变”）
15．如图，电源电压保持不变，闭合开关 S，灯 L 正常发光。
（1）若灯 L 开路，电压表 V1_______示数，电压表 V2_______示数，电流表_______示数；
（2）若电阻 R 短路，电压表 V1_______示数，电压表 V2_______示数，电流表_______示数（以上均选填“有”、“无”）
16．海洋中有一种会放电的鱼叫电鳐，它放电时最高电压可高达200V，即为________kV，游近电鳐的鱼会被电死或电晕，因为海水是__________体（导/绝缘）。
三、实验题（共12分）
17．（4分）在研究“磁场对通电导体（电流）有力的作用”实验中。
（1）利用图甲所示的装置研究“磁场对电流的作用”时，应在“a”、“b”之间接入_____（选填“灵敏电流计““电源””灯泡“），根据该原理可制成_____机，在“a”、“b”之间接入_____（选填“灵敏电流计““电源””灯泡“）可研究“电磁感应现象”，根据该原理可制成_____机。
（2）如图乙、丙中，磁体间磁场的磁感线方向都是从磁体N极水平指向S极，且线圈所处的空间磁场强弱是恒定不变的（也称匀强磁场）。
（a）在乙图中，通电后cd段导线受磁场力的方向为竖直向下，此时，ab段导线所受磁场力的方向是竖直向上，这两个力_____（选填“是”或“不是”）不是一对平衡力。
（b）图丙中的线圈可以持续转动，是在外部加装了_____，该装置能使线圈平面刚处于_____（选填“平行磁感线““垂直磁感线”或“任一”）位置时，自动改变线圈中的电流方向。
（c）写出一种让图丙中线圈转动更快的措施：_____。
18．（4分）如图所示，是某实验小组设计的探究“影响电磁铁磁性强弱的因素”实验电路图。在实验时，通过_______________反映电磁铁磁性强弱，此实验电路探究的是“电磁铁磁性强弱与_______关系”。
19．（4分）小明和小丽在“探究欧姆定律”时，除了电源（3V）、开关、导线、电流表、电压表、滑动变阻器外，还有供选择的（A）定值电阻；（B）小灯泡．
（1）为了完成研究还应选择的器材（填序号）___________；用笔划线完成图2中的实物电路连接（你所选的器材在图2中用接线板代替），并使滑动变阻器滑片P向左移动时，接入电路的阻值变大。
（__________________）
（2）为保证电路安全，连接电路时，开关应______，闭合开关前应将滑动变阻器的阻值调至_____。
（3）小明通过实验得出了如表（一）中的数据，请读出图1中两电表的示数，记在表（一）中最后一列的空格处．根表（一）中的数可以得出的结论是：________________。
表一：
（4）小丽通过实验得出了如表（二）中的数据，并且通过分析实验数据得出了：“电阻一定时，导体中的电流随电压的增大而减少”的结论．这个结论是_________（选填“正确”或“错误”）你认为造成这种现象原因可能是____________________。
表二：
（5）他们还想用以上器材做“研究电压不变时，电流与电阻的关系”实验，他们选择了5Ω、10Ω、15Ω、20Ω的几个电阻进行实验，实验完成后记录数据如表（三）所示．此次实验中，电压表的示数保持________V 不变．实验过程中，当他们完成对5Ω电阻的数据测量后，接下来断开开关换上10Ω的电阻，再闭合开关，向________（选填“左”或“右”）调节滑动变阻器．
表三：
四、作图题（共16分）
20．（8分）某次知识竞赛只有两个小组参加决赛，现请你设计一个抢答器的电路，要求不论哪一个组按开关，电铃（）都能发出声音，而且指示灯会告诉主持人是哪组按的开关。请在下面虚线框中，画出设计的电路图。
（____）
21．（8分）如图所示，小磁针处于静止状态，请标出螺线管上电流方向并在图中括号内标出电源正极或负极的符号．
（________）
五、计算题（共22分）
22．（10分）某电热水壶铭牌的部分信息如下表所示。该电热水壶正常工作时，把1kg水从20℃加热到100℃用时7min，已知。求：
(1)水吸收的热量是多少？
(2)电热水壶的热效率多大？
23．（12分）半导体的导电能力介于导体和绝缘体之间，其电阻受温度影响较大，如图甲所示是某种半导体材料的电阻随温度变化的关系图象．根据这种半导体材料电阻的特性，某物理兴趣小组的同学设计了如图乙所示的电路，用来测量某一环境的温度，已知定值电阻R0=10Ω，电源电压保持不变．
（1）当环境温度为20℃时，电流表的示数为0.2A，电源电压是多少？
（2）电流表的示数为0.4A时，当时的环境温度是多少？
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、C
3、C
4、D
5、D
6、B
7、D
8、A
9、C
10、A
11、A
12、A
二、填空题（每题5分，共4题，20分）
13、串 24
14、30 0~1.25 增大
15、有 无 无 有 无 有
16、0.2 导
三、实验题（共12分）
17、电源 电动 灵敏电流计 发电 不是 换向器 垂直磁感线 增大线圈中的电流（或增加线圈的匝数、换更强的磁场等）
18、吸引大头钉的多少； 电流大小；
19、A 断开 最大阻值处 导体电阻一定时，通过导体的电流与其两端电压成正比 2.4 0.24 错误 电压表接在了滑动变阻器的两端 1.8 左
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)；(2)
23、（1）12V； (2)40℃
电压U/V
0.5
1.0
1.5
2.0
_____
电流I/A
0.05
0.1
0.15
0.2
______
电压U/V
0.5
1.0
1.5
2.0
电流I/A
0.25
0.2
0.15
0.1
电阻R/Ω
5
10
15
20
电流I/A
0.36
0.18
0.12
0.09
型号
×××
额定电压
220V
额定功率
1000W
频率
50Hz
