2023-2024学年山东省青岛市崂山区部分中学物理九年级第一学期期末质量检测试题含答案

这是一份2023-2024学年山东省青岛市崂山区部分中学物理九年级第一学期期末质量检测试题含答案，共9页。
学校_______ 年级_______ 姓名_______
请考生注意：
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、选择题（每题1分，共30题，30分）
1．如图所示是某科技小组设计的一种温度自动控制报警装置电路图，以下说法中正确的是（ ）
A．把水银温度计换成煤油温度计同样可以工作
B．自动报警器的触点类似一种开关
C．自动报警器中的电磁铁运用了电磁感应现象
D．温度达到90℃，绿灯亮
2．如图探究滑轮组的特点，不计摩擦和绳重。将一个重为200N的物体沿竖直方向在6s内匀速提高了3m，已知绳子自由端的拉力F为125N．下列说法中正确的是（ ）
A．动滑轮重75N
B．6s内拉力F做功375J
C．6s内拉力F的功率为62.5W
D．滑轮组的机械效率为80%

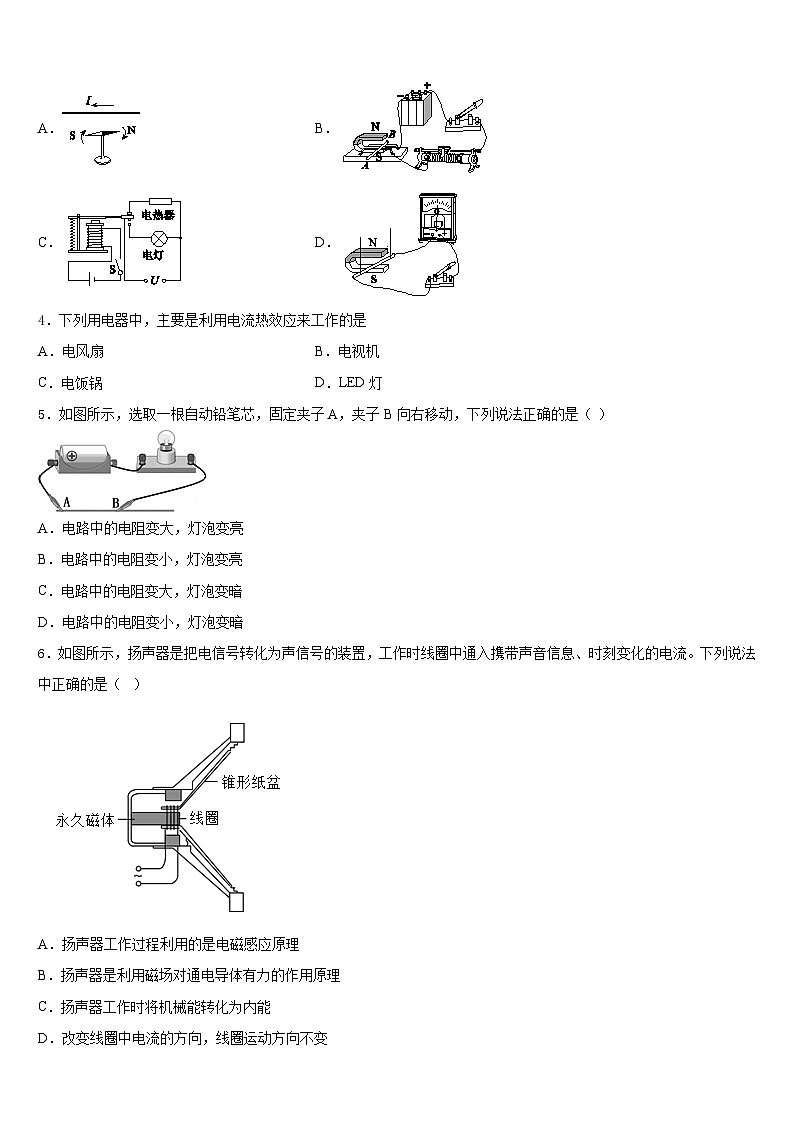

3．如图所示的实验装置中，能说明电动机工作原理的是 ( )
A．B．
C．D．
4．下列用电器中，主要是利用电流热效应来工作的是
A．电风扇B．电视机
C．电饭锅D．LED灯
5．如图所示，选取一根自动铅笔芯，固定夹子A，夹子B向右移动，下列说法正确的是（ ）
A．电路中的电阻变大，灯泡变亮
B．电路中的电阻变小，灯泡变亮
C．电路中的电阻变大，灯泡变暗
D．电路中的电阻变小，灯泡变暗
6．如图所示，扬声器是把电信号转化为声信号的装置，工作时线圈中通入携带声音信息、时刻变化的电流。下列说法中正确的是（ ）
A．扬声器工作过程利用的是电磁感应原理
B．扬声器是利用磁场对通电导体有力的作用原理
C．扬声器工作时将机械能转化为内能
D．改变线圈中电流的方向，线圈运动方向不变

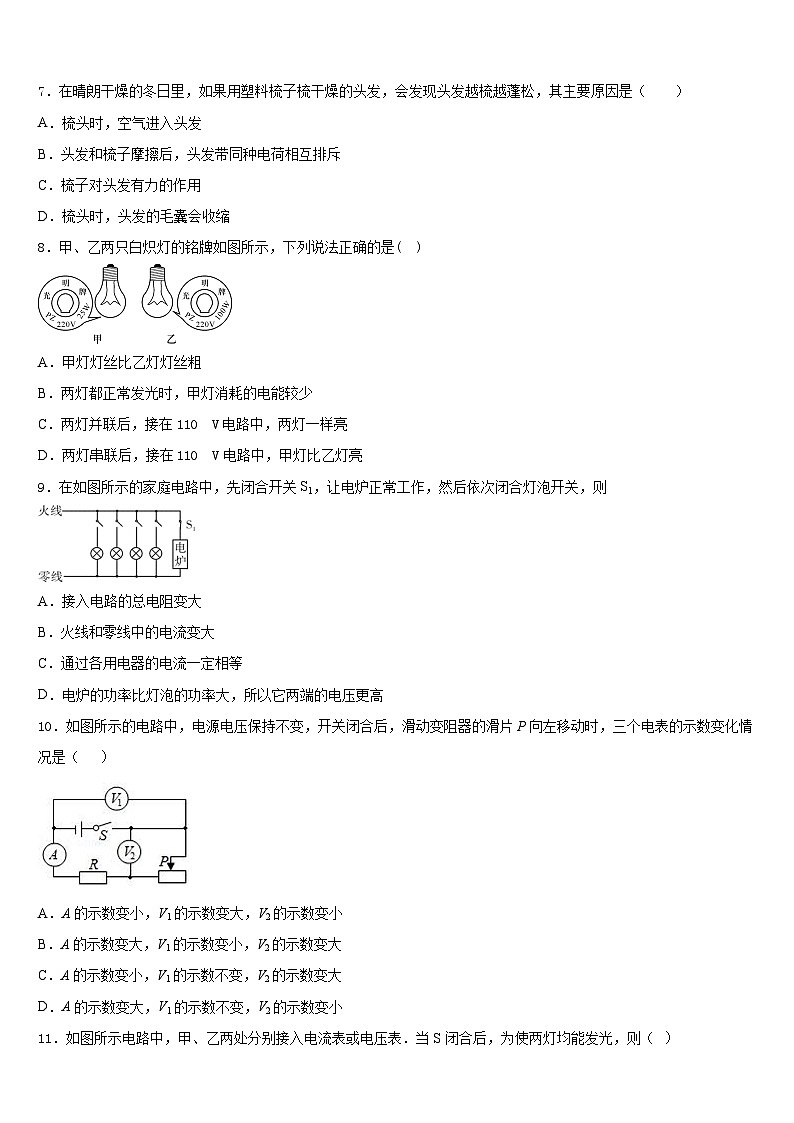

7．在晴朗干燥的冬日里，如果用塑料梳子梳干燥的头发，会发现头发越梳越蓬松，其主要原因是（ ）
A．梳头时，空气进入头发
B．头发和梳子摩擦后，头发带同种电荷相互排斥
C．梳子对头发有力的作用
D．梳头时，头发的毛囊会收缩
8．甲、乙两只白炽灯的铭牌如图所示，下列说法正确的是( )
A．甲灯灯丝比乙灯灯丝粗
B．两灯都正常发光时，甲灯消耗的电能较少
C．两灯并联后，接在110 V电路中，两灯一样亮
D．两灯串联后，接在110 V电路中，甲灯比乙灯亮
9．在如图所示的家庭电路中，先闭合开关S1，让电炉正常工作，然后依次闭合灯泡开关，则
A．接入电路的总电阻变大
B．火线和零线中的电流变大
C．通过各用电器的电流一定相等
D．电炉的功率比灯泡的功率大，所以它两端的电压更高
10．如图所示的电路中，电源电压保持不变，开关闭合后，滑动变阻器的滑片P向左移动时，三个电表的示数变化情况是（ ）
A．A的示数变小，V1的示数变大，V2的示数变小
B．A的示数变大，V1的示数变小，V2的示数变大
C．A的示数变小，V1的示数不变，V2的示数变大
D．A的示数变大，V1的示数不变，V2的示数变小
11．如图所示电路中，甲、乙两处分别接入电流表或电压表．当S闭合后，为使两灯均能发光，则（ ）
A．甲接入电流表，乙接入电压表
B．甲、乙均接入电流表
C．甲、乙均接入电压表
D．甲接入电压表，乙接入电流表
12．如图所示的电路中，要使电阻R1和R2串联，甲、乙、丙三只电表应依次是
A．电流表、电流表、电压表B．电压表、电流表、电压表
C．电压表、电流表、电流表D．电流表、电压表、电流表
二、填空题（每题5分，共4题，20分）
13．如图，闭合开关，根据小磁针静止时的指向，可以判断出电源的左端是_____极（选填“正”或“负”），条形磁体的右端是_____极（选填“N”或“S”）。若要使通电螺线管的磁性增强，滑动变阻器的滑片P应向_____（选填“a”或“b”）端移动。
14．如图所示是一种 LED 手电筒，它用两节新干电池做电源，电压为_____V，由 6个 LED 并联组成，每只 LED 的额定电流为 15mA，则这种 LED 手电筒正常工作时的总电流____A。
15．盛夏时节，百花绽放，四溢的花香引来了长喙天蛾悬浮在空中吸食花蜜，如图所示。从物理学的角度分析，花香四溢是_____现象。寒冬料峭，初雪交融，雪中花朵的花香浓度会变_____，这说明分子运动的剧烈程度和_____有关。
16．滑动变阻器是初中电学实验中一个重要的电路器件。实验中，滑动变阻器起到的一个共同作用是保护电路，但由于每个实验的目的不同，使得滑动变阻器在不同的实验中还具有不同的作用。请你分别写出滑动变阻器在下列三个实验中的不同作用：
（1）探究电流与电阻的关系：________________________。
（2）“伏安法”测定值电阻器的电阻：____________________。
（3）研究电磁铁磁性强弱与线圈匝数的关系：_________________。
三、实验题（共12分）
17．（4分）小华做“测量小灯泡的功率”的实验。电源电压为4V，保持不变，小灯泡额定电压为2.5 V，滑动变阻器标有“20Ω 1A”字样。
(1)如图甲所示是小华正准备接入最后一根导线（图中虚线所示）时的实验电路。请指出图中在操作上存在的不妥之处：________________________；
(2)实验中测出小灯泡在U=2.0V时的功率后，要测量其额定功率，滑动变阻器的滑片应向_________移动：当电压表的示数达到额定电压时，电流表的示数如图乙所示，则小灯泡的额定功率为___W；
(3)下表是某小组记录与处理实验数据的表格（部分）小明认为表格内数据不是真实的，请你写出他的判断依据：_______。
18．（4分）课堂上进行“探究串联电路中各处电流的关系”的实验时，小明利用三个电流表同时测量了串联电路中A、B、C三个位置（如图所示）的电流以验证探究结果：
(1)请你按照小明的设计在图中画出连线，注意连线不要交叉___________。

(2)闭合开关，电流表A1的示数为0.2A，则流经L2的电流为___________A。
(3)探究完电流规律后，小明又找到一个电压表，测量L2两端的电压，连接电路如图所示。老师指出小明的连接中有一根导线接错了。请你帮助小明找出这根接错的导线，在这根导线上打上“×”，用笔重新画一根正确连接的导线，形成正确的电路___________。
19．（4分）在探究二力平衡条件的实验中：
(1)如图甲所示，水平放置的实验装置中，将系于小车两端的线挂上钩码，分别跨过两定滑轮，使作用在小车上的两个拉力方向相反，并通过调整____________来改变拉力的大小．当小车平衡时，将小车水平转过一个角度，松手后小车不能保持平衡，这样的操作是为了探究相互平衡的二力是否_______________．
(2)如图乙所示，A、B小车内装有电磁铁，电磁铁的通、断电可遥控实现，当通电时，A、B小车吸合成一体．为了探究二力平衡时，二力是否作用在同一物体上，在图中所示情况下，下一步的操作是___________________________________________________________________．
(3)本实验用带轮的小车为研究对象，是因为滚动摩擦比滑动摩擦____________．
四、作图题（共16分）
20．（8分）请在图中正确连接电路图．
21．（8分）根据如图所示的实物电路，请你在方框内画出对应的电路图。
（____）
五、计算题（共22分）
22．（10分）CFXB型热水壶的原理图如图所示，它有加热和保温两档，通过开关S进行调节，、为电热丝，、阻值恒定不变。求：
（1）在保温挡正常工作时，电路中的电流是多少？
（2）电热丝、的阻值分别为多大？
23．（12分）小华组装了一台直流电动机模型，他将电动机模型接入如图（a）所示的电路中，已知电源电压U=3V，并保持不变，电动机内部线圈电阻R=2Ω，接通电路后，电动机正常转动，电流表读数I=0.5A，已知电动机正常工作时的能量转化关系如图（b）所示，摩擦不计，求：
(1)电动机正常转动1min消耗的电能W和线圈产生的热量Q；
(2)电动机输出的机械功率P；
(3)电动机转换成机械能的效率η（百分数后保留一位小数）。
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、D
3、B
4、C
5、C
6、B
7、B
8、D
9、B
10、D
11、A
12、B
二、填空题（每题5分，共4题，20分）
13、负 S b
14、3 0.09
15、扩散 淡 温度
16、控制电压保持不变 改变电流和电压，多次测量求平均值，减小误差 控制电流保持不变
三、实验题（共12分）
17、滑动变阻器未滑到最大阻值处 左 0.8 该数据对应滑动变阻器接入阻值超过滑动变阻器最大阻值
18、 0.2
19、钩码的个数 作用在同一直线上 遥控实现电磁铁断电 小
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）0.2A（2）48.4Ω；1051.6Ω
23、 (1) 90J； 30J；(2) 1W； (3) 66.7%
小灯泡的规格
电压表的示数U/V
电流表的示数I/A
电功率P/W
亮度
U额=2.5V
1.0
0.1
1
较暗
