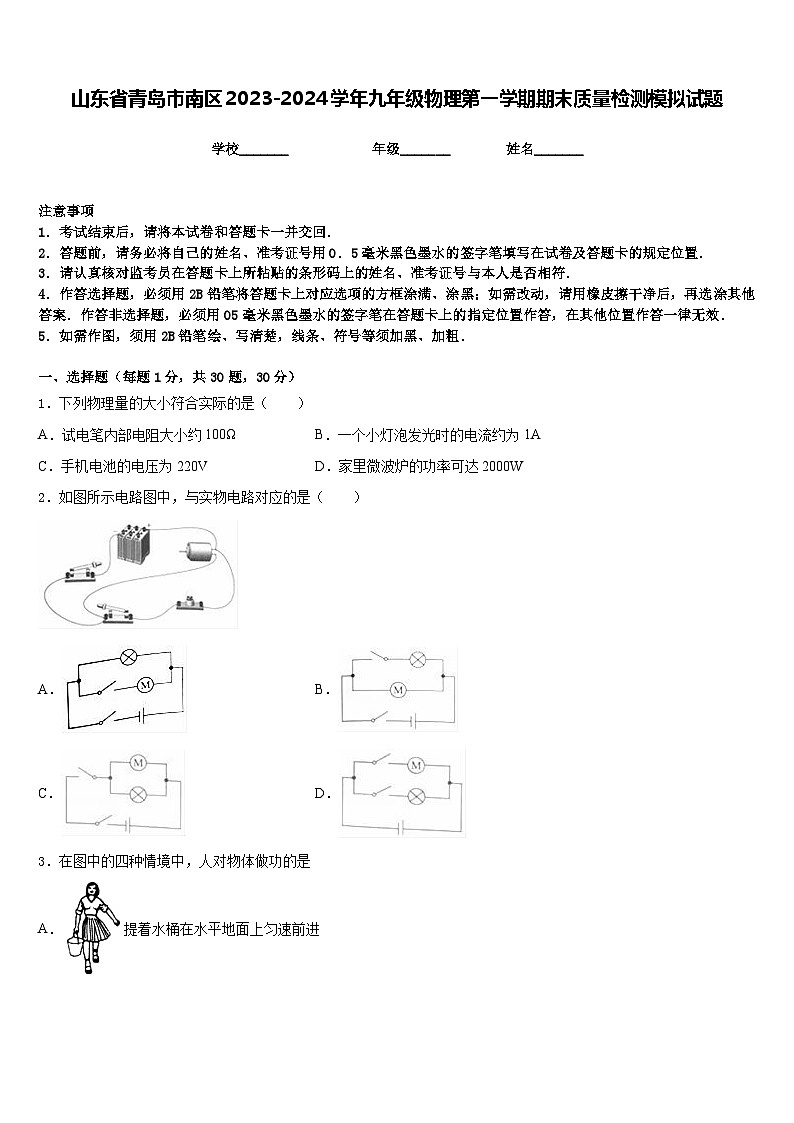

山东省青岛市南区2023-2024学年九年级物理第一学期期末质量检测模拟试题含答案

这是一份山东省青岛市南区2023-2024学年九年级物理第一学期期末质量检测模拟试题含答案，共9页。试卷主要包含了关于安全用电，下列做法正确的是，在春晚舞台上使用了大量的LED等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项
1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．
一、选择题（每题1分，共30题，30分）
1．下列物理量的大小符合实际的是（ ）
A．试电笔内部电阻大小约100ΩB．一个小灯泡发光时的电流约为1A
C．手机电池的电压为220VD．家里微波炉的功率可达2000W
2．如图所示电路图中，与实物电路对应的是（ ）
A．B．
C．D．
3．在图中的四种情境中，人对物体做功的是
A．提着水桶在水平地面上匀速前进

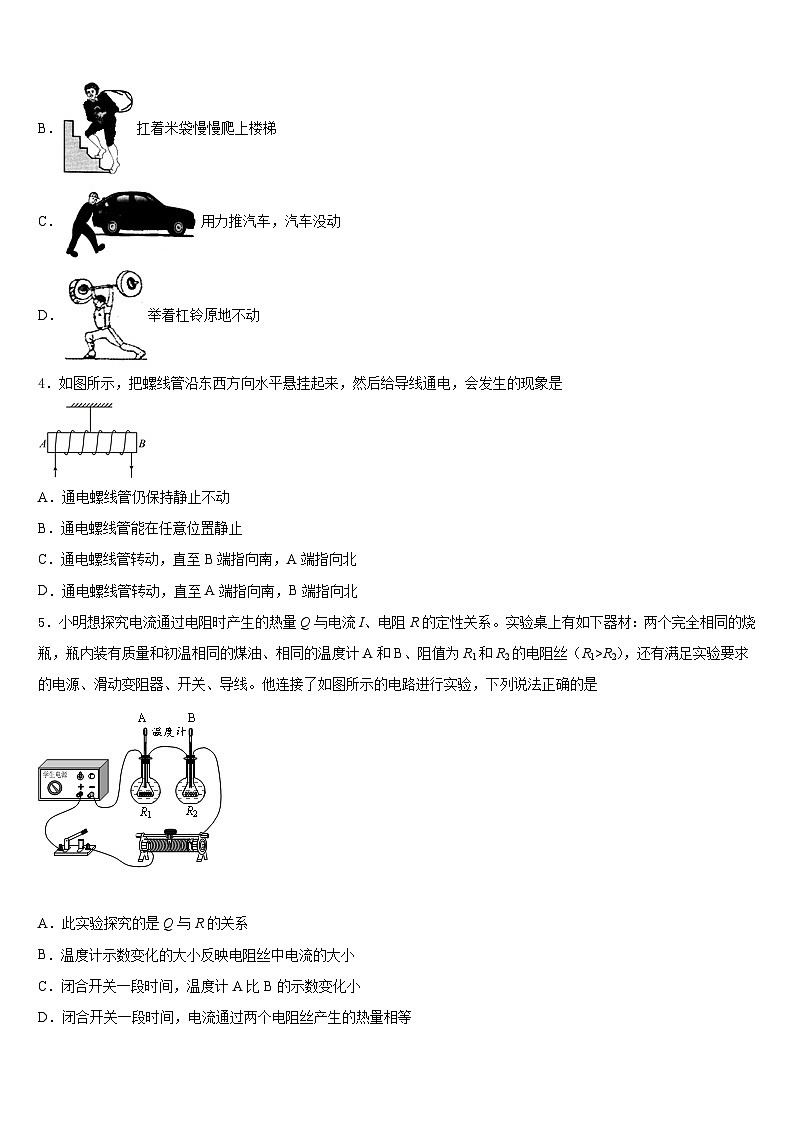

B．扛着米袋慢慢爬上楼梯
C．用力推汽车，汽车没动
D．举着杠铃原地不动
4．如图所示，把螺线管沿东西方向水平悬挂起来，然后给导线通电，会发生的现象是
A．通电螺线管仍保持静止不动
B．通电螺线管能在任意位置静止
C．通电螺线管转动，直至B端指向南，A端指向北
D．通电螺线管转动，直至A端指向南，B端指向北
5．小明想探究电流通过电阻时产生的热量Q与电流I、电阻R的定性关系。实验桌上有如下器材：两个完全相同的烧瓶，瓶内装有质量和初温相同的煤油、相同的温度计A和B、阻值为R1和R2的电阻丝（R1>R2），还有满足实验要求的电源、滑动变阻器、开关、导线。他连接了如图所示的电路进行实验，下列说法正确的是
A．此实验探究的是Q与R的关系
B．温度计示数变化的大小反映电阻丝中电流的大小
C．闭合开关一段时间，温度计A比B的示数变化小
D．闭合开关一段时间，电流通过两个电阻丝产生的热量相等

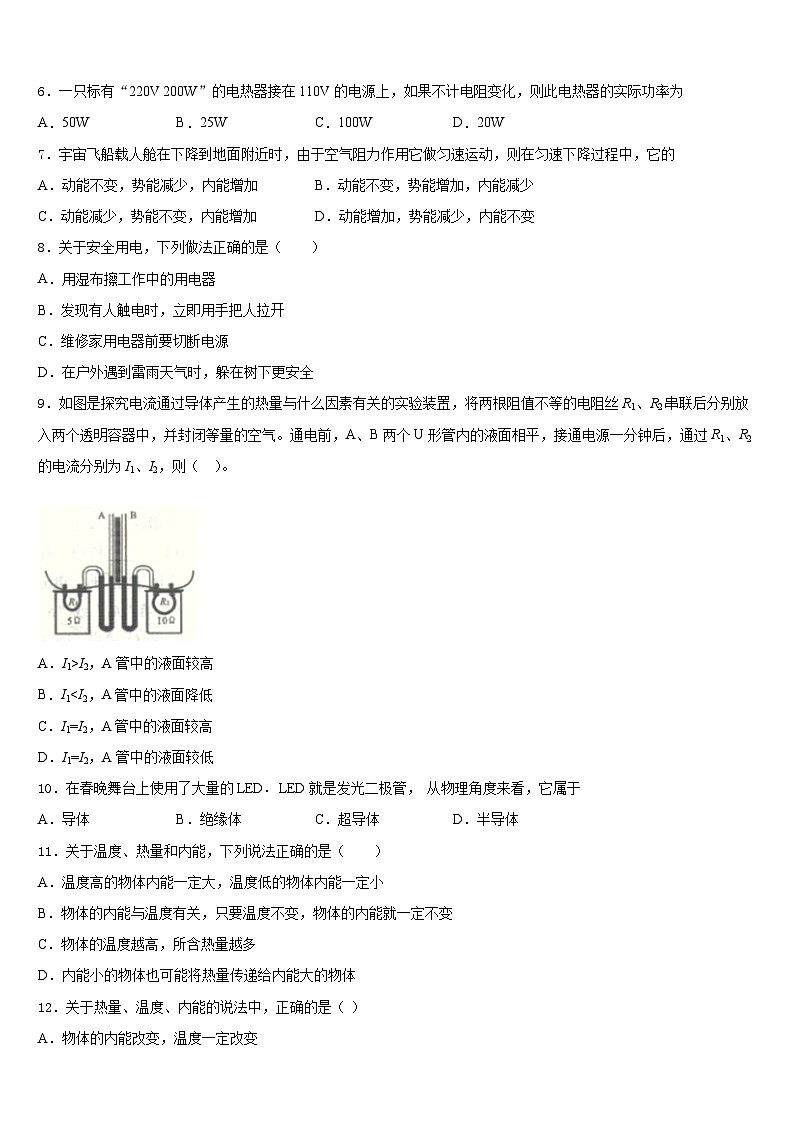

6．一只标有“220V 200W”的电热器接在110V的电源上，如果不计电阻变化，则此电热器的实际功率为
A．50WB．25WC．100WD．20W
7．宇宙飞船载人舱在下降到地面附近时，由于空气阻力作用它做匀速运动，则在匀速下降过程中，它的
A．动能不变，势能减少，内能增加B．动能不变，势能增加，内能减少
C．动能减少，势能不变，内能增加D．动能增加，势能减少，内能不变
8．关于安全用电，下列做法正确的是（ ）
A．用湿布擦工作中的用电器
B．发现有人触电时，立即用手把人拉开
C．维修家用电器前要切断电源
D．在户外遇到雷雨天气时，躲在树下更安全
9．如图是探究电流通过导体产生的热量与什么因素有关的实验装置，将两根阻值不等的电阻丝R1、R2串联后分别放入两个透明容器中，并封闭等量的空气。通电前，A、B两个U形管内的液面相平，接通电源一分钟后，通过R1、R2的电流分别为I1、I2，则（ ）。
A．I1>I2，A管中的液面较高
B．I1C．I1=I2，A管中的液面较高
D．I1=I2，A管中的液面较低
10．在春晚舞台上使用了大量的LED．LED就是发光二极管， 从物理角度来看，它属于
A．导体B．绝缘体C．超导体D．半导体
11．关于温度、热量和内能，下列说法正确的是（ ）
A．温度高的物体内能一定大，温度低的物体内能一定小
B．物体的内能与温度有关，只要温度不变，物体的内能就一定不变
C．物体的温度越高，所含热量越多
D．内能小的物体也可能将热量传递给内能大的物体
12．关于热量、温度、内能的说法中，正确的是（ ）
A．物体的内能改变，温度一定改变
B．同一个物体，温度越高，内能越大
C．炽热的铁水有内能，寒冷的冰块没有内能
D．物体吸收的热量越多，比热容越大
二、填空题（每题5分，共4题，20分）
13．国家“西气东输”重点工程完工后，将向东部沿海地区送来清洁能源天然气，已知天然气的热值为8.4×107J/m3，则每输送100m3的天然气就相当于输送了________J的能量。这些能量若能完全被水吸收，则可以使_____kg的水从20℃升高到100℃。[c水=4.2×103J/（kg·℃）]
14．物体不能无限地被压缩说明分子间存在着相互作用的_______；导线选用铜做材料是因为铜具有良好的________性；在干燥的日子里，脱毛衣时会听到“噼啪”声，这是________现象．
15．小明同学想在家里安装一盏照明灯，如图所示是他设计的电路．图中虚线框1和2应连入开关和电灯，则开关应装在____方框中．安装完毕后，闭合开关，电灯不亮，用测电笔分别测试a、b、c点时，测电笔的氖管都发光，则电路的故障为_____．
16．甲、乙两灯的额定电压均为8 V，测得其I—U图象如图所示，将甲、乙两灯串联接入电路中，消耗最大电功率是_____W，此时甲灯的电阻是_____Ω；将甲、乙两灯并联接入8 V的电路中，通电10 s，电流对两灯做功_____J。
三、实验题（共12分）
17．（4分）实验与探究：探究磁场对电流的作用：（将下列实验报告中的空缺部分填写完整）
18．（4分）在探究“电流与电压、电阻的关系”的过程中，同学们提出了如下猜想：
猜想1：电流大小可能跟电压有关；
猜想2：电流大小可能跟电阻有关。
(1)为探究以上猜想，同学们着手连接图甲所示的实物电路。在连接电路时，开关应处于__________（填“断开”或“闭合”）状态；
(2)实验中的滑动变阻器有两个作用，可以保护电路，在探究“电流与电压的关系”时还可以_______；
(3)正确连接好电路后，为探究猜想2，同学们进行了如下操作：
①将5Ω电阻接入电路，调节滑动变阻器，使电压表示数为1.5V，记下电流表示数；
②将5Ω电阻换成10Ω的电阻，闭合开关后，电压表的示数如图乙所示，此时电压表的示数是_____；接下来，应将滑动变阻器的滑片向______（填“左”或“右”）移动，当观察到电压表示数为1.5V时，记下电流表示数；
③将10Ω电阻换成15Ω电阻，重复上面的实验；
(4)同学们将测量数据记录在下表中，分析表中数据：
可得出结论：______________________________。
19．（4分）小明在“伏安法测小灯泡电阻”的实验中，首先连接了图甲所示的实物图，闭合开关后，调节变阻器滑片在某一位置时，电流表示数如图乙所示，这时灯丝突然烧断，观察此时电压表的示数情况；然后换相同规格的灯泡重新测量，将数据记录在表格中，绘出的I－U图像如图丙中A所示；小亮用相同的器材和电路做该实验时，由于连接错误，根据测量数据绘出的I－U图像如图丙中B所示；请你解答：
(1)闭合开关前应将滑片移到______（选填“A”或“B”）端；
(2)图乙中电流值是_____A；灯丝突然烧断时电压表的示数______（选填“变大”“变小”或“不变”）；
(3)小明对表格中数据的处理是错误的，原因是_________________________________；
(4)你认为小亮在连接过程中出现的错误是______________________。
四、作图题（共16分）
20．（8分）请根据电路图连接实物图。
（____）
21．（8分）图是部分照明电路．用笔画线代替导线，将开关和电灯接入照明电路．
（________________）
五、计算题（共22分）
22．（10分）如图是某电火锅加热器的简化电路图，电源电压是220V，R1、R2是发热电阻，开光接“1”时为低温挡，此时R1的功率是11W，R2的功率是99W，开关接“2”时为高温挡，试求：
（1）低温挡工作时，电路中的电流是多少？
（2）低温挡工作10min，消耗的电能是多少？
（3）高温挡的功率是多少？
23．（12分）实验中，对于一些阻值很小的电阻，用伏安法直接测量比较困难，可以采用两个电流表来测量，如图所示，就是一种测量小电阻的方法。
电流表内部有电阻，当通过电流时，也遵循欧姆定律。已知电流表A1的内阻为0.1Ω，通过的电流为0.02A，电流表A2的内阻为1Ω，通过的电流为0.04A。
（1）求电流表A2两端的电压。
（2）待测电阻Rx的阻值。
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、B
3、B
4、C
5、A
6、A
7、A
8、C
9、D
10、D
11、D
12、B
二、填空题（每题5分，共4题，20分）
13、8.4×109 2.5×104
14、斥力 导电 摩擦起电
15、2 零线断路
16、7.2 6.7 112
三、实验题（共12分）
17、右 左 不能 塑料棒不导电
18、断开 改变定值电阻两端的电压或改变电阻两端的电压 1.7V 右 保持电压不变时，电流与电阻成反比例关系
19、A 0.26 变大 灯丝的电阻受温度影响，不是一个定值，取平均值没有意义 电压表并联在了滑动变阻器两端
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）0.5A；（2）6.6×104 J；（3）1100W．
23、 (1)0.04V；(2)1.9Ω
过程
①如右图，闭合开关，金属棒ab向左运动；
②只改变金属棒ab中的电流方向，闭合开关后，ab向
___________运动；
③再将磁铁的N、S极上下对调，闭合开关后，金属棒ab向___________运动。
问题讨论
④用轻质塑料棒cd替换金属棒ab进行实验，实验___________（填能或不能）成功，因为___________。
电阻
5
10
15
电流I/A
0.30
0.15
0.10
电压U/V
0.5
1.5
2.0
2.5
3.0
电流I/A
0.10
0.20
0.23
0.25
0.27
电阻R/Ω
5.0
7.5
8.7
10.0
11.1
电阻平均值R/Ω
8.5
