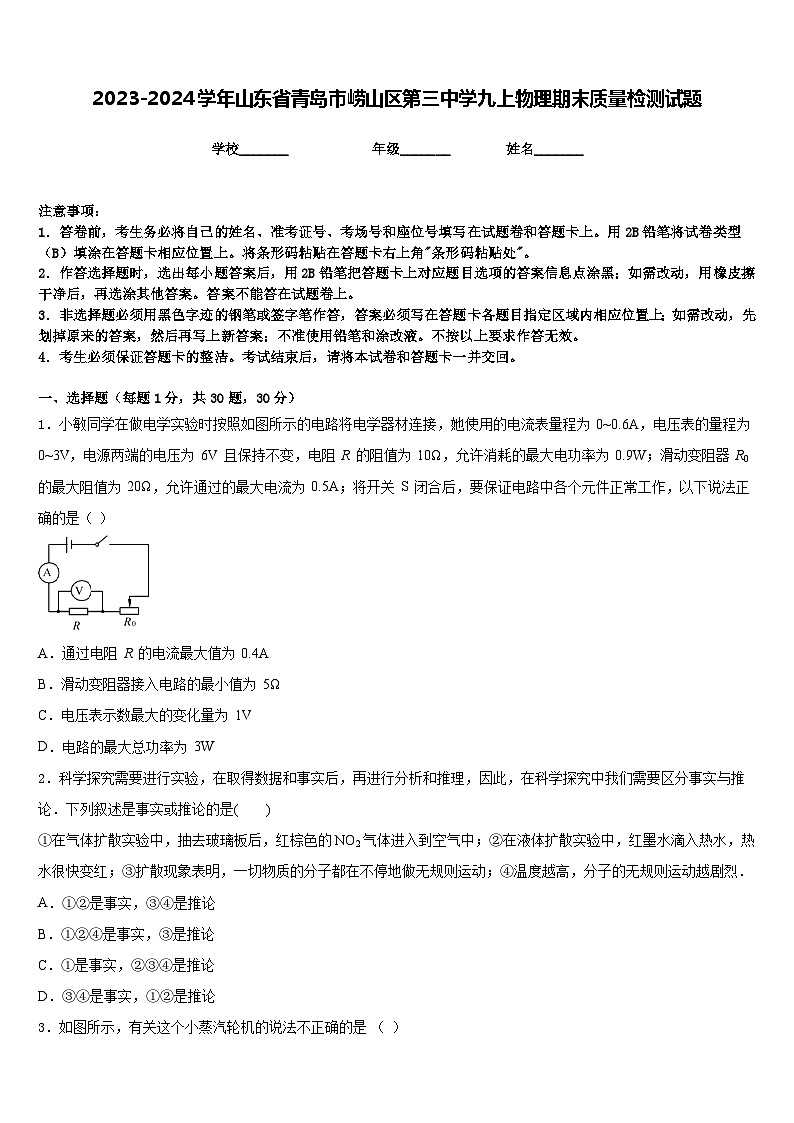

2023-2024学年山东省青岛市崂山区第三中学九上物理期末质量检测试题含答案

这是一份2023-2024学年山东省青岛市崂山区第三中学九上物理期末质量检测试题含答案，共9页。试卷主要包含了考生必须保证答题卡的整洁等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．小敏同学在做电学实验时按照如图所示的电路将电学器材连接，她使用的电流表量程为 0~0.6A，电压表的量程为 0~3V，电源两端的电压为 6V 且保持不变，电阻 R 的阻值为 10Ω，允许消耗的最大电功率为 0.9W；滑动变阻器 R0 的最大阻值为 20Ω，允许通过的最大电流为 0.5A；将开关 S 闭合后，要保证电路中各个元件正常工作，以下说法正确的是（ ）
A．通过电阻 R 的电流最大值为 0.4A
B．滑动变阻器接入电路的最小值为 5Ω
C．电压表示数最大的变化量为 1V
D．电路的最大总功率为 3W
2．科学探究需要进行实验，在取得数据和事实后，再进行分析和推理，因此，在科学探究中我们需要区分事实与推论．下列叙述是事实或推论的是( )
①在气体扩散实验中，抽去玻璃板后，红棕色的NO2气体进入到空气中；②在液体扩散实验中，红墨水滴入热水，热水很快变红；③扩散现象表明，一切物质的分子都在不停地做无规则运动；④温度越高，分子的无规则运动越剧烈．
A．①②是事实，③④是推论
B．①②④是事实，③是推论
C．①是事实，②③④是推论
D．③④是事实，①②是推论

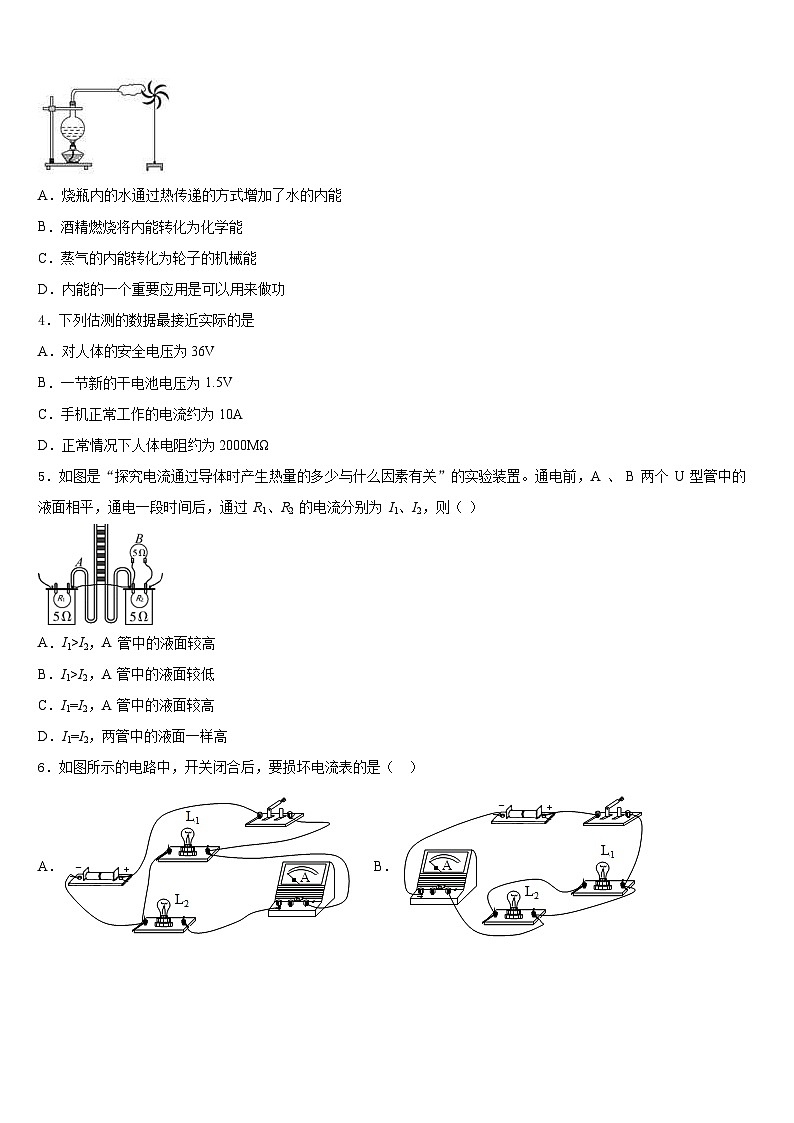

3．如图所示，有关这个小蒸汽轮机的说法不正确的是 （ ）
A．烧瓶内的水通过热传递的方式增加了水的内能
B．酒精燃烧将内能转化为化学能
C．蒸气的内能转化为轮子的机械能
D．内能的一个重要应用是可以用来做功
4．下列估测的数据最接近实际的是
A．对人体的安全电压为36V
B．一节新的干电池电压为1.5V
C．手机正常工作的电流约为10A
D．正常情况下人体电阻约为2000MΩ
5．如图是“探究电流通过导体时产生热量的多少与什么因素有关”的实验装置。通电前，A 、 B 两个 U 型管中的液面相平，通电一段时间后，通过 R1、R2 的电流分别为 I1、I2，则（ ）
A．I1>I2，A 管中的液面较高
B．I1>I2，A 管中的液面较低
C．I1=I2，A 管中的液面较高
D．I1=I2，两管中的液面一样高
6．如图所示的电路中，开关闭合后，要损坏电流表的是（ ）
A．B．
C．D．

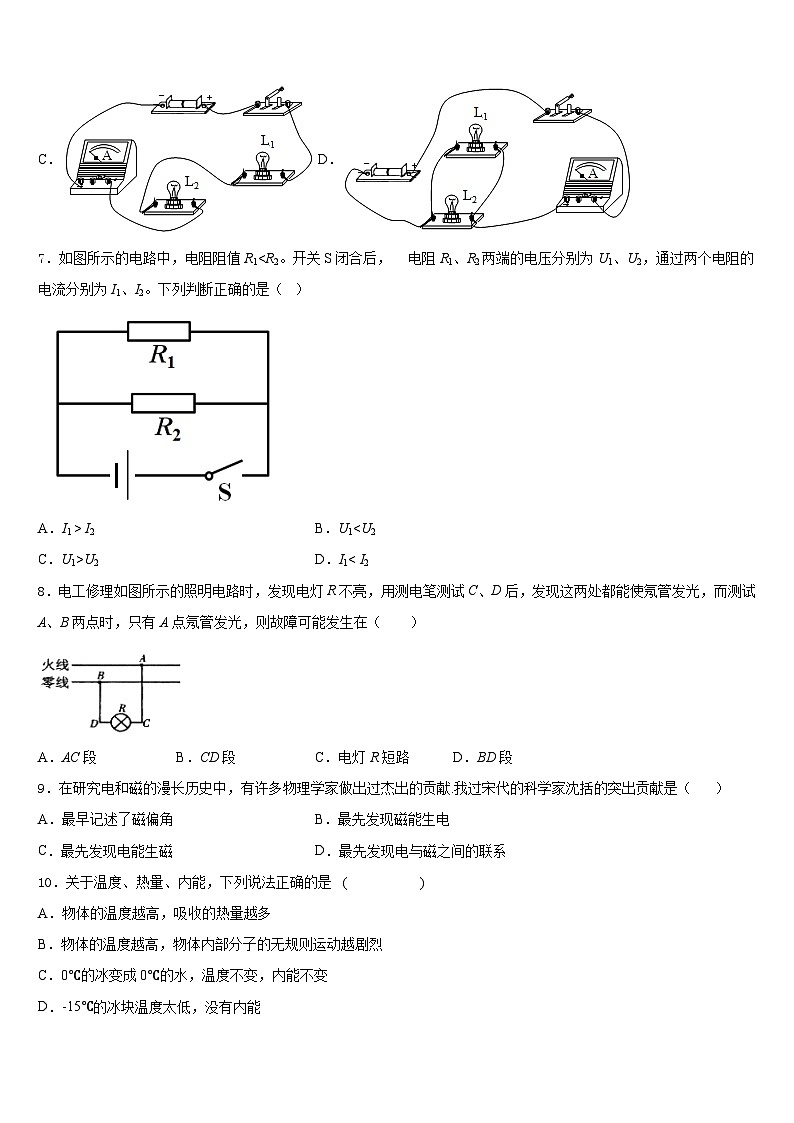

7．如图所示的电路中，电阻阻值R1A．I1 > I2B．U1C．U1>U2D．I1< I2
8．电工修理如图所示的照明电路时，发现电灯R不亮，用测电笔测试C、D后，发现这两处都能使氖管发光，而测试A、B两点时，只有A点氖管发光，则故障可能发生在（ ）
A．AC段B．CD段C．电灯R短路D．BD段
9．在研究电和磁的漫长历史中，有许多物理学家做出过杰出的贡献.我过宋代的科学家沈括的突出贡献是（ ）
A．最早记述了磁偏角B．最先发现磁能生电
C．最先发现电能生磁D．最先发现电与磁之间的联系
10．关于温度、热量、内能，下列说法正确的是 ( )
A．物体的温度越高，吸收的热量越多
B．物体的温度越高，物体内部分子的无规则运动越剧烈
C．0℃的冰变成0℃的水，温度不变，内能不变
D．-15℃的冰块温度太低，没有内能
11．在下列家用电器中，利用电流热效应工作的是
A．电熨斗B．吸尘器C．榨汁机D．电冰箱
12．如图所示的电路中，电源电压不变，开关S始终闭合，S1由闭合到断开时，则（ ）
A．电压表的示数变大B．电路中的总电阻变大
C．电流表的示数变大D．电路消耗的总功率变大
二、填空题（每题5分，共4题，20分）
13．如图所示，灯L1上标有“3V 3W”字样，若把塑料三角板接到电路A、B之间时，闭合开关后灯L1____（选填“会”或“不会”）发光，若将另一只标有“3V 6W”的灯泡L2接到电路A、B之间时，闭合开关后发光较亮的是灯________．（灯丝电阻不变）
14．在某导体两端加4V电压时，通过该导体的电流为0.2A；在这个导体两端加6V的电压时，通过该导体的电流等于_______A；当这个导体两端不加电压时，该导体的电阻为_______Ω。
15．在“探究水沸腾时温度变化的特点”实验中，烧杯中加入200g的水，测得初始温度为45℃．如图所示，用酒精灯加热一段时间后温度计的示数为_____℃，则水吸收的热量为_____J，这些热量相当于完全燃烧_____g酒精放出的热量。（水的比热容c水＝4.2×103J/（kg•℃），酒精热值q＝3.0×107J/kg）
16．1938 年，科学家首次用中子轰击比较大的原子核，使其发生裂变反应，变成两个中等大小的原子核， 同时释放出巨大的能量。利用核能发电是人们和平利用核能的一个重要方向，目前世界上已经利用______填“核裂变”或“核聚变”）原理建成了许多核电站。
三、实验题（共12分）
17．（4分）（1）利用如图甲所示电路测电阻，电流表、电压表的示数如图乙所示，则两表的示数分别为__A、__V，通过计算可知待测电阻为__Ω；
（2）某实验小组利用图所示电路探究并联电路电流的规律，电阻R1、R2的阻值分别为5Ω、10Ω；
①闭合开关，电流表A1无示数、其他电流表均有示数，则电路故障可能是__；
②排除故障后，闭合开关，多次调节滑动变阻器的滑片，记录电流表的示数，数据见表格。
分析数据可得出结论：并联电路的干路电流等于__；并联电路中支路电阻越大，则支路电流__。
完成实验后，小组内有同学质疑以上探究结论，为了使结论更具普遍性，可进一步采取的措施是__。（填一种即可）
18．（4分）如图所示是某实验小组“探究电流与电压和电阻关系”的电路图，使用的实验器材有：电压为6V的电源、电流表、电压表各一个、开关一个、定值电阻阻值是、、、的各一个，规格为“ ”的滑动变阻器一个，导线若干。
(1)探究电流与电压的关系时，所测得的几组电流、电压值如表一所示。根据表一中数据可得到结论：___________________；
表一
(2)探究电流与电阻的关系时，所用的几个定值电阻的阻值和测得的几组电流值如表二所示。
表二
①由于操作不当，导致表二中的一组数据存在错误，请判断第_______次实验的数据存在错误，产生错误的原因是____________________，正确的数据应该是_______________A；
②纠正错误以后，该小组用的电阻替换的电阻进行了第4次实验，发现实验无法进行下去，为了完成第4次实验，同学们提出了下列解决方案，其中正确的是（______）
A．将电压表的量程换为0~15V
B．换成电压为12V的电源
C．更换最大阻值大于或等于的滑动变阻器
D．可将定值电阻两端的电压调为1.5V
19．（4分）小聪利用如图甲所示的电路测量额定电压为2.5v的小灯泡的额定功率。
(1)请用笔画线代替导线，将图甲的实物图连接完整，要求滑动变阻器画片P向右移动时小灯泡变亮___。
(2)连接电路后，闭合开关，发现小灯泡不发光，电流表示数不为零，电压表示数为零，则故障可能是由于小灯泡________引起的。
(3)当小灯泡正常发光时，电流表示数如图乙所示，则小灯泡的额定功率时_______W。在实际测量中，电压表有示数时内部有微弱的电流通过，如果考虑这个微弱电流的影响，则所测小灯泡的额定功率偏_______。
(4)利用如图丙所示的电路也可以完成该实验，请完成下列填空（电源电压不变，R1和R2为滑动变阻器，R2的最大电阻为R0）。
①只闭合开关S和，调节________，使电压表的示数为2.5V。
②只闭合开关__________，调节，使电压表的示数仍为2.5V。
③接着将R2的滑片P调至最左端，记下电压表的示数为U1；再将R2的滑片P调至最右端，记下电压表的示数为U2 ， 则小灯泡额定功率的表达式P额=_____________（用U额、R0、U1、U2表示）。
四、作图题（共16分）
20．（8分）画出图中动力F1的力臂l1。
21．（8分）如图所示，在方框内分别填入小灯泡和电流表的元件符号，使电路正常工作。
（______）
五、计算题（共22分）
22．（10分）有一个小灯泡，铭牌上标有“6V、3W”。求：
（1）小灯泡正常工作10分钟将消耗多少电能？
（2）将这个小灯泡和一个电阻串联后，接在9V的电源两端，小灯泡恰好正常发光。这个电阻的阻值是多少？
（3）若将两个小灯泡并联接入3V的电源，两个小灯泡1min消耗电能是多少？
23．（12分）将“6V 3W ”的灯泡L1和“6V 2W”的灯泡L2串联后接入6V的电源中，温度对灯丝电阻的影响忽略不计。
(1)请证明在该电路中灯泡L1和L2的实际功率为P1和P2时，串联电路中的总功率；
(2)请计算该电路中的总功率。
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、A
3、B
4、B
5、A
6、B
7、A
8、D
9、A
10、B
11、A
12、B
二、填空题（每题5分，共4题，20分）
13、不会 L1
14、0.3 20
15、95 4.2×104 1.4
16、核裂变
三、实验题（共12分）
17、0.24 2.4 10 电阻R1断路 各支路电流之和 越小 调节滑动变阻器，获得多组数据进行比较
18、当电阻一定时，通过导体的电流和导体两端的电压成正比 3 没有控制电阻两端电压一定或没有调节滑动变阻器使用电阻两端电压一定 0.2 C
19、 见解析 短路 0.6 大 S和 ·
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）1.8×103J；（2）6Ω；（3）90J
23、 (1)见解析；(2)
通过R1的I1/A
通过R2的I2/A
干路电流I/A
R1、R2并联
0.20
0.10
0.30
R1、R2并联
0.28
0.14
0.42
R1、R2并联
0.36
0.18
0.54
……
实验次数
1
2
3
电压
1.0
1.5
2.0
电流
0.2
0.3
0.4
实验次数
1
2
3
电阻
5
10
15
电流
0.6
0.3
0.24
