第14单元 交流电-2024年高考物理一轮复习单元提升训练

这是一份第14单元 交流电-2024年高考物理一轮复习单元提升训练，文件包含第14单元交流电原卷版doc、第14单元交流电解析版doc等2份试卷配套教学资源，其中试卷共26页， 欢迎下载使用。
一、单选题（每题3分，共计30分）

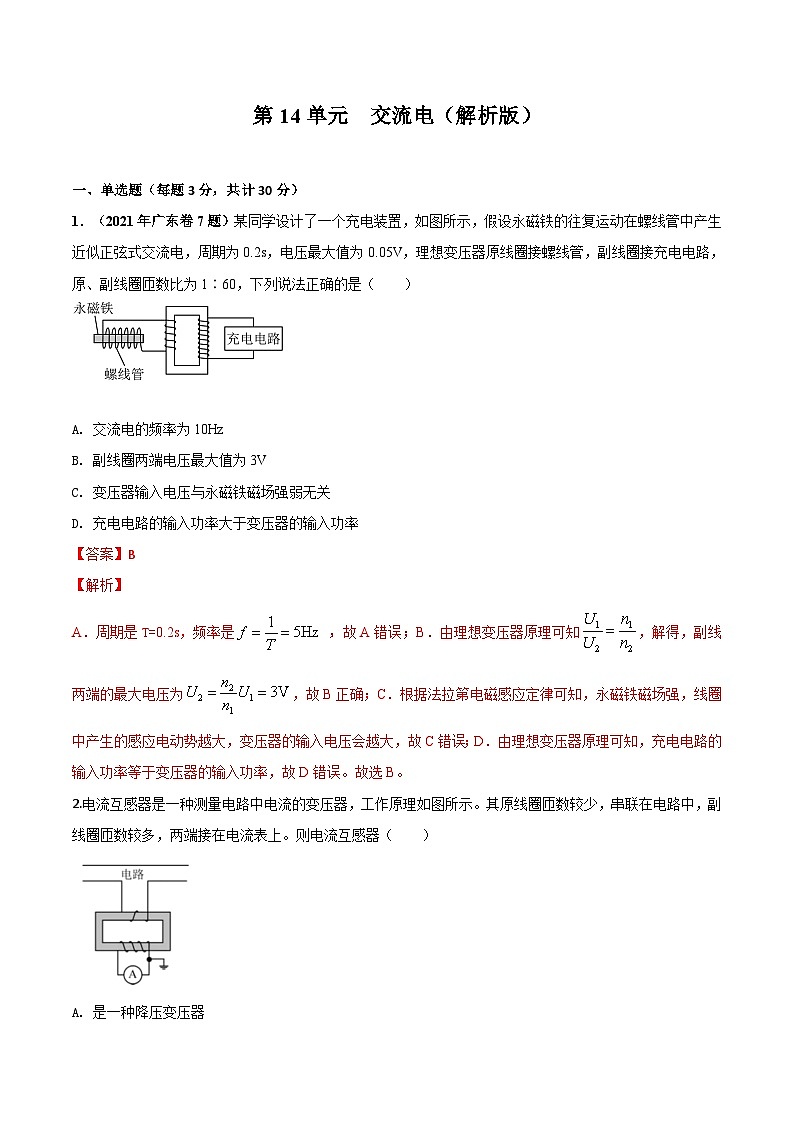

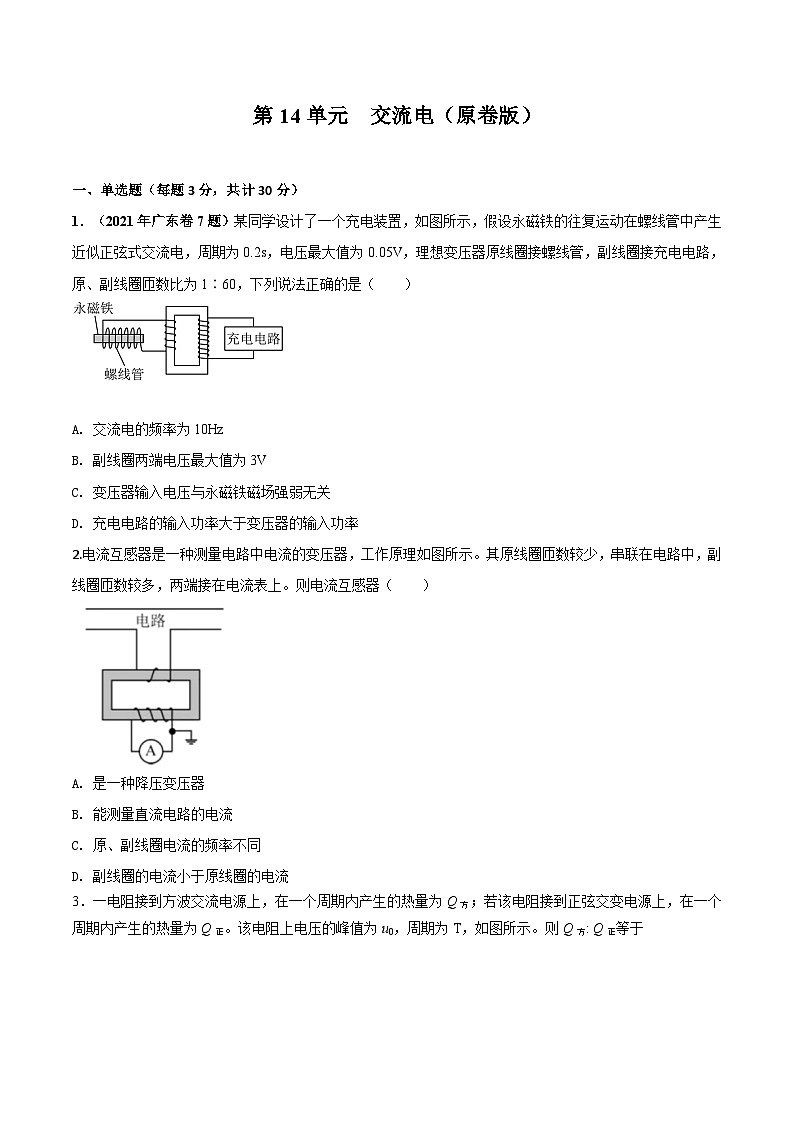

1．（2021年广东卷7题）某同学设计了一个充电装置，如图所示，假设永磁铁的往复运动在螺线管中产生近似正弦式交流电，周期为0.2s，电压最大值为0.05V，理想变压器原线圈接螺线管，副线圈接充电电路，原、副线圈匝数比为1∶60，下列说法正确的是（ ）
A. 交流电的频率为10Hz
B. 副线圈两端电压最大值为3V
C. 变压器输入电压与永磁铁磁场强弱无关
D. 充电电路的输入功率大于变压器的输入功率

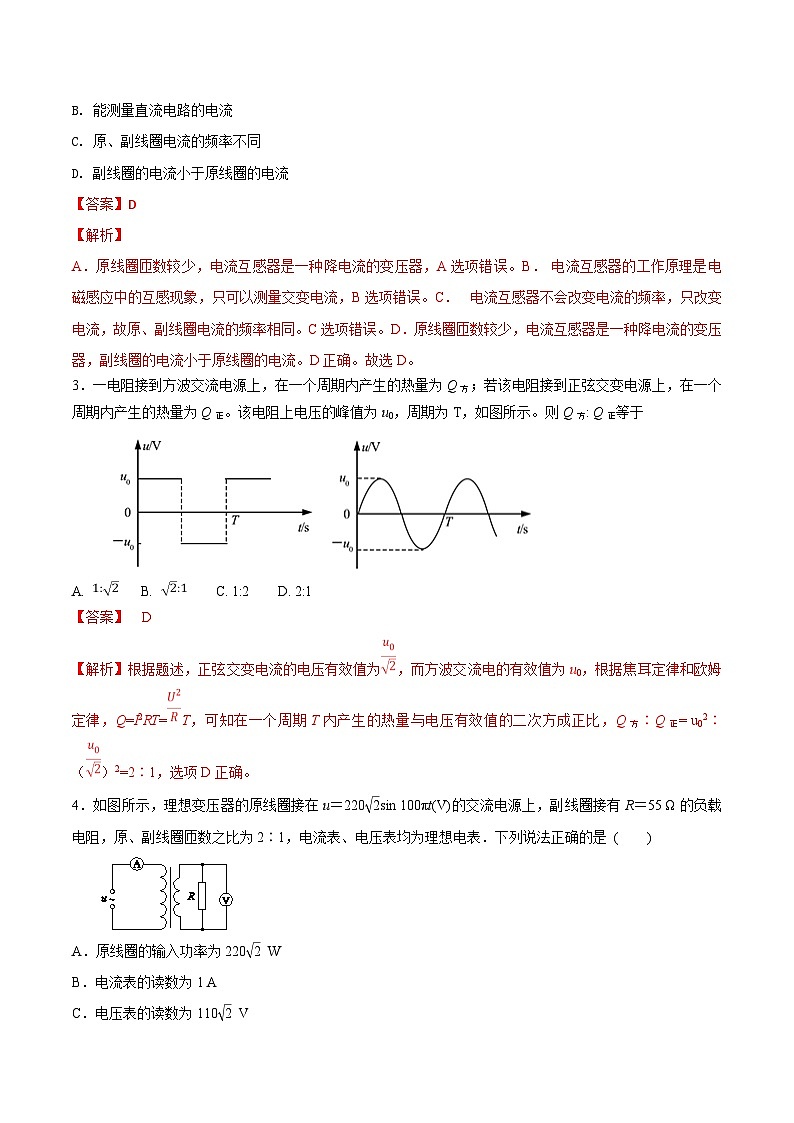

2.电流互感器是一种测量电路中电流的变压器，工作原理如图所示。其原线圈匝数较少，串联在电路中，副线圈匝数较多，两端接在电流表上。则电流互感器（ ）
A. 是一种降压变压器
B. 能测量直流电路的电流
C. 原、副线圈电流的频率不同
D. 副线圈的电流小于原线圈的电流

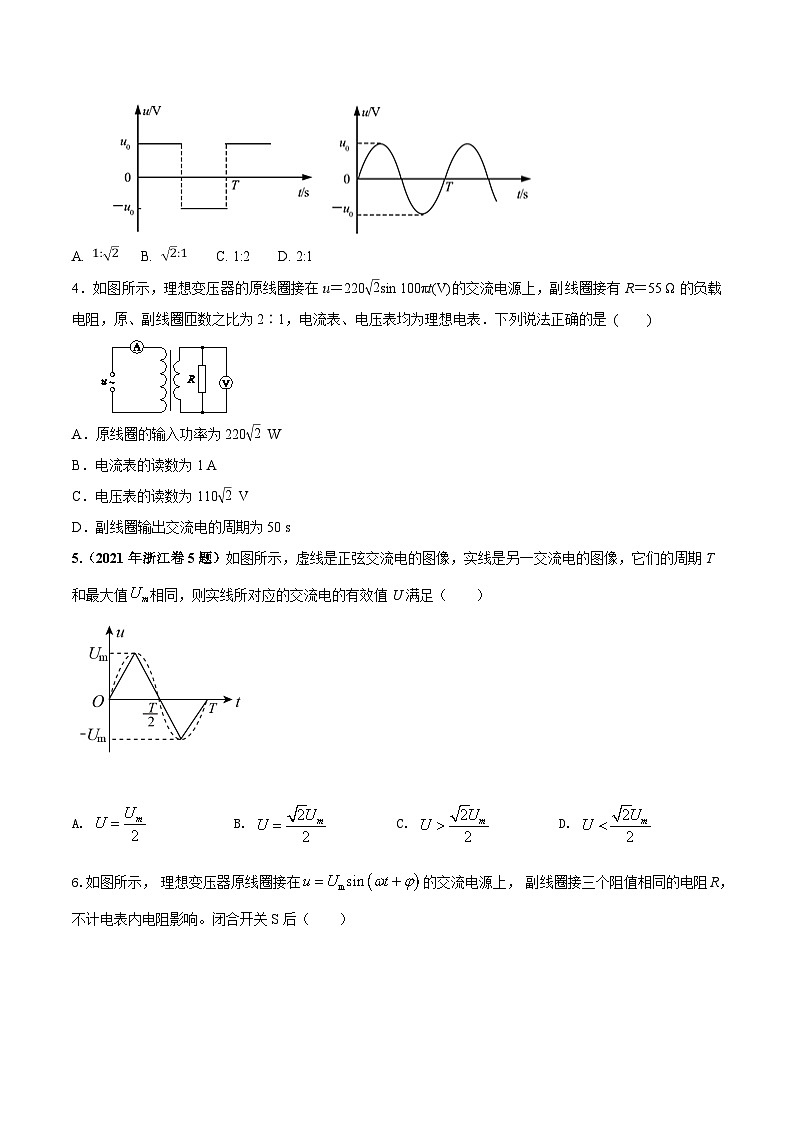

3．一电阻接到方波交流电源上，在一个周期内产生的热量为Q方；若该电阻接到正弦交变电源上，在一个周期内产生的热量为Q正。该电阻上电压的峰值为u0，周期为T，如图所示。则Q方: Q正等于
A. B. C. 1:2 D. 2:1
4．如图所示，理想变压器的原线圈接在u＝220eq \r(2)sin 100πt(V)的交流电源上，副线圈接有R＝55 Ω的负载电阻，原、副线圈匝数之比为2∶1，电流表、电压表均为理想电表．下列说法正确的是 ( )
A．原线圈的输入功率为220eq \r(2) W
B．电流表的读数为1 A
C．电压表的读数为110eq \r(2) V
D．副线圈输出交流电的周期为50 s

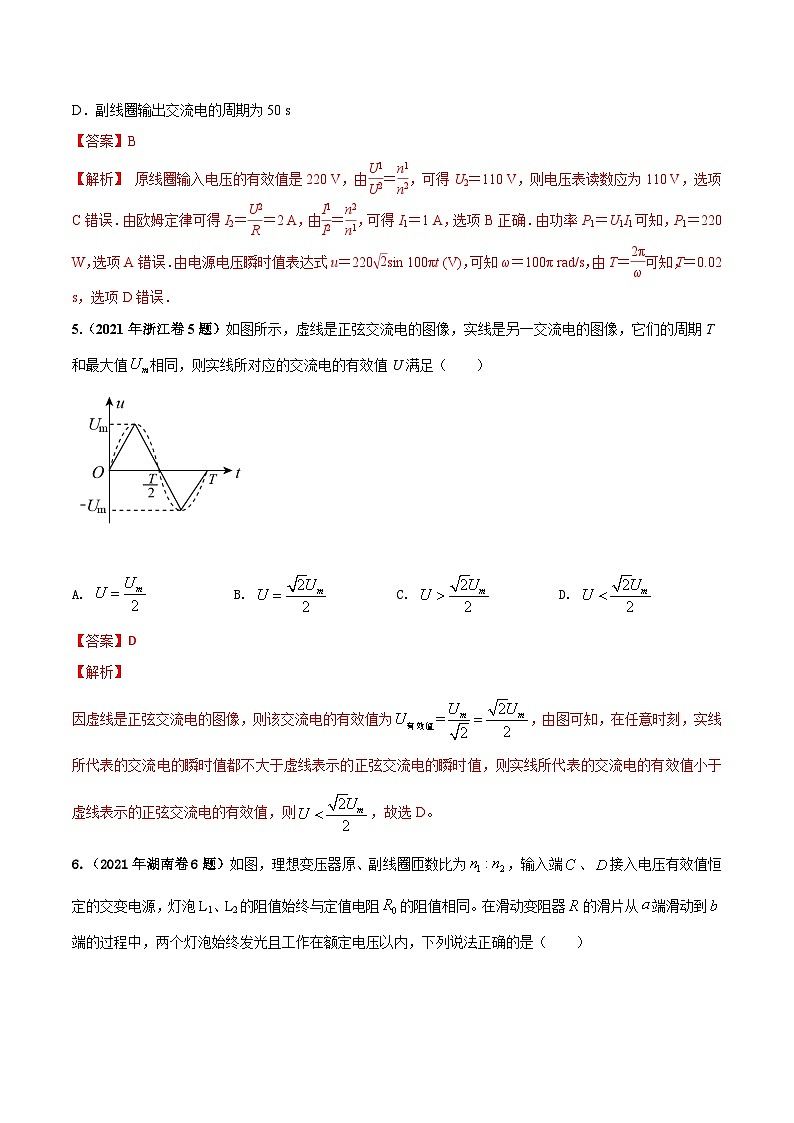

5.（2021年浙江卷5题）如图所示，虚线是正弦交流电的图像，实线是另一交流电的图像，它们的周期T和最大值相同，则实线所对应的交流电的有效值U满足（ ）
A. B. C. D.

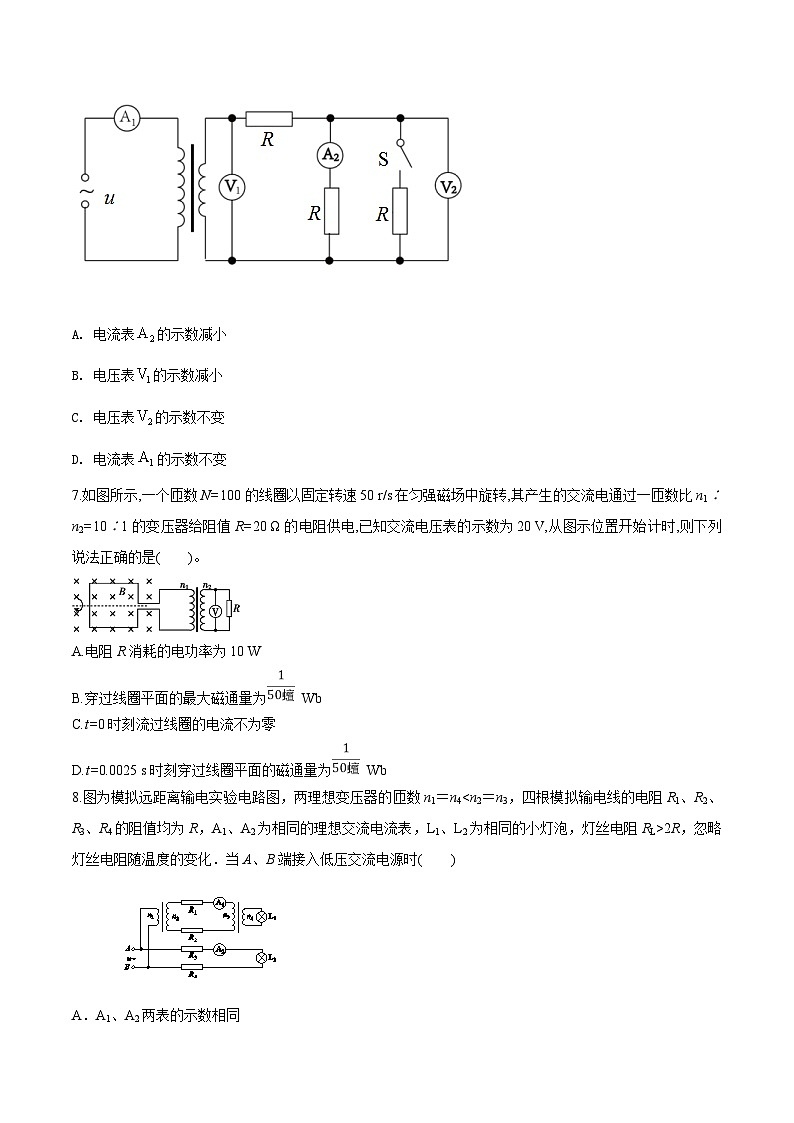

6.如图所示， 理想变压器原线圈接在的交流电源上， 副线圈接三个阻值相同的电阻R，不计电表内电阻影响。闭合开关S后（ ）
A. 电流表的示数减小
B. 电压表的示数减小
C. 电压表的示数不变
D. 电流表的示数不变
7.如图所示,一个匝数N=100的线圈以固定转速50 r/s在匀强磁场中旋转,其产生的交流电通过一匝数比n1∶n2=10∶1的变压器给阻值R=20 Ω的电阻供电,已知交流电压表的示数为20 V,从图示位置开始计时,则下列说法正确的是( )。
A.电阻R消耗的电功率为10 W
B.穿过线圈平面的最大磁通量为 Wb
C.t=0时刻流过线圈的电流不为零
D.t=0.0025 s时刻穿过线圈平面的磁通量为 Wb
8.图为模拟远距离输电实验电路图，两理想变压器的匝数n1＝n42R，忽略灯丝电阻随温度的变化．当A、B端接入低压交流电源时( )
A．A1、A2两表的示数相同
B．L1、L2两灯泡的亮度相同
C．R1消耗的功率大于R3消耗的功率
D．R2两端的电压小于R4两端的电压
9.图甲中的理想变压器原、副线圈匝数比n1：n2=22：3，输入端a、b所接电压u随时间t的变化关系如图乙所示。灯泡L的电阻恒为15 Ω，额定电压为24 V。定值电阻R1=10 Ω、R2=5 Ω， 滑动变阻器R的最大阻值为10 Ω。为使灯泡正常工作，滑动变阻器接入电路的电阻应调节为（ ）
A. 1 ΩB. 5 ΩC. 6 ΩD. 8 Ω
10.如图所示，某小型水电站发电机的输出功率，发电机的电压，经变压器升压后向远处输电，输电线总电阻，在用户端用降压变压器把电压降为。已知输电线上损失的功率，假设两个变压器均是理想变压器，下列说法正确的是（ ）
A. 发电机输出的电流
B. 输电线上的电流
C. 降压变压器的匝数比
D. 用户得到的电流
二、多选题（每题5分，共计30分）
11.手机无线充电是比较新颖的充电方式。如图所示，电磁感应式无线充电的原理与变压器类似，通过分别安装在充电基座和接收能量装置上的线圈，利用产生的磁场传递能量。当充电基座上的送电线圈通入正弦式交变电流后，就会在邻近的受电线圈中感应出电流，最终实现为手机电池充电。在充电过程中（ ）
A. 送电线圈中电流产生的磁场呈周期性变化
B. 受电线圈中感应电流产生的磁场恒定不变
C 送电线圈和受电线圈通过互感现象实现能量传递
D. 手机和基座无需导线连接，这样传递能量没有损失
12．（2021年河北卷8题）如图，发电机的矩形线圈长为、宽为L，匝数为N，放置在磁感应强度大小为B的匀强磁场中，理想变压器的原、副线圈匝数分别为、和，两个副线圈分别接有电阻和，当发电机线圈以角速度匀速转动时，理想电流表读数为I，不计线圈电阻，下列说法正确的是（ ）
A. 通过电阻的电流为B. 电阻两端的电压为
C. 与的比值为D. 发电机的功率为
13.如图所示，理想变压器原、副线圈的匝数比n1:n2=11:5，原线圈接ul=110sin100πt V的交流电，电阻R1=R2=25 Ω，D为理想二极管，则
A．通过电阻R1的电流为2 A
B．二极管的反向耐压值应大于50 V
C．原线圈的输入功率为大于50 W
D．通过原线圈的电流为
14. （2021年山东卷9题）输电能耗演示电路如图所示。左侧变压器原、副线圈匝数比为1∶3，输入电压为的正弦交流电。连接两理想变压器的导线总电阻为r，负载R的阻值为。开关S接1时，右侧变压器原、副线圈匝数比为2∶1，R上的功率为；接2时，匝数比为1∶2，R上的功率为P。以下判断正确的是（ ）
A. B.
C. D.
15.如图所示，将额定电压为60 V的用电器通过一理想变压器接在正弦交变电源上．闭合开关S后，用电器正常工作，交流电压表和交流电流表(均为理想电表)的示数分别为220 V和2.2 A．以下判断正确的是( )
A．变压器输入功率为484 W
B．通过原线圈的电流的有效值为0.6 A
C．通过副线圈的电流的最大值为2.2 A
D．变压器原、副线圈匝数比n1∶n2＝11∶3
16.在图（a）所示的交流电路中，电源电压的有效值为220V，理想变压器原、副线圈的匝数比为10∶1，R1、R2、R3均为固定电阻，R2=10，R3=20，各电表均为理想电表。已知电阻R2中电流i2随时间t变化的正弦曲线如图（b）所示。下列说法正确的是（ ）
A. 所用交流电的频率为50HzB. 电压表的示数为100V
C. 电流表的示数为1.0AD. 变压器传输的电功率为15.0W
三、实验题（每题10分，共20分）
17.待测电阻Rx的阻值约为20 Ω,现要测量其阻值,实验室提供器材如下:
A.电流表(量程150 mA,内阻约为10 Ω)
B.电流表(量程20 mA,内阻r2=30 Ω)
C.电压表(量程15 V,内阻约为3000 Ω)
D.定值电阻R0=100 Ω
E.滑动变阻器R1,最大阻值为5 Ω,允许通过的最大电流为1.0 A
F.滑动变阻器R2,最大阻值为5 Ω,允许通过的最大电流为0.5 A
G.电源E,电动势为4 V(内阻不计)
H.开关S及导线若干
(1)为了使电表调节范围较大,测量准确,测量时电表读数不得小于其量程的,请从所给的器材中选择合适的实验器材 (均用器材前对应的序号字母填写)。
(2)根据你选择的实验器材,请你在虚线框内画出测量Rx的最佳实验电路图并标明元件符号。




(3)待测电阻的表达式为Rx= ,式中各符号的物理意义为 。
18.实验方案对实验测量的精度有直接的影响，某学习小组对“测量电源的电动势和内阻”的实验方案进行了探究。实验室提供的器材有：
干电池一节（电动势约1.5 V，内阻小于1 Ω）；
电压表V （量程3 V，内阻约3 kΩ）；
电流表A （量程0.6 A，内阻约1 Ω）；
滑动变阻器R （最大阻值为20 Ω）；
定值电阻R1 （阻值2 Ω）；
定值电阻R2 （阻值5 Ω）；
开关一个，导线若干。
(1)该小组按照图甲所示的电路进行实验，通过调节滑动变阻器阻值使电流表示数逐渐接近满偏，记录此过程中电压表和电流表的示数，利用实验数据在U-I坐标纸上描点，如图乙所示，结果发现电压表示数的变化范围比较小，出现该现象的主要原因是_____。（单选，填正确答案标号）
A．电压表分流
B．干电池内阻较小
C．滑动变阻器最大阻值较小
D．电流 表内阻较小
(2)针对电压表示数的变化范围比较小的问题，该小组利用实验室提供的器材改进了实验方案，重新测量得到的数据如下表所示。

请根据实验数据，回答以下问题：
①答题卡的坐标纸上已标出后3组数据对应的坐标点，请在答题卡的坐标纸上标出前4组数据对应的坐标点并画出U-I图像________。
②根据实验数据可知，所选的定值电阻为_____ （填“R1”或“R2”）。
③用笔画线代替导线，请在答题卡上按照改进后的方案，将实物图连接成完整电路____________。
四、计算题（18题8分，19题12分，共计20分）
19.交流发电机的原理如图甲所示，闭合的矩形线圈放在匀强磁场中，绕OO′轴匀速转动，在线圈中产生的交变电流随时间变化的图象如图乙所示，已知线圈的电阻为R＝2.0Ω，求：
(1)线圈电阻上产生的电热功率是多少；
(2)保持线圈匀速运动，1min内外界对线圈做的功是多少．
20.如图所示,MN和PQ是平行、光滑、足够长且不计电阻的两根竖直固定金属杆,间距L=0.1 m,其最上端通过电阻R相连接,R=0.5 Ω。R两端通过导线与平行板电容器连接,电容器上下两板距离d=1 m。在R下方一定距离有方向相反、无缝对接的两个沿水平方向的匀强磁场区域Ⅰ和Ⅱ,磁感应强度均为B=2 T,其中区域Ⅰ的高度差h1=3 m,区域Ⅱ的高度差h2=1 m。现将一阻值r=0.5 Ω、长L=0.1 m的金属棒b紧贴MN和PQ,从距离区域Ⅰ上边缘h=5 m处由静止释放;b进入区域Ⅰ后即刻做匀速直线运动,在b进入区域Ⅰ的同时,从紧贴电容器下板中心处由静止释放一带正电的微粒A。微粒的比荷=20 C/kg,重力加速度g=10 m/s2。求:
(1)金属棒b的质量M。
(2)在b穿越磁场的整个过程中,微粒发生的位移大小x。(不考虑电容器充、放电对电路的影响及充、放电时间)
序号
1
2
3
4
5
6
7
I/A
0.08
0.14
0.20
0.26
0.32
0.36
0.40
U/V
1.35
1.20
1.05
0.88
0.73
0.71
0.52
