第10单元 恒定电流-2024年高考物理一轮复习单元提升训练

这是一份第10单元 恒定电流-2024年高考物理一轮复习单元提升训练，文件包含第10单元恒定电流原卷版doc、第10单元恒定电流解析版doc等2份试卷配套教学资源，其中试卷共25页， 欢迎下载使用。

一、单选题（每题3分，共计24分）

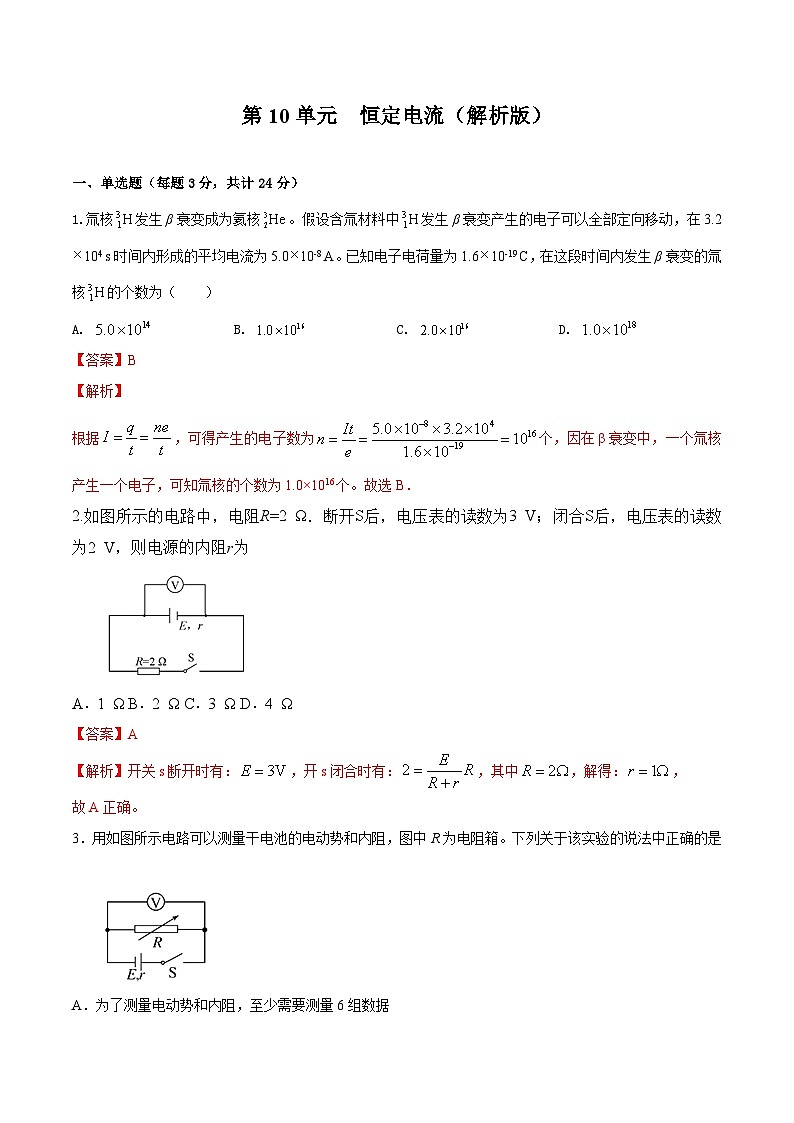

1.氚核发生β衰变成为氦核。假设含氚材料中发生β衰变产生的电子可以全部定向移动，在3.2104 s时间内形成的平均电流为5.010-8 A。已知电子电荷量为1.610-19 C，在这段时间内发生β衰变的氚核的个数为（ ）
A. B. C. D.
2.如图所示的电路中，电阻R=2 Ω．断开S后，电压表的读数为3 V；闭合S后，电压表的读数为2 V，则电源的内阻r为
A．1 ΩB．2 ΩC．3 ΩD．4 Ω

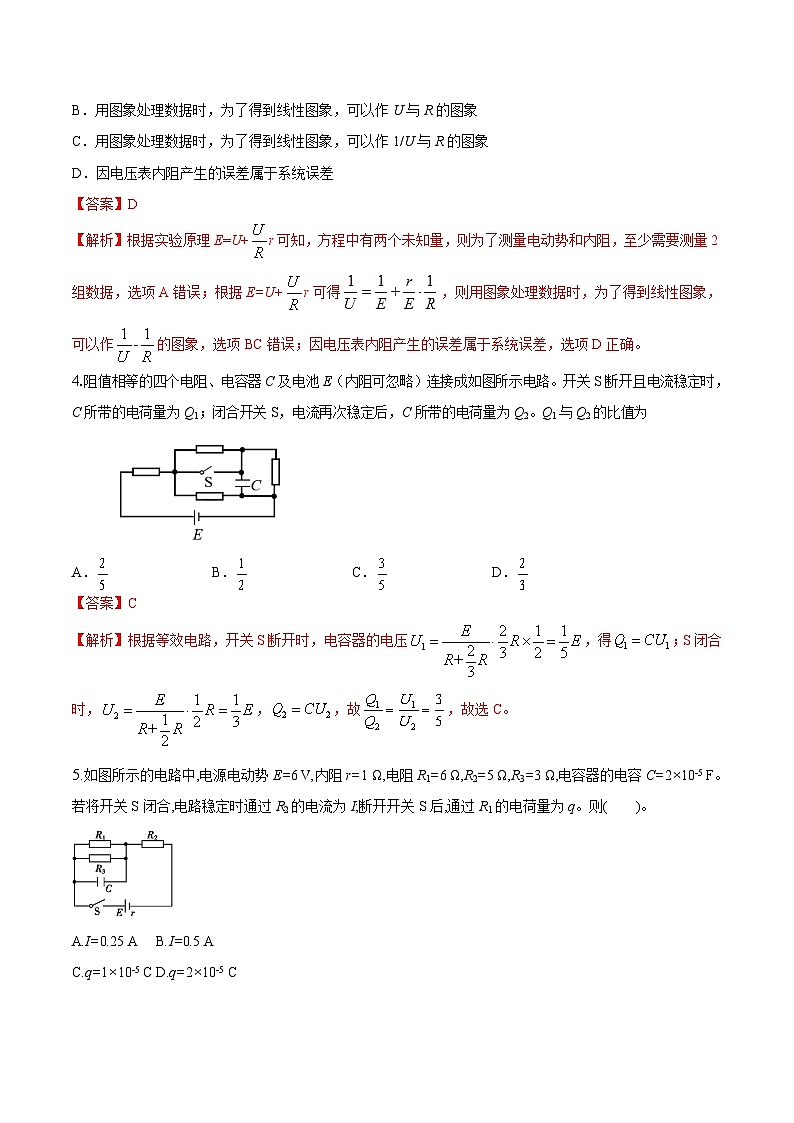

3．用如图所示电路可以测量干电池的电动势和内阻，图中R为电阻箱。下列关于该实验的说法中正确的是
A．为了测量电动势和内阻，至少需要测量6组数据
B．用图象处理数据时，为了得到线性图象，可以作U与R的图象
C．用图象处理数据时，为了得到线性图象，可以作1/U与R的图象
D．因电压表内阻产生的误差属于系统误差

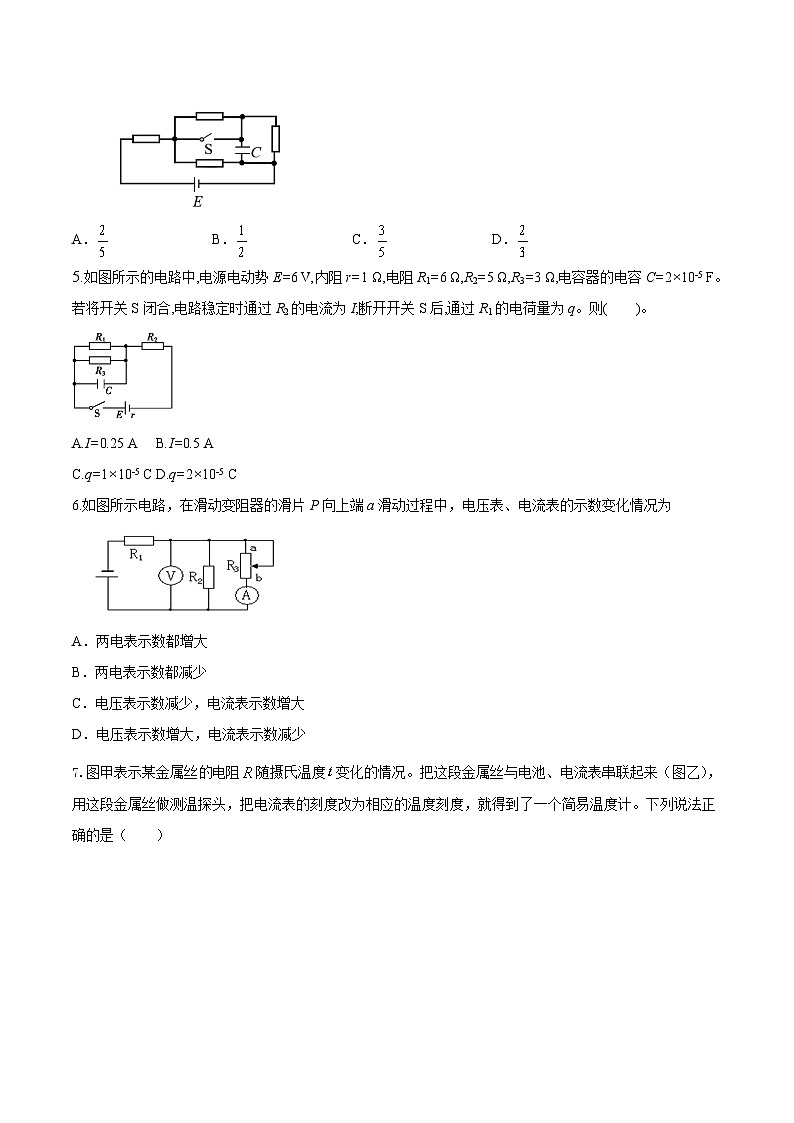

4.阻值相等的四个电阻、电容器C及电池E（内阻可忽略）连接成如图所示电路。开关S断开且电流稳定时，C所带的电荷量为Q1；闭合开关S，电流再次稳定后，C所带的电荷量为Q2。Q1与Q2的比值为
A．B．C．D．

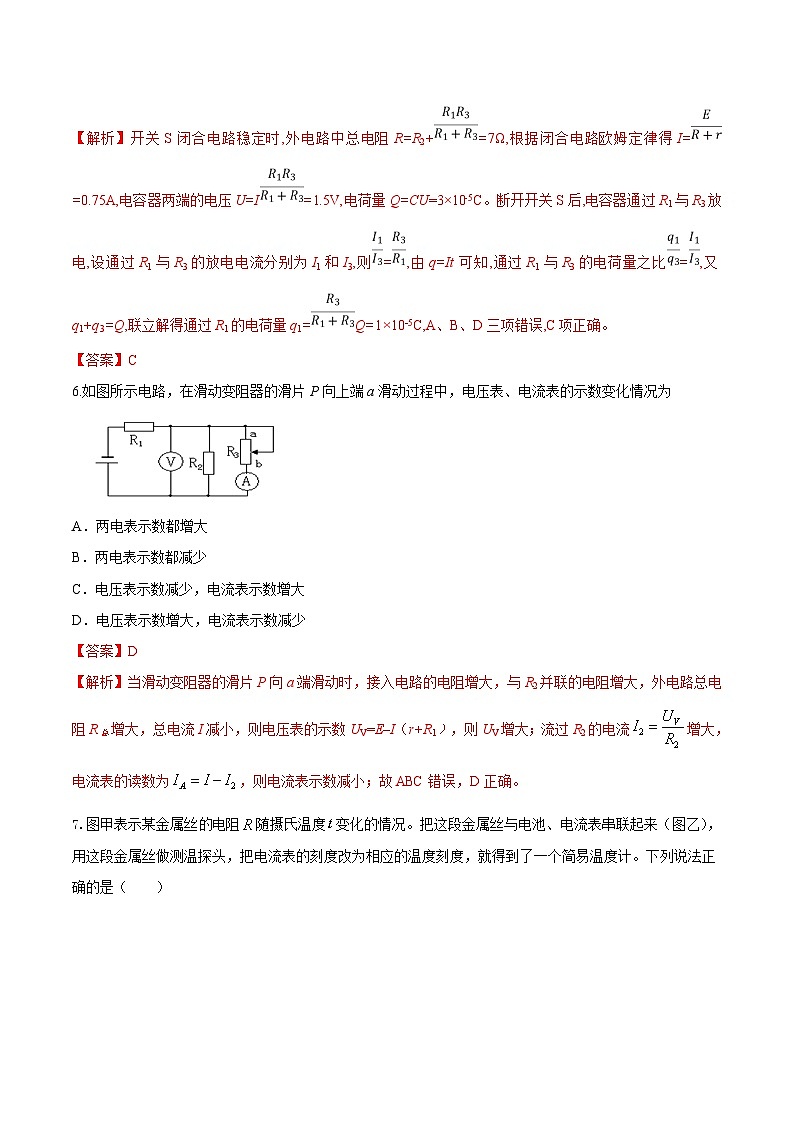

5.如图所示的电路中,电源电动势E=6 V,内阻r=1 Ω,电阻R1=6 Ω,R2=5 Ω,R3=3 Ω,电容器的电容C=2×10-5 F。若将开关S闭合,电路稳定时通过R2的电流为I;断开开关S后,通过R1的电荷量为q。则( )。
A.I=0.25 AB.I=0.5 A
C.q=1×10-5 CD.q=2×10-5 C
6.如图所示电路，在滑动变阻器的滑片P向上端a滑动过程中，电压表、电流表的示数变化情况为
A．两电表示数都增大
B．两电表示数都减少
C．电压表示数减少，电流表示数增大
D．电压表示数增大，电流表示数减少

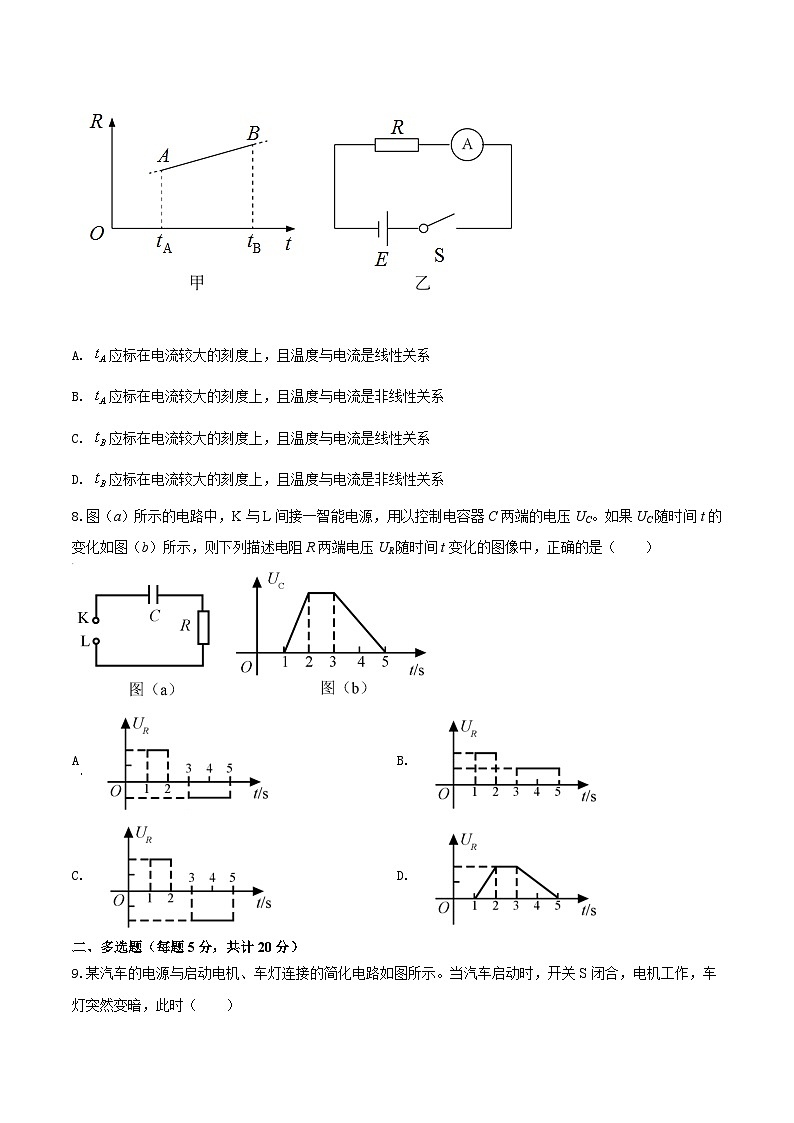

7.图甲表示某金属丝电阻随摄氏温度变化的情况。把这段金属丝与电池、电流表串联起来（图乙），用这段金属丝做测温探头，把电流表的刻度改为相应的温度刻度，就得到了一个简易温度计。下列说法正确的是（ ）
A. 应标在电流较大的刻度上，且温度与电流是线性关系
B. 应标在电流较大的刻度上，且温度与电流是非线性关系
C. 应标在电流较大的刻度上，且温度与电流是线性关系
D. 应标在电流较大的刻度上，且温度与电流是非线性关系
8.图（a）所示的电路中，K与L间接一智能电源，用以控制电容器C两端的电压UC。如果UC随时间t的变化如图（b）所示，则下列描述电阻R两端电压UR随时间t变化的图像中，正确的是（ ）
A B.
C. D.
二、多选题（每题5分，共计20分）
9.某汽车的电源与启动电机、车灯连接的简化电路如图所示。当汽车启动时，开关S闭合，电机工作，车灯突然变暗，此时（ ）
A. 车灯的电流变小B. 路端电压变小
C. 电路的总电流变小D. 电源的总功率变大
10.如图所示，系留无人机是利用地面直流电源通过电缆供电的无人机，旋翼由电动机带动。现有质量为、额定功率为的系留无人机从地面起飞沿竖直方向上升，经过到达高处后悬停并进行工作。已知直流电源供电电压为，若不计电缆的质量和电阻，忽略电缆对无人机的拉力，则（ ）
A. 空气对无人机的作用力始终大于或等于
B. 直流电源对无人机供电的额定电流为
C. 无人机上升过程中消耗的平均功率为
D. 无人机上升及悬停时均有部分功率用于对空气做功
11.如图所示的电路,电源电动势为E,内阻为r,R1和R3为定值电阻,R2为滑动变阻器,闭合开关,一带电液滴恰好悬浮在电容器之间。保持其他条件不变,则( )。
A.若将滑动变阻器滑片向b端滑动,带电液滴将向下运动
B.若将滑动变阻器滑片向b端滑动,电流将从c流向d
C.若将金属块抽出,抽出过程中,带电液滴将向上运动
D.若将金属块抽出,抽出过程中,电路将从d流向c
12.A、B两个电源的路端电压U和电流I的关系图象如图甲所示,设两个电源的内阻分别为rA、rB。若将一定值电阻R分别接到两个电源上,设R消耗的功率分别为PA、PB,则关于两个物理量大小关系的判断正确的是( )。
甲
A.rA>rBB.rAPBD.PA三、实验题（13题10分，14、15题各12分，共34分）
13.（2021年全国甲卷10题）某同学用图（a）所示电路探究小灯泡的伏安特性，所用器材有：
小灯泡（额定电压2.5V，额定电流0.3A）
电压表（量程300mV，内阻300）
电流表（量程300mA，内阻0.27）
定值电阻R0
滑动变阻器R1（阻值0-20）
电阻箱R2（最大阻值9999.9）
电源E（电动势6V，内阻不计）
开关S、导线若干。
完成下列填空：
（1）有3个阻值分别为10、20、30的定值电阻可供选择，为了描绘小灯泡电流在0~300mA的U-I曲线，R0应选取阻值为___________的定值电阻；
（2）闭合开关前，滑动变阻器的滑片应置于变阻器的___________（填“a”或“b”）端；
（3）在流过电流表的电流较小时，将电阻箱R2的阻值置零，改变滑动变阻器滑片的位置，读取电压表和电流表的示数U、I，结果如图（b）所示。当流过电流表的电流为10mA时，小灯泡的电阻为___________（保留1位有效数字）；
（4）为使得电压表满量程时对应于小灯泡两端的电压为3V，该同学经计算知，应将R2的阻值调整为_______。然后调节滑动变阻器R1，测得数据如下表所示：
（5）由图（b）和上表可知，随流过小灯泡电流增加，其灯丝的电阻___________（填“增大”“减小”或“不变”）；
（6）该同学观测到小灯泡刚开始发光时流过电流表的电流为160mA，可得此时小灯泡电功率W1=_______W（保留2位有效数字）；当流过电流表的电流为300mA时，小灯泡的电功率为W2，则=_______（保留至整数）。
14.（2021年湖南卷12题）某实验小组需测定电池的电动势和内阻，器材有：一节待测电池、一个单刀双掷开关、一个定值电阻（阻值为）、一个电流表（内阻为）、一根均匀电阻丝（电阻丝总阻值大于，并配有可在电阻丝上移动的金属夹）、导线若干。由于缺少刻度尺，无法测量电阻丝长度，但发现桌上有一个圆形时钟表盘。某同学提出将电阻丝绕在该表盘上，利用圆心角来表示接入电路的电阻丝长度。主要实验步骤如下：
（1）将器材如图（a）连接：
（2）开关闭合前，金属夹应夹在电阻丝的___________端（填“a”或“b”）；
（3）改变金属夹的位置，闭合开关，记录每次接入电路的电阻丝对应的圆心角和电流表示数，得到多组数据；
（4）整理数据并在坐标纸上描点绘图，所得图像如图（b）所示，图线斜率为，与纵轴截距为，设单位角度对应电阻丝的阻值为，该电池电动势和内阻可表示为___________，___________（用、、、、表示）
（5）为进一步确定结果，还需要测量单位角度对应电阻丝的阻值。利用现有器材设计实验，在图（c）方框中画出实验电路图__________（电阻丝用滑动变阻器符号表示）；
（6）利用测出的，可得该电池的电动势和内阻。
15. （2021年山东卷14题）热敏电阻是传感器中经常使用的元件，某学习小组要探究一热敏电阻的阻值随温度变化的规律。可供选择的器材有：
待测热敏电阻（实验温度范围内，阻值约几百欧到几千欧）；
电源E（电动势，内阻r约为）；
电阻箱R（阻值范围）；
滑动变阻器（最大阻值）；
滑动变阻器（最大阻值）；
微安表（量程，内阻等于）；
开关两个，温控装置一套，导线若干。
同学们设计了如图甲所示的测量电路，主要实验步骤如下：
①按图示连接电路；
②闭合、，调节滑动变阻器滑片P的位置，使微安表指针满偏；
③保持滑动变阻器滑片P的位置不变，断开，调节电阻箱，使微安表指针半偏；
④记录此时的温度和电阻箱的阻值。
回答下列问题：
（1）为了更准确地测量热敏电阻的阻值，滑动变阻器应选用___________（填“”或“”）。
（2）请用笔画线代替导线，将实物图（不含温控装置）连接成完整电路__________。
（3）某温度下微安表半偏时，电阻箱的读数为，该温度下热敏电阻的测量值为___________（结果保留到个位），该测量值___________（填“大于”或“小于”）真实值。
（4）多次实验后，学习小组绘制了如图乙所示的图像。由图像可知。该热敏电阻的阻值随温度的升高逐渐___________（填“增大”或“减小”）。
四、计算题（16题10分，17题12分，共计22分）
16.如图所示,电源电动势E=24 V,内阻不计,R1=R3=R4=40 Ω,R2=20 Ω,电容器C1、C2分别标有“2 μF 12 V”“8 μF 30 V”字样,开始时S1、S2均断开,且C1、C2均不带电。求:
(1)在S1闭合,S2断开,电路稳定后,电容器C1、C2所带电荷量。
(2)在S1、S2均闭合,电路稳定后,电容器C1左极板、C2上极板所带电荷量。
17.真空中放置的平行金属板可以作为光电转换装置，如图所示，光照前两板都不带电。以光照射 A 板，则板中的电子可能吸收光的能量而逸出。假设所有逸出的电子都垂直于 A 板向 B 板运动，忽略电子之间的相互作用。保持光照条件不变 ，a 和 b 为接线柱。 已知单位时间内从 A 板逸出的电子数为 N，电子逸出时的最大动能为 ，元电荷为 e。
( 1 ) 求 A 板和 B 板之间的最大电势差 ，以及将 a、b 短接时回路中的电流 I短
( 2 ) 图示装置可看作直流电源，求其电动势 E 和内阻 r。
( 3 ) 在 a 和 b 之间连接一个外电阻时，该电阻两端的电压为 U，外电阻上的消耗电功率设为 P；单位时间内到达 B 板的电子，在从 A 板运动到 B 板的过程中损失的动能之和设为 。 请推导证明: 。( 注意:解题过程中需要用到、但题目没有给出的物理量，要在解题中做必要的说明 )
U/mV
24.0
46.0
76.0
110.0
128.0
152.0
184.0
216.0
250.0
I/mA
140.0
160.0
180.0
200.0
220.0
240.0
260.0
280.0
300.0
