第12单元 磁场-2024年高考物理一轮复习单元提升训练

这是一份第12单元 磁场-2024年高考物理一轮复习单元提升训练，文件包含第12单元磁场原卷版doc、第12单元磁场解析版doc等2份试卷配套教学资源，其中试卷共30页， 欢迎下载使用。
一、单选题（每题3分，共计24分）

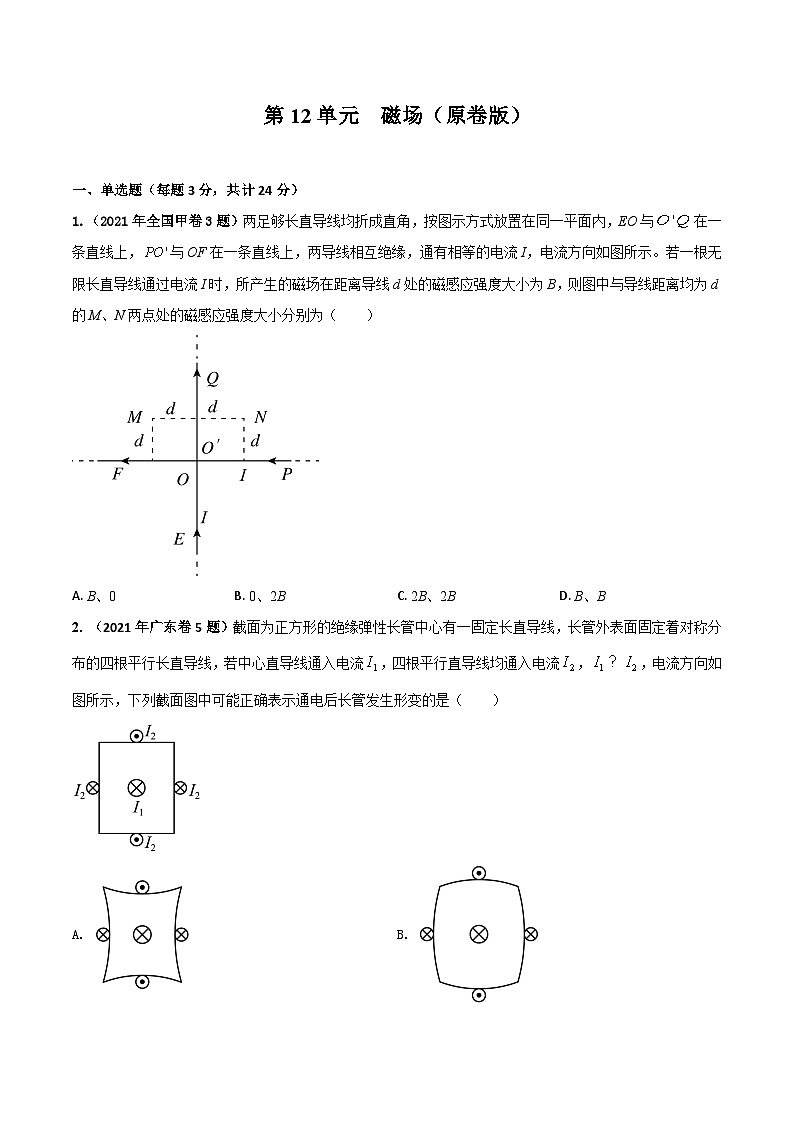

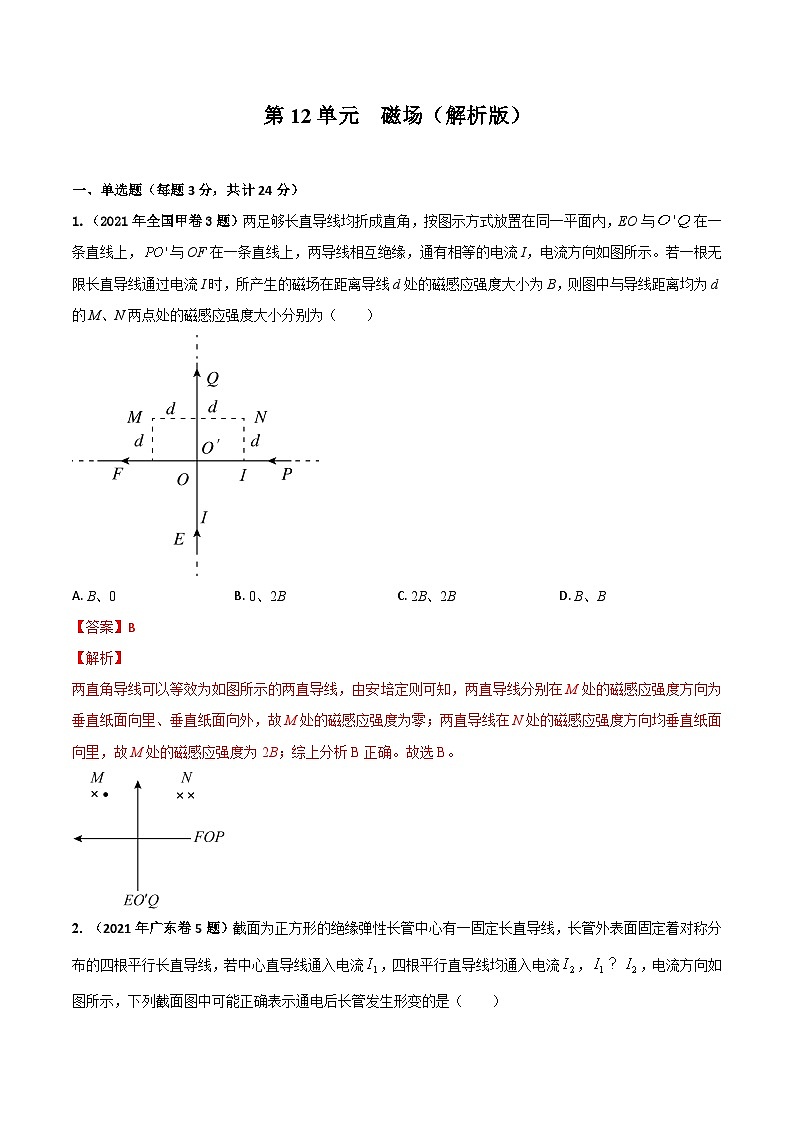

1.（2021年全国甲卷3题）两足够长直导线均折成直角，按图示方式放置在同一平面内，EO与在一条直线上，与OF在一条直线上，两导线相互绝缘，通有相等的电流I，电流方向如图所示。若一根无限长直导线通过电流I时，所产生的磁场在距离导线d处的磁感应强度大小为B，则图中与导线距离均为d的M、N两点处的磁感应强度大小分别为（ ）
A. B、0B. 0、2BC. 2B、2BD. B、B
【答案】B
【解析】
两直角导线可以等效为如图所示的两直导线，由安培定则可知，两直导线分别在M处的磁感应强度方向为垂直纸面向里、垂直纸面向外，故M处的磁感应强度为零；两直导线在N处的磁感应强度方向均垂直纸面向里，故M处的磁感应强度为2B；综上分析B正确。故选B。

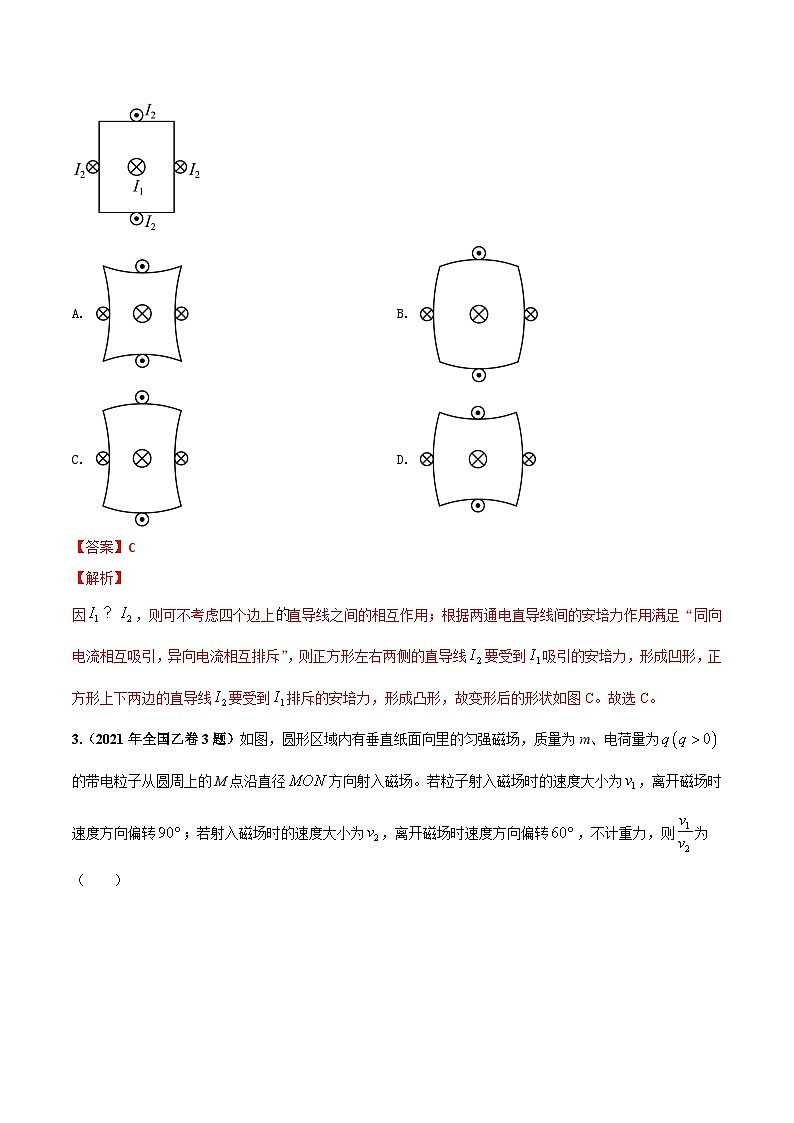

2. （2021年广东卷5题）截面为正方形的绝缘弹性长管中心有一固定长直导线，长管外表面固定着对称分布的四根平行长直导线，若中心直导线通入电流，四根平行直导线均通入电流，，电流方向如图所示，下列截面图中可能正确表示通电后长管发生形变的是（ ）
A. B.
C. D.
【答案】C
【解析】
因，则可不考虑四个边上直导线之间的相互作用；根据两通电直导线间的安培力作用满足“同向电流相互吸引，异向电流相互排斥”，则正方形左右两侧的直导线要受到吸引的安培力，形成凹形，正方形上下两边的直导线要受到排斥的安培力，形成凸形，故变形后的形状如图C。故选C。

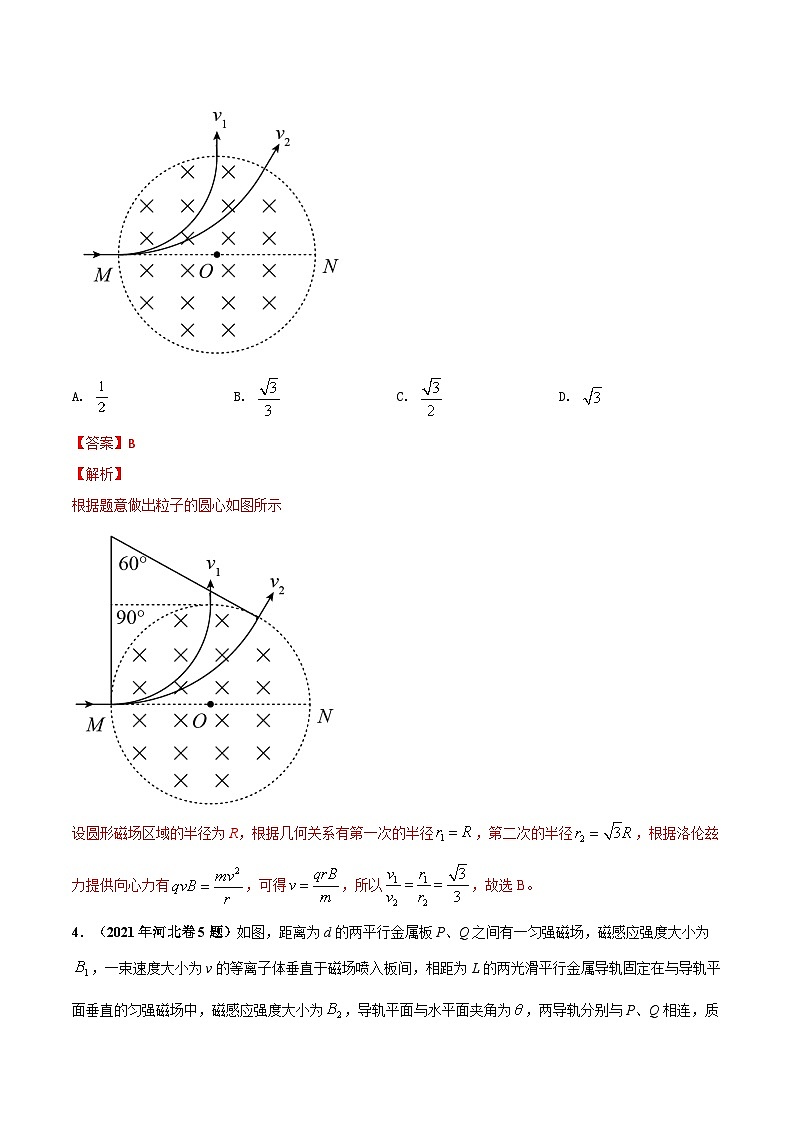

3.（2021年全国乙卷3题）如图，圆形区域内有垂直纸面向里的匀强磁场，质量为m、电荷量为的带电粒子从圆周上的M点沿直径方向射入磁场。若粒子射入磁场时的速度大小为，离开磁场时速度方向偏转；若射入磁场时的速度大小为，离开磁场时速度方向偏转，不计重力，则为（ ）
A. B. C. D.
【答案】B
【解析】
根据题意做出粒子的圆心如图所示
设圆形磁场区域的半径为R，根据几何关系有第一次的半径，第二次的半径，根据洛伦兹力提供向心力有，可得，所以，故选B。

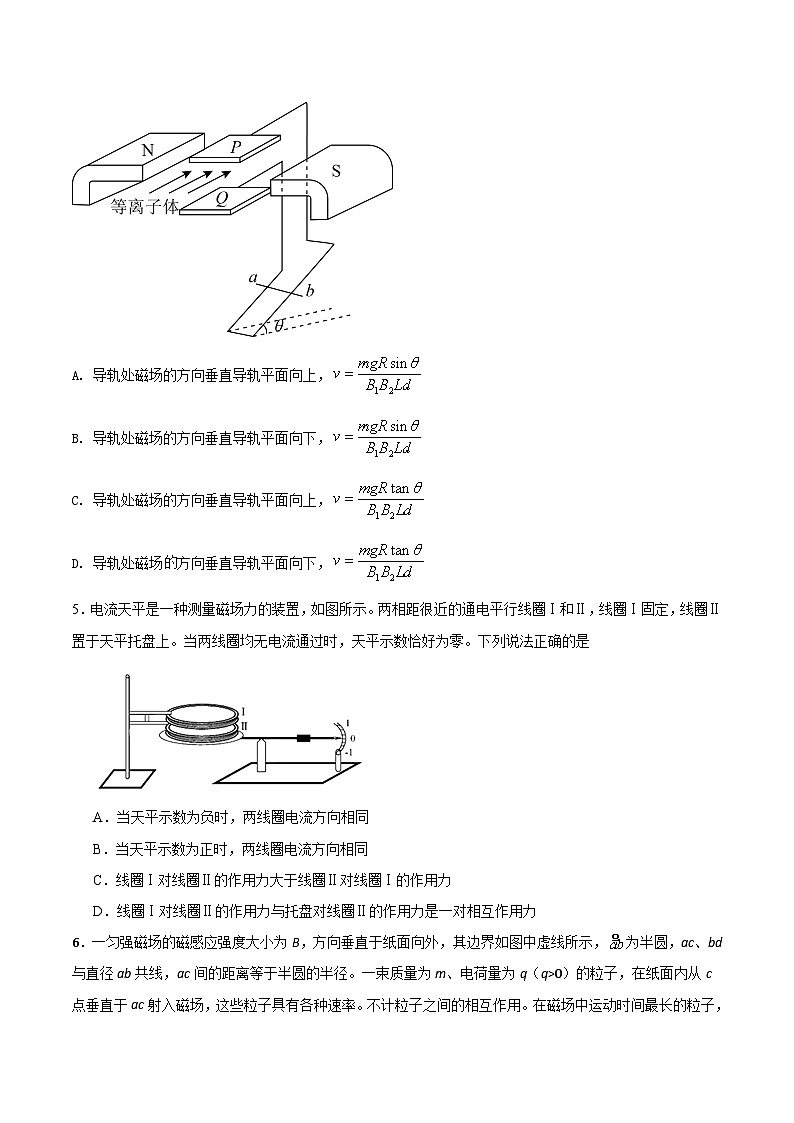

4．（2021年河北卷5题）如图，距离为d的两平行金属板P、Q之间有一匀强磁场，磁感应强度大小为，一束速度大小为v的等离子体垂直于磁场喷入板间，相距为L的两光滑平行金属导轨固定在与导轨平面垂直的匀强磁场中，磁感应强度大小为，导轨平面与水平面夹角为，两导轨分别与P、Q相连，质量为m、电阻为R的金属棒垂直导轨放置，恰好静止，重力加速度为g，不计导轨电阻、板间电阻和等离子体中的粒子重力，下列说法正确的是（ ）
A. 导轨处磁场的方向垂直导轨平面向上，
B. 导轨处磁场的方向垂直导轨平面向下，
C. 导轨处磁场的方向垂直导轨平面向上，
D. 导轨处磁场方向垂直导轨平面向下，
【答案】B
【解析】
等离子体垂直于磁场喷入板间时，根据左手定则可得金属板Q带正电荷，金属板P带负电荷，则电流方向由金属棒a端流向b端。等离子体穿过金属板P、Q时产生的电动势满足 ，由欧姆定律和安培力公式可得，再根据金属棒ab垂直导轨放置，恰好静止，可得
，则，金属棒ab受到的安培力方向沿斜面向上，由左手定则可判定导轨处磁场的方向垂直导轨平面向下。故选B。
5．电流天平是一种测量磁场力的装置，如图所示。两相距很近的通电平行线圈Ⅰ和Ⅱ，线圈Ⅰ固定，线圈Ⅱ置于天平托盘上。当两线圈均无电流通过时，天平示数恰好为零。下列说法正确的是
A．当天平示数为负时，两线圈电流方向相同
B．当天平示数为正时，两线圈电流方向相同
C．线圈Ⅰ对线圈Ⅱ的作用力大于线圈Ⅱ对线圈Ⅰ的作用力
D．线圈Ⅰ对线圈Ⅱ的作用力与托盘对线圈Ⅱ的作用力是一对相互作用力
【答案】A
【解析】当两线圈电流相同时，表现为相互吸引，电流方向相反时，表现为相互排斥，故当天平示数为正时，两者相互排斥，电流方向相反，当天平示数为负时，两者相互吸引，电流方向相同，A正确B错误；线圈Ⅰ对线圈Ⅱ的作用力与线圈Ⅱ对线圈Ⅰ的作用力是一对相互作用力，等大反向，C错误；静止时，线圈II平衡，线圈Ⅰ对线圈Ⅱ的作用力与托盘对线圈Ⅱ的作用力是一对平衡力，D错误．
6．一匀强磁场的磁感应强度大小为B，方向垂直于纸面向外，其边界如图中虚线所示，为半圆，ac、bd与直径ab共线，ac间的距离等于半圆的半径。一束质量为m、电荷量为q（q>0）的粒子，在纸面内从c点垂直于ac射入磁场，这些粒子具有各种速率。不计粒子之间的相互作用。在磁场中运动时间最长的粒子，其运动时间为（ ）
A. B. C. D.
【答案】C
【解析】
粒子在磁场中做匀速圆周运动， 。可得粒子在磁场中的周期，粒子在磁场中运动的时间，则粒子在磁场中运动的时间与速度无关，轨迹对应的圆心角越大，运动时间越长。采用放缩圆解决该问题，粒子垂直ac射入磁场，则轨迹圆心必在ac直线上，将粒子的轨迹半径由零逐渐放大。当半径和时，粒子分别从ac、bd区域射出，磁场中的轨迹为半圆，运动时间等于半个周期。当0.5R
