人教版 (2019)选择性必修 第二册2 磁场对运动电荷的作用力课后测评
展开
这是一份人教版 (2019)选择性必修 第二册2 磁场对运动电荷的作用力课后测评，共16页。
2.在阴极射线管中电子流方向由左向右，其上方放置一根通有如图所示电流的直导线，导线与阴极射线管平行，则电子将( )
A．向上偏转 B．向下偏转
C．向纸里偏转D．向纸外偏转
3.运动电荷在磁场中发生偏转，说明磁场对运动电荷有力的作用。将阴极射线管的两极与高压电源连接后，加上如图所示的磁场，可观察到从负极向右射出的高速电子流(电子带负电)的偏转情况是( )
A．平行纸面向上偏转
B．平行纸面向下偏转
C．垂直纸面向里偏转
D．垂直纸面向外偏转
洛伦兹力的大小
4.如图所示，一个带正电荷q的小带电体处于垂直纸面向里的匀强磁场中，磁感应强度为B。若小带电体的质量为m，为了使它对水平绝缘面正好无压力，应该( )
A．使B的数值增大
B．使磁场以速率v＝eq \f(mg,qB)向上移动
C．使磁场以速率v＝eq \f(mg,qB)向右移动
D．使磁场以速率v＝eq \f(mg,qB)向左移动
5.如图所示，表面粗糙的斜面固定于地面上，并处于方向垂直纸面向外、磁感应强度为B的匀强磁场中。质量为m、带电荷量为＋Q的小滑块从斜面顶端由静止下滑。在滑块下滑的过程中，下列判断正确的是( )
A．滑块受到的摩擦力不变
B．滑块到达地面时的动能与B的大小无关
C．滑块受到的洛伦兹力方向垂直斜面向下
D．B很大时，滑块可能静止于斜面上
洛伦兹力的实际应用
6.[多选]如图所示为一“速度选择器”的示意图。a、b为水平放置的平行金属板，一束具有各种不同速率的电子沿水平方向经小孔O进入a、b两板之间。为了选取具有某种特定速率的电子，可在a、b间加上电压，并沿垂直于纸面的方向加一匀强磁场，使所选电子仍能够沿水平直线OO′运动，由O′射出，不计重力作用。可能达到上述目的的办法是( )
A．使a板电势高于b板，磁场方向垂直纸面向里
B．使a板电势低于b板，磁场方向垂直纸面向里
C．使a板电势高于b板，磁场方向垂直纸面向外
D．使a板电势低于b板，磁场方向垂直纸面向外

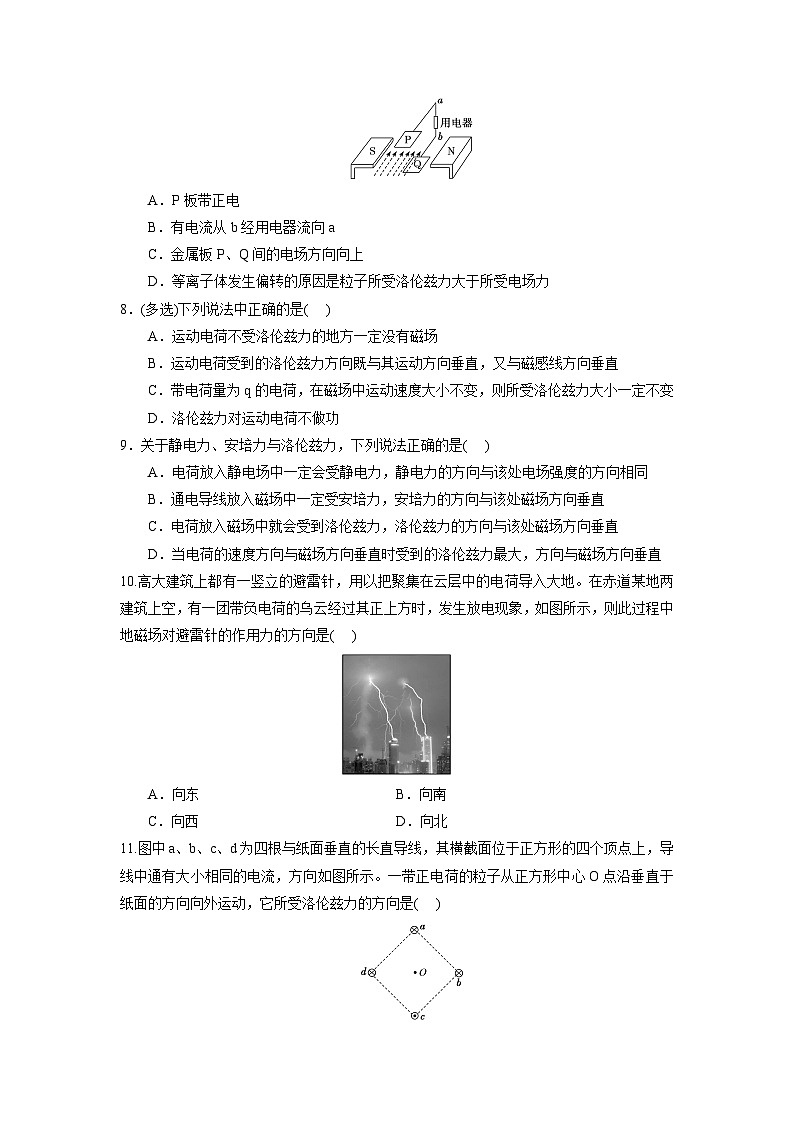

7.[多选]目前世界上一种新型发电机叫磁流体发电机，它的发电原理如图所示，将一束等离子体(即高温下电离的气体，含有大量带正电和负电的粒子，从整体来说呈中性)沿图中所示方向喷射入磁场，磁场中有两块金属板P、Q，这时金属板上就聚集了电荷。下列说法正确的是( )
A．P板带正电
B．有电流从b经用电器流向a
C．金属板P、Q间的电场方向向上
D．等离子体发生偏转的原因是粒子所受洛伦兹力大于所受电场力
8．(多选)下列说法中正确的是( )
A．运动电荷不受洛伦兹力的地方一定没有磁场
B．运动电荷受到的洛伦兹力方向既与其运动方向垂直，又与磁感线方向垂直
C．带电荷量为q的电荷，在磁场中运动速度大小不变，则所受洛伦兹力大小一定不变
D．洛伦兹力对运动电荷不做功
9．关于静电力、安培力与洛伦兹力，下列说法正确的是( )
A．电荷放入静电场中一定会受静电力，静电力的方向与该处电场强度的方向相同
B．通电导线放入磁场中一定受安培力，安培力的方向与该处磁场方向垂直
C．电荷放入磁场中就会受到洛伦兹力，洛伦兹力的方向与该处磁场方向垂直
D．当电荷的速度方向与磁场方向垂直时受到的洛伦兹力最大，方向与磁场方向垂直
10.高大建筑上都有一竖立的避雷针，用以把聚集在云层中的电荷导入大地。在赤道某地两建筑上空，有一团带负电荷的乌云经过其正上方时，发生放电现象，如图所示，则此过程中地磁场对避雷针的作用力的方向是( )
A．向东 B．向南
C．向西 D．向北
11.图中a、b、c、d为四根与纸面垂直的长直导线，其横截面位于正方形的四个顶点上，导线中通有大小相同的电流，方向如图所示。一带正电荷的粒子从正方形中心O点沿垂直于纸面的方向向外运动，它所受洛伦兹力的方向是( )
A．向上 B．向下
C．向左 D．向右
12.显像管原理的示意图如图所示，当没有磁场时，电子束将打在荧光屏正中的O点，安装在管径上的偏转线圈可以产生磁场，使电子束发生偏转。设垂直纸面向里的磁场方向为正方向，若使高速电子流打在荧光屏上的位置由b点逐渐移动到a点，下列变化的磁场能够使电子发生上述偏转的是( )
13.如图所示,一根足够长的光滑绝缘杆MN,与水平面夹角为37°,固定在竖直平面内,垂直于纸面向里的匀强磁场B充满杆所在的空间,杆与B垂直,质量为m的带电小环沿杆下滑到图中的P处时,对杆有垂直于杆向下的压力作用,压力大小为0.4mg,已知小环的电荷量为q,sin 37°=0.6,cs 37°=0.8。
(1)小环带什么电?
(2)小环滑到P处时的速度多大?
(3)小环滑到距离P多远处,环与杆之间没有正压力?
14.（2021·福建·高考真题）一对平行金属板中存在匀强电场和匀强磁场，其中电场的方向与金属板垂直，磁场的方向与金属板平行且垂直纸面向里，如图所示。一质子（）以速度自O点沿中轴线射入，恰沿中轴线做匀速直线运动。下列粒子分别自O点沿中轴线射入，能够做匀速直线运动的是（ ）（所有粒子均不考虑重力的影响）
A．以速度的射入的正电子
B．以速度射入的电子
C．以速度射入的核
D．以速度射入的a粒子
15．（2021·天津·高考真题）霍尔元件是一种重要的磁传感器，可用在多种自动控制系统中。长方体半导体材料厚为a、宽为b、长为c，以长方体三边为坐标轴建立坐标系，如图所示。半导体中有电荷量均为e的自由电子与空穴两种载流子，空穴可看作带正电荷的自由移动粒子，单位体积内自由电子和空穴的数目分别为n和p。当半导体材料通有沿方向的恒定电流后，某时刻在半导体所在空间加一匀强磁场，磁感应强度的大小为B，沿方向，于是在z方向上很快建立稳定电场，称其为霍尔电场，已知电场强度大小为E，沿方向。
（1）判断刚加磁场瞬间自由电子受到的洛伦兹力方向；
（2）若自由电子定向移动在沿方向上形成的电流为，求单个自由电子由于定向移动在z方向上受到洛伦兹力和霍尔电场力的合力大小；
（3）霍尔电场建立后，自由电子与空穴在z方向定向移动的速率分别为、，求时间内运动到半导体z方向的上表面的自由电子数与空穴数，并说明两种载流子在z方向上形成的电流应满足的条件。

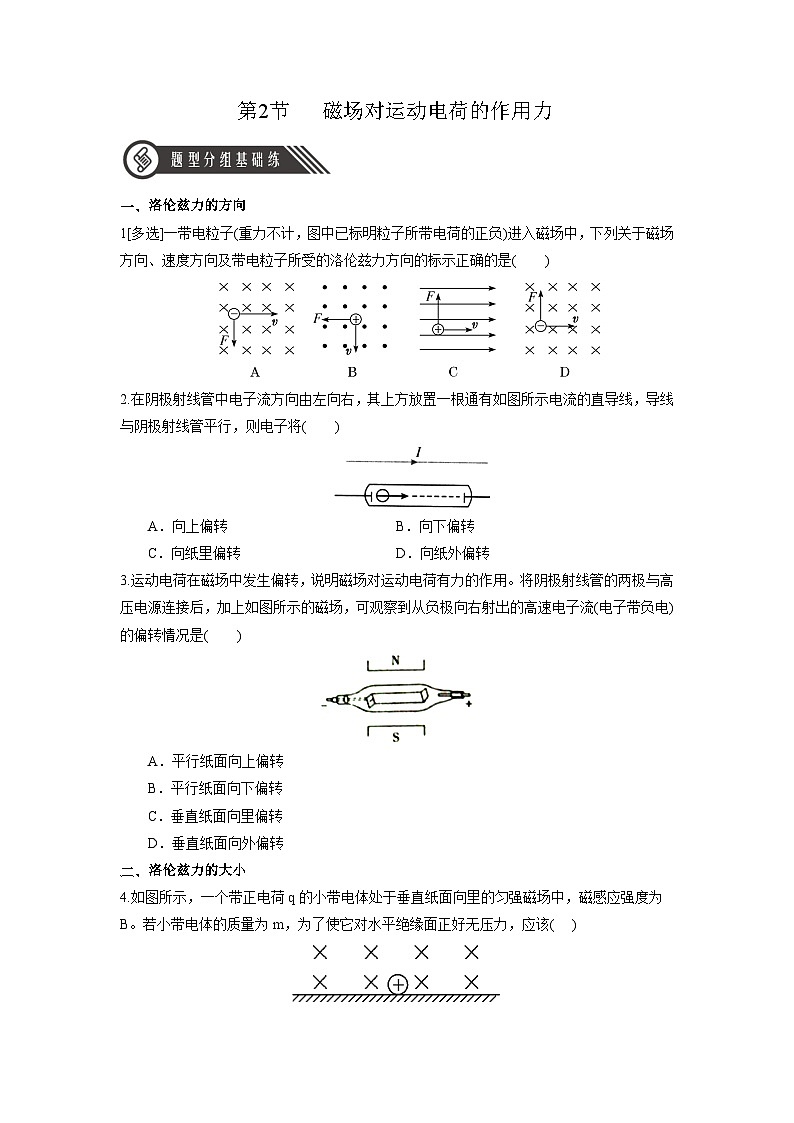

第2节 磁场对运动电荷的作用力
洛伦兹力的方向
1.[多选]一带电粒子(重力不计，图中已标明粒子所带电荷的正负)进入磁场中，下列关于磁场方向、速度方向及带电粒子所受的洛伦兹力方向的标示正确的是( )
【答案】AB
【详解】 带负电的粒子向右运动，掌心向纸外，四指所指的方向向左，大拇指所指的方向向下，选项A正确；带正电的粒子向下运动，掌心向纸里，四指所指的方向向下，大拇指的方向向左，选项B正确；带正电粒子的运动方向与磁感线平行，此时不受洛伦兹力的作用，选项C错误；带负电的粒子向右运动，掌心向外，四指所指的方向向左，大拇指所指的方向向下，选项D错误。
2.在阴极射线管中电子流方向由左向右，其上方放置一根通有如图所示电流的直导线，导线与阴极射线管平行，则电子将( )
A．向上偏转 B．向下偏转
C．向纸里偏转D．向纸外偏转
【答案】B
【详解】根据安培定则，直导线下方的磁场方向垂直于纸面向里，而电子运动方向由左向右，由左手定则知，电子受到向下的洛伦兹力，电子将向下偏转，故选项B正确。
3.运动电荷在磁场中发生偏转，说明磁场对运动电荷有力的作用。将阴极射线管的两极与高压电源连接后，加上如图所示的磁场，可观察到从负极向右射出的高速电子流(电子带负电)的偏转情况是( )
A．平行纸面向上偏转
B．平行纸面向下偏转
C．垂直纸面向里偏转
D．垂直纸面向外偏转
【答案】D
【详解】电子流受到洛伦兹力作用发生偏转，电子流带负电，应用左手定则判断洛伦兹力时，四指应指向电子流运动的反方向，磁感线垂直穿过掌心，则拇指垂直于纸面向外，故电子流垂直纸面向外偏转，所以选项D正确。
洛伦兹力的大小
4.如图所示，一个带正电荷q的小带电体处于垂直纸面向里的匀强磁场中，磁感应强度为B。若小带电体的质量为m，为了使它对水平绝缘面正好无压力，应该( )
A．使B的数值增大
B．使磁场以速率v＝eq \f(mg,qB)向上移动
C．使磁场以速率v＝eq \f(mg,qB)向右移动
D．使磁场以速率v＝eq \f(mg,qB)向左移动
【答案】D
【详解】为使小球对平面无压力，则应使它受到的洛伦兹力刚好平衡重力，磁场不动而只增大磁感应强度B，静止电荷在磁场中不受洛伦兹力，A错误；磁场向上移动相当于电荷向下运动，所受洛伦兹力方向向右，不可能平衡重力；磁场以v向右移动，等同于电荷以速率v向左运动，此时所受洛伦兹力方向向下，也不可能平衡重力，故B、C错误；磁场以v向左移动，等同于电荷以速率v向右运动，此时所受洛伦兹力方向向上，当qvB＝mg时，带电体对绝缘水平面无压力，即v＝eq \f(mg,qB)，选项D正确。
5.如图所示，表面粗糙的斜面固定于地面上，并处于方向垂直纸面向外、磁感应强度为B的匀强磁场中。质量为m、带电荷量为＋Q的小滑块从斜面顶端由静止下滑。在滑块下滑的过程中，下列判断正确的是( )
A．滑块受到的摩擦力不变
B．滑块到达地面时的动能与B的大小无关
C．滑块受到的洛伦兹力方向垂直斜面向下
D．B很大时，滑块可能静止于斜面上
【答案】D
【详解】根据左手定则可知，滑块受到垂直斜面向下的洛伦兹力，C对。随着滑块速度的变化，洛伦兹力大小变化，它对斜面的压力大小发生变化，故滑块受到的摩擦力大小变化，A错。B越大，滑块受到的洛伦兹力越大，受到的摩擦力也越大，摩擦力做功越多，根据动能定理，滑块到达地面时的动能就越小，B错。由于开始时滑块不受洛伦兹力就能下滑，故B再大，滑块也不可能静止在斜面上，D错。
洛伦兹力的实际应用
6.[多选]如图所示为一“速度选择器”的示意图。a、b为水平放置的平行金属板，一束具有各种不同速率的电子沿水平方向经小孔O进入a、b两板之间。为了选取具有某种特定速率的电子，可在a、b间加上电压，并沿垂直于纸面的方向加一匀强磁场，使所选电子仍能够沿水平直线OO′运动，由O′射出，不计重力作用。可能达到上述目的的办法是( )
A．使a板电势高于b板，磁场方向垂直纸面向里
B．使a板电势低于b板，磁场方向垂直纸面向里
C．使a板电势高于b板，磁场方向垂直纸面向外
D．使a板电势低于b板，磁场方向垂直纸面向外
【答案】AD
【详解】要使电子沿直线OO′运动，则电子在竖直方向所受电场力和洛伦兹力平衡，若a板电势高于b板，则电子所受电场力方向竖直向上，其所受洛伦兹力方向必向下，由左手定则可判定磁场方向垂直纸面向里，故A选项正确。同理可判断D选项正确。
7.[多选]目前世界上一种新型发电机叫磁流体发电机，它的发电原理如图所示，将一束等离子体(即高温下电离的气体，含有大量带正电和负电的粒子，从整体来说呈中性)沿图中所示方向喷射入磁场，磁场中有两块金属板P、Q，这时金属板上就聚集了电荷。下列说法正确的是( )
A．P板带正电
B．有电流从b经用电器流向a
C．金属板P、Q间的电场方向向上
D．等离子体发生偏转的原因是粒子所受洛伦兹力大于所受电场力
【答案】AD
【详解】 根据左手定则知，带正电的粒子向上偏转，带负电的粒子向下偏转，则P板带正电，Q板带负电，故A正确；因为Q板带负电，P板带正电，所以电流从a经用电器流向b，故B错误；因为P板带正电，Q板带负电，所以金属板间的电场方向向下，故C错误；等离子体发生偏转的原因是粒子所受洛伦兹力大于所受电场力，故D正确。
8．(多选)下列说法中正确的是( )
A．运动电荷不受洛伦兹力的地方一定没有磁场
B．运动电荷受到的洛伦兹力方向既与其运动方向垂直，又与磁感线方向垂直
C．带电荷量为q的电荷，在磁场中运动速度大小不变，则所受洛伦兹力大小一定不变
D．洛伦兹力对运动电荷不做功
【答案】BD
【详解】 运动电荷的速度方向跟磁场方向平行时，不受洛伦兹力作用，故A错误；由左手定则可知洛伦兹力垂直于速度方向与磁场方向所决定的平面，故B正确；带电荷量为q的电荷，在磁场中受到的洛伦兹力为F＝qvBsin θ，运动速度不变，若B的大小或θ发生变化，则电荷所受洛伦兹力大小发生变化，故C错误；洛伦兹力只改变运动电荷速度的方向，不改变速度的大小，对运动电荷不做功，故D正确。
9．关于静电力、安培力与洛伦兹力，下列说法正确的是( )
A．电荷放入静电场中一定会受静电力，静电力的方向与该处电场强度的方向相同
B．通电导线放入磁场中一定受安培力，安培力的方向与该处磁场方向垂直
C．电荷放入磁场中就会受到洛伦兹力，洛伦兹力的方向与该处磁场方向垂直
D．当电荷的速度方向与磁场方向垂直时受到的洛伦兹力最大，方向与磁场方向垂直
【答案】D
【详解】电荷放入静电场中一定会受静电力，正电荷受到的静电力的方向与该处电场强度的方向相同，负电荷受到的静电力的方向与该处电场强度的方向相反，故A错误；通电导线放入磁场中不一定受安培力，例如电流方向与磁场方向平行时不受安培力，故B错误；静止的电荷放入磁场中不受洛伦兹力，运动电荷的速度方向与磁感线平行时也不受洛伦兹力，故C错误；当电荷的速度方向与磁场方向垂直时受到的洛伦兹力最大，即F＝qvB，方向与磁场方向垂直，故D正确。
10.高大建筑上都有一竖立的避雷针，用以把聚集在云层中的电荷导入大地。在赤道某地两建筑上空，有一团带负电荷的乌云经过其正上方时，发生放电现象，如图所示，则此过程中地磁场对避雷针的作用力的方向是( )
A．向东 B．向南
C．向西 D．向北
【答案】C
【详解】当带有负电荷的乌云经过避雷针上方时，避雷针开始放电形成瞬间电流，负电荷从上而下通过避雷针，所以电流的方向为从下而上，磁场的方向从南向北，根据左手定则，安培力的方向向西，故C正确。
11.图中a、b、c、d为四根与纸面垂直的长直导线，其横截面位于正方形的四个顶点上，导线中通有大小相同的电流，方向如图所示。一带正电荷的粒子从正方形中心O点沿垂直于纸面的方向向外运动，它所受洛伦兹力的方向是( )
A．向上 B．向下
C．向左 D．向右
【答案】B
【详解】 由右手螺旋定则可以判断出a、b、c、d四根长直导线在正方形中心O处产生的磁感应强度如图所示，四个磁感应强度按矢量的平行四边形定则合成，可得合磁场为水平向左。利用左手定则判断洛伦兹力的方向，可得洛伦兹力方向竖直向下，故B项正确。
12.显像管原理的示意图如图所示，当没有磁场时，电子束将打在荧光屏正中的O点，安装在管径上的偏转线圈可以产生磁场，使电子束发生偏转。设垂直纸面向里的磁场方向为正方向，若使高速电子流打在荧光屏上的位置由b点逐渐移动到a点，下列变化的磁场能够使电子发生上述偏转的是( )
【答案】C
【详解】高速电子流打在荧光屏上的位置由b点逐渐移动到a点，根据左手定则可知，磁场的方向开始时垂直纸面向里，方向为正，且逐渐减弱，后来电子又向上偏转，磁场方向垂直纸面向外，方向为负，且逐渐增强，故C项正确。
13.如图所示,一根足够长的光滑绝缘杆MN,与水平面夹角为37°,固定在竖直平面内,垂直于纸面向里的匀强磁场B充满杆所在的空间,杆与B垂直,质量为m的带电小环沿杆下滑到图中的P处时,对杆有垂直于杆向下的压力作用,压力大小为0.4mg,已知小环的电荷量为q,sin 37°=0.6,cs 37°=0.8。
(1)小环带什么电?
(2)小环滑到P处时的速度多大?
(3)小环滑到距离P多远处,环与杆之间没有正压力?
【答案】(1)负电 (2)2mg5qB (3)2m2g5q2B2
【详解】(1)假如没有磁场,小环对杆的压力为mgcs37°=0.8mg,然而此时小环对杆的压力为0.4mg,说明小环受到垂直于杆向上的洛伦兹力作用。根据左手定则知,小环带负电。
(2)设小环滑到P点处时的速度大小为vP,在P点小环的受力如图甲所示,根据平衡条件得qvPB+FN=mgcs37°
由牛顿第三定律得杆对小环的支持力FN=0.4mg
解得vP=mgcs37°−FNqB=0.8mg−0.4mgqB=2mg5qB。
(3)设小环从P处下滑至P'处时,对杆没有压力,此时小环的速度为v',则在P'处,小环受力如图乙所示,
由平衡条件得qv'B=mgcs37°
所以v'=mgcs37°qB=4mg5qB
在小环由P处滑到P'处的过程中,由动能定理得
mglPP'sin37°=12mv'2-12mvP2
解得lPP'=2m2g5q2B2。
14.（2021·福建·高考真题）一对平行金属板中存在匀强电场和匀强磁场，其中电场的方向与金属板垂直，磁场的方向与金属板平行且垂直纸面向里，如图所示。一质子（）以速度自O点沿中轴线射入，恰沿中轴线做匀速直线运动。下列粒子分别自O点沿中轴线射入，能够做匀速直线运动的是（ ）（所有粒子均不考虑重力的影响）
A．以速度的射入的正电子
B．以速度射入的电子
C．以速度射入的核
D．以速度射入的a粒子
【答案】B
【解析】
质子（）以速度自O点沿中轴线射入，恰沿中轴线做匀速直线运动，将受到向上的洛伦兹力和电场力，满足，解得即质子的速度满足速度选择器的条件；
A．以速度的射入的正电子，所受的洛伦兹力小于电场力，正电子将向下偏转，故A错误；B．以速度射入的电子，依然满足电场力等于洛伦兹力，而做匀速直线运动，即速度选择题不选择电性而只选择速度，故B正确；C．以速度射入的核，以速度射入的a粒子，其速度都不满足速度选器的条件，故都不能做匀速直线运动，故CD错误；故选B。
15．（2021·天津·高考真题）霍尔元件是一种重要的磁传感器，可用在多种自动控制系统中。长方体半导体材料厚为a、宽为b、长为c，以长方体三边为坐标轴建立坐标系，如图所示。半导体中有电荷量均为e的自由电子与空穴两种载流子，空穴可看作带正电荷的自由移动粒子，单位体积内自由电子和空穴的数目分别为n和p。当半导体材料通有沿方向的恒定电流后，某时刻在半导体所在空间加一匀强磁场，磁感应强度的大小为B，沿方向，于是在z方向上很快建立稳定电场，称其为霍尔电场，已知电场强度大小为E，沿方向。
（1）判断刚加磁场瞬间自由电子受到的洛伦兹力方向；
（2）若自由电子定向移动在沿方向上形成的电流为，求单个自由电子由于定向移动在z方向上受到洛伦兹力和霍尔电场力的合力大小；
（3）霍尔电场建立后，自由电子与空穴在z方向定向移动的速率分别为、，求时间内运动到半导体z方向的上表面的自由电子数与空穴数，并说明两种载流子在z方向上形成的电流应满足的条件。
【答案】（1）自由电子受到的洛伦兹力沿方向；（2）；（3）见解析所示
【解析】
（1）自由电子受到的洛伦兹力沿方向；
（2）设t时间内流过半导体垂直于x轴某一横截面自由电子的电荷量为q，由电流定义式，有
设自由电子在x方向上定向移动速率为，可导出自由电子的电流微观表达式为
单个自由电子所受洛伦兹力大小为
霍尔电场力大小为
自由电子在z方向上受到的洛伦兹力和霍尔电场力方向相同，联立得其合力大小为
（3）设时间内在z方向上运动到半导体上表面的自由电子数为、空穴数为，则
霍尔电场建立后，半导体z方向的上表面的电荷量就不再发生变化，则应
即在任何相等时间内运动到上表面的自由电子数与空穴数相等，这样两种载流子在z方向形成的电流应大小相等、方向相反。
