江苏版高考物理一轮复习第2章第3节共点力的平衡课件
展开一、物体的受力分析1.定义把指定物体(研究对象)在特定的物理环境中受到的所有外力都找出来,并画出_______________的过程。

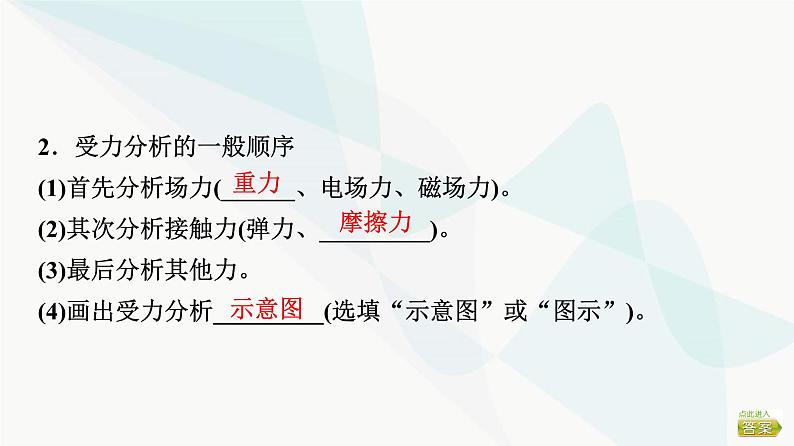

2.受力分析的一般顺序(1)首先分析场力(______、电场力、磁场力)。(2)其次分析接触力(弹力、_________)。(3)最后分析其他力。(4)画出受力分析_________(选填“示意图”或“图示”)。

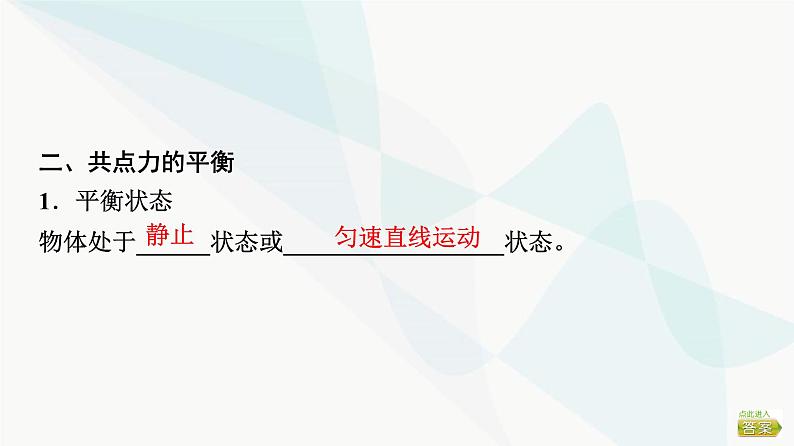

二、共点力的平衡1.平衡状态物体处于______状态或__________________状态。

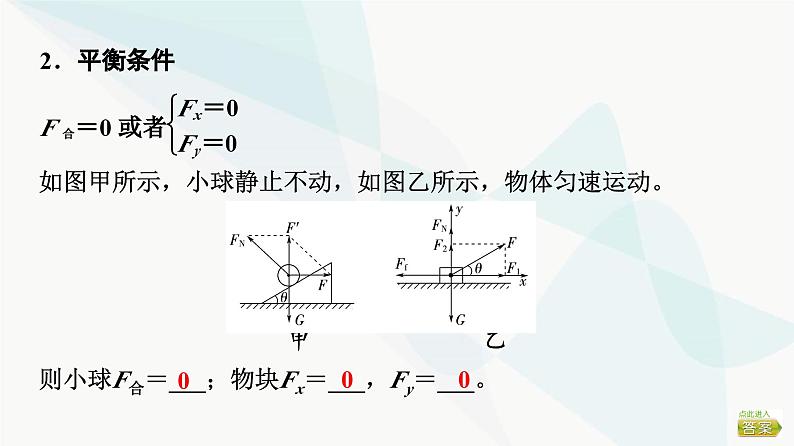

如图甲所示,小球静止不动,如图乙所示,物体匀速运动。甲 乙则小球F合=___;物块Fx=___,Fy=___。

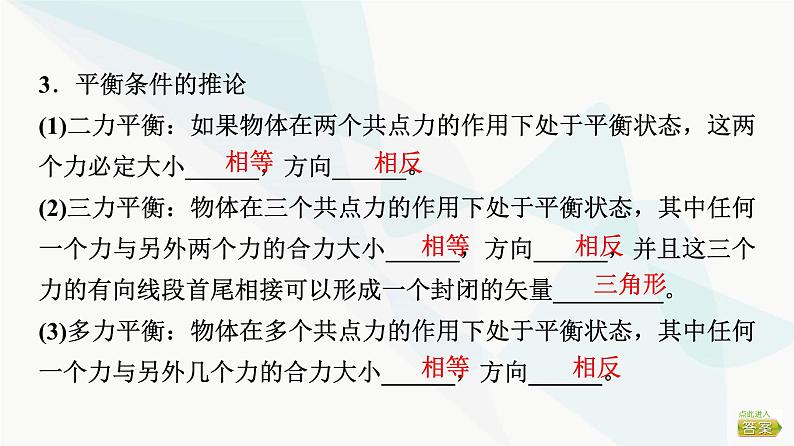

3.平衡条件的推论(1)二力平衡:如果物体在两个共点力的作用下处于平衡状态,这两个力必定大小______,方向______。(2)三力平衡:物体在三个共点力的作用下处于平衡状态,其中任何一个力与另外两个力的合力大小______,方向______,并且这三个力的有向线段首尾相接可以形成一个封闭的矢量_________。(3)多力平衡:物体在多个共点力的作用下处于平衡状态,其中任何一个力与另外几个力的合力大小______,方向______。

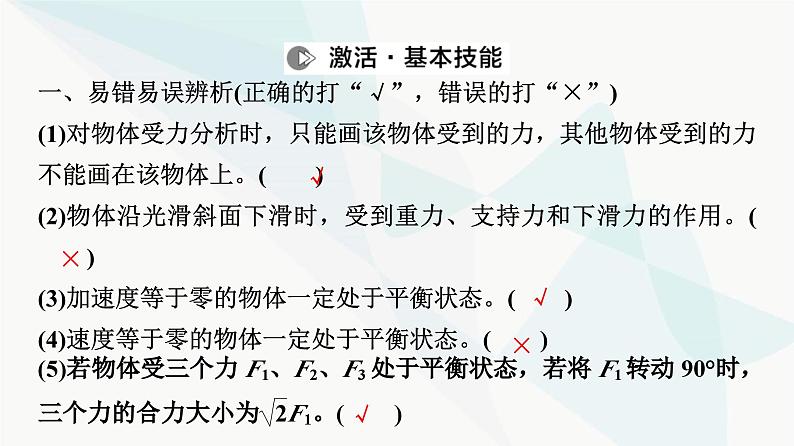

一、易错易误辨析(正确的打“√”,错误的打“×”)(1)对物体受力分析时,只能画该物体受到的力,其他物体受到的力不能画在该物体上。( )(2)物体沿光滑斜面下滑时,受到重力、支持力和下滑力的作用。( )(3)加速度等于零的物体一定处于平衡状态。( )(4)速度等于零的物体一定处于平衡状态。( )
二、教材习题衍生1. (共点力平衡的应用)如图所示,质量为m的光滑圆球,在细线和墙壁的作用下处于静止状态,重力加速度为g,细线与竖直墙壁的夹角为30°,则细线对小球的拉力大小为( )
2. (受力分析与共点力平衡)如图所示,水平地面上的物体A,在斜向上的拉力F的作用下,向右做匀速运动,则下列说法中不正确的是( )A.物体A可能只受到三个力的作用B.物体A一定受到四个力的作用C.物体A受到的滑动摩擦力大小为Fcs θD.物体A对水平面的压力大小可能为Fsin θ
A [物体水平向右做匀速运动,合力必为零,所以必受水平向左的摩擦力,且有f=Fcs θ,因滑动摩擦力存在,地面一定对物体A有竖直向上的支持力,且有N=mg-Fsin θ,若重力mg=2Fsin θ,则A对水平面的压力大小为Fsin θ,所以选项B、C、D正确,A错误。]
3. (受力分析与共点力平衡)如图所示,a、b两个小球穿在一根粗糙的固定杆上(球的小孔比杆的直径大),并且通过一条细绳跨过定滑轮连接。已知b球质量为m,杆与水平面成θ角,不计滑轮的一切摩擦,重力加速度为g。当两球静止时,Oa段绳与杆的夹角也为θ,Ob段绳沿竖直方向,则下列说法正确的是( )A.a一定受到4个力的作用B.b只可能受到2个力的作用C.绳子对a的拉力有可能等于mgD.a的质量一定为mtan θ
1.确定研究对象的利器—整体法与隔离法
考点1 物体的受力分析
[说明] 整体法和隔离法在解决多物体系统的平衡问题时常交替使用。
2.受力分析的其他常用方法
1.如图所示,物体A靠在竖直的墙面C上,在竖直向上的力F作用下,A、B物体保持静止,则物体A受力分析示意图正确的是( )
A [以A、B组成的整体为研究对象,水平方向不可能受力,故整体和墙面C间没有弹力,故A与墙面C间无摩擦力,以A物体为研究对象,A受重力,B对A的垂直接触面的弹力和平行接触面的摩擦力,故选项A正确。]
2.如图所示,固定的斜面上叠放着A、B两木块,木块A与B的接触面水平,水平力F作用于木块A,使木块A、B保持静止,且F≠0。则下列描述正确的是( )A.B可能受到3个或4个力作用B.斜面对木块B的摩擦力方向可能沿斜面向下C.A对B的摩擦力可能为零D.A、B整体不可能受三个力作用
B [对B受力分析,木块B受重力、A对B的压力、A对B水平向左的静摩擦力、斜面对B垂直于斜面向上的支持力、斜面对B可能有静摩擦力(当A对B向左的静摩擦力平行斜面方向的分力与木块A对B的压力与木块B重力的合力沿斜面方向的分力平衡时,斜面对B没有静摩擦力)作用,故B受4个力或者5个力作用,故A错误;当A对B向左的静摩擦力平行斜面方向的分力大于木块A对B的压力与木块B重力的合力沿斜面方向的分力时,木块B有上滑趋势,此时木块B受到平行斜面向下的静摩擦力,故B正确;
对木块A受力分析,受水平力、重力、B对A的支持力和静摩擦力,根据平衡条件,B对A的静摩擦力与水平力F平衡,根据牛顿第三定律,A对B的摩擦力水平向左,大小为F,故C错误;对A、B整体受力分析,受重力、斜面对整体的支持力、水平力,可能有静摩擦力(当推力沿斜面方向的分力与A、B整体重力沿斜面方向的分力平衡时,斜面对A、B整体的静摩擦力为零),所以A、B整体可能受三个力作用,故D错误。]
1.平衡中的研究对象选取(1)单个物体;(2)能看成一个物体的系统;(3)一个结点。
考点2 共点力作用下物体的静态平衡
2.静态平衡问题的解题“五步骤”
3.求解共点力平衡问题的常用方法(1)合成法:一个力与其余所有力的合力等大反向,常用于非共线三力平衡。(2)正交分解法:Fx合=0,Fy合=0,常用于多力平衡。(3)矢量三角形法,把表示三个力的有向线段构成一个闭合的三角形,常用于非特殊角的一般三角形。
[典例] (一题多法)如图所示,光滑半球形容器固定在水平面上,O为球心。一质量为m的小滑块,在水平力F的作用下静止于P点。设滑块所受支持力为FN,OP与水平方向的夹角为θ。重力加速度为g,下列关系式正确的是( )
思路点拨:解此题的关键是选取小滑块为研究对象,作好受力分析,根据平衡条件求解。
(1)物体受三个力平衡时,利用力的分解法或合成法比较简单。(2)物体受四个以上的力作用时,一般要采用正交分解法。(3)正交分解法建立坐标系时应使尽可能多的力与坐标轴重合,需要分解的力尽可能少。
2. (分解法)(2022·浙江6月选考)如图所示,一轻质晒衣架静置于水平地面上,水平横杆与四根相同的斜杆垂直,两斜杆夹角θ=60°。一重为G的物体悬挂在横杆中点,则每根斜杆受到地面的( )
1.动态平衡:是指物体所受的力一部分是变力,是动态力,力的大小或方向发生变化,但变化过程中的每一个状态均可视为平衡状态,所以叫动态平衡。在问题的描述中常用“缓慢”等语言叙述。
考点3 共点力作用下物体的动态平衡
2.分析动态平衡问题的方法
A.MN上的张力逐渐减小B.MN上的张力先增大后减小C.OM上的张力逐渐增大D.OM上的张力先增大后减小
题眼点拨:(1)“缓慢拉起”说明重物处于动态平衡;(2)“保持夹角α不变”说明OM与MN上的张力大小和方向均变化,但其合力不变。
D [方法一:解析法设重物的质量为m,绳OM中的张力为TOM,绳MN中的张力为TMN。开始时,TOM=mg,TMN=0。由于缓慢拉起,则重物一直处于平衡状态,两绳张力的合力与重物的重力mg等大、反向。如图所示,已知角α不变,在绳MN缓慢拉起的过程中,角β逐渐增大,则角(α-β)逐渐减小,但角θ不变,在三角形中,利用正弦定理得
(α-β)由钝角变为锐角,sin(α-β)先增大后减小,则TOM先增大后减小,选项D正确,C错误;
在OM被拉到水平的过程中,绳MN中拉力一直增大且恰好达到最大值,绳OM中拉力先增大后减小,故D正确,A、B、C错误。]
[跟进训练] 1.(2023·江苏海安高三期末)如图,斜面体a放置在水平地面上。一根跨过光滑定滑轮的轻绳,左侧平行于斜面且与斜面上的物块b相连,另一端与小球c相连,整个系统处于静止状态。现对c施加一水平力F,使小球缓慢上升一小段距离,整个过程中a、b保持静止状态,则该过程中( )
A.轻绳的拉力先减小后增大B.b受到的摩擦力方向一定不变C.地面对a的摩擦力可能不变D.地面对a的弹力减小
象,水平方向根据平衡条件可得地面对斜面体a的摩擦力Ff=FTcs θ,由于绳子拉力FT逐渐增大,则地面对斜面体a的摩擦力一定变大,在竖直方向根据平衡条件可得FN=(ma+mb)g-FTsin θ,由于绳子拉力FT逐渐增大,所以水平地面对斜面体a的弹力减小,故C错误,D正确。]
2. (2023·常州高级中学检测)如图所示,有一质量不计的杆AO,长为R,可绕A自由转动。用绳在O点悬挂一个重为G的物体,另一根绳一端系在O点,另一端系在圆弧形墙壁上的C点。当点C由图示位置逐渐向上沿圆弧CB移动过程中(保持OA与墙面夹角θ不变),OC绳所受拉力的大小变化情况是( )A.逐渐减小 B.逐渐增大C.先减小后增大 D.先增大后减小
C [对物体受力分析,物体受力平衡,则拉力等于重力G;故竖直绳的拉力不变;再对O点分析,O受绳的拉力、OA的支持力及OC的拉力而处于平衡;受力分析如图所示;将F和OC绳上的拉力合成,其合力与G大小相等,方向相反,则在OC绳上移的过程中,平行四边形的对角线保持不变,平行四边形发生图中所示变化,则由图可知OC绳的拉力先减小后增大,在图中D点时拉力最小,故C正确。]
3.如图所示是一个简易起吊设施的示意图,AC是质量不计的撑杆,A端与竖直墙之间用铰链连接,一滑轮固定在A点正上方,C端吊一重物。现施加一拉力F将重物P缓慢向上拉,在AC杆达到竖直状态前( )A.BC绳中的拉力FT越来越大B.BC绳中的拉力FT越来越小C.AC杆中的支持力FN越来越大D.AC杆中的支持力FN越来越小
1.临界问题当某物理量变化时,会引起其他几个物理量的变化,从而使物体所处的平衡状态“恰好出现”或“恰好不出现”,在问题的描述中常用“刚好”“刚能”“恰好”等语言叙述。2.极值问题平衡物体的极值,一般指在力的变化过程中的最大值和最小值问题。
考点4 平衡中的临界、极值问题
3.解决极值问题和临界问题的方法(1)极限法:首先要正确地进行受力分析和变化过程分析,找出平衡的临界点和极值点;临界条件必须在变化中去寻找,不能停留在一个状态来研究临界问题,而要把某个物理量推向极端,即极大和极小。(2)数学分析法:通过对问题的分析,依据物体的平衡条件写出物理量之间的函数关系(画出函数图像),用数学方法求极值(如求二次函数极值、公式极值、三角函数极值)。
(3)图解法:根据物体的平衡条件,作出力的矢量图,通过对物理过程的分析,利用图解法进行动态分析,确定最大值与最小值。
[典例] (数学分析法)如图所示,质量为m的物体放在一固定斜面上,当斜面倾角为30°时,物体恰能沿斜面匀速下滑。对物体施加一大小为F水平向右的恒力,物体可沿斜面匀速向上滑行。设最大静摩擦力等于滑动摩擦力,当斜面倾角增大并超过某一临界角θ0时,不论水平恒力F多大,都不能使物体沿斜面向上滑行,试求:(1)物体与斜面间的动摩擦因数;(2)这一临界角θ0的大小。
思路点拨:解此题的关键是理解“不能使物体沿斜面向上滑行”的条件,并正确应用数学分析法求解。
[解析] (1)如图所示,未施加力F时,对物体受力分析,由平衡条件得mgsin 30°=μmgcs 30°
(2)设斜面倾角为α时,受力情况如图所示,由平衡条件得:Fcs α=mgsin α+F′fF′N=mgcs α+Fsin αF′f=μF′N
2. (2023·清江中学高三模拟)将两个质量均为m的小球a、b用细线相连后,再用细线悬挂于O点,如图所示。用力F拉小球b,使两个小球都处于静止状态,且与O点相连的细线与竖直方向的夹角保持θ=30°不变,则F的最小值为( )
