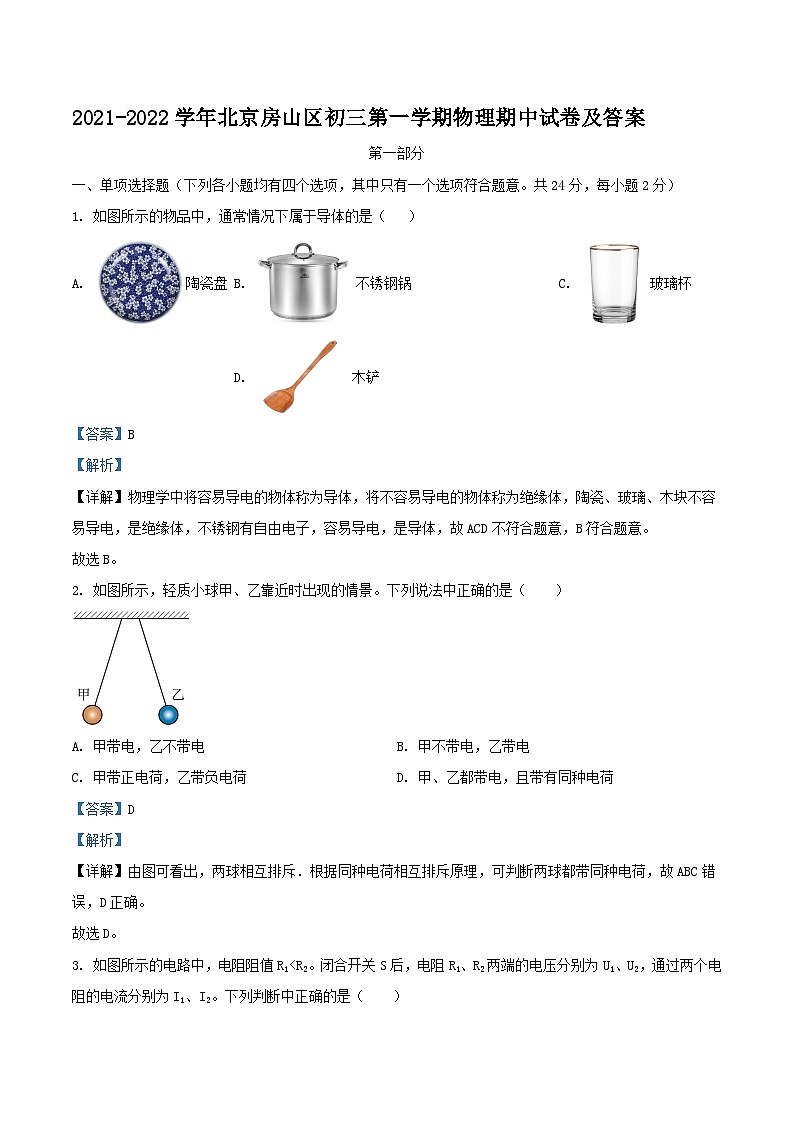

2021-2022学年北京房山区初三上学期物理期中试卷及答案
展开
这是一份2021-2022学年北京房山区初三上学期物理期中试卷及答案，共18页。试卷主要包含了单项选择题，多项选择题，实验解答题，科普阅读题，计算题等内容，欢迎下载使用。
一、单项选择题（下列各小题均有四个选项，其中只有一个选项符合题意。共24分，每小题2分）
1. 如图所示的物品中，通常情况下属于导体的是（ ）
A. 陶瓷盘B. 不锈钢锅C. 玻璃杯D. 木铲
【答案】B
【解析】
【详解】物理学中将容易导电的物体称为导体，将不容易导电的物体称为绝缘体，陶瓷、玻璃、木块不容易导电，是绝缘体，不锈钢有自由电子，容易导电，是导体，故ACD不符合题意，B符合题意。
故选B。
2. 如图所示，轻质小球甲、乙靠近时出现的情景。下列说法中正确的是（ ）
A. 甲带电，乙不带电B. 甲不带电，乙带电
C. 甲带正电荷，乙带负电荷D. 甲、乙都带电，且带有同种电荷
【答案】D
【解析】
【详解】由图可看出，两球相互排斥．根据同种电荷相互排斥原理，可判断两球都带同种电荷，故ABC错误，D正确。
故选D。

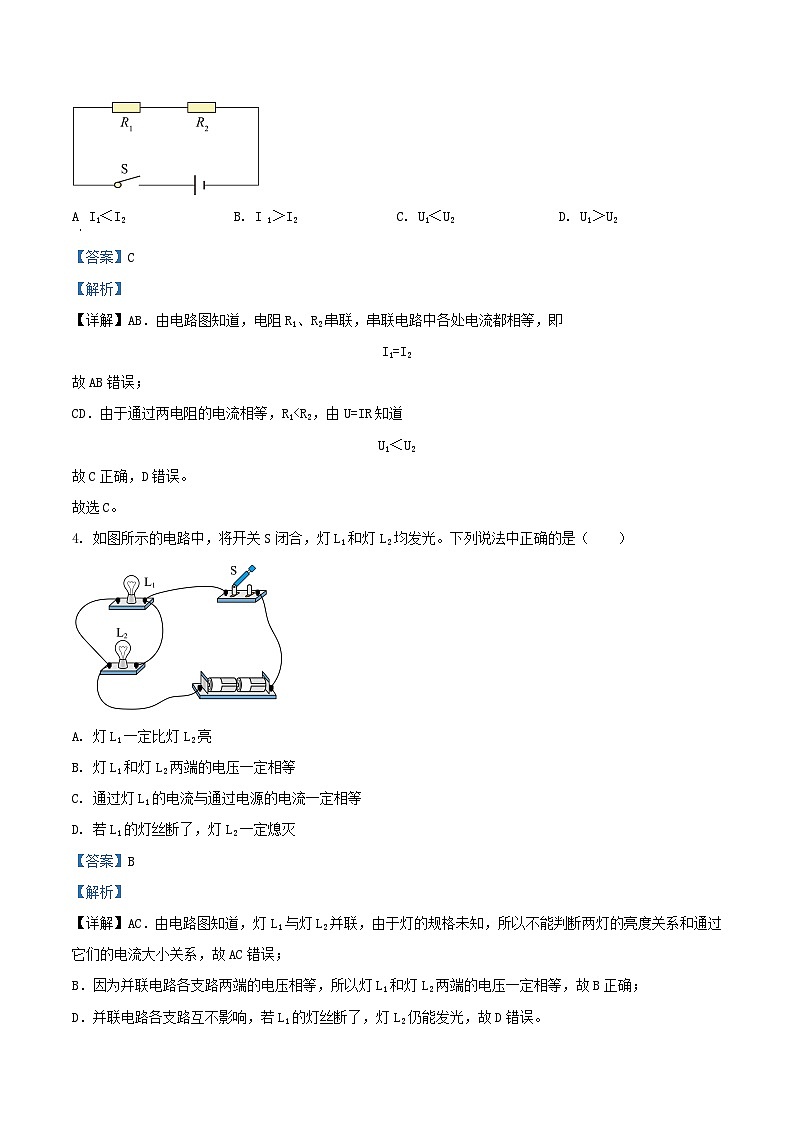

3. 如图所示的电路中，电阻阻值R1A I1＜I2B. I 1＞I2C. U1＜U2D. U1＞U2
【答案】C
【解析】
【详解】AB．由电路图知道，电阻R1、R2串联，串联电路中各处电流都相等，即
I1=I2
故AB错误；
CD．由于通过两电阻的电流相等，R1U1＜U2
故C正确，D错误。
故选C。
4. 如图所示的电路中，将开关S闭合，灯L1和灯L2均发光。下列说法中正确的是（ ）
A. 灯L1一定比灯L2亮
B. 灯L1和灯L2两端的电压一定相等
C. 通过灯L1的电流与通过电源的电流一定相等
D. 若L1的灯丝断了，灯L2一定熄灭
【答案】B
【解析】
【详解】AC．由电路图知道，灯L1与灯L2并联，由于灯的规格未知，所以不能判断两灯的亮度关系和通过它们的电流大小关系，故AC错误；
B．因为并联电路各支路两端的电压相等，所以灯L1和灯L2两端的电压一定相等，故B正确；
D．并联电路各支路互不影响，若L1的灯丝断了，灯L2仍能发光，故D错误。
故选B。
5. 如图所示的电路中，电源两端的电压为4V并保持不变，电阻R1、R2的阻值相同。开关S1闭合后，下列说法中正确的是（ ）
A. 开关S2断开时，R1两端的电压为2V
B. 开关S2断开时，R2两端的电压为4V
C. 开关S2闭合时，R1两端的电压为2V
D. 开关S2闭合时，R2两端的电压为4V
【答案】A
【解析】
【详解】AB．当开关S1闭合后，断开开关S2，电路为R1与R2 串联，由于R1、R2 为两个相同阻值的电阻，故两电阻分压相同，即R1与R2的两端电压均为2V；故A正确，B错误；
CD．当开关S1闭合后，再闭合S2，电路中R2被短接，只有R1工作，故R1的两端电压为4V，R2的两端电压为0V。故CD错误。
故选A。
6. 如图所示的电路中，电源两端电压保持不变。开关S闭合，灯L正常发光，将滑动变阻器的滑片P向右滑动，则下列说法中正确的是（ ）
A. 电压表的示数变小，灯L变亮B. 电压表的示数变大，灯L变暗
C. 电流表的示数变小，灯L变暗D. 电流表的示数变大，灯L变亮
【答案】C
【解析】
【详解】由电路图可知，该电路为串联电路，电流表测电路的电流，电压表测灯泡L两端的电压；开关S闭合后，灯L正常发光，说明此时电路中的电流恰为灯泡的额定电流，电压恰为其额定电压；将滑动变阻器的滑片P向右滑动，则滑动变阻器连入电路的电阻增大，则电路的总电阻增大，电源电压保持不变，由欧姆定律得电路中的电流变小，即电流表示数减小，电流小于灯泡的额定电流，灯L变暗；由欧姆定律得灯泡两端的电压变小，即电压表的示数变小。故C正确，ABD错误。
故选C。
7. 小林设计了一种酒精测试仪的电路，如图所示。图中R为定值电阻；Q为酒精气敏元件，它在电路中的作用相当于一个可变电阻，其阻值随被测的酒精气体浓度的增大而减小。电源两端的电压不变，闭合开关S，当气敏元件所测酒精气体的浓度增大时，则下列判断中正确的是（ ）
A. 电压表示数变大，电流表示数变大B. 电压表示数变大，电流表示数变小
C. 电压表示数变小，电流表示数变大D. 电压表示数变小，电流表示数变小
【答案】A
【解析】
【详解】由电路图可知，电阻R与气敏元件串联，电压表测量R两端的电压，电流表测电路电流；当气敏元件所测酒精气体的浓度增大时，气敏元件电阻变小，电路总电阻变小，电源电压不变，由欧姆定律可知，电路电流变大，电流表示数变大；电阻R阻值不变，电流I变大，由U=IR可知，电阻R两端电压变大，电压表示数变大，故BCD错误，A正确。
故选A。
8. 为保证司乘人员的安全，轿车上设有安全带未系提示系统．当乘客坐在座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起；若系上安全带，则开关S2闭合，指示灯熄灭．下列设计最合理的电路图是 （ ）
A B. C. D.
【答案】B
【解析】
【详解】当乘客坐在座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起；若系上安全带，则开关S2闭合，指示灯熄灭．说明当开关S2闭合后把灯泡短路了，另外此电路还需要一个保护电阻，所以选B．
9. 如图所示的电路中，电源电压恒定不变，当开关S闭合时（ ）
A. 电压表示数变小，电流表示数变小，灯变暗
B. 电压表示数不变，电流表示数不变，灯的亮度不变
C. 电压表示数不变，电流表示数变小，灯变暗
D. 电压表示数变大，电流表示数变大，灯变亮
【答案】B
【解析】
【详解】当开关S闭合时，电阻R和灯并联，电流表测灯的电流，电压表测灯的电压，闭合开关前后，因电源电压不变，所以电压表示数不变，灯的电阻不变，根据公式得流过灯的电流不变，即电流表示数不变，根据公式可得，灯的实际功率不变，所以灯的亮度不变。
故选B。
10. 在温度一定时，比较两根镍铬合金导线电阻的大小，则（ ）
A. 短导线比长导线的电阻小 B. 横截面积大的导线电阻大
C. 长度相等时，细导线的电阻小 D. 横截面积相等时，长导线的电阻大
【答案】D
【解析】
【详解】AB．电阻的大小不仅跟导体的材料有关，还跟材料的长度和横截面积大小有关，只根据导线的长度或横截面积无法判定电阻的大小，故AB不符合题意；
C．在温度、长度和材料相同，导线的横截面积越小，电阻越大，故C符合题意；
D．在温度、横截面积和材料相同时，长度越长，电阻越大，故D不符合题意。
故选 D。
11. 小海设计了一种测定油箱内油量的模拟装置，如图所示，其中电源两端电压保持不变，R0是定值电阻，R是滑动变阻器的电阻片，滑动变阻器的滑片P跟滑杆的一端连接，滑杆可以绕固定轴O转动，另一端固定着一个浮子．油箱中的油量减少时，浮子随油面下降，带动滑杆使变阻器的滑片P向上移动，从而引起电流表的示数发生变化．下列说法中正确的是（ ）
A. 电流表示数变小时，表明油箱中的油量减少
B. 电流表示数变小时，电阻R0两端电压变大
C. 当油箱中的油量减少时，电流表示数变大
D. 当油箱中的油量减少时，变阻器R连入电路的电阻变小
【答案】A
【解析】
【详解】如图，定值电阻R0与滑动变阻器R串联在电路中，电流表测量电路中电流．
A. C. D 当油箱中的油量减少时，浮子下降，带动滑片上升，滑动变阻器接入电路的电阻变大，电路总电阻变大，根据可知，电路中电流变小，所以电流表示数变小时，表明油箱中的油量减少，故A正确，CD错误；
B. 电流表示数变小时，即通过R0的电流变小，根据知，电阻R0两端电压变小，故B错误；
故选A．
点睛：考查了欧姆定律应用，关键是电路的动态分析，当油量减少时，滑片上升，所以滑动变阻器接入电路电阻变大，电流变小，电阻R0两端电压变小．
12. 如图所示的电路中，电源两端电压为6V并保持不变，定值电阻R1的阻值为10Ω，滑动变阻器R2的最大阻值为50Ω。当开关S闭合，滑动变阻器的滑片P由b端移到a端的过程中，下列说法中正确的是（ ）
A. 电压表的示数变大，电流表的示数变小
B. 电压表的示数与电流表的示数的比值将变大
C. 电流表的示数变化范围为0.2A~0.6A
D. 电压表的示数变化范围为1V~6V
【答案】D
【解析】
【详解】A．当滑片由b端移到a端的过程中，滑动变阻器的阻值变小，电路中的总电阻变小；电源电压不变，根据欧姆定律可知，电路中的电流变大，即电流表示数变大；根据U=IR可知，R1两端电压变大，即电压表示数变大，故A错误；
B．电压表测R1两端的电压，电流表测通过R1的电流，电压表和电流表示数的比值即为定值电阻R1的阻值，阻值不变，故B错误；
CD．当滑片在b端时，R1、R2串联，电路的总电阻为
Rmax=R1+R2=10Ω+50Ω=60Ω
电路中的最小电流为
电压表的示数最小为
Umin=IminR1=0.1A×10Ω=1V
当滑片在a端时，电路中只有R1，此时电路中的电流为
R1两端电压为电源电压，电压表示数为6V，故滑片由b端移到a端的过程中，电流表的示数变化范围是0.1A~0.6A；电压表的示数变化范围是1V~6V，故C错误，D正确。
故选D。
二、多项选择题（下列各小题均有四个选项，其中符合题意的选项均多于一个。共6分，每小题2分。每小题选项全选对的得2分，选对但不全的得1分，有错选的不得分）
13. 下列说法中正确的是（ ）
A. 每秒内通过导体横截面的电荷量越多，电流越大
B. 规定电荷定向移动的方向为电流的方向
C. 金属导体中自由电子定向移动的方向与电流方向相反
D. 小灯泡被短路后，小灯泡会因为通过其电流过大而被损坏
【答案】AC
【解析】
【详解】A．根据 可知，每秒内通过导体横截面的电荷量越多，电流越大，故A正确；
B．物理学上，规定正电荷定向移动的方向为电流的方向，故B错误；
C．物理学上，规定正电荷定向移动的方向为电流的方向，金属导体中自由电子定向移动的方向与电流方向相反，故C正确；
D．小灯泡被短路后，小灯泡没有电流，故D错误。
故选AC。
14. 如图所示，是通过定值电阻R1、R2的电流随电阻两端电压变化的图像。根据图像中的信息，下列判断正确的是（ ）
A. R1 > R2
B. R1两端的电压越大，其阻值越大
C. 通过R2的电流越小，其阻值越小
D. 把R1、R2串联后接入电路，当电流通过时，R1两端的电压大于R2两端的电压
【答案】AD
【解析】
【详解】A．由电流与电压和电阻的关系知，电压一定时，电流与电阻成反比。由图知，当电压一定时，流过R1的电流小，因此R1的阻值大，故A正确；
BC．电阻是导体本身的一种性质，它的大小只与自身的因素有关，如材料、长度、横截面积等，而与它两端的电压或流过它的电流无关，故BC错误；
D．因为串联电路中的电流处处相等，根据图像可知，当通过两电阻的电流相等时，R1两端的电压大于R2两端的电压，故D正确。
故选AD。
15. 如图所示的四个电路，电源两端电压未知且不变，定值电阻R0的阻值已知，R1为电阻箱，滑动变阻器符合实验要求。通过开关闭合、断开的转变以及调节滑动变阻器和电阻箱，能够测量未知电阻Rx的实验电路是（ ）
A. B.
C. D.
【答案】BCD
【解析】
【详解】A．闭合开关，滑动变阻器和待测电阻串联接入电路，电压表测滑动变阻器两端的电压，电源两端的电压和滑动变阻器的阻值均未知，所以无法根据欧姆定律计算通过待测电阻的电流，不能根据求出待测电路，故A不符合题意；
B．只闭合开关S，定值电阻和待测电阻串联接入电路，再闭合S1，电压表测电源电压，断开S1，闭合S2，电压表测待测电阻两端的电压，根据串联电路电压规律计算定值电阻两端的电压，定值电阻R0的阻值已知，根据串联电路电流特点结合欧姆定律计算通过电路的电流，根据可计算待测电阻的阻值，故B符合题意；
C．闭合S、S2，两电阻并联接入电路，电流表测干路电流，断开S2，闭合S1，电流表测通过定值电阻的电流，根据并联电路电流规律可计算通过待测电阻的电流，定值电阻R0的阻值已知，根据并联电路电压特点结合U=IR计算电源电压，根据可计算待测电阻的阻值，故C符合题意；
D．只闭合S1，滑动变阻器和待测电阻串联接入电路，读取电流表示数；断开S1，闭合S2，滑动变阻器和电阻箱串联接入电路，调节电阻箱接入电路的阻值使电流表示数不变，读取电阻箱的阻值，根据等效替代法，电阻箱接入电路的电阻即待测电阻的阻值，故D符合题意。
故选BCD。
第二部分
三、实验解答题（共31分，16、17、21题各2分， 18、22题各4分，19、20题各6分，23题5分）
16. 如图所示电阻箱的示数为________Ω。
【答案】50
【解析】
【详解】由图可知，电阻箱的示数为
R=0×1000Ω+0×100Ω+5×10Ω+0×1Ω=50Ω
17. 如图所示，用丝绸摩擦过的玻璃棒接触验电器的金属球，验电器的两片金属箔因带_______（选填“同种”或“异种”）电荷，互相_______（选填“吸引”或“排斥”）而张开。
【答案】 ①. 同种 ②. 排斥
【解析】
【详解】[1][2]用丝绸摩擦过的玻璃棒带正电，用它去接触验电器的金属球时，金属球上的电子会转移到玻璃棒上，则验电器也带上正电，即验电器的金属球和两个金属箔片上都带上了同种电荷，由于同种电荷相互排斥，所以其两个金属箔片会张开。
18. 小岩利用“伏安法”测量电阻Rx的阻值。
（1）请你添加一条导线（要求：滑片P向右移动时变阻器阻值变大），将图甲所示的实物图补充完整______ ；
（2）电路连接正确后，闭合开关S，滑动变阻器的滑片P滑动到某一位置时，电压表的示数如图乙所示，电流表的示数如图丙所示，则电压表的示数为______V，电流表的示数为______A，电阻Rx的阻值为______。
【答案】 ①. ②. 2 ③. 0.5 ④. 4
【解析】
【详解】（1）[1]滑动变阻器要串联在电路中，滑片P向右移动时变阻器阻值变大，可知滑动变阻器接的是左下角的接线柱，如图所示
（2）[2][3][4]闭合开关S，滑动变阻器的滑片P滑动到某一位置时，由图乙、丙知道，电压表选用小量程，分度值为0.1V，则电压表的示数为2V，电流表选用小量程，分度值为0.02A，则电流表的示数为0.5A，电阻Rx的阻值是
19. 在探究导体的电阻与哪些因素有关的问题时，小敏进行了如下实验。如图所示，电源两端电压不变，实验板上固定了四根金属丝。a、b、c的长度相同，d的长度小于a；a、b、d的横截面积相同，c的横截面积大于a；a、c、d的材料相同，a、b的材料不同。
（1）在探究电阻与金属丝横截面积的关系时，小敏分别把M、N跟________的两端连接，闭合开关，记录电流表的示数，通过分析比较电流表示数大小来反映________；
（2）小敏分别把M、N跟a、d的两端连接，闭合开关，记录电流表的示数，分析比较a、d两根金属丝电阻的大小。她所探究的问题是________；
（3）小敏在探究电阻与材料的关系时，分别把M、N跟b、c的两端连接，闭合开关，记录电流表的示数，分析比较b、c两根金属丝电阻的大小。她在探究过程中存在的问题是________；针对探究过程中存在的问题，改正方法是________。
【答案】 ①. a、c ②. 电阻大小 ③. 电阻与长度是否有关 ④. 没有控制横截面积相同 ⑤. 选用a、b
【解析】
【详解】（1）[1]要研究电阻跟横截面积的关系，根据控制变量法可得，必须选取材料、长度都相同的两根导线，a、c材料相同且长度相同，横截面积不同，所以应选择a、c。
[2]根据转换法可知，实验中通过分析比较电流表示数大小来反映电阻的大小。
（2）[3]金属丝a、d的材料、横截面积都相同，长度不同，所以a、d可以探究电阻大小与长度的关系。
（3）[4]探究电阻与材料的关系时，根据控制变量法可知，需要控制金属丝的长度和横截面积相同，材料不同；小敏分别把M、N跟b、c的两端连接，b、c的长度相同、横截面积不同，材料不同，由于没有控制金属丝的横截面积相同，所以无法探究电阻大小与材料的关系。
[5]金属丝a、b 的长度、横截面积相同，材料不同，所以小敏应分别把M、N跟a、b的两端连接。
20. 小亮想探究通过导体的电流与导体的电阻之间的关系。根据实验目的设计出实验电路图，并按电路图连接实验器材如图所示。
（1）在图所示的实验电路中，有一个元件与导线连接有误，这个元件是：______；
（2）改正（1）中的错误后，闭合开关S后，发现电流表无示数，电压表有示数，产生这种现象的原因可能是：________（选填“R断路”或“R短路”）；
（3）排除（2）中的故障后，当把A、B两点间的电阻由10Ω更换为15Ω时，应将滑动变阻器的滑片P向________移动（填“左”或“右”）, 才能使电压表示数保持不变；
（4）前几次实验定值电阻两端电压都可以达到2V，当把阻值为50Ω的定值电阻接入A、B间时，发现电流表的示数不为零，无论怎样移动滑片P，电压表示数都不能达到2V，其原因可能是_______；
（5）利用图所示实验电路还可以进行的探究实验是：________。
【答案】 ①. 电流表 ②. R断路 ③. 右 ④. 滑动变阻器阻值太小（或R的阻值太大） ⑤. 电流与电压的关系
【解析】
【详解】（1）[1]由实物图可知，电流表正负接线柱接反了，即连接有误的元件是电流表。
（2）[2]闭合开关S后，电流表无示数，说明电路可能发生了断路故障；而电压表有示数，说明电压表的两接线柱与电源两极能够相通，所以可能是与电压表并联的部分断路，即电阻R断路。
（3）[3]将电阻由10Ω更换为15Ω时，电阻增大，根据串联分压的规律可知，其分得的电压增大；探究电流与电阻关系的实验中，应保持电阻两端的电压不变，所以应使电阻两端的电压减小为原来的电压值，由串联电路的电压规律可知，应增大变阻器分得的电压，由分压原理可知，应增大变阻器连入电路中的电阻，所以滑片P应向右端移动。
（4）[4]要保持定值电阻两端的电压不变，由串联电路的电压规律可知，变阻器两端的电压也要保持不变，由串联分压的规律可得
所以当更换阻值较大的定值电阻时，变阻器连入电路中的电阻也要变大，如果滑动变阻器的最大电阻较小，则会导致定值电阻两端的电压不能达到所要控制不变的值，由此可知电压表示数都不能达到2V的原因可能是滑动变阻器的最大阻值较小。
（5）[5]根据实物图的器件可得，本实验电路还可以探究通过导体的电流与导体两端电压之间的关系。
21. 在探究通过定值电阻的电流与电阻两端电压关系时，通过调节滑动变阻器，测量并记录电阻两端的电压和对应的电流值如下表所示，请你根据表中的数据归纳出实验结论：______。
【答案】见解析
【解析】
【详解】由图中数据可知，电压增大为原来的几倍，通过的电流也增大为原来的几倍。故而可得结论为：电阻一定时，通过导体的电流与导体两端的电压成正比。
22. 小圆想探究通过导体的电流与导体两端电压之间的关系，他利用干电池、电流表、电压表、小灯泡、滑动变阻器、开关及导线，设计了如图所示的电路。实验过程中，闭合开关S，调节滑动变阻器，进行多次测量并记录数据。小圆分析实验数据发现小灯泡的电阻值是变化的，意识到自己的实验设计不能实现探究目的。
（1）请你写出小圆的实验设计不能实现探究目的的原因：_______；
（2）为了能够实现探究目的，请你写出改正措施：_______（可添加实验器材）；
（3）依据你的改正措施和探究目的，写出主要的操作方法。_______
【答案】 ①. 小灯泡的电阻是变化的，不能控制电阻一定 ②. 把小灯泡换成定值电阻 ③. 闭合开关，调节滑动变阻器，进行多次测量并记录电流表和电压表的示数
【解析】
【详解】（1）[1]探究通过导体的电流与导体两端电压之间的关系时，要保持电阻不变，而小灯泡的电阻值是变化的，不符合要求。
（2）[2]要保持电路中两点间的电阻不变，需要把小灯泡更换成定值电阻。
（3）[3]实验主要操作方法：闭合开关，调节滑动变阻器的滑片P在某一位置，记录下电压表和电流表示数，然后多次改变滑片P的位置，记录下多组对应的电压表示数和电流表示数，分析数据得出结论。
23. 现有下列实验器材：一只已知阻值的定值电阻R0、两只电流表、电池、开关、足量的导线．请你利用这些器材设计实验，测出一只未知电阻Rx的阻值．
要求：
（1）画出实验电路图
（2）简述实验过程并用已知量和测量量表示Rx．
【答案】(1) ；(2)见解析
【解析】
【详解】试题分析：（1）要测出电阻Rx，必须知道加在电阻两端的电压值，通过电阻的电流值．器材中没有电压表，无法直接测电压，但有两只电流表，另有一只已知阻值的定值电阻R0，由U=IR可以测出电源电压，电路如图所示．（2）按照图所示的电路图连接电路;闭合开关S，读出电流表示数I1、I2;根据并联电路各支路两端电压相等得U=R0I1=RxI2,求出．
考点：电路设计，电流法测电阻，并联电路电压规律，欧姆定律．
四、科普阅读题（共3分）
24. 请阅读《物体带电的几种方法》并回答题。
物体带电的几种方法
自然界经常出现物体带电的情况，你知道有几种方法可以使物体带电吗？
使物体带电有这样几种方法：
一、摩擦起电：实验室经常用玻璃棒与丝绸、橡胶棒与毛皮相互摩擦起电。其实，日常用的塑料梳子、笔杆、尺子与头发或晴纶针织物摩擦也极易起电。摩擦起电的原因是不同物质的原子核束缚电子的能力不同，在摩擦过程中，束缚电子本领弱的物体就会失去电子而带正电，束缚电子本领强的物体就会得到电子而带负电。可见，摩擦起电并不是创造电荷，而是电荷发生转移，使原来不显电性的两物体分别带上了等量的异种电荷。
根据不同物质的原子核对电子束缚本领的大小不同，科学家通过实验的方法得出了起电顺序表：兔毛—玻璃—羊毛—丝绸—铝—木—硬橡胶—硫磺—人造丝‥‥‥。顺序表中任意两种物质相互摩擦时，排在前面的物质带正电，排在后面的物质带负电；两物质次序相隔越多，起电的效果就越好。
二、接触起电：将一带电体与一不带电体接触时，就会有一部分电子从带电体跑到非带电体上，或者从非带电体跑到带电体上，使原来不带电的物体上带上了与带电体相同的电荷。
三、感应起电：将一带电体A靠近与大地绝缘的导体B的左端时，由于电荷间的相互作用，B的左端聚集了与A相反的电荷，右端聚集了与A相同的电荷。如图所示，这就是感应起电。
请根据上述材料，回答下列问题：
（1）摩擦起电的原因是不同物质的原子核束缚电子的能力不同，其实质是_____发生了转移；
（2）若用兔毛与木条相互摩擦而带电，兔毛将带______电；
（3）下图是小芳参观科技馆的过程中，手接触带电金属球出现的“怒发冲冠”的情景，请解释“怒发冲冠”的原因。______
【答案】 ①. 电子 ②. 正 ③. 见解析
【解析】
【详解】（1）[1]摩擦起电的原因是不同物质的原子核束缚电子的本领不同，其实质是电子从一个物体转移到另一个物体上，使正负电荷分开。
（2）[2]由材料中举例的物质起电顺序可知，顺序表中任意两种物质相互摩擦时，排在前面的物质带正电，排在后面的物质带负电，兔毛排在木条的前面，故若用兔毛与木条相互摩擦而带电，兔毛将带正电。
（3）[3]同种电荷相互排斥，异种电荷相互吸引；小芳“怒发冲冠”说明她的发丝之间相互排斥，带有同种电荷。
五、计算题（共6分，25题3分，26题3分）
25. 如图所示的电路中，电源两端电压保持不变，电阻丝R1的阻值为10Ω。当开关S闭合后，电压表的示数为2V，电流表的示数为0.4A。求：
(1)电阻丝R2的阻值大小；
(2)电源两端的电压。
【答案】(1)5Ω；(2)6V
【解析】
【详解】解：(1)由电路图知，两电阻串联，电压表测量电阻丝R2两端的电压，电流表测量电路中的电流。电阻丝R2的阻值大小
(2)电阻丝R1两端的电压为
U1=IR1=04A×10Ω=4V
根据串联电路电压规律可知，电源电压为
U=U1+U2=4V+2V=6V
答：(1)电阻丝R2的阻值是5Ω；
(2)电源两端的电压是6V。
26. 如图所示的电路中，电源两端电压为4V并保持不变，电阻R1阻值为10Ω。闭合开关S后，电流表的示数为0.5A。求：
（1）通过电阻R1电流I1；
（2）电阻R2的阻值。
【答案】（1）0.4A；（2）40Ω
【解析】
【详解】解：（1）闭合开关S，电路为电阻R1和电阻R2的并联电路，电流表测量的是干路电流，由于并联电路各支路的两端电压相等，根据欧姆定律可得，通过电阻R1电流为
（2）由于并联电路干路电流等于各支路电流之和，则通过电阻R2的电流为
根据欧姆定律可得，通过电阻R2的阻值为
答：（1）通过电阻R1电流I1为0.4A；
（2）电阻R2的阻值为40Ω。
