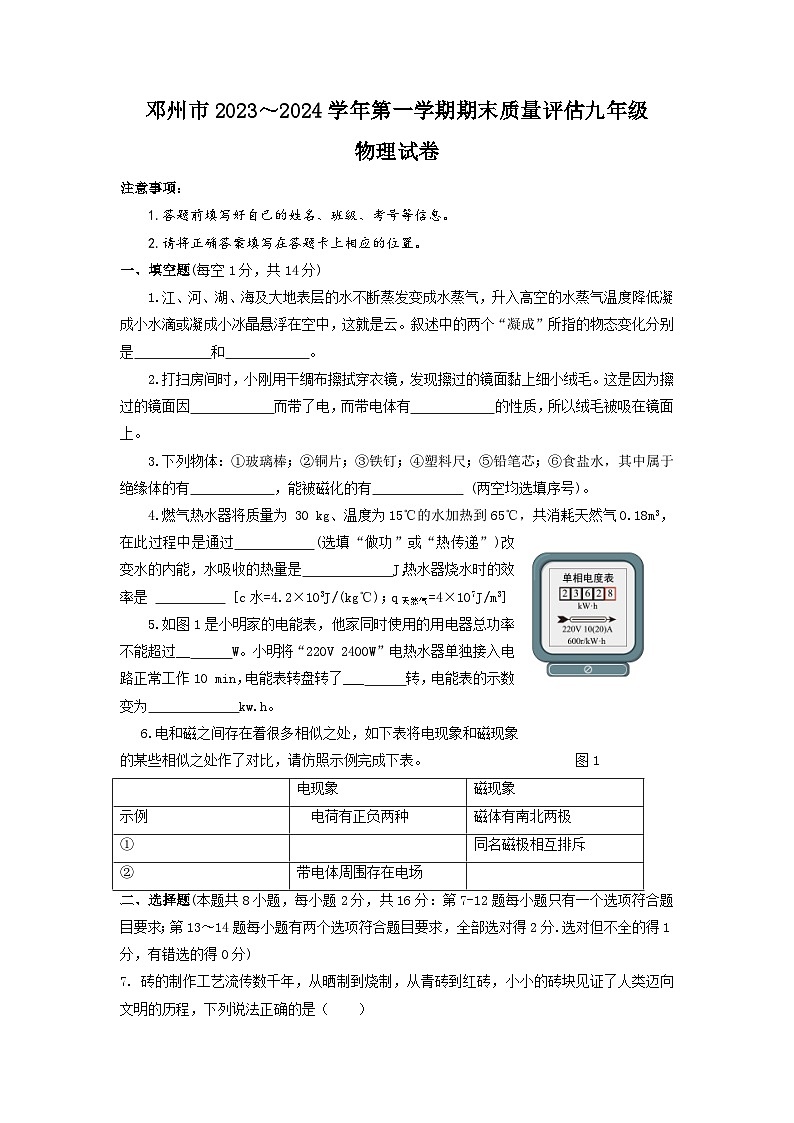

河南省南阳市邓州市2023-2024学年九年级上学期期末考试物理试卷

这是一份河南省南阳市邓州市2023-2024学年九年级上学期期末考试物理试卷，共9页。试卷主要包含了下列物体，下列说法中符合事实的是等内容，欢迎下载使用。

注意事项：
1.答题前填写好自己的姓名、班级、考号等信息。
2.请将正确答案填写在答题卡上相应的位置。
一、填空题(每空1分，共14分)
1.江、河、湖、海及大地表层的水不断蒸发变成水蒸气，升入高空的水蒸气温度降低凝成小水滴或凝成小冰晶悬浮在空中，这就是云。叙述中的两个“凝成”所指的物态变化分别是 和 。
2.打扫房间时，小刚用干绸布擦拭穿衣镜，发现擦过的镜面黏上细小绒毛。这是因为擦过的镜面因 而带了电，而带电体有 的性质，所以绒毛被吸在镜面上。
3.下列物体：①玻璃棒；②铜片；③铁钉；④塑料尺；⑤铅笔芯；⑥食盐水，其中属于绝缘体的有 ，能被磁化的有 (两空均选填序号)。
4.燃气热水器将质量为 30 kg、温度为15℃的水加热到65℃，共消耗天然气0.18m3，在此过程中是通过 (选填“做功”或“热传递”)改变水的内能，水吸收的热量是 J，热水器烧水时的效率是 [c水=4.2×103J/(kg℃)；q天然气=4×107J/m3]
5.如图1是小明家的电能表，他家同时使用的用电器总功率不能超过__ W。小明将“220V 2400W”电热水器单独接入电路正常工作10 min，电能表转盘转了___ 转，电能表的示数变为 kw.h。
6.电和磁之间存在着很多相似之处，如下表将电现象和磁现象
的某些相似之处作了对比，请仿照示例完成下表。 图1
二、选择题(本题共8小题，每小题2分，共16分：第7-12题每小题只有一个选项符合题目要求；第13～14题每小题有两个选项符合题目要求，全部选对得2分.选对但不全的得1分，有错选的得0分)

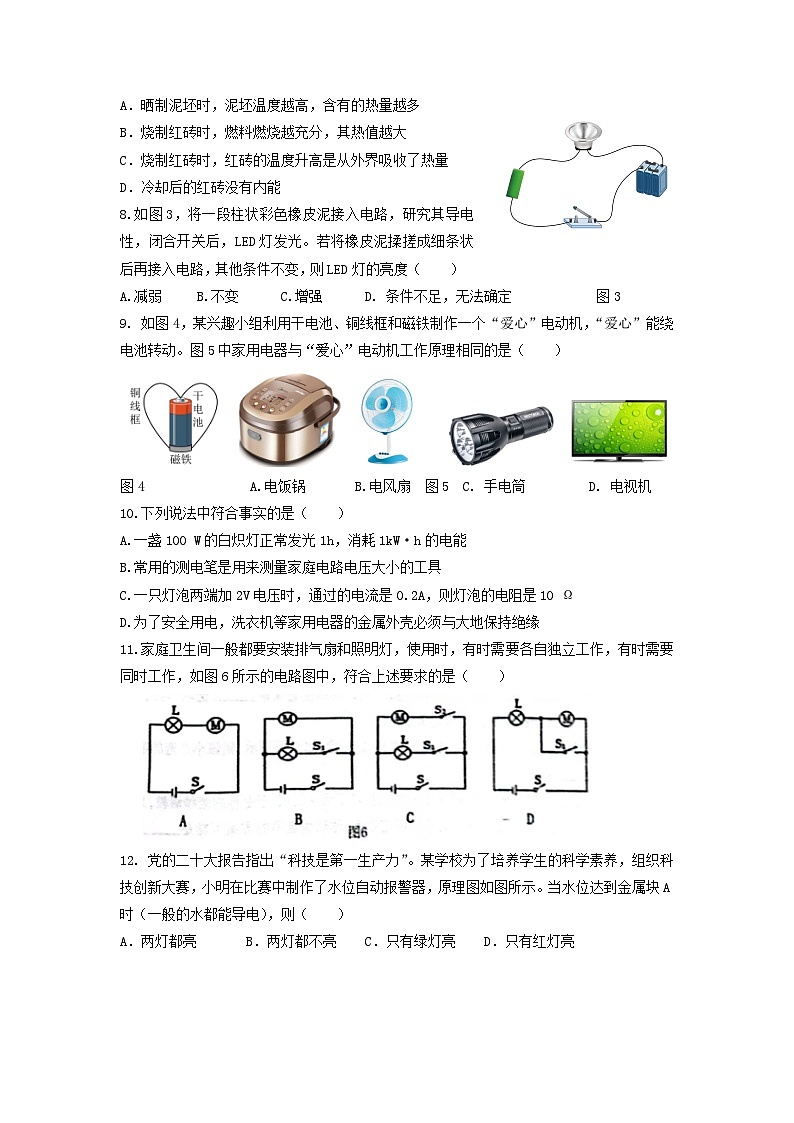

7. 砖的制作工艺流传数千年，从晒制到烧制，从青砖到红砖，小小的砖块见证了人类迈向文明的历程，下列说法正确的是（ ）
A．晒制泥坯时，泥坯温度越高，含有的热量越多
B．烧制红砖时，燃料燃烧越充分，其热值越大
C．烧制红砖时，红砖的温度升高是从外界吸收了热量
D．冷却后的红砖没有内能
8.如图3，将一段柱状彩色橡皮泥接入电路，研究其导电性，闭合开关后，LED灯发光。若将橡皮泥揉搓成细条状后再接入电路，其他条件不变，则LED灯的亮度（ ）
A.减弱 B.不变 C.增强 D. 条件不足，无法确定 图3
9. 如图4，某兴趣小组利用干电池、铜线框和磁铁制作一个“爱心”电动机，“爱心”能绕电池转动。图5中家用电器与“爱心”电动机工作原理相同的是（ ）

图4 A.电饭锅 B.电风扇 图5 C. 手电筒 D. 电视机
10.下列说法中符合事实的是（ ）
A.一盏100 W的白炽灯正常发光1h，消耗1kW·h的电能
B.常用的测电笔是用来测量家庭电路电压大小的工具
C.一只灯泡两端加2V电压时，通过的电流是0.2A，则灯泡的电阻是10 Ω
D.为了安全用电，洗衣机等家用电器的金属外壳必须与大地保持绝缘
11.家庭卫生间一般都要安装排气扇和照明灯，使用时，有时需要各自独立工作，有时需要同时工作，如图6所示的电路图中，符合上述要求的是（ ）

12. 党的二十大报告指出“科技是第一生产力”。某学校为了培养学生的科学素养，组织科技创新大赛，小明在比赛中制作了水位自动报警器，原理图如图所示。当水位达到金属块A时（一般的水都能导电），则（ ）
A．两灯都亮 B．两灯都不亮 C．只有绿灯亮 D．只有红灯亮

图7 图8 图9

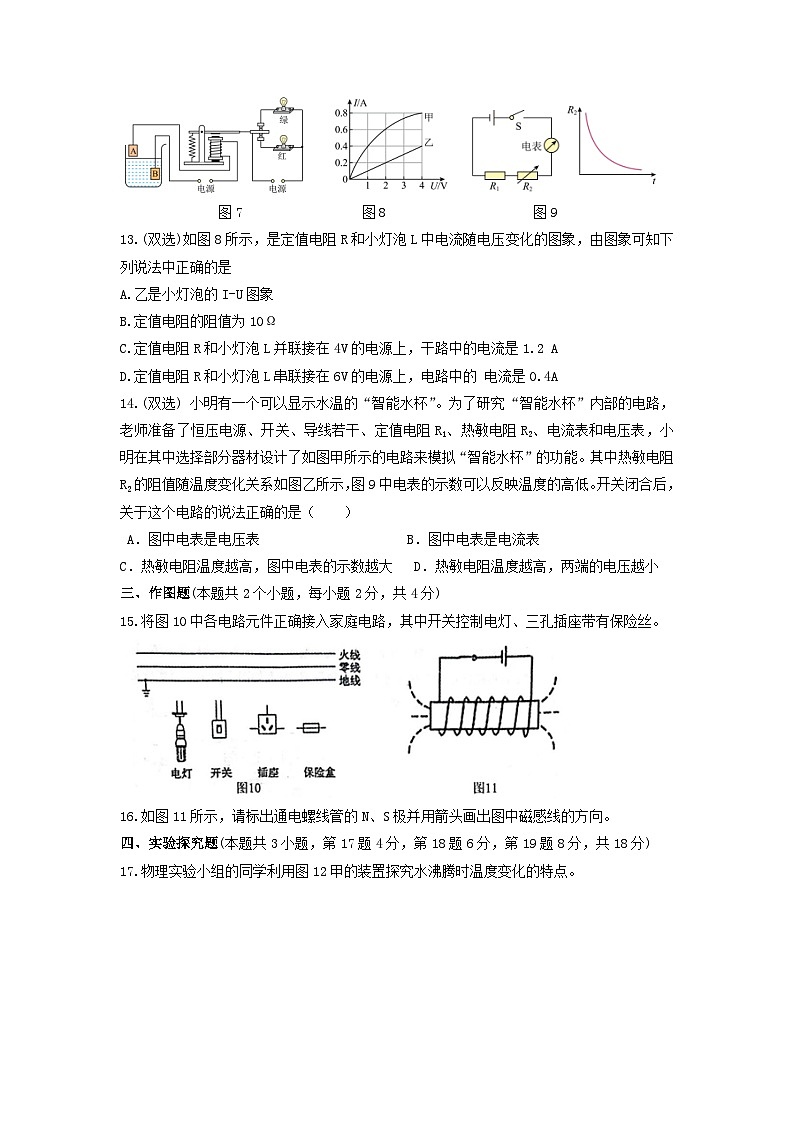

13.(双选)如图8所示，是定值电阻R和小灯泡L中电流随电压变化的图象，由图象可知下列说法中正确的是
A.乙是小灯泡的I-U图象
B.定值电阻的阻值为10Ω
C.定值电阻R和小灯泡L并联接在4V的电源上，干路中的电流是1.2 A
D.定值电阻R和小灯泡L串联接在6V的电源上，电路中的 电流是0.4A
14.(双选) 小明有一个可以显示水温的“智能水杯”。为了研究“智能水杯”内部的电路，老师准备了恒压电源、开关、导线若干、定值电阻R1、热敏电阻R2、电流表和电压表，小明在其中选择部分器材设计了如图甲所示的电路来模拟“智能水杯”的功能。其中热敏电阻R2的阻值随温度变化关系如图乙所示，图9中电表的示数可以反映温度的高低。开关闭合后，关于这个电路的说法正确的是（ ）
A．图中电表是电压表 B．图中电表是电流表
C．热敏电阻温度越高，图中电表的示数越大 D．热敏电阻温度越高，两端的电压越小
三、作图题(本题共2个小题，每小题2分，共4分)
15.将图10中各电路元件正确接入家庭电路，其中开关控制电灯、三孔插座带有保险丝。

16.如图11所示，请标出通电螺线管的N、S极并用箭头画出图中磁感线的方向。
四、实验探究题(本题共3小题，第17题4分，第18题6分，第19题8分，共18分)
17.物理实验小组的同学利用图12甲的装置探究水沸腾时温度变化的特点。
图12
(1)除温度计外，还需要的测量工具是
(2)按照实验规范要求，调整铁圈B确定其高度时， (选填“需要”或“不需要”)点燃酒精。
(3)乙为该小组绘制的温度一时间图象，实验中某时刻温度计的示数如图甲所示，你分析此时烧杯中的水是否为沸腾状态 (选填“是”或“不是”)。
(4)水沸腾后，还要继续加热一段时间的主要目的是 。
A.观察水沸腾后的体积变化 B.观察水沸腾后的温度变化
C.验证水只要达到沸点，就能沸腾 D.验证水的沸点和液面上方的气压大小有关
18.在“探究电流与电压、电阻的关系”实验中，小明连接了如图13甲所示的实物电路。

图13
(1)闭合开关前，滑动变阻器的滑片P应滑到 (选填“A”或“B”)端。闭合开关后，调节滑动变阻器滑片P至适当位置，此时电流表示数如图乙所示，则电流表示数为__ A。
(2)在“探究电流与电阻的关系”的过程中，小明将5Ω的电阻换成10Ω的电阻后，闭合开关，直接读出电流值，这种做法是否正确? ；理由是 。
(3)小明根据实验数据绘制了I-U和I-R的图象，如图丙、丁所示。由图象可以得到的实验结论是：在电阻一定的情况下，通过导体的电流跟这段导体两端的电压成 ；在电压一定的情况下，通过导体的电流跟导体的电阻成 。
19.小明学习了电功率的知识后，在家中找来了一个标有额定电压为“6V”的小灯泡，为了测定该小灯泡的额定功率，他在学校的实验室找到了相关器材，并进行了如下实验，已知电源电压恒为8 V。

甲 图14 乙 丙 丁

（1）请用笔画线代替导线，帮他连接好图14甲所示的实物图，要求闭合开关后，滑片向右移，灯泡变亮；
（2）小明在实际操作中发现灯泡很暗，电流表和电压表示数均很小，无论怎样移动滑片，电表的示数几乎不变，你认为出现此现象的原因是__________（选填字母）；
A．滑动变阻器同时接入了下方的两个接线柱
B．灯泡的电阻太小
C．滑动变阻器的最大阻值太小
（3）排除故障后，闭合开关，发现电压表的示数如图乙所示，接下来他应该将滑动变阻器的滑片向__________移动，同时眼睛注意观察__________（选填“电流表”“电压表”或“灯泡”），直到灯泡正常发光；
（4）经过多次测量，小明绘制了小灯泡的I-U图像，如图丙所示，则该小灯泡的额定功率为__________W；
（5）若该实验中电压表标有15V的接线柱损坏了无法使用，于是他向老师请教，老师告诉他用该电压表仍能测量该灯泡的额定功率，你认为老师的方案可能是__________（选填字母）；
A．只将电源电压减小
B．只更换一个其他规格的滑动变阻器
C．将该电压表并联到滑动变阻器的两端
（6）小明还想用该灯泡和电压表测量一个未知电阻Rx的阻值，于是他设计了如图丁所示的电路图，操作步骤如下：
①闭合开关S、S1，断开S2，移动滑动变阻器滑片，使电压表的示数为3V；
②保持滑动变阻器的滑片位置不动，闭合S、S2，断开S1，电压表示数为4.5V；则Rx=__________Ω。
五、综合应用题(本题共2个小题，每小题9分，共18)
20.某品牌的柴油车出厂前进行性能测试部分数据如下，该车在1600N的牵引力驱动下，沿平直路面以20 m/s的速度匀速行驶了 4.3 km，消耗了0.5L柴油。(ρ柴=0.8×103kg/m3，q柴油=4.3×107J/kg)求在此次路测过程中：
(1)消耗柴油的质量及这些柴油完全燃烧放出的热量；
(2)牵引力做功的功率；
(3)该柴油车发动机的效率。
21. 如图甲所示，空气炸锅利用热空气流高效快速烹制食物，以烹制食物的外酥里嫩、味美可口而广受大众的认可和欢迎。如图乙所示是某品牌空气炸锅加热部分的简化电路图，其额定电压为220V，定值电阻R1和R2为发热体，其中R2=44Ω。通过开关S1的通断和单刀双掷开关S2在A、B间的连接转换可实现高、中、低三个档位的调节。已知中温档的额定功率为440W。求：
图15
（1）当开关S1___________（选填“断开”或“闭合”）、S2___________（选填“接A”或“接B”）时，空气炸锅为低温挡；
（2）R1的阻值；
（3）当空气炸锅处于高温档时，正常工作10min消耗的电能；
（4）请你写出一条使用空气炸锅时的注意事项。

邓州市2023～2024学年第一学期期末质量评估九年级
物理答案
一、填空题（本题共6个小题，每空1分，共14分）
1.液化 凝华
2.摩擦 吸引轻小物体
3.①④ ③
4.热传递 6.3×106 87.5%
5.4400 240 2363.2
6.同种电荷相互排斥 磁体周围存在磁场
二、选择题（每小题2分，共16分）
7.B 8.A 9.B 10.C 11.C 12.D 13.BC 14.AC
三、作图题（每小题2分，共4分）
15. 16.
四、实验探究题（每空1分，共18分）
17.（1）秒表 （2）需要 （3）不是 （4）B
18.（1）A 0.40 （2）不正确 没有控制定值电阻两端的电压不变
（3）正比 反比
19.（1）
（2）A （3）右 电压表 （4）2.4 （5）C （6）5
五、综合应用题（每小题9分，共18分）
20.（1）（2分）消耗柴油的质量m＝ρV＝0.8×103kg/m3×0.5×10﹣3m3＝0.4kg；
（2）（3分）牵引力功率P＝ ＝ Fv ＝1600N×20m/s＝32000W；
（3）（4分）有用功W有＝Fs＝1600N×4300m＝6.88×106J，
完全燃烧0.4kg柴油放出的热量为Q放＝mq＝0.4kg×4.3×107J/kg＝1.72×107J，
柴油机效率η＝ ＝40%。
21.（1）（2分）断开 A
（2）（2分）当S1闭合、S2接A时，只有R1接入电路，是中温档，
R1的阻值
（3）（3分）当S1闭合、S2接B时处于高温档，则高温档的功率

正常工作10 min消耗的电能W = P高t = 1540W×10×60 s = 9.24×105 J
（4）（2分）注意使用三孔插座，不使用时及时拔下插头等。
电现象
磁现象
示例
电荷有正负两种
磁体有南北两极
①
同名磁极相互排斥
②
带电体周围存在电场
