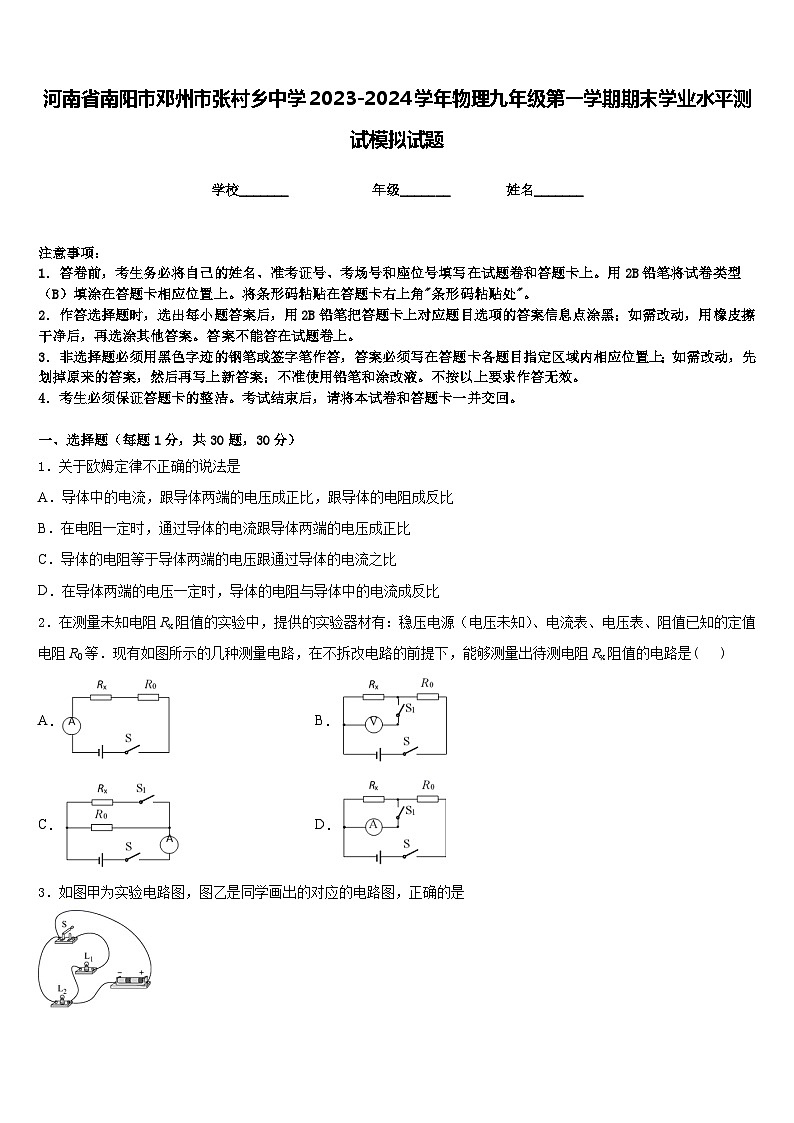

河南省南阳市邓州市张村乡中学2023-2024学年物理九年级第一学期期末学业水平测试模拟试题含答案

这是一份河南省南阳市邓州市张村乡中学2023-2024学年物理九年级第一学期期末学业水平测试模拟试题含答案，共9页。试卷主要包含了考生必须保证答题卡的整洁等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．关于欧姆定律不正确的说法是
A．导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比
B．在电阻一定时，通过导体的电流跟导体两端的电压成正比
C．导体的电阻等于导体两端的电压跟通过导体的电流之比
D．在导体两端的电压一定时，导体的电阻与导体中的电流成反比
2．在测量未知电阻Rx阻值的实验中，提供的实验器材有：稳压电源（电压未知）、电流表、电压表、阻值已知的定值电阻R0等．现有如图所示的几种测量电路，在不拆改电路的前提下，能够测量出待测电阻Rx阻值的电路是( )
A．B．
C．D．
3．如图甲为实验电路图，图乙是同学画出的对应的电路图，正确的是
A．B．
C．D．
4．如图所示电路，闭合开关后，两灯正常发光，比较四处电流的大小，其中可能正确的是（ ）
A．B．C．D．
5．如图所示电路，电源电压不变，当开关S1闭合、S2断开时，电流表示数为0.2A，电压表示数为6V；若将两表互换位置，并同时闭合S1和S2，电流表示数为0.5A，则下列说法中正确的是（ ）
A．电压表示数为3.6VB．R1的阻值为18Ω
C．R2的阻值为30ΩD．整个消耗的功率为3W
6．如图所示事例或实验中，属于内能转化为机械能的是
A．搓手取暖B．钻木取火
C．水蒸汽将软木塞冲出D．下滑时臀部有灼热感
7．全国中小学安全教育平台”和物理学科都强调了安全用电．下列做法符合’安全用电要求的是:
A．选用插座时，所有家用电器都使用两孔插座
B．更换灯泡时，不需断开电源开关
C．有人触电时，首先切断电源
D．家用电器电线绝缘皮破损了仍继续使用

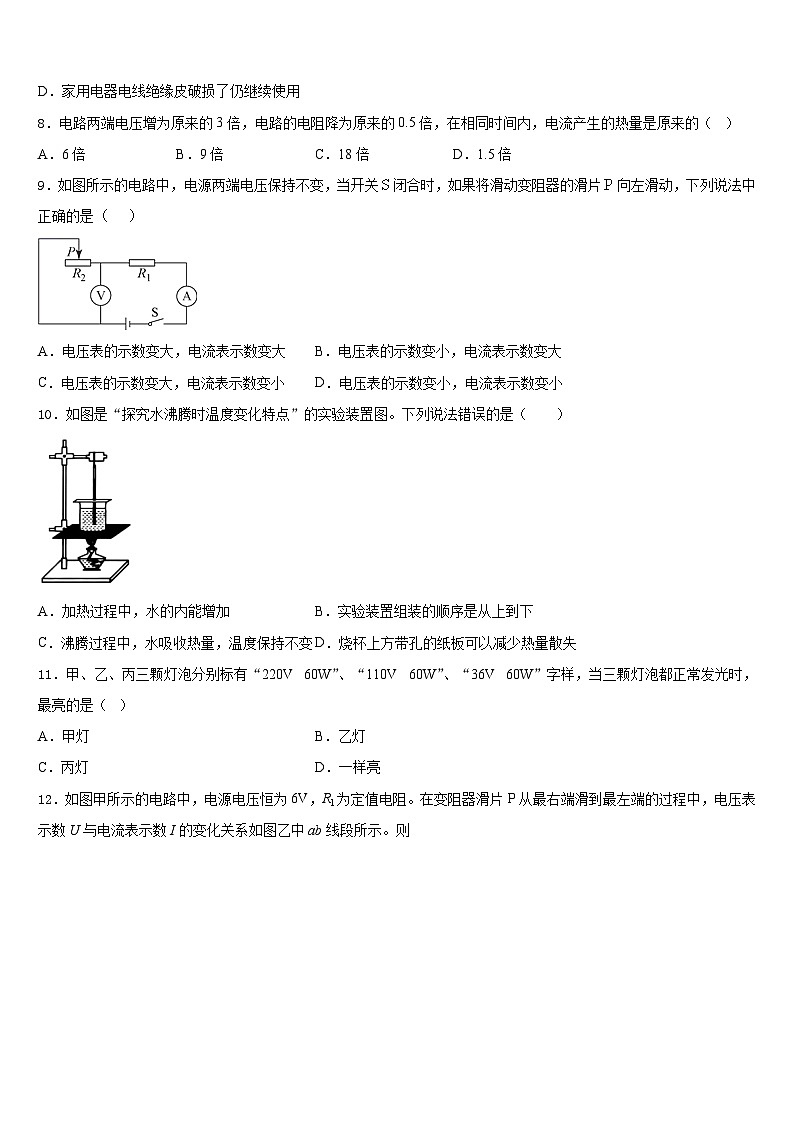

8．电路两端电压增为原来的3倍，电路的电阻降为原来的0.5倍，在相同时间内，电流产生的热量是原来的（ ）
A．6倍B．9倍C．18倍D．1.5倍
9．如图所示的电路中，电源两端电压保持不变，当开关闭合时，如果将滑动变阻器的滑片向左滑动，下列说法中正确的是（ ）
A．电压表的示数变大，电流表示数变大B．电压表的示数变小，电流表示数变大
C．电压表的示数变大，电流表示数变小D．电压表的示数变小，电流表示数变小
10．如图是“探究水沸腾时温度变化特点”的实验装置图。下列说法错误的是（ ）
A．加热过程中，水的内能增加B．实验装置组装的顺序是从上到下
C．沸腾过程中，水吸收热量，温度保持不变D．烧杯上方带孔的纸板可以减少热量散失
11．甲、乙、丙三颗灯泡分别标有“220V 60W”、“110V 60W”、“36V 60W”字样，当三颗灯泡都正常发光时，最亮的是（ ）
A．甲灯B．乙灯
C．丙灯D．一样亮
12．如图甲所示的电路中，电源电压恒为6V，R1为定值电阻。在变阻器滑片P从最右端滑到最左端的过程中，电压表示数U与电流表示数I的变化关系如图乙中ab线段所示。则
A．R1的阻值是20Ω，R2的最大阻值是10Ω
B．R1的阻值是20Ω，R2的最大阻值是20Ω
C．R1的阻值是10Ω，R2的最大阻值是10Ω
D．R1的阻值是10Ω，R2的最大阻值是20Ω
二、填空题（每题5分，共4题，20分）
13．如图所示是四冲程汽油机工作过程中的____冲程；此过程中____能转化为机械能。
14．如图所示的电路中，开关S闭合后，发现电流表指针偏转，电压表的指针不动。则可能出现的故障是：_____；解决措施是：_____。
15．某电烙铁的铭牌上标有“220V 100W”的字样，当该电烙铁两端电压为110V时，其实际电功率是_____W。
16．如图，用一段细铁丝做一个支架，作为转动轴，把一根中间戳有小孔（没有戳穿）的饮料吸管放在转动轴上，吸管能在水平面内自由转动。用餐巾纸摩擦吸管使其带电。把丝绸摩擦过的玻璃棒放在用纸巾摩擦过的吸管一端的附近，发现吸管被吸引，说明吸管带______（选填“正”或“负”）电，继续将玻璃棒与吸管接触，在接触的瞬间，电子___________________（选填“从玻璃棒转移到吸管”、“从吸管转移到玻璃棒”或“不转移”）。
三、实验题（共12分）
17．（4分）小希用如图所示电路来探究串联电路的电压特点。
（1）在拆接电路肘，开关必须________；
（2）实验中最好选择规格________（填“相同”或“不同”）的小灯泡；
（3）小希进行多次实验的主要目的是__________（填序号）①寻找普遍规律；②减小实验误差；
18．（4分）在探究并联电路电流规律的实验中，如图甲是实验的电路图：
(1)电流表应_______（填“串联”或“并联”）在被测电路中。若要测量干路中的电流，则电流表应接在甲图中____点；
(2)小明同学在测量A处的电流时，闭合开关前、发现电流表指针位置如图乙所示，原因是___________________。纠正该错误后，闭合开关后，发现电流表的指针偏转又如图乙所示，原因是_____________________________。排除故障后，电流表的示数如图丙所示，则电流表的示数为________A；
(3)下表是小亮同学在实验中用两盏规格相同的灯泡得出的实验结论是：在并联电路中，干路电流等于各支路电流之和，且各支路的电流相等。请指出小亮的探究过程的两点不妥之处：
①______________________________；
②______________________________。
19．（4分）小聪同学用伏安法测电阻，实验电路图如图甲所示。
(1)该实验的原理是_____。
(2)闭合开关前，滑动变阻器滑片应置于_____端（选填“”或“”）。
(3)假如小聪同学用完好的器材，按如图甲所示实验电路图正确连接电路，实验时正确操作，刚一“试触”，就发现电流表的指针迅速摆动到最大刻度，其原因可能是：
①：_____②_____。
(4)小聪同学重新按图甲所示的实验电路图正确连接电路，进行实验，某次实验中电压表示数如图乙所示，电流表示数如图丙所示，被测电阻_____。
(5)若滑动变阻器的最大阻值为，被测电阻的阻值为，实验过程中电流表突然烧坏，不能正常使用了，他想出一个方法，应用现有的器材，也能测出电阻的阻值。
实验步骤如下：
①将滑动变阻器滑到端，闭合开关S，读出电压表的读数，记为；
②将滑动变阻器滑到端，闭合开关S，读出电压表的读数，记为；
③读出滑动变阻器的最大值；
④则被测电阻的阻值为：_____（写出表达式）。
四、作图题（共16分）
20．（8分）如图电路中，电流表测量的是通过_____的电流。请在方框中画出这个电路的电路图
（_____）
21．（8分）如图所示．闭合开关，条形磁铁静止，滑动变阻器滑片P从左往右滑动的过程中，弹簧将伸长，请在图中画出电磁铁的线圈．
（_______）
五、计算题（共22分）
22．（10分）小明家买回一台新型快速电热水壶，其工作电路如图所示。S为温控开关，R1为电热管，R0为保温电阻，该电热水壶的加热功率为1100W，加热满一壶水的时间一般为5min。当瓶内水烧开时，其温控开关S自动断开，电热水壶处于保温状态，保温时电热管的电功率为0.44W。不考虑电阻随温度的变化。求：
(1)当用该热水壶加热时，流过电热管R1的电流是多少？
(2)将一满壶水烧开需要消耗的电能是多少？
(3)要使电热水壶满足保温功率，保温电阻R0电阻应取多大值？
23．（12分）如图甲是某品牌取暖用油汀，下表是其铭牌的部分数据。油汀内部电路如图乙所示，R1和R2均为电热丝，S2是温度自动控制开关。闭合开关S1，30min内油汀消耗的电能为0.77kW・h。求：
（1）通过电热丝R1的电流。
（2）电热丝R2的电阻。
（3）30min内开关S2闭合的时间。
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、C
3、C
4、C
5、B
6、C
7、C
8、C
9、C
10、B
11、D
12、D
二、填空题（每题5分，共4题，20分）
13、做功 内
14、电压表出现短路 维修或更换电压表 （或L2出现短路 排除L2的短路故障或更换L2）
15、25
16、负 从吸管转移到玻璃棒
三、实验题（共12分）
17、断开 不同 ①
18、串联 C 电流表指针未调零 电流表正负接线柱接反 0.24 使用了两盏规格相同的灯泡 只测了一组数据
19、 电源电压过大 选用电流表量程太小 8
四、作图题（共16分）
20、L1
21、
五、计算题（共22分）
22、 (1) 5A；(2)3.3×105J；(3)2156Ω
23、（1）4A（2）44Ω（3）0.3h
A点电流IA
B点电流IB
C点电流IC
0.16A
0.16A
0.32A
额定电压
220V
额定功率
低温档
880W
高温档
1980W
