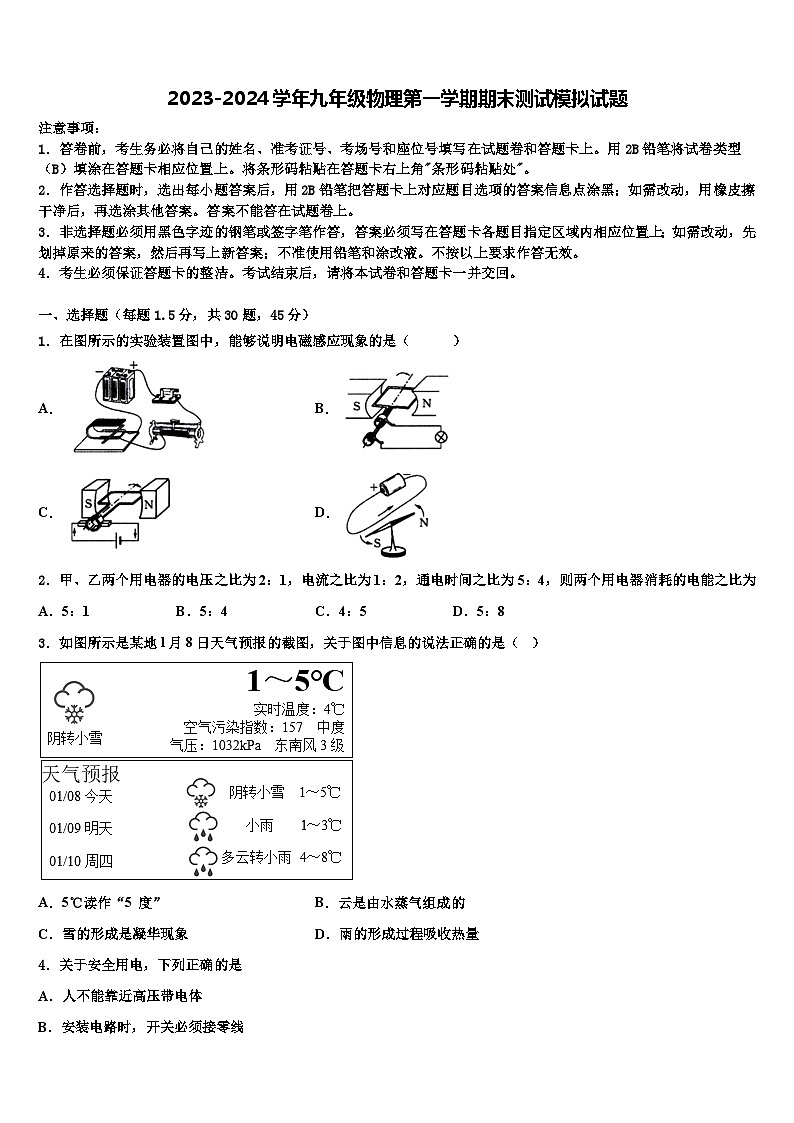

2023-2024学年九年级物理第一学期期末测试模拟试题

这是一份2023-2024学年九年级物理第一学期期末测试模拟试题，共22页。试卷主要包含了考生必须保证答题卡的整洁，下列说法中不正确的是等内容，欢迎下载使用。
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1.5分，共30题，45分）
1．在图所示的实验装置图中，能够说明电磁感应现象的是（ ）
A．B．
C．D．
2．甲、乙两个用电器的电压之比为2：1，电流之比为1：2，通电时间之比为5：4，则两个用电器消耗的电能之比为
A．5：1B．5：4C．4：5D．5：8
3．如图所示是某地l月8日天气预报的截图，关于图中信息的说法正确的是（ ）
A．5℃读作“5 度”B．云是由水蒸气组成的
C．雪的形成是凝华现象D．雨的形成过程吸收热量
4．关于安全用电，下列正确的是
A．人不能靠近高压带电体
B．安装电路时，开关必须接零线
C．用湿手拔用电器的插头
D．金属外壳和大功率的用电器不要接地

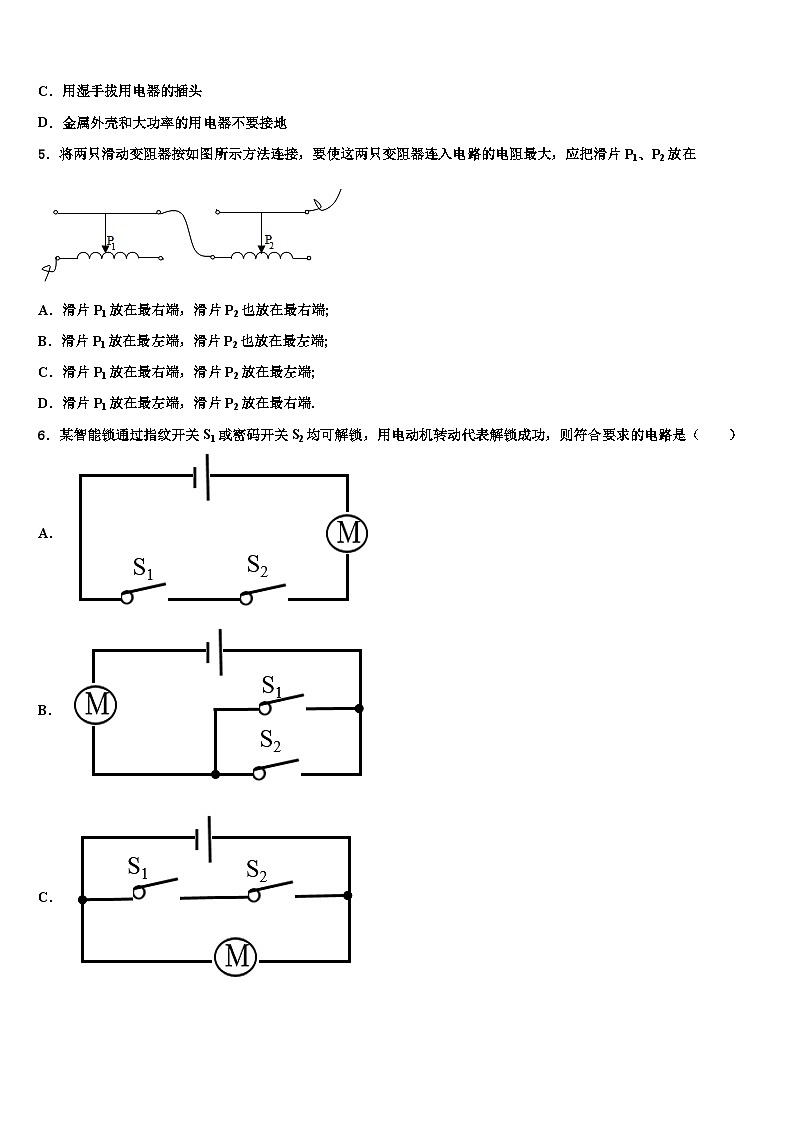

5．将两只滑动变阻器按如图所示方法连接，要使这两只变阻器连入电路的电阻最大，应把滑片P1、P2放在
A．滑片P1放在最右端，滑片P2也放在最右端;
B．滑片P1放在最左端，滑片P2也放在最左端;
C．滑片P1放在最右端，滑片P2放在最左端;
D．滑片P1放在最左端，滑片P2放在最右端.

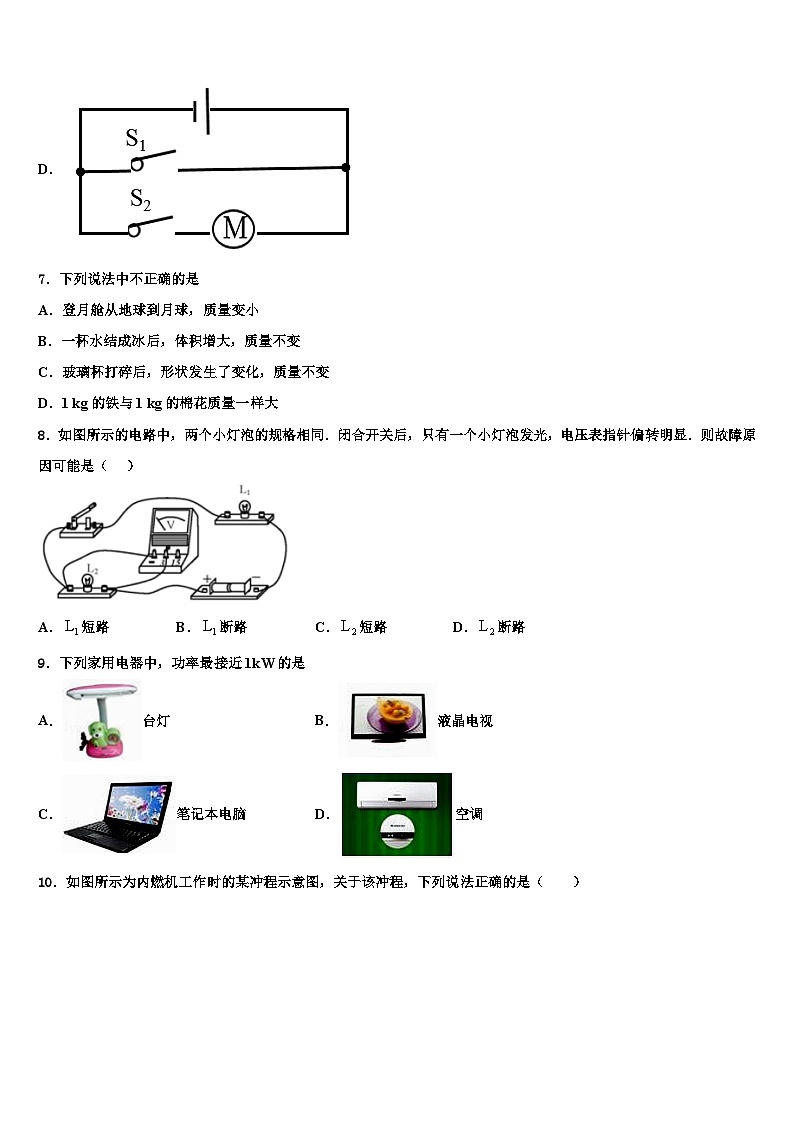

6．某智能锁通过指纹开关S1或密码开关S2均可解锁，用电动机转动代表解锁成功，则符合要求的电路是（ ）
A．
B．
C．
D．
7．下列说法中不正确的是
A．登月舱从地球到月球，质量变小
B．一杯水结成冰后，体积增大，质量不变
C．玻璃杯打碎后，形状发生了变化，质量不变
D．1 kg的铁与1 kg的棉花质量一样大
8．如图所示的电路中，两个小灯泡的规格相同．闭合开关后，只有一个小灯泡发光，电压表指针偏转明显．则故障原因可能是（ ）
A．短路B．断路C．短路D．断路
9．下列家用电器中，功率最接近1kW的是
A．台灯B．液晶电视
C．笔记本电脑 D．空调
10．如图所示为内燃机工作时的某冲程示意图，关于该冲程，下列说法正确的是（ ）
A．该冲程燃气对外做功内能减少B．气缸内燃气分子热运动加剧
C．该冲程内能转化为机械能D．气缸内燃气从外界吸收热量
11．下列图像表示物体做匀速直线运动的是（ ）
A．B．C．D．
12．日常家庭用电中，以下做法可能会给人们带来危害的是
A．家用电器的金属外壳接地B．多个大功率用电器同时使用一个插座
C．三孔插座接地线要保证良好接地D．更换灯泡或维修电路时要先断开电源
13．如图所示的四个电路中，电压U都相等，并且电阻R1大于R2，电流表示数最大的是（ ）
A．B．C．D．
14．如图所示，将两个铅柱的底面削平，然后紧紧地压在一起，两个铅柱就会结合起来，甚至下面吊一个重物都不能把它们拉开，该实验说明
A．分子间存在斥力
B．分子间存在引力
C．分子间存在间隙
D．分子在不停的做无规则运动
15．下列说法中，错误的是〔 〕
A．电磁铁是利用电流的磁效应来工作的
B．奥斯特实验说明了通电导体周围有磁场
C．发电机是利用通电线圈在磁场中受力转动的原理制成的
D．电动机是把电能转化为机械能的装置
16．如图所示，关于指南针，下列说法中正确的是
A．有的指南针只有一个磁极
B．自由转动的指南针，其静止时指南北是由于地磁场的作用
C．指南针的指向不会受到附近磁铁的干扰
D．指南针周围不存在磁场
17．如图所示，在“○”处可以连接电流表或电压表测量电路中的电流、电压，为使L1与L2串联，以下做法正确的是()
A．a为电流表，b为电压表，c为电流表
B．a为电压表，b为电压表，c为电流表
C．a为电流表，b为电流表，c为电压表
D．a为电流表，b为电流表，c为电流表
18．图所示为四冲程汽油机的一个冲程，下列说法正确的是
A．这是压缩冲程，机械能转化为内能 B．这是压缩冲程，内能转化为机械能
C．这是做功冲程，机械能转化为内能 D．这是做功冲程，内能转化为机械能
19．下列每组物体在通常情况下都是绝缘体的是
A．玻璃棒、橡胶棒B．铅笔芯、塑料尺
C．硬币、陶瓷碟D．人体、大地
20．小明学习了电学知识后，给简阳市交通局建议，在简阳中学校门口安装红绿指示灯，以不同颜色的变化保证行人的安全，据你对交通指示灯了解，可以推断出
A．红黄绿灯都是串联B．红灯与黄灯串联后再与绿灯并联
C．红黄绿灯没有关系D．红黄绿灯都是并联
21．用电高峰时期，家庭里的白炽灯泡亮度比正常发光时要暗—些．这是因为，在用电高峰时（ ）
A．并联用电器增多，电路的总电阻增大
B．并联用电器增多，电路的总电流减小
C．并联用电器增多，家用电器的实际功率减小
D．并联用电器增多，家用电器的额定功率减小
22．如图所示的电路，闭合开关后会发生的现象是（ ）
A．两表指针均有明显偏转B．电流表指针有明显偏转，电压表指针几乎不动
C．电压表指针有明显偏转，电流表指针几乎不动D．两表指针均几乎不动
23．蹦极是许多年青人喜欢的一种极限运动，如图所示，运动员从高台A点跳下，到达B点时绳子刚好达到自由长度，C点是下落的最低点。下列关于运动员下落过程的描述中，不正确的是
A．下落过程中，运动员的动能先增大，后减小
B．运动员在B点处动能最大
C．运动员在C点处绳子的弹性势能最大
D．从B点下落到C点的过程中，绳子的弹性势能一直增大
24．如图所示，闭合开关S，灯L亮，一段时间后灯L熄灭。若电路中只有一处故障，且只发生在灯L或R上。现用一只规格相同且完好的灯L′替换灯L，正确的判断是（ ）
A．若灯L′亮，则灯L一定断路
B．若灯L′亮，则灯L一定短路
C．若灯L′不亮，则电阻R一定断路
D．若灯L′不亮，则电阻R一定短路
25．如图所示是小红测定小灯泡电阻的电路图，当闭合开关S时，发现灯L不亮，电流表、电压表均无示数．若电路故障只出现在灯L和变阻器R中的一处，则下列判断正确的是（ ）
A．灯L短路B．灯L断路C．变阻器R短路D．变阻器R断路
26．甲铁块质量是乙铁块的3倍，吸收相同的热量，则甲、乙两铁块的比热容之比和升高的温度之比分别为
A．1：1，1：3B．1：3，1：3C．1：1，3：1D．3：1，3：1
27．下列说法正确的是（ ）
A．两物体温度相同，内能一定相同
B．两物体相比，分子势能越大的物体，其内能越大
C．甲物体传递了热量给乙物体，说明甲物体温度高
D．物体对外做功，自身的内能可能不变
28．现有额定功率相同的两个定值电阻Rl和R1，且Rl≠R1．若将Rl和R1组成串联电路，这两个电阻允许的最大总功率为Pl；若将Rl和R1组成并联电路，这两个电阻允许的最大总功率为P1．则（ ）
A．P1＞P1B．P1＜P1C．P1＝P1D．无法判断
29．LED灯是一种高效节能的电器，它的核心元件是发光二极管。关于二极管的制作材料，下列说法正确的是( )
A．半导体材料B．超导材料C．陶瓷材料D．金属材料
30．高速公路收费站，现在对过往的超载货车实施计重收费，某同学结合所学物理知识设计了如图所示的计重秤原理图，以下说法正确的是
A．称重计其实是一个电压表
B．电路中的R1是没有作用的
C．当车辆越重时，称重计的示数越大
D．当车辆越重时，称重计的示数越小
二、填空题（每空1分，共10题，20分）
31．小萱常用手给奶奶搓背和用热水给奶奶泡脚，都能使奶奶的身体感到暖和．搓背是通过________的方式改变内能的，泡脚是通过________的方式改变内能的．
32．如图所示,是探究电流产生热量与哪些因素有关的实验装置。烧瓶内装有质量和初温完全相同的煤油,瓶中电阻丝的电阻R1＞R2.在甲图中，保持滑动变阻器的滑片不动，闭合开关一段时间后，B瓶中温度计的示数___，探究的是电流产生热量与___的关系。利用乙图中的装置，可以探究电流产生热量与___的关系。
33．某种燃料________放出的热量与所用燃料质量的________，叫做这种燃料的热值。燃料的热值取决于燃料本身的________成分。
34．如图所示的是为纪念我国宋代学者_________而发行的一枚邮票，他最早记述了“地理两极与地磁两极并不重合……”。指南针能指南是因为受到的_________作用。
35．如图所示是电动机结构的示意图，F为换向器，它的作用是______。闭合开关S，线圈缓慢转动，现要使线圈转动加快，可以_____。小明用图乙所示的电子式电能表测额定电压为220V洗衣机的功率，当电路中只有洗衣机正常工作时，电能表的指示灯在3 min内闪烁30次，则该洗衣机的额定功率是______W。（3000imp/kW•h表示消耗1千瓦时电能指示灯闪烁3000次）
36． “端午深情，粽叶飘香”，其中“粽叶飘香”说明分子在_______；煮粽子时是通过_______方式增大粽子内能的．
37．国产油电混合动力汽车在行驶时可以用发电机给汽车蓄电池充电，此时蓄电池相当于________（选填“用电器”或“电源”）；汽车各转向灯能独立工作，因此转向灯间是________联的．
38．电焊利用电流的热效应将焊条_____（填一 种物态变化），依靠分子间的引力使金属部件连接在一起。某电焊机输出功率2.5kW,连续工作30min输出的电能为_____kW·h。
39．进入刚装修完的房屋，我们常常会闻到一种刺鼻的气味，这气味主要来自装修材料中的甲醛，这种对人体有害的化学物质．这说明甲醛分子在做_______运动，这种运动会随气温的升高而_____（选填：“加剧”或“减缓”）．
40．如图所示，R1＝4Ω，R2＝6Ω，把它们并联在U＝3V的电路中，通电30s，电阻R1、R2总共消耗的电能为_____J。
三、实验题（每空1分，共2题，15分）
41．小明在“探究影响电阻大小的因素”实验中：有a、b、c、d四根不同的电阻丝，b、c、d取a相比，分别只有一个因素不同：b与a长度不同；c与a横截面积不同；d与a材料不同。现将电阻丝a、b、c、d串联在如图所示电路中，用电压表分别测出每根电阻丝两端的电压。
（1）电压表的示数越大，表示被测的电阻丝阻值越_____。
（2）小明选择_____和_____两根电阻丝，可以探究电阻大小与材料的关系。
（3）闭合开关后，小明发现c两端的电压比a两端的电压示数小，说明：在其他条件相同时，_____，电阻丝的电阻越小。
（4）此实验除了用到转换法，还用到了_____法。
（5）在保证电路安全的前提下，增大电源电压，_____（选填“会”或“不会”）影响实验结论。
42．在“测量额定电压为2.5V小灯泡的电功率”实验中，电路图如图所示。
（1）闭合开关前，应将滑动变阻器滑片P移到最______________端（填“左”或“右”）；
（2）实验时，电压表和电流表读数记录在下表中。实验结束后，有同学想知道小灯泡的额定功率，利用表中某组数据求出电阻R，再根据P额=U额2/R求出小灯泡的额定功率，请指出错误原因__________________________。
（3）有同学根据表中数据画出图乙的I—U曲线，由图可知小灯泡的额定功率为______________W。
（4）如果电压表损坏，增加一个电流表和阻值为10Ω的定值电阻R0。如何测量小灯泡的额定功率？小明同学设计了如图所示的电路，首先闭合开关S、S1，移动滑片直到电流表A1的示数I1为0.25A，然后断开开关S1，闭合开关S2，读出电流表A2的示数为I2，便可求出小灯泡的电功率。请评价他的实验方案，如果正确，请写出小灯泡额定功率的表达式（全部用字母表示）如果不正确，请简述改进方案。____________________________（选填“正确”或“错误”）____________________________（表达式或改进方案）
四、计算题（每题10分，共2题，20分）
43．如图为一款陶瓷电煎药壶，工作电路简化为如图甲所示，它在工作时，有高火加热、文火萃取和小功率保温三个过程，已知正常工作时，高火加热功率为600W，文火萃取功率为100W，若壶中药液的总质量为1kg，且在额定电压下煎药时，药液的温度与工作时间的关系如图乙所示。[药液的比热容为]
(1)高火加热过程中，1kg药液所吸收的热量是多少？
(2)当开关Sa打至2，开关Sb断开时，煎药炉处于文火萃取阶段，则R2的电阻为多少？
(3)R1的阻值为多少？
44．如图所示的电路中，电源电压不变，电阻R1的阻值为20Ω 。当断开开关S1和S2，闭合开关S3时，电流表的示数为0.6A；当断开开关S2，闭合开关S1、S3时，电流表的示数为0.8A。求：
（1）电源电压U。
（2）电阻R2的阻值。
（3）断开开关S1和S3，闭合开关S2时，加在电阻R1两端的电压U1。
参考答案
一、选择题（每题1.5分，共30题，45分）
1、B
【详解】AC．电路中有电流，是通电导体或线圈受到磁场力的作用发生运动，故AC不符合题意；
B．在外力作用下使线圈转动，切割磁感线，如果灯泡发光，说明此时有感应电流产生，这是电磁感应现象，是发电机的工作原理，故B符合题意；
D．此图是奥斯特实验，小磁针发针偏转说明通电导体周围有磁场，故D不符合题意。
2、B
【详解】根据公式W=UIt可知，
B符合题意．
3、C
【详解】A． 温度单位℃，读法为“摄氏度”，故应读作“5摄氏度”， 选项不符合题意；
B．云是水蒸气液化形成的小水滴，选项不符合题意；
C．雪是空气中的水蒸气遇冷凝华为固态的冰晶，选项符合题意；
D．雨是水蒸气液化形成，此过程放热，选项不符合题意。
4、A
【解析】试题分析：安全用电的原则是不接触低压带电体；不靠近高压带电体。安装电路时，开关必须接火线；不能用湿手拨用电器的插头，因为通常情况下的水是导体；为了防止触电，金属外壳和大功率的用电器一定要接地。故选A
【考点定位】安全用电
5、A
【分析】（1）滑动变阻器在电路中的正确连接方式是连接一“上”一“下”两个接线柱，其在电路中的作用是通过改变电路中电阻线的长度来改变电阻的大小；
（2）哪一段电阻丝被接入电路中是由下面的接线柱决定的，它就是下面被连接的接线柱与滑片P之间的部分．
【详解】由图可知，左边的变阻器接入电路的电阻线是滑片左边那段，右边的变阻器接入电路的电阻线是滑片左边那段，所以当P1、P2都滑到最右端时，两只变阻器连入电路的电阻最大．
故选A．
6、B
【解析】经分析可知，开关S1、S2互不影响即为并联，均可以控制电动机，由选项可知，ACD错误、B正确；
故选B。
7、A
【解析】质量是物体本身的一种属性，它是指物体所含物质的多少；所以题中四个选项中BCD正确，A错误;故选A．
8、A
【详解】电压表示数明显，说明电压表没有短路，L2没有短路，两个小灯泡串联，如果有小灯泡断路，则电路无法接通，不能工作，两个灯泡都不亮．故A符合．
9、D
【详解】1KW=1000W
A．台灯的电功率在10～60W左右，所以A不符合题意．
B．25吋液晶电视它的电功率在100～125W左右，所以B不符合题意．
C．笔记本的电功率在100～125W左右，所以C不符合题意．
D．空调的电功率在1000～1500W左右，所以D符合题意．
10、B
【详解】AC．由图可知，此时内燃机的工作特点是进气门和排气门都关闭，活塞向上运动，所以是压缩冲程；活塞对空气和汽油的燃料混合物做功，将机械能转化为燃气的内能，燃气的内能增加，故AC错误；
B． 在压缩冲程中，气缸内空气的温度升高，空气分子热运动加剧，故B正确；
D． 压缩冲程中气缸内燃气温度升高，燃气通过气缸向外界放出热量，故D错误。
故选B。
11、A
【解析】解：A、表示随着时间的增大，路程也在变大，路程与时间成正比，物体做匀速直线运动，故A正确．
B、由v﹣t图象可知，该物体的速度不断增大，做的是匀加速直线运动，故B错误．
C、s﹣t图象表示随着时间的增加，路程不变，说明物体保持静止，故C错误．
D、速度随时间而变化，表示物体不做匀速直线运动，故D错误．
故选A．
点睛：图象能直观形象地表示两个物理量之间的变化规律，是物理上常用的研究方法．对于s-t图象，要读出随着时间的变化路程如何变化，从而找到符合匀速直线运动的图象．
12、B
【详解】A．增将家用电器的金属外壳与大地连接起来，防止用电器漏电时，人接触发生触电事故，故A不符合题意；
B．因为电源电压一定，根据P=UI，若同时接入多个大功率用电器，则电路中的总电流会过大，将保险丝熔断或引起火灾，造成危险，故B符合题意；
C．防止用电器漏电时，人接触发生触电事故，三孔插座接地线要保证良好接地，故C不符合题意；
D．为操作方便、防止触电，更换灯泡或维修电路时要先断开电源，故D不符合题意。
13、B
【详解】A．电流表测流过电阻R2的电流，电流表的示数
IA=；
B．电流表测并联电路的电流，电流表的示数
IB=；
C．电流表测流过电阻R1的电流，电流表的示数
IC=；
D．电流表测流过电阻R1与R2串联电路的电流，电流表的示数
ID=；
因为并联电阻阻值小于任何一个并联电阻的阻值，所以R并的阻值最小，电流表的示数最大，故选B。
14、B
【详解】将两个铅柱的底面削平、削干净，然后紧紧地压一起，两铅块就会结合起来，甚至下面吊一个重物都不能把它们拉开，说明分子间存在引力，故ACD错误，B正确．
故选B．
15、C
【解析】A．电铃的主要部件是电磁铁，电磁铁是根据电流的磁效应工作的，故A正确；
B．奥斯特实验说明通电直导线周围存在磁场，后来人们改进的通电螺线管、电磁铁都说明电流周围存在磁场，故B正确；
C．发电机是利用电磁感应现象原理制成的，电动机是利用通电线圈在磁场中受力转动原理制成的，这两个很容易混淆，故C不正确；
D．电动机是因电而动的，电能转化为机械能，发电机是因动而电的，机械能转化为电能，故D正确。
故选C。
16、B
【解析】A、任何磁体都有两个磁极，指南针也一样，指南的那端叫南极，另一端叫北极，故A错误；
B、地球周围存在磁场，指南针静止时指南北是由于地磁场的作用，故B正确；
C、磁铁周围也存在磁场，指南针的指向会受到附近磁铁的干扰，故C错误；
D、指南针就是一个磁体，其周围也同样存在磁场，故D错误。
故选：B。
17、B
【详解】L1与L2串联，由图可知a表跟灯泡L1并联，所以应为电压表；b表与灯泡L2并联，应为电压表；c表跟灯泡L2串联，所以应为电流表．
由上述可知选项A、C、D都不正确．B正确．
18、D
【详解】由图可知，汽油机的火花塞正在打火，所以汽油机正处于做功冲程，在做功冲程中的能量转化是内能转化为机械能，故ABC错、D正确．故选D.
【点睛】
（1）汽油机的四个冲程，可根据气阀和活塞的状态判断是哪个冲程；（2）汽油机的四个冲程中只有做功冲程对外做功，将内能转化为机械能．
19、A
【详解】A．玻璃棒不容易导电，是绝缘体，橡胶棒不容易导电，是绝缘体，故A符合题意；
B．铅笔芯是导体；塑料尺是用塑料制作的，是绝缘体，故B不符合题意；
C．硬币是导体，陶瓷碟是绝缘体，故C不符合题意；
D．人体和大地是导体，故D不符合题意。
20、D
【详解】交通信号灯由红、绿、黄三种种颜色的灯组成，且每个灯可以单独点亮，所以三个灯应并联．故D符合题意．
21、C
【详解】A．家庭电路是并联的，并联的用电器增多，就相当于增加导体的横截面积，因此总电阻在变小，A不符合题意．
B．在并联电路中I=I1+I2，因此并联的用电器增多，电路中的总电流变大，不符合题意．
C．在家庭电路中,输电线和家用电器之间是串联,用电高峰期,接入电路的用电器变多,干路中的电流变大,而输电导线有一定的电阻,输电导线损失的电压U损=IR,输电导线的电阻R一定,当I增大时U损增大,用电器两端的电压减小,由公式P=可知用电器的实际功率减小，灯泡比正常发光要暗−些，符合题意．
D．额定功率是用电器在额定电压的功率，用电器正常工作时两端的电压为额定电压，额定电压只有一个，对应的额定功率只有一个，它不随电压的改变而改变，不符合题意．
22、C
【详解】由于电压表的电阻比较大，串联使用时电路中的电流很小，灯泡不会亮。但电压表有读数，接近于电源电压。所以闭合开关S后电压表指针有明显偏转，而电路中几乎没有电流，即电流表指针几乎不动。故A、B、D项不符合题意，C项符合题意。
故选C。
23、B
【解析】A．从A点到B点的过程中，运动员在重力作用下做加速运动，速度越来越大；当下落到原长以下时，刚开始重力大于弹性绳对运动员的拉力，合力方向向下，运动员做加速运动，因此速度越来越大，在某一点时，重力和弹力大小相等，此时速度最大；从接着向下的过程中,弹性绳对运动员的拉力大于重力，合力方向向上，运动员减速运动，即运动员的速度逐渐减小，到达C点时，速度为零；综上分析可知，下落过程中小海的速度先增大后减小，A正确 ，不符合题意；
B．由A解释可知，到达B点以下某一点是速度最大，此时小海具有的动能最大,故B错误，符合题意；
C．到达C点时弹性绳的形变程度最大，故弹性绳具有的弹性势能最大，C正确，不符合题意；
D．从B点下落到C点的过程中，弹簧形变量逐渐增大，到达C点时最大，所以在从B点下落到C点的过程中弹簧的弹性势能逐渐增大，D正确，不符合题意。
24、A
【详解】换了灯泡若能亮，说明原来灯泡断路；若不亮，说明可能灯原来就短路，或是电阻断路，导致整个电路不同。故A符合题意。
25、D
【详解】A．灯泡L短路，灯不亮，电压表示数为0，电流表有示数，不符合题意，故A错；
B．灯泡L发生断路，灯不亮，电压表的正负接线柱与电源正负极之间连接是连通的，电压表有示数；电压表的电阻无限大，使得电路中的电流为0，电流表的示数为0，不符合题意，故B错；
C．变阻器短路，灯亮，电压表和电流表都有示数，不符合题意，故C错；
D．变阻器断路，灯不亮，电流表和电压表都无示数，符合题意，故D正确．
26、A
【分析】根据热量公式Q＝cm△t来分析，都是铁块比热容相同，吸收了相等的热量，甲铁块的质量是乙铁块质量的3倍，则甲、乙两铁块升高的温度之比是 1：1．
【详解】比热容是物质的特性，与物质的种类有关，与其它物理量没有任何关系，故甲乙两铁块的比热容相等，即比热容之比为1:1；根据；可得同种物质吸收热量相同时，温度的变化量与质量成反比，由甲铁块质量是乙铁块的3倍，可得乙铁块升高的温度是甲铁块的3倍，答案选A．
27、C
【详解】A．物体的内能与质量、温度、状态等因素有关，不能只根据温度判定内能的大小，故A错误；
B．物体的分子动能越大，其分子势能不一定大，所以不能比较物体内能的大小，故B错误；
C．发生热传递时，热量总是从高温物体传到低温物体，所以，甲物体传递了热量给乙物体，说明甲物体的温度高，故C正确；
D．物体对外做功，内能减小，故D错误；
故选C。
28、C
【解析】已知两个定值电阻Rl和R1的额定功率相同，Rl≠R1，假设Rl＞R1，
由P＝I1R得I＝可知：Il额＜I1额，
则两电阻串联时，因串联电路中各处的电流相等，
所以，电路中的最大电流I串＝I1额＝，
则消耗的最大总功率：
P1＝I串1R串＝（）1×（Rl+R1）＝（1+）P额；
当将它们并联使用时，因并联电路中各支路两端的电压相等，
由P＝得U＝可知：Ul额＞U1额，
所以，并联电路两端的最大电压U并＝U1额＝，
电阻Rl的功率Pl′＝＝＝P额；
R1的功率P1′＝P额；
P1＝Pl′+P1′＝P额+P额＝（+1）P额。
所以，P1＝P1；
故选：C。
29、A
【详解】二极管是用半导体材料(硅、硒、锗等)制成的一种电子器件，具有单向导电性能、整流功能。
故选A。
30、C
【详解】A.称重表与电阻串联，所以是一电流表，故A说法错误；
B.电路中的R1具有保护称重表的作用，故B说法错误，；
C、D．当车辆越重时，滑片向下滑，R的阻值变小，电路的电流变大，所以称重表的示数越大；故C说法正确，D说法错误．
故选C.
二、填空题（每空1分，共10题，20分）
31、做功 热传递
【详解】搓背使身体感到暖和，是摩擦生热，属于做功改变身体内能；泡脚使身体感到暖和，是通过热传递改变身体的内能；这两种方法对改变物体的内能效果是等效的．
32、小 电阻 电流
【解析】在甲图中，两个电阻丝串联，通过他们的电流相同，通电时间相同，保持滑动变阻器的滑片不动，闭合开关一段时间后，A瓶中温度计的示数高一些，B瓶中温度计的示数要低一些，R1＞R2，说明电阻越大，产生的热量越多，探究的是电流产生热量与电阻的关系；乙图中的装置中，通过滑动变阻器可以改变电流的大小，可以探究电流产生热量与电流的关系。
33、完全燃烧 比值 种类
【详解】[1][2][3]单位质量的某种燃料完全燃烧放出的热量叫做这种燃料的热值，热值是燃料的一种特性，热值大小仅与燃料的种类有关，而与燃料的质量、燃料的燃烧程度无关。
34、沈括 地磁场
【解析】[1][2]由于地磁场原因，指南针指南，地磁场南北极与地理两极并不重合，而形成磁偏角。最早发现这一现象的是沈括。
35、使线圈在平衡位置自动改变线圈中的电流方向 增大线圈中电流 200
【详解】[1]电动机能连续转动是利用了换向器使线圈在平衡位置自动改变线圈中的电流方向。
[2]要使线圈转速加快，可以增大线圈中电流，也可以换用磁性更强的磁体。
[3]洗衣机在额定电压下消耗的电能为
W=kW•h=0.01kW•h
由于洗衣机正常工作，则
36、不停做无规则运动 热传递
【分析】物质是由分子组成的，组成物质的分子在不停地做无规则运动．改变物体内能的方式有两种：做功和热传递．
【详解】“粽叶飘香”属于扩散现象，说明分子不停地在做无规则运动；煮粽子时，粽子的内能增加，是通过热传递的方式使粽子的内能增加．
故答案为(1). 不停做无规则运动 (2). 热传递
【点睛】
本题考查分子动理论和热传递的知识，解答此题的关键是知道分子动理论的内容．
37、用电器 并
【详解】给汽车蓄电池充电时，蓄电池消耗电能，所以相当于用电器；汽车各转向灯能独立工作，互不影响，因此转向灯是并联的．
38、熔化 1.25
【详解】[1]电流通过焊条做功，消耗电能转化为内能（即产生了热量），使焊条的温度升高，达到熔点而熔化；
[2]由得，电焊机连续工作30min输出的电能：
39、永不停息的无规则 加剧
【详解】[1][2]因为一切物质的分子都在永不停息的做无规则运动，故进入刚装修的房间，就会闻到甲醒的气味，这种运动会随气温的升高而加剧，所以要选用环保材料装饰房间；
40、112.5
【解析】由题意可知，两电阻并联，
因并联电路中总电阻的倒数等于各分电阻倒数之和，
所以，电路的总电阻：
R＝＝＝2.4Ω，
通电30s电阻R1、R2总共消耗的电能：
W＝t＝×30s＝112.5J。
三、实验题（每空1分，共2题，15分）
41、大 a d 横截面积越大 控制变量 不会
【详解】(1)[1]因为电阻丝a、b、c、d串联在如图所示电路中，由串联电路的分压原理得到电压表的示数越大，表示被测的电阻丝阻值越大；
(2)[2][3]探究电阻大小与材料的关系除材料外要保证其他因素相同，所以选择a和d两根电阻丝；
(3)[4]c与a横截面积不同外其他因素都相同，所以小明发现c两端的电压比a两端的电压示数小，说明：在其他条件相同时横截面积越大，电阻丝的电阻越小
(4)[5]此实验除了用到转换法，还用到了控制变量法；
(5)[6]增大电源电压不会影响实验结论。
42、右； 小灯泡的电阻随温度变化而变化 0.5 错误 同时闭合S、S1 、S2 ；调节滑动变阻器R，使电流表A1 的示数为0.25A，读出此时电流表A2 的示数为I2 ，小灯泡的额定功率是：P额 =2.5VI2
【详解】(1)[1]闭合开关前，应将滑动变阻器滑片P移到最大阻值处，由图甲知道，应置于右端；
(2)[2]先计算出灯泡的电阻R，再用计算灯泡的额定功率，是不可行的，原因是：灯丝的电阻受温度影响，即在不同电压下（不同温度下），灯丝的电阻不同；
(3)[3]由图乙的U-I曲线知道，当额定电压为2.5伏时，通过灯泡的电流是I=0.2A，所以，小灯泡的额定功率是：
P=UI=2.5V×0.2A=0.5W；
(4)[4]由于小明同学设计的实验方案不能确定电压为额定电压，故错误；
[5]改进方案是：同时闭合S、S1 、S2 ；调节滑动变阻器R，使电流表A1 的示数为0.25A，读出此时电流表A2 的示数为I2 ，小灯泡的额定功率是：P额 =2.5VI2
四、计算题（每题10分，共2题，20分）
43、 (1)3.36×105J；(2)484Ω；(3)96.8Ω。
【详解】(1) 高火加热过程中，1kg药液所吸收的热量是：
；
(2) 当开关Sa打至2，开关Sb断开时，电路为只有R2连入电路的简单电路，由题干知，此时功率为100W，由可知R2电阻：
；
(3) 当开关Sa打至2，开关Sb闭合时，两电阻并联，由可知此时电路总功率最大，为加热状态，由题可知此时：
；
R1的电功率：
；
由公式可得R1的电阻：
。
答：(1)高火加热过程中，1kg药液所吸收的热量是3.36×105J；
(2)R2的电阻484Ω;
(3) R1的阻值96.8Ω。、
44、 (1)；(2)；(3)
【详解】(1)由题意可知，当断开开关S1和S2，闭合开关S3时，只有电阻R1接在电路中，由欧姆定律的变换式可知
(2)由题意可知，当断开开关S2，闭合开关S1、S3时，电阻R1和R2并联接在电路中，电流表的示数是干路的电流大小，根据欧姆定律的变换式可知
而并联电路的电阻关系是
可求得
；
(3)断开开关S1和S3，闭合开关S2时，电阻R1和R2串联接在电路中，串联电路中的电流大小是
加在电阻R1两端的电压是
答：(1)电源电压是12V；
(2)电阻R2的阻值是；
(3)断开开关S1和S3，闭合开关S2时，加在电阻R1两端的电压是3Ｖ。
实验次数
1
2
3
4
电压U/V
01.0
2.0
3.0
4.0
电流I/A
0.10
0.17
0.23
0.25
