2023-2024学年物理九年级第一学期期末综合测试模拟试题
展开1. 答题前,考生先将自己的姓名、准考证号填写清楚,将条形码准确粘贴在考生信息条形码粘贴区。
2.选择题必须使用2B铅笔填涂;非选择题必须使用0.5毫米黑色字迹的签字笔书写,字体工整、笔迹清楚。
3.请按照题号顺序在各题目的答题区域内作答,超出答题区域书写的答案无效;在草稿纸、试题卷上答题无效。
4.保持卡面清洁,不要折叠,不要弄破、弄皱,不准使用涂改液、修正带、刮纸刀。
一、选择题
1.小明同学按照如图所示的电路“研究串联电路中电流、电压的特点”,当开关闭合时,灯L1亮,灯L2不亮,电流表和电压表均有示数。则故障原因可能是( )
A.L1断路B.L1短路C.L2断路D.L2短路
2.如图所示的四种现象中,其物态变化属于液化的是
A.冰雪遇暖消融B.露珠逐渐消失
C.电熨斗冒出白雾D.树枝上形成“雾凇”
3.如图所示电路中,R1为了定值电阻,R2为滑动变阻器,电源电压保持不变,闭合开关S,当滑动变阻器滑片P向右滑动时,下列说法正确的是( )
A.电流表的示数变大,电压表的示数变小
B.电流表的示数变小,电压表的示数变大
C.电流表和电压表的示数都变小
D.电流表和电压表的示数都变大

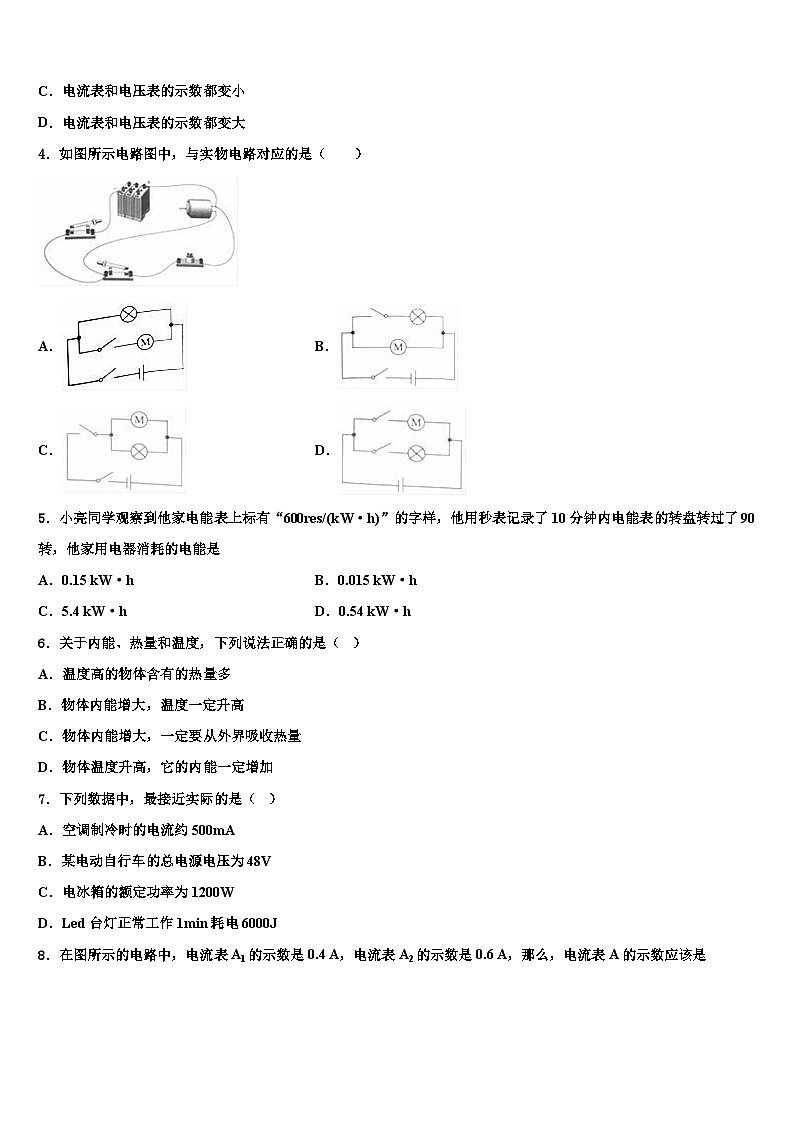

4.如图所示电路图中,与实物电路对应的是( )
A.B.
C.D.
5.小亮同学观察到他家电能表上标有“600res/(kW·h)”的字样,他用秒表记录了10分钟内电能表的转盘转过了90转,他家用电器消耗的电能是
A.0.15 kW·hB.0.015 kW·h
C.5.4 kW·hD.0.54 kW·h
6.关于内能、热量和温度,下列说法正确的是( )
A.温度高的物体含有的热量多
B.物体内能增大,温度一定升高
C.物体内能增大,一定要从外界吸收热量
D.物体温度升高,它的内能一定增加
7.下列数据中,最接近实际的是( )
A.空调制冷时的电流约500mA
B.某电动自行车的总电源电压为48V
C.电冰箱的额定功率为1200W
D.Led台灯正常工作1min耗电6000J

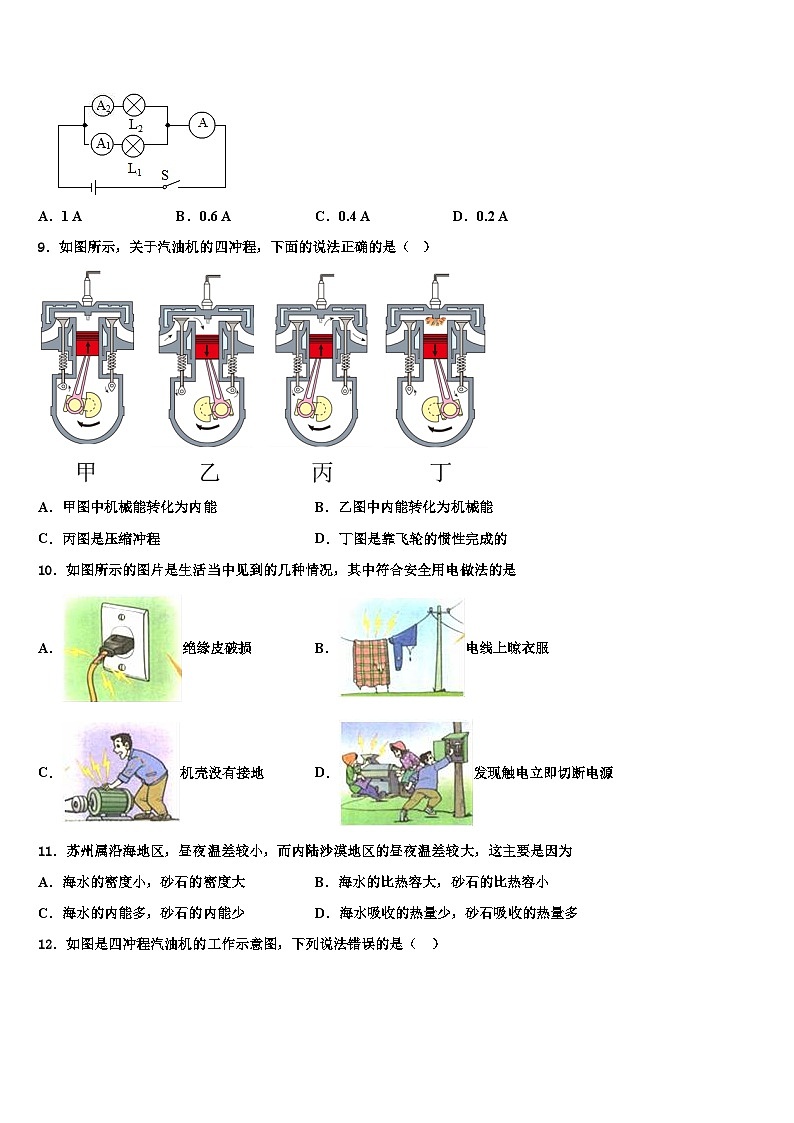

8.在图所示的电路中,电流表A1的示数是0.4 A,电流表A2的示数是0.6 A,那么,电流表A的示数应该是
A.1 AB.0.6 AC.0.4 AD.0.2 A
9.如图所示,关于汽油机的四冲程,下面的说法正确的是( )
A.甲图中机械能转化为内能B.乙图中内能转化为机械能
C.丙图是压缩冲程D.丁图是靠飞轮的惯性完成的
10.如图所示的图片是生活当中见到的几种情况,其中符合安全用电做法的是
A.绝缘皮破损B.电线上晾衣服
C.机壳没有接地D.发现触电立即切断电源
11.苏州属沿海地区,昼夜温差较小,而内陆沙漠地区的昼夜温差较大,这主要是因为
A.海水的密度小,砂石的密度大 B.海水的比热容大,砂石的比热容小
C.海水的内能多,砂石的内能少 D.海水吸收的热量少,砂石吸收的热量多
12.如图是四冲程汽油机的工作示意图,下列说法错误的是( )
A.汽油机工作时各冲程的顺序依次为:丙、丁、甲、乙
B.甲冲程中能量的变化为内能转化为机械能
C.加润滑油减少各部件之间的摩擦,可以提高机械效率
D.如果汽油能更充分燃烧,既能提高机械效率,也能提升汽油的热值
二、填空题
13.小林在实验室将质量为0.1kg的水从27℃加热到沸腾时测得水温为97℃,这个过程中水吸收的热量为_____J.若同样多的热量用来加热等质量的煤油,则煤油升高的温度比水_____(选填“高”或“低”).[不计热量损失,c水=4.2×103J/(kg•℃),c煤油=2.1×103J/(kg•℃)].
14.为了测量电热水壶的实际功率,小明观察了家中电能表的表盘,如图所示。然后单独接通标有“220V 1500W”的电热水壶,工作5min,电能表的指示灯恰好闪烁了160次,则此时电能表的示数恰好变为_________kW·h,该电热水壶的实际功率为_________W。
15.如图所示,电源电压为6V,电压表的示数为2V,则灯泡L1两端的电压为______V,则灯泡L2两端的电压是________V。
16.常见的物质是由极其微小的________、原子构成的;通常液体分子之间的距离比气体的_____,分子间作用力__________.(后二空选填“大”或“小”)
三、实验题
17.(8分)在“探究电流与电压的关系”的实验中,电源电压为3V,定值电阻为10Ω,滑动变阻器规格为“10Ω、3A”:
(1)请根据图(乙)中电路图,用笔画线代替导线将实物图(甲)连接完整。要求:使滑动变阻器的滑片P向右移动时,电流表的示数变小;
(________)
(2)连接电路时,开关应_____,滑动变阻器的滑片P应放在_____端;(选填“A”或“B”)
(3)通过定值电阻电流的变化范围是_____________;
(4)实验数据记录如表所示,分析实验数据可得:在电阻一定的情况下,通过导体的电流与导体两端的电压___________,理由是:_______________________。
18.(8分)小军利用如图所示的装置来探究通电螺线管外部磁场的方向,请根据实验要求回答下列问题:
(1)实验时,他选用小磁针的目的是为了________.
(2)实验过程中,他将电池的正负极位置对调接入电路中,此操作的目的是为了研究________与__________是否有关.
19.(8分)为测量小灯泡的电功率,小明连接了如图所示的实验电路。
(1)请你根据图示的实物电路连接情况在虚线框内画出相应的电路图。
(______________)
(2)电路连接正确后,闭合开关 S,调节滑动变阻器的滑片 P 到某一位置,此时电压表、电流表示数如图所示,则此时小灯泡两端 的电压为_____V;小灯泡的电功率为_____W
四、作图题
20.(8分)根据图中的实物画出相应的电路图。
(______)
21.(8分)如图所示,在虚线框内分别画出开关和灯泡的符号,使之符合安全用电要求。
(___________)
五、计算题
22.(10分)把质量为2kg、初温为25℃的水加热至75℃的过程中,共消耗了20g液化气,请计算此过程中:
(1)水吸收的热量;
(2)加热装置的效率(q液化气=4.2×107J/kg)。
23.(12分)如图所示的电路中,电源电压不变,小灯泡L上标有“6V 4.5W”字样,灯丝电阻不随温度变化。当S1、S2都闭合时,小灯泡正常发光,电流表示数为1A;当S1、S2都断开,移动滑动变阻器滑片,在滑动变阻器全部接入电路和总电阻的接入电路两种情况下,滑动变阻器消耗的功率相等。求:
(1)电源电压;
(2)电阻R的值;
(3)S1、S2都断开时电路中的最小电流。
参考答案
一、选择题
1、D
【详解】串联电路中一灯亮一灯不亮,则可能不亮的灯泡短路了,即L2短路,电流表有示数,说明电路故障不可能是断路,电压表有示数,说明电压表所测部分没有短路,综合判断,所以是L2短路。
故选D。
2、C
【详解】液化是物质由气态变为液态的过程,冰雪遇暖消融是固态变为液态,物态变化为熔化;露珠逐渐消失是液态变为气态,属于气化;电熨斗冒出白雾是水蒸气液化为小水珠; 树枝上形成雾凇是凝华形成的;答案选C
3、B
【详解】A. 当滑动变阻器滑片P向右滑动时,滑动变阻器的电阻增大。又R1和R2串联所以电路中的总电阻增大。因此电流表的示数变小,又电压表测量R2的电压根据串联电路的分压原理,得到电压表的示数变大。故A项正确;
B. 由A选项的分析得到B选项两表的示数变化正确,故B项正确;
C. 由A选项的分析得到C选项两表的示数变化不正确,故C项错误;
D. 由A选项的分析得到D选项两表的示数变化不正确,故D项错误;
4、B
【解析】解:由实物图可知,电流路径从正极出来然后分成两条支路,一条支路上是灯泡和开关 ,另一条支路上是电动机它们组成并联电路,然后汇合经过一个开关,回到负极.
A、开关控制的是电动机所在支路与实物图不相符;B、一个开关控制干路,一个开关控制灯泡支路,与实物图相符.C、干路上有两个开关,没有开关与灯泡串联,与实物图不相符.D、两开关分别控制两支路,与实物图不相符.故选B.
点睛:根据实物图分析电路的连接方式,由各选项电路图得到正确答案.
5、A
【详解】600r/kW•h表示用电器消耗1kW•h的电能,当10min内电能表的转盘转过90转时,消耗的电能是:
故A符合题意。
6、D
【详解】A.热量是一个过程量,不能说物体含有多少热量,故A错误;
B.晶体在熔化的过程中吸热但温度不变,内能增加,故B错误;
C.物体的内能增加,可能从外界吸收了热量,也可能是外界物体对他做功,故C错误;
D.物体温度变化,内能必变化,温度升高,内能增加,故D正确。
故选D。
7、B
【详解】A.空调制冷功率约为1000W,家庭电路电压为220V,则工作电流约为
故A不符合题意;
B.大部分电动自行车的总电压为36V或48V,故B符合题意;
C.普通电冰箱的额定功率约为100W~300W,故C不符合题意;
D.Led台灯额定功率约为6W,则正常工作1min耗电约为
W=Pt=6W×60s=360J
故D不符合题意。
故选B。
8、A
【详解】由图知,两灯泡并联,电流表A1测通过L1的电流,电流表A2测通过L2的电流,电流表A测干路中的电流;已知电流表A1的示数为0.4A,电流表A2的示数为0.6A, 由并联电路的电流特点可得干路电流I=,
9、A
【详解】A.甲图中两个气门都关闭,活塞上行,是汽油机的压缩冲程,此冲程中机械能转化为内能,故A正确;
B.乙图中一个气门关闭,一个气门打开,活塞下行,是汽油机的吸气冲程;在吸气冲程中,吸入的是汽油和空气的混合气体;没有能量的转化,故B错误;
C.丙图中一个气门关闭,一个气门打开,活塞上行,是汽油机的排气冲程,故C错误;
D.丁图中两个气门都关闭,活塞下行,是汽油机的做功冲程,实现内能转化为机械能,对外提供动力,不是依靠飞轮的惯性来完成的,故D错误。
10、D
【分析】安全用电的基本原则是不接触低压带电体,不靠近高压带电体;
当有人触电或发生电火灾的时候,不能先进行抢救,要先断开电源.
【详解】A、绝缘皮破损的导线不能再使用,会发生触电,故A不符合题意;
B、生活用水是导体,电线上晾衣服可能会发生触电事故,故B不符合题意;
C、家用电器外壳加接地保护,是为了防止外壳带电而发生触电事故,故C不符合题意;
D、发现有人触电,要先切断电源,或用干木棍等绝缘体拨开电线,故D符合题意.
故选D.
11、B
【详解】沿海地区多海水,内陆沙漠地区多砂石,因为海水的比热容比沙石的大,根据公式Q=cmΔt可知比热容大的物质则吸收和放出相同的热量温度变化小.选B
12、D
【详解】甲中的两个气门都关闭,活塞下运动,所以为做功冲程,是内能转化机械能;乙中的排气门打开,进气门关闭,活塞向上运动,所以为排气冲程;丙中的进气门打开,排气门关闭,活塞向下运动,所以为吸气冲程;丁中的两个气门都关闭,活塞向上运动,所以为压缩冲程,是机械能转化为内能。
A、四个冲程的正确顺序是丙丁甲乙,故A正确,不符合题意;
B、甲为做功冲程,气体推动活塞做功,内能转化为机械能,故B正确,不符合题意;
C、加润滑油减少各部件之间的摩擦,克服摩擦所做的额外功少,可以提高机械效率,故C正确,不符合题意;
D、热值是燃料的特性,燃料燃烧是否充分,不能改变燃料的热值,故D错误,符合题意。
故选D。
二、填空题
13、2.94×104 高
【解析】水吸收的热量为Q吸=cm(t﹣t0)=4.2×103J/(kg•℃)×0.1kg×(97℃﹣27℃)=2.94×104J.
水的比热容比煤油的比热容大,由Q吸=cm△t可知,在质量相等时,吸收相等的热量,煤油的温度升得高、水的温度升高的少.
14、386.2 1200
【详解】[1]指示灯闪烁160次消耗的电能是:
;
则此时电能表的示数恰好变为:
;
[2]该电热水壶的实际功率为:
。
15、4 2
【详解】[1][2]由电路图可知,两灯泡串联,电压表测L2两端的电压,即UL2=2V,串联电路中总电压等于各分电压之和,电源的电压U=6V,则L1两端的电压
L1两端的电压是4V。
16、分子 小 大
【解析】分子动理论告诉我们:物质是由分子或原子组成的;组成物质的分子永不停息地做无规则运动;
一般地,固体分子间距离最小,分子间作用力最大;液体分子间距离较大,分子间作用力较大;气体分子间距离最大,分子间作用力几乎为零.
三、实验题
17、 断开 B 成正比 电压与电流的比值为定值
【详解】(1)[1]电源电压为3V,故电压表选用小量程与电阻并联,定值电阻为10Ω,变阻器连入电路的电阻为0时,由欧姆定律得,电路的电流最大为
所以电流表选用小量程与电阻串联;使滑动变阻器的滑片P向右移动时,电流表的示数变小,即电阻变大,故变阻器左下接线柱连入电路中,如下图所示:
。
(2)[2][3]为了保护电路,连接电路时,开关应断开,将滑动变阻器的滑片移至最大阻值处,即B端。
(3)[4]电源电压为3V,定值电阻为10Ω,滑动变阻器的最大电阻10Ω,由串联电路的规律及欧姆定律,电路的最小电流为
电路的最大电流为0.3A,所以通过定值电阻电流的变化范围是。
(4)[5][6]根据表中实验数据有
为一定值,分析实验数据可得:在电阻一定的情况下,通过导体的电流与导体两端的电压成正比,理由是:电压与电流之比为定值。
18、显示磁场方向 通电螺线管外部磁场方向 电流方向
【解析】(1)小磁针放入磁场,小磁针静止时N极指向和该点磁场方向相同;
(2)通通电直螺线管的磁场方向可能也跟电流方向有关,所以要改变电流方向,观察小磁针受力情况.
【详解】(1)因为小磁针放入磁场,小磁针静止时N极指向和该点磁场方向相同,所以实验中使用小磁针是为了指示磁场方向,从而判断该点的磁场方向;
(2)把电池正负极对调,改变了电流方向,闭合开关后,会发现小磁针指示磁场方向改变了,此现象说明磁场方向和电流方向有关。因此这样操作是为了研究通电螺线管外部磁场方向和电流方向是否有关。
19、 1 0.28
【解析】(1)根据实物图画出电路图,如下所示:
(2)电路连接正确后,闭合开关S,调节滑动变阻器的滑片P 到某一位置,此时电压表、电流表示数如图所示,由如图,电表都选用小量程,电压表分度值为0.1V,电流表分度值为0.02A,则此时小灯泡两端的电压为1V;电流大小为0.28A,小灯泡的电功率为:。
四、作图题
20、
【详解】由实物图可知,电流从电源的正极出发经过开关、电流表A1,分为两条支路,一条经过灯泡L1,另一条经过电流表A1和灯泡L2,两条支路汇合后回到电源的负极,如图所示:
21、
【详解】开关控制灯泡时和灯泡是串联的,火线首先进入开关,然后接到灯泡顶端的金属点;零线直接接到灯泡的螺旋套,这样在更换灯泡时更安全,如图所示:
。
五、计算题
22、 (1)4.2×105J;(2)50%。
【详解】(1)水吸收的热量:
;
(2)液化气完全燃烧放出的热量:
,
加热装置的效率:
。
答:(1)水吸收的热量为4.2×105J;(2)加热装置的效率为50%。
23、 (1)6V;(2);(3)0.25A
【详解】(1)当S1、S2都闭合时,灯L与电阻R构成并联电路,由此时灯泡正常发光可知电源电压为
所以电源电压为6V。
(2)当S1、S2都闭合时,灯L与电阻R构成并联电路,由此时灯泡正常发光可知灯泡电流为
电阻R的阻值为
(3) 当S1、S2都闭合时,灯泡L与滑动变阻器串联,灯泡正常发光可得灯泡电阻为
在滑动变阻器全部接入电路时,滑动变阻器消耗的功率为
……①
在滑动变阻器总电阻的接入电路时,滑动变阻器消耗的功率为
……②
因为 ,由①等于②式解得
R滑=16Ω,R滑= -16Ω(舍去)
当滑动变阻器全部接入电路时电路中的电路最小
答:(1)电源电压为6V;
(2)电阻R的值为24Ω;
(3) S1、S2都断开时电路中的最小电流为0.25A。
实验次序
1
2
3
4
5
电压U/V
1.6
1.8
2.0
2.2
2.4
电流I/A
0.16
0.18
0.20
0.22
0.24
