03高教版 中职 信息技术 计算机网络技术 第一章 计算机网络概述 1.3计算机网络的系统组成课件PPT

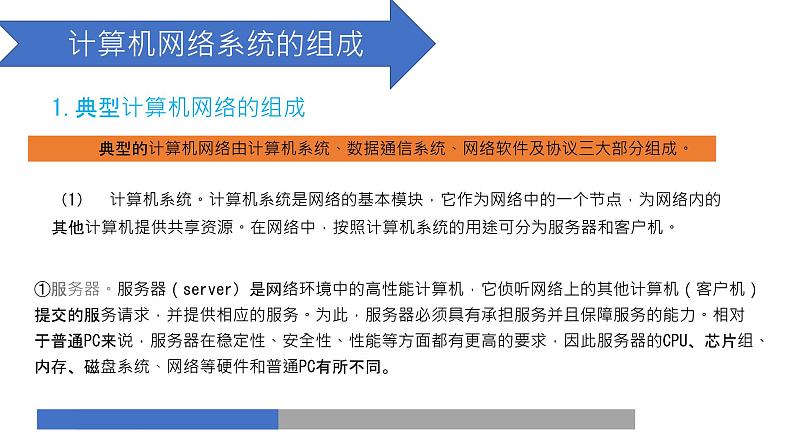

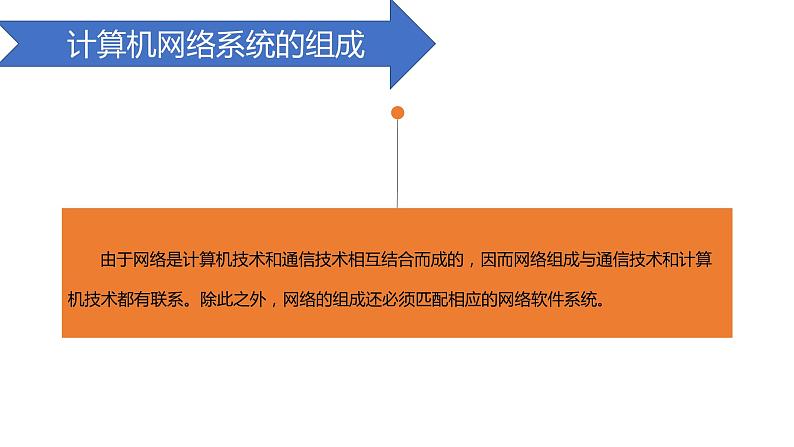

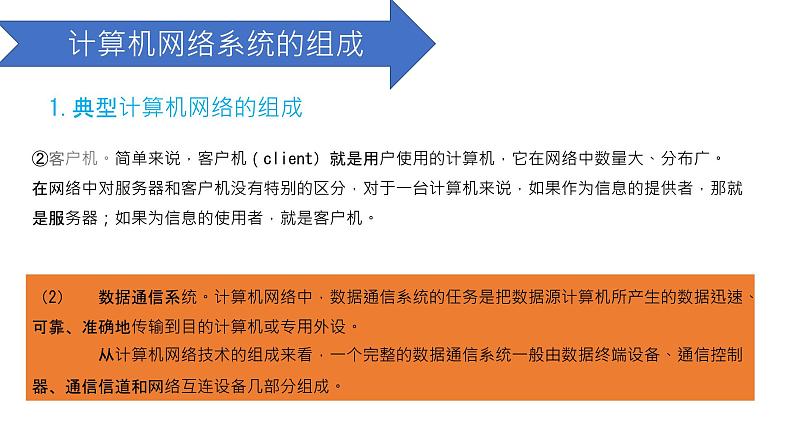

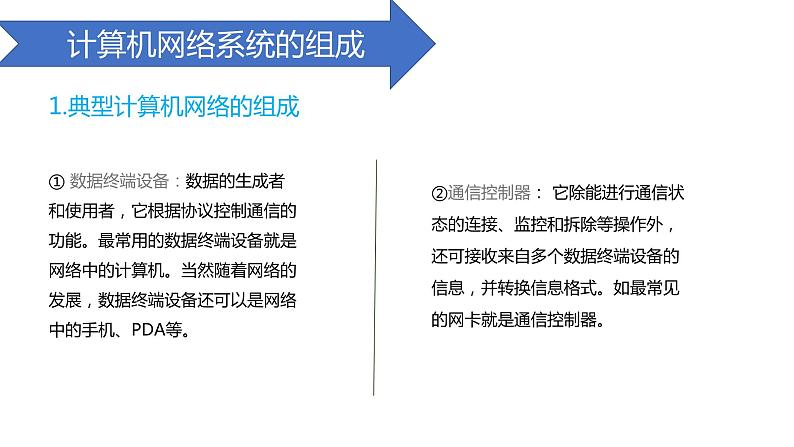

由于网络是计算机技术和通信技术相互结合而成的，因而网络组成与通信技术和计算机技术都有联系。除此之外，网络的组成还必须匹配相应的网络软件系统。计算机网络系统的组成计算机网络系统的组成1.典型计算机网络的组成 典型的计算机网络由计算机系统、数据通信系统、网络软件及协议三大部分组成。（1） 计算机系统。计算机系统是网络的基本模块，它作为网络中的一个节点，为网络内的其他计算机提供共享资源。在网络中，按照计算机系统的用途可分为服务器和客户机。①服务器。服务器（server）是网络环境中的高性能计算机，它侦听网络上的其他计算机（客户机）提交的服务请求，并提供相应的服务。为此，服务器必须具有承担服务并且保障服务的能力。相对于普通PC来说，服务器在稳定性、安全性、性能等方面都有更高的要求，因此服务器的CPU、芯片组、内存、磁盘系统、网络等硬件和普通PC有所不同。计算机网络系统的组成1.典型计算机网络的组成②客户机。简单来说，客户机（client）就是用户使用的计算机，它在网络中数量大、分布广。在网络中对服务器和客户机没有特别的区分，对于一台计算机来说，如果作为信息的提供者，那就是服务器；如果为信息的使用者，就是客户机。（2） 数据通信系统。计算机网络中，数据通信系统的任务是把数据源计算机所产生的数据迅速、可靠、准确地传输到目的计算机或专用外设。 从计算机网络技术的组成来看，一个完整的数据通信系统一般由数据终端设备、通信控制器、通信信道和网络互连设备几部分组成。计算机网络系统的组成1.典型计算机网络的组成① 数据终端设备：数据的生成者和使用者，它根据协议控制通信的功能。最常用的数据终端设备就是网络中的计算机。当然随着网络的发展，数据终端设备还可以是网络中的手机、PDA等。②通信控制器： 它除能进行通信状态的连接、监控和拆除等操作外，还可接收来自多个数据终端设备的信息，并转换信息格式。如最常见的网卡就是通信控制器。计算机网络系统的组成1.典型计算机网络的组成③通信信道：通信信道是信息在信号变换器之间传输的通道。如电话线路等模拟通信信道、专用数字通信信道、宽带电缆和光纤等。④网络互连设备：网络互连设备就是在物理上把两种网络连接起来。实现一种网络与另一种网络互访与通信，解决它们之间协议方面的差别，处理速率与带宽的差别，处理数据信号的变换等功能。主要包括中继器、网桥、路由器、桥由器、网关、集线器、交换机和调制解调器。计算机网络系统的组成1.典型计算机网络的组成（3）网络软件及协议。网络软件和协议指在计算机网络环境中用于支持数据通信和各种网络活动的软件。通常根据系统本身的特点、能力和服务对象，为连入计算机网络的系统配置不同的网络应用系统。软件和协议的目的是为了本机用户共享网络中其他系统的资源，或是为了把本机系统的功能和资源提供给网络中其他用户使用。为此，每个计算机网络都制定了一套全网共同遵守的网络协议，并要求网络中每个主机系统配置相应的协议软件，以确保网络中不同系统之间能够可靠、有效地相互通信和合作。 从计算机系统功能上看，网络主要完成网络通信与资源共享。通常，人们把负责网络通信的部分称为通信子网，负责实现资源共享的部分称为资源子网。因此，可以把网络看成由通信子网与资源子网组成，如图1-2所示。计算机网络系统的组成2.计算机网络的逻辑组成图1-2计算机网络的资源子网和通信子网计算机网络系统的组成2.计算机网络的逻辑组成（1）资源子网。资源子网主要由服务器、工作站、共享设备（打印机、网络硬盘）、各种软件资源与信息资源组成。资源子网负责全网的数据处理，向网络用户提供各种网络资源与各种网络服务。（2）通信子网。通信子网主要由网络适配器（网卡）、集线器、交换机、路由器、传输介质及相关软件组成，主要完成网络数据传输、转发等通信处理任务。 若用户只访问本地计算机，则只在资源子网内部进行，无须通过通信子网。若用户要访问异地计算机资源，则必须通过通信子网。
